Держатель Airtag для велосипедной вилки

Мы разработали держатель для крепления Apple Airtag к велосипеду под вилкой.

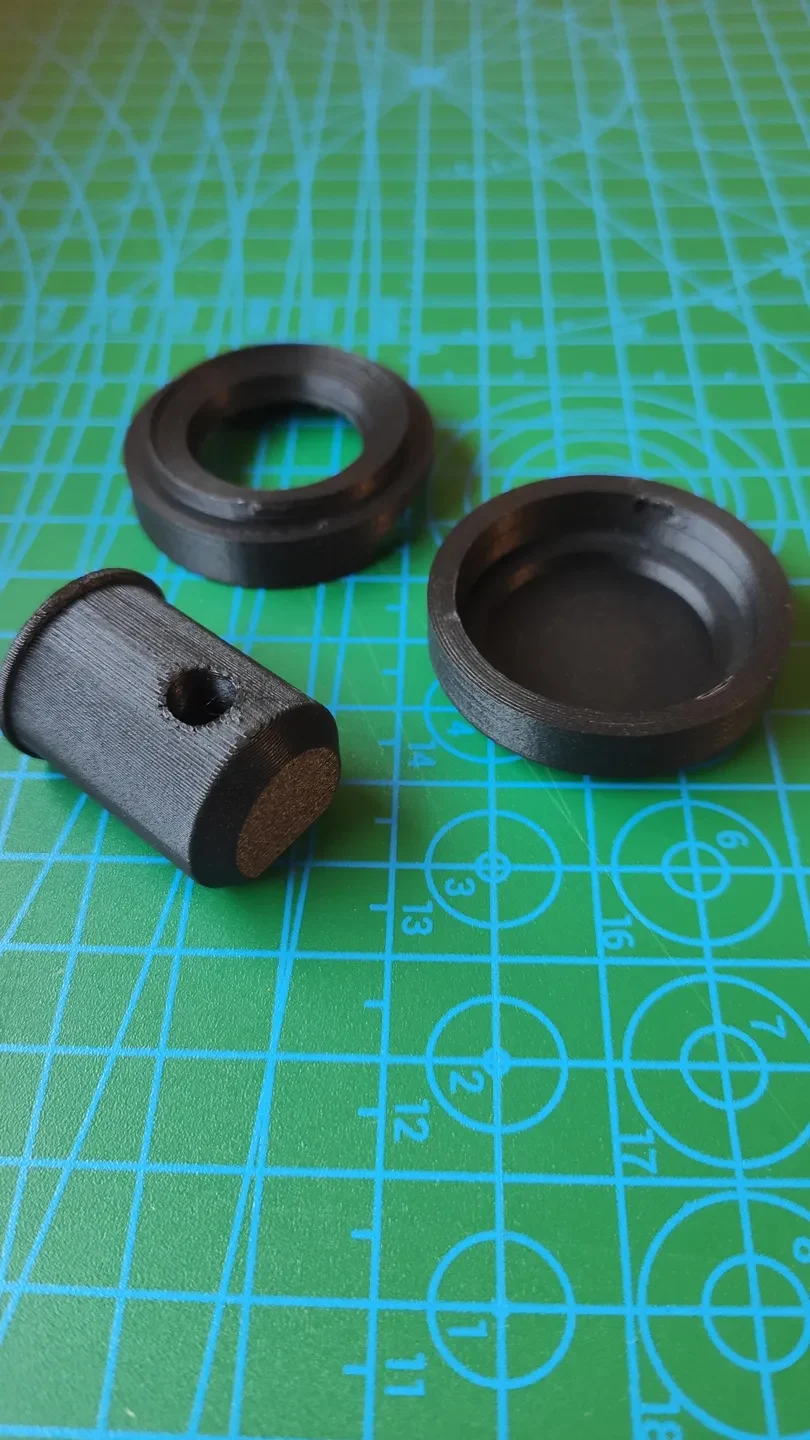

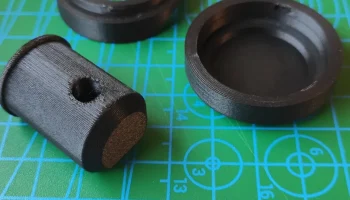

Конструкция состоит из трех частей:

Вставка: соответствует внутреннему диаметру трубки вилки и удерживает все на месте.
Корпус: соединяет вставку и крышку на месте.
Крышка: закрывает узел, удерживая Airtag.

Кроме того, вам понадобится винт диаметром 6 мм, длиннее диаметра нижней части вилки, и шестигранная нейлоновая контрга��ка М6.

Печать

Мы напечатали наш слой толщиной 0,12 мм, используя сопло диаметром 0,4 мм.

Детали должны быть напечатаны в указанной ориентации, и только для вставки требуется вспомогательный материал.

Используйте как минимум 3 периметра в своем программном обеспечении для слайсера.

Для тестирования мы использовали PLA, и он отлично работал в течение нескольких месяцев (до сих пор работает), но для большей устойчивости к солнечному свету и другим элементам мы рекомендуем использовать ASA или PETG.

Сборка
Вставьте вставку через корпус.

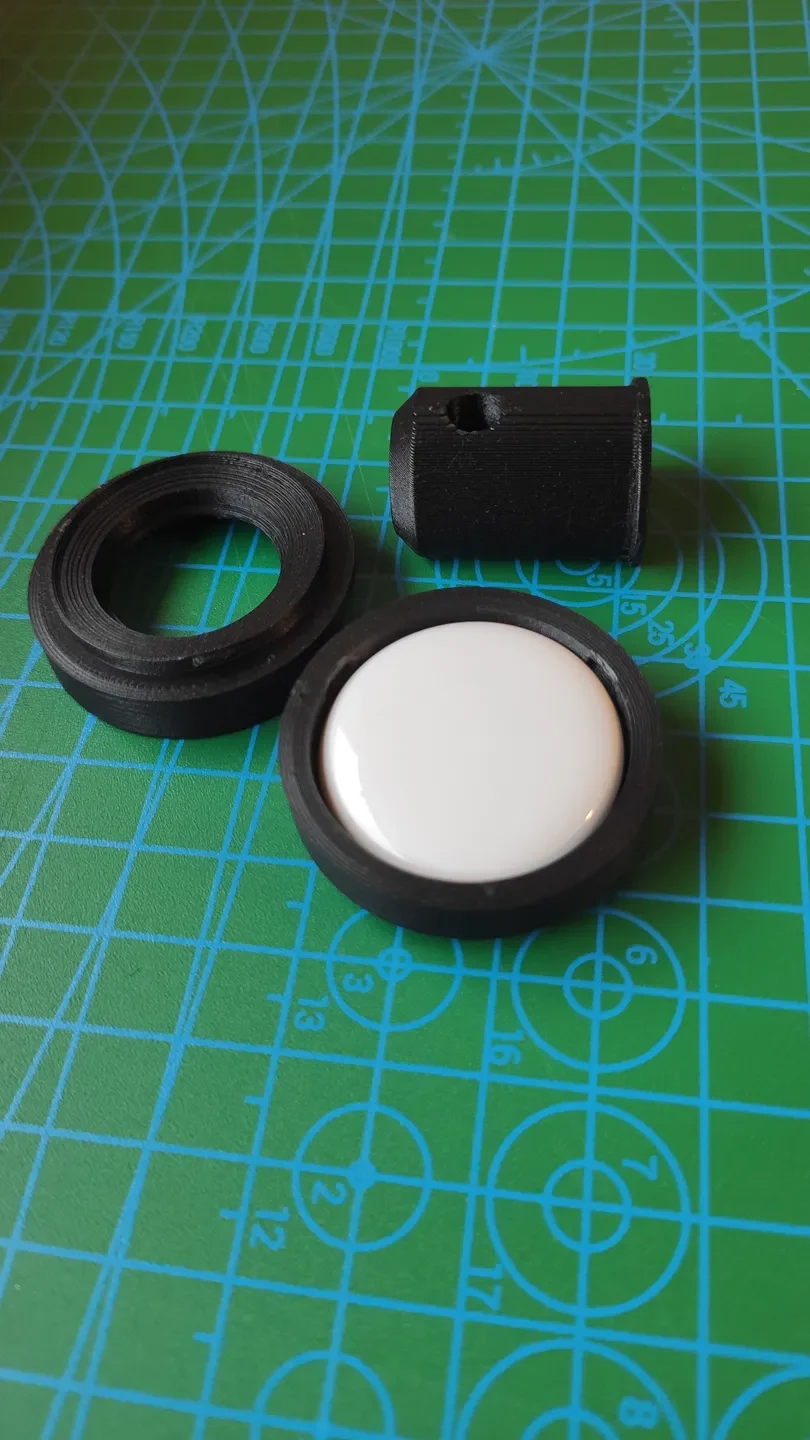

Поместите Airtag в корпус и соедините корпус и крышку (плотно защелкните).

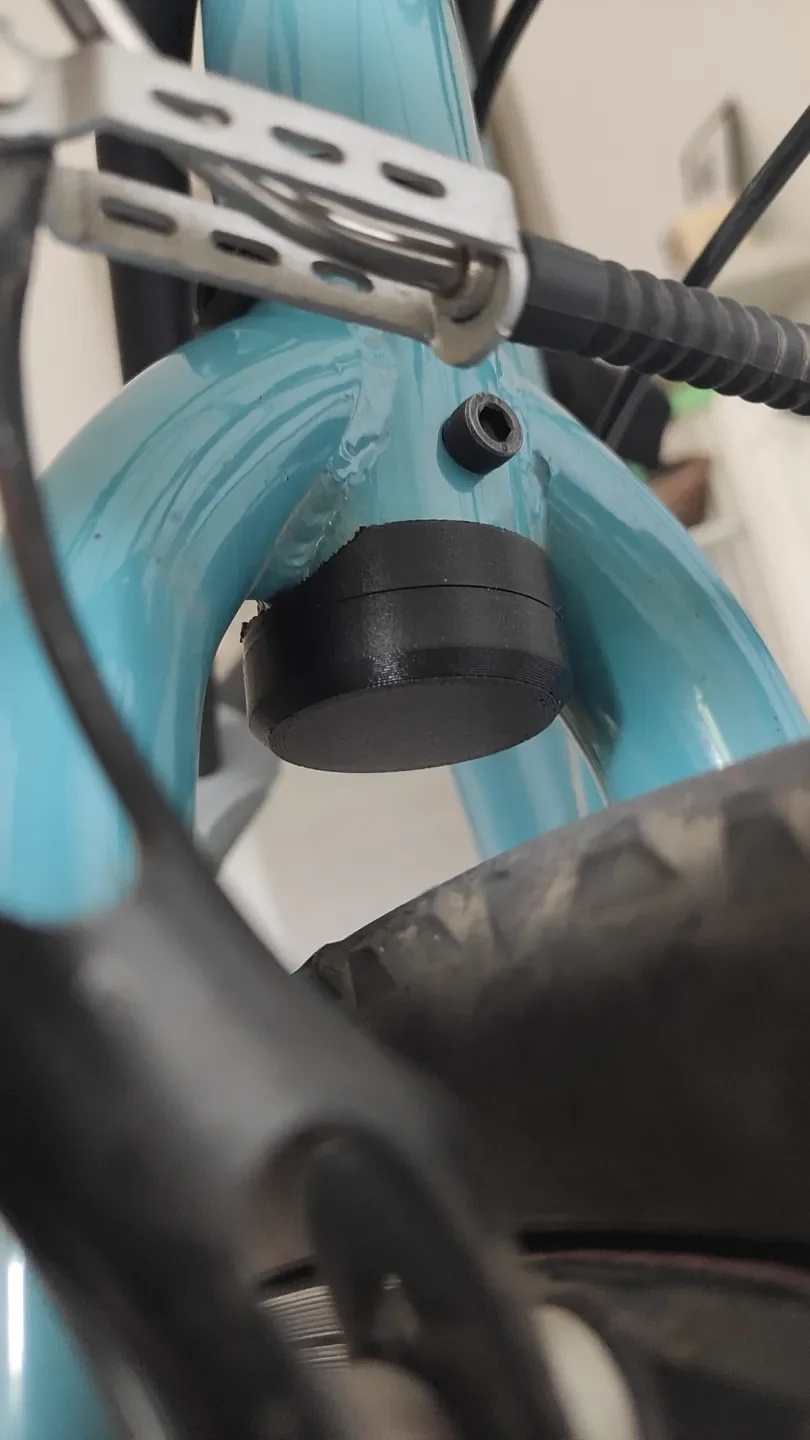

Вставьте сборку в нижнюю часть отверстия вилки.
Закрепите винтом и шестигранной нейлоковой гайкой.

Используйте следующее изображение для справки.

Совместимость

Эта модель предназначена для модели Riverside 120 от Decathlon, но может подойти и для других велосипедов. Ключевые размеры — это диаметры отверстия под вилку. В этом случае внешний диаметр составляет 35 мм, а внутренний диаметр превышает 22 мм.

Мы предоставляем файлы STEP, ч��обы вы могли проверить размеры и при необходимости внести коррективы.

Вам нравятся 3D-принты, связанные с велосипедами, или держатели Airtag?

Вам также могут понравиться другие наши дизайны велосипедных аксессуаров/инструментов и держателей для аэртагов.

Следуйте за нами / поддержите

Вам понравился этот дизайн? Следуйте за нами в Instagram! Мы @twothingies

Если вы это распечатаете, дайте нам знать! Отметьте нас в Instagram, и мы опубликуем ваш принт :) Или вы можете оставить нам отзыв здесь. Это действительно помогает нам улучшать наши модели

Если вам действительно нравится то, что мы делаем, и вы хотите поддержать нас, вы можете купить нам кофе или два!

Продам распечатки наших дизайнов.

Имейте в виду, что наши проекты доступны бесплатно только для некоммерческих целей.

Если вы хотите продавать 3D-печати наших дизайнов в своем магазине, вы можете присоединиться к одному из наших уровней членства!

Если у вас есть другие идеи, мы будем рады обсудить их с вами! Если вы заинтересованы, пожалуйста, отправьте нам сообщение по адресу twothingies@gmail.com.

Отказ от ответственности

Из-за различных свойств нитей для 3D-печати и допусков разных машин вам может потребоваться увеличить или уменьшить масштаб некоторых файлов для печати на случай, если они не поместятся при печати.

Airtag удерживается на месте за счет защелкивания между двумя пластиковыми компонентами, напечатанными на 3D-принтере. Мы проверяли надежность соединения в течение нескольких месяцев, но до сих пор не можем гарантировать, что оно будет надежно работать с вашими настройками печати и нитью. Мы не тестировали эту конструкцию на тяжелых трассах. Отрегулируйте детали по своему усмотрению и руководствуйтесь здравым смыслом, прежде чем использовать его для интенсивных поездок.
