Крепление для велосипедов Heavy Duty 1UP с удобной ручкой

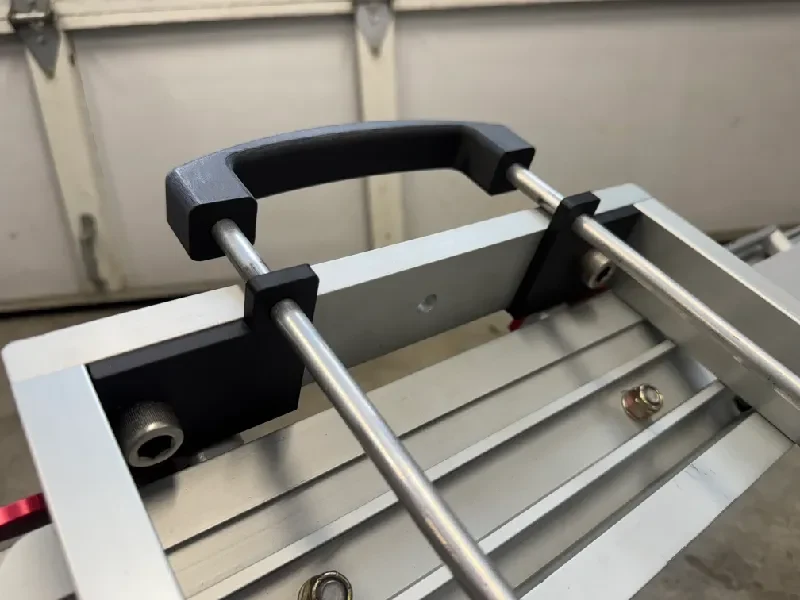

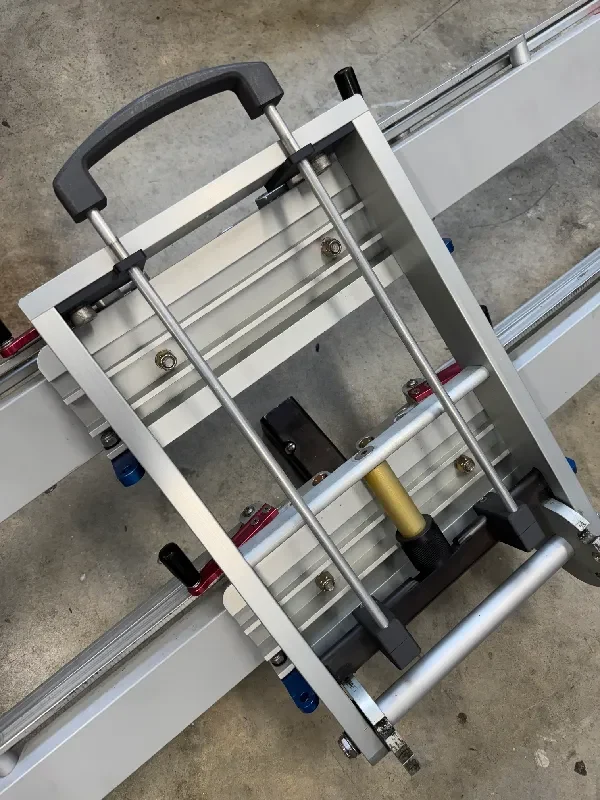

Подумал, что спроектирую более прочную ручку EZ для велосипедного багажника Heavy Duty на 1 место. Все было смоделировано для оборудования стандартного размера, а не метрического; Если будет достаточный интерес, я могу спроектировать детали и для метрического оборудования. Я напечатал эти детали в Prusament PC-CF, но я бы порекомендовал PETG или лучше, поскольку велосипедные стойки обычно живут в непогоде.

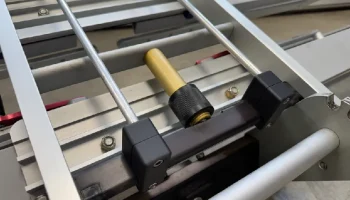

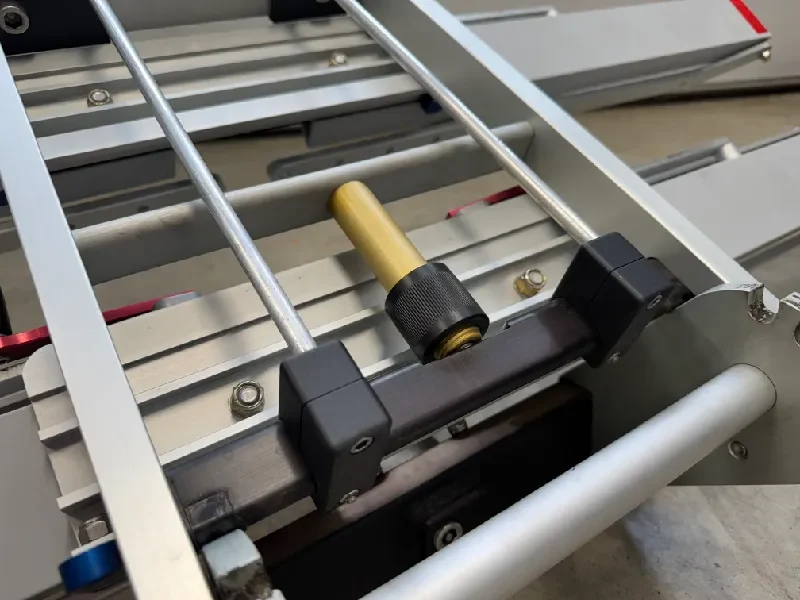

Вам нужно будет распечатат�� по 2 штуки «зажим для велосипедной стойки 1» и «зажим для велосипедной стойки 2».

Ниже приведен список покупок оборудования:

Кол-во 2 — цельный алюминиевый стержень 3/8 дюйма — 16,25 дюйма для крепления на 2 велосипеда, меньше для крепления на 1 велосипед и больше для крепления для велосипедов большей вместимости

Кол-во 2 — винты с головкой под торцевой ключ из нержавеющей стали ¼-20 x 1 дюйм — они крепят ручку к стержням.

Кол-во: 2 болта из нержавеющей стали ½-13 x 1 дюйм для фиксации промежуточных кронштейнов на месте.

Кол-во 4 — винты с головкой под торцевой ключ из нержавеющей стали 10-32 x 1,5 дюйма — они крепят зажимные кронштейны к тяговой штанге 1up.

Кол-во 2 — контргайки из нержавеющей стали 10-32 — они удерживают зажимные кронштейны на тяге 1up.

Вам также понадобится просверлить и нарезать резьбу на концах алюминиевого стержня 3/8 дюйма, чтобы он соответствовал крепежу ¼-20 и 10-32. Конечно, токарный станок идеален, но я напечатал в 3D несколько втулок для сверл, которые сработали нормально. Небольшое количество смазки значительно облегчит работу движущихся частей и облегчит работу с ручкой.

Удачной печати!
