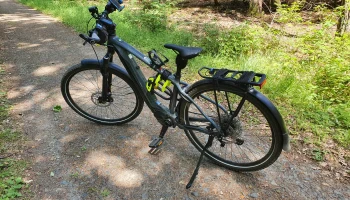

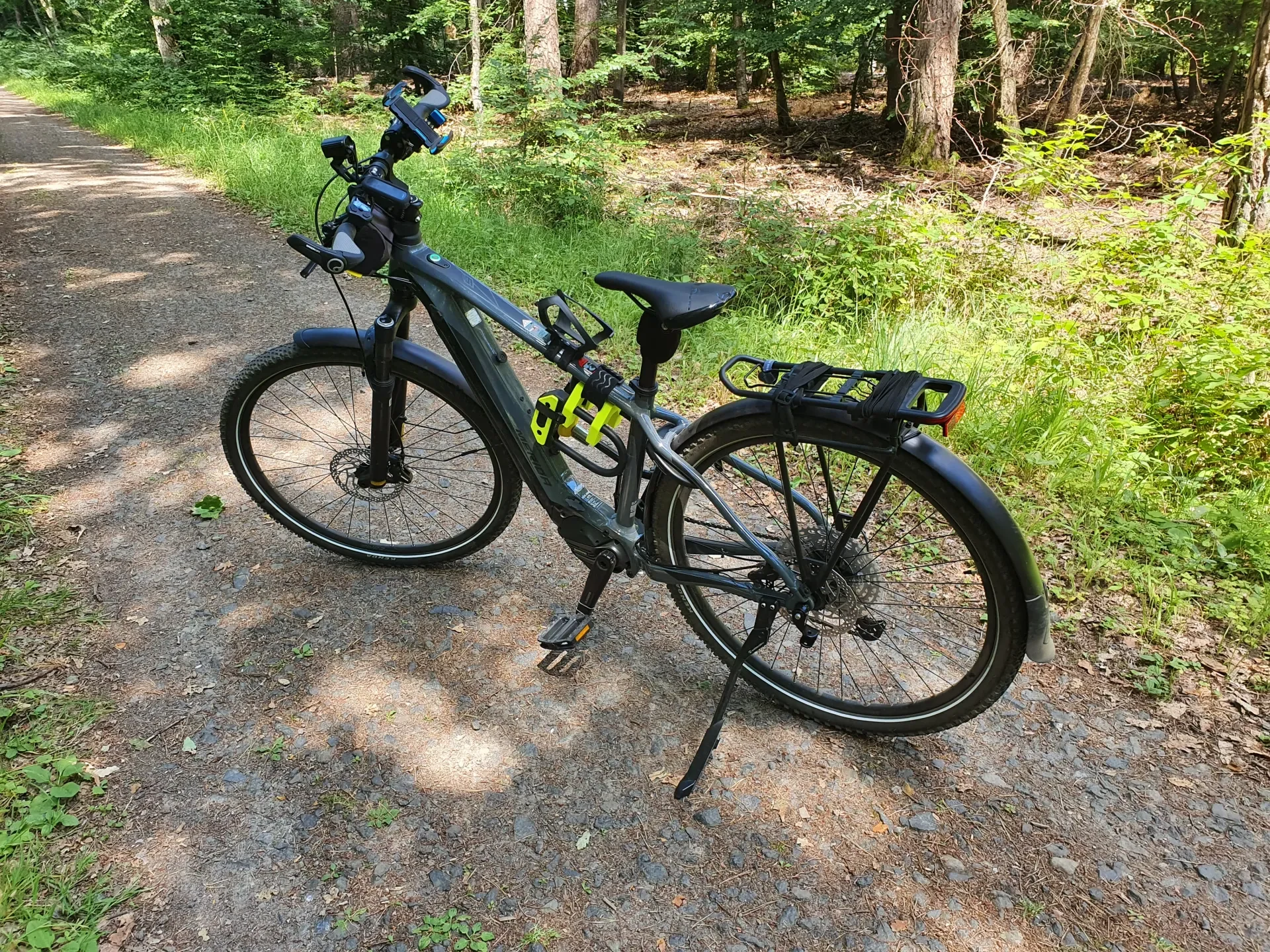

Двойное крепление d-lock для верхней трубы велосипеда

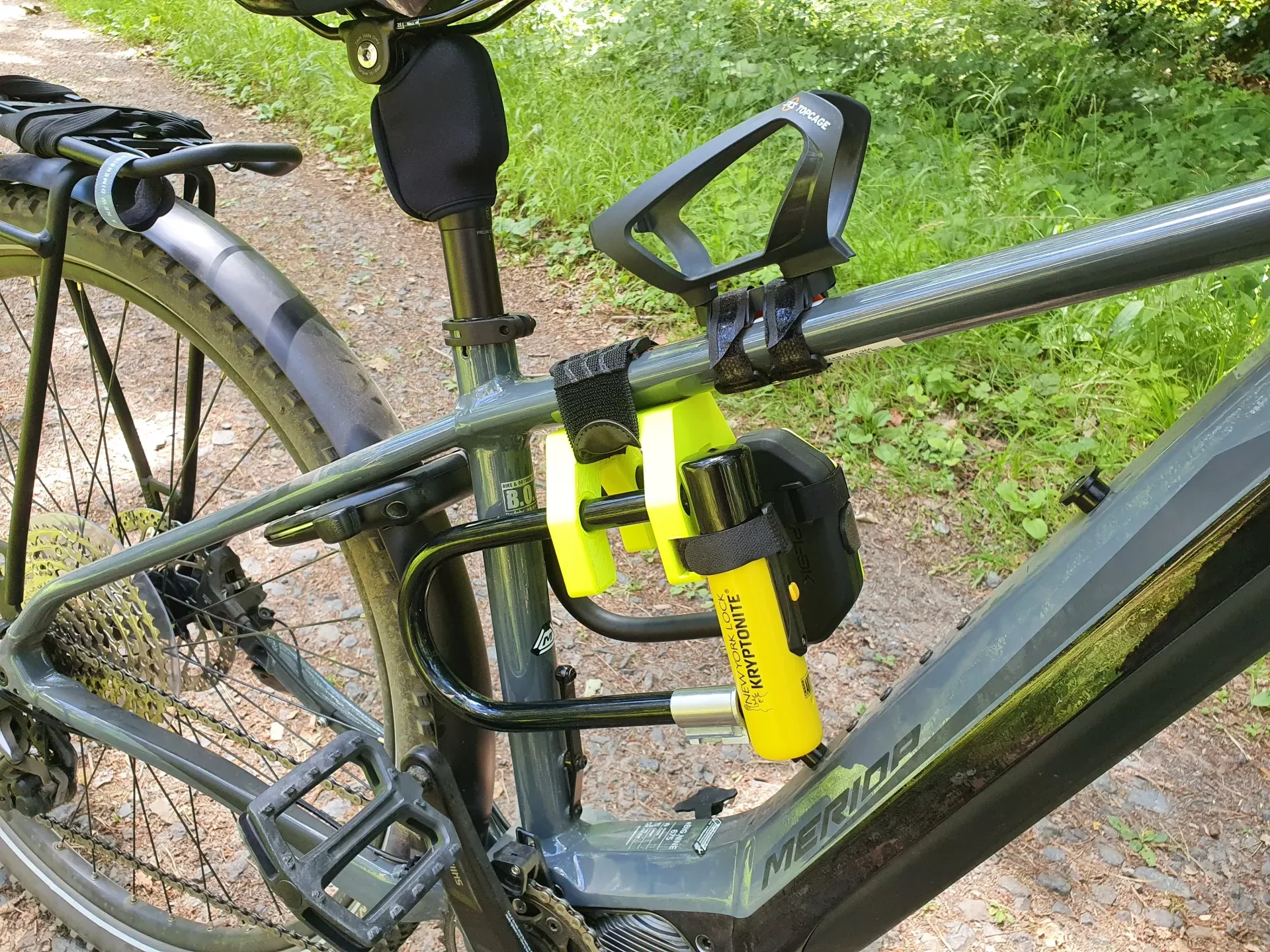

Я хотел иметь возможность установить на свой велосипед оба моих d-замка (Hiplok DX и Kryptonite New York Standard). Поэтому я разработал этот двойной кронштейн. Он крепится к креплению для флягодержателя, которое находится в нижней части верхней трубы моего велосипеда, и дополнительно фиксируется широким ремешком на липучке. Замки могут проходить через два расположенных рядом отверстия каждый, запираться, а затем дополнительно фиксироваться от движения с помощью липучек.

Список деталей
Распечатанная модель (с поправкой на кандалы собственных замков)
2 х М5х20 мм
2 шайбы M5
Ремешок на липучке шириной 40-50 мм, который подходит для

Распечатайте деталь, обязательно ориентируйте ее, как показано на скриншоте:

Добавьте опору повсюду, но наденьте ограничители на оба рычага, чтобы не создавать поддержки в отверстиях для ремней-липучек или в отверстиях для винтов. Я использовал 5 периметров и 15% заполнение с двойной подкладкой. Время покажет, оно показалось мне достаточно сильным. После распечатки прикрепите его к велосипеду. Сначала винты (винт + шайба в отверстия для винтов), затем ремешок на липучке.

Если вы хотите отрегулировать диаметры скоб замков или любые другие параметры (вероятно, поскольку эти размеры специально подходят для моего велосипеда и моих замков), проверьте прилагаемый файл FreeCAD и электронную таблицу, которая управляет соответствующими эскизами. Два параметра — lock_dia_kryptonite и lock_dia_hiplock. Большинство параметров используются в самом первом эскизе, поэтому проверьте это, если хотите знать, что они делают. Некоторые из них не используются и являются остатками прошлых итераций, извините за это.

Как это было спроектировано?

Эта часть была разработана в FreeCAD LinkStage версии 2022.4.30. Файл .fcstd прилагается.
