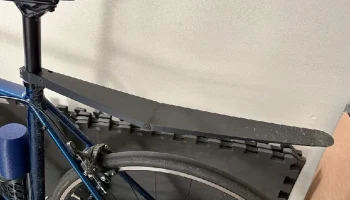

Крыло подседельного штыря шоссейного велосипеда

Мотивация

Раньше я использовал распечатанное на 3D-принтере крыло в стиле a**-saver, которое помещалось в заднюю часть седла, но чувствовал, что с ним есть некоторые проблемы:

Он был слишком коротким, чтобы брызги от колеса не попадали мне на спину, а его длина была ограничена объемом печати.
Он не защитил мой велосипедный фонарь, прикрепленный к подседельному штырю.
Оно было привязано к направляющим седла на молнии, что ограничивало во��можность перемещения седла, а также затрудняло его надевание и снятие.

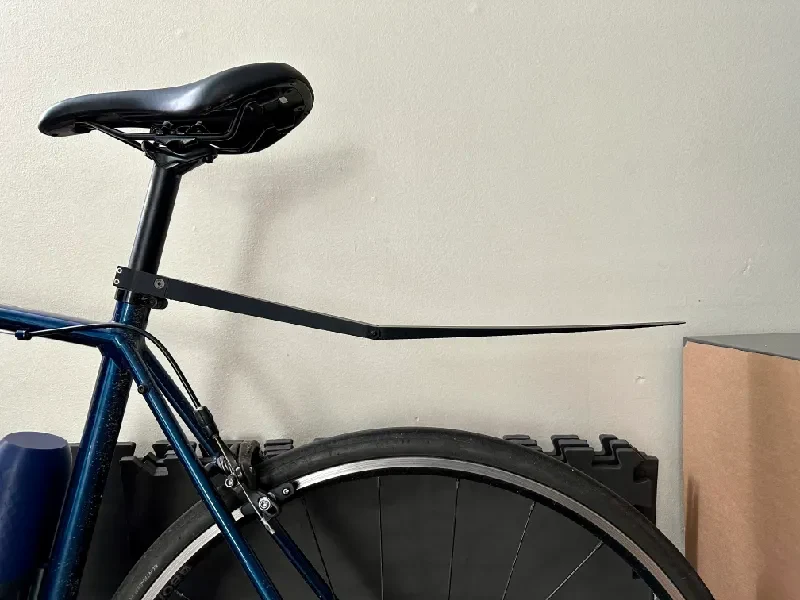

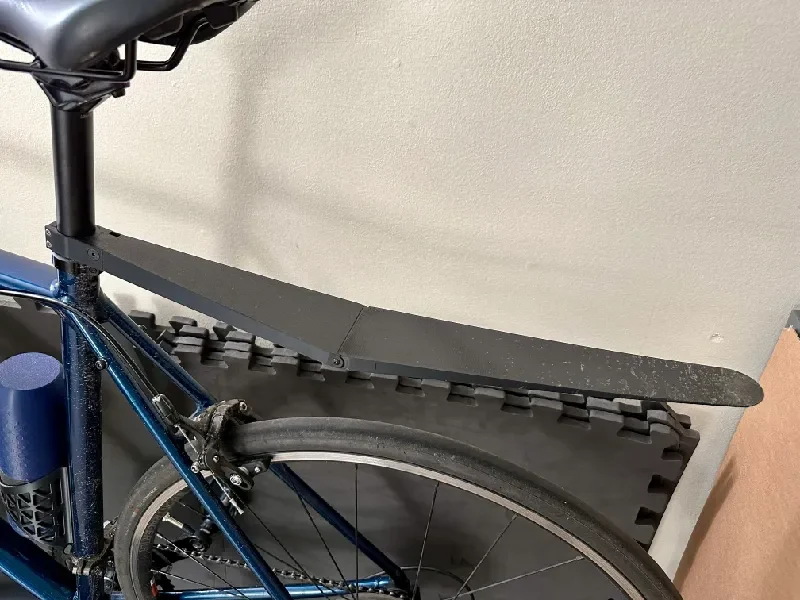

Этот дизайн — моя попытка решить эти проблемы.

Подробности

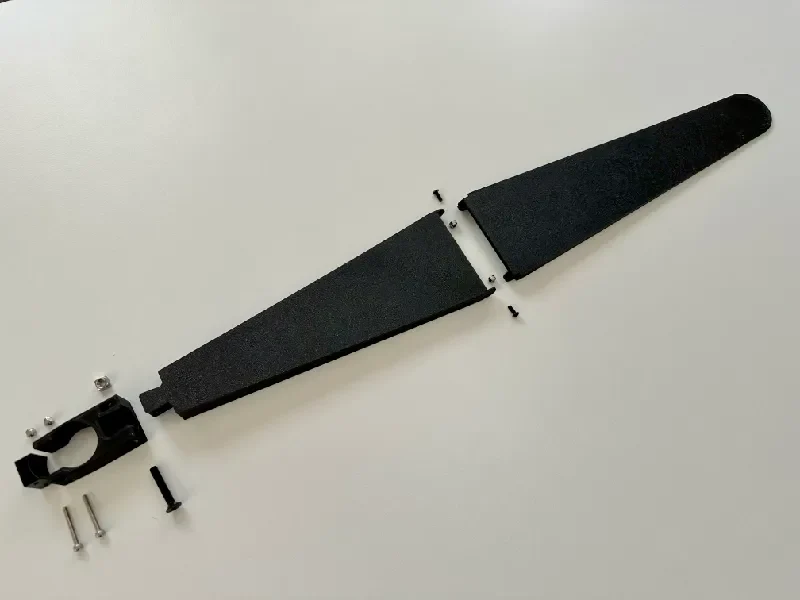

Особенности конструкции:

«Хомутик» и «проставка», которые крепятся к подседельному штырю диаметром 27,2 мм с помощью 2 винтов M3x25 и 2 контргаек M3. Эту деталь можно надеть на подседельный штырь, когда она снята с подседельной трубы, или ее можно закрепить на подседельном штыре со снятой проставкой, а затем зажать на месте.

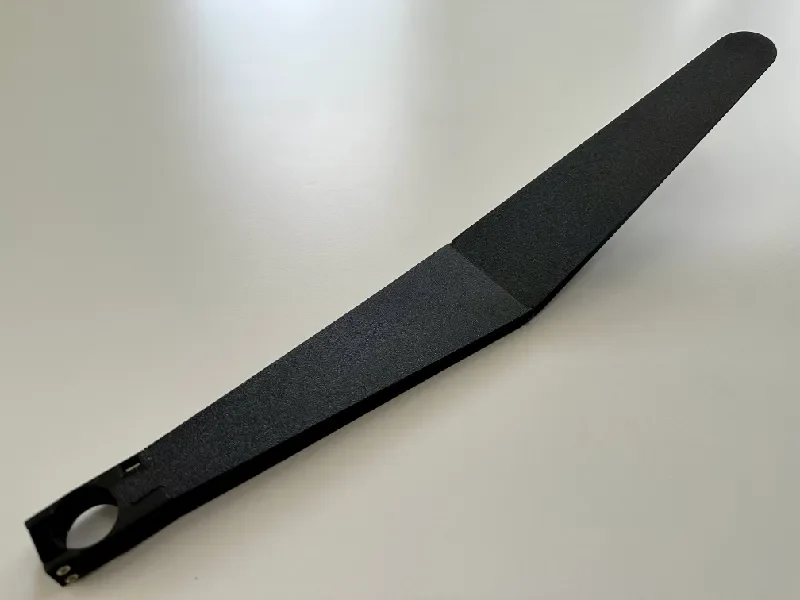

Деталь «рычага» и деталь «заслонки», которые прочно соединены с помощью 2 винтов M3x8 и 2 контргаек M3. Их также можно просто склеить суперклеем.

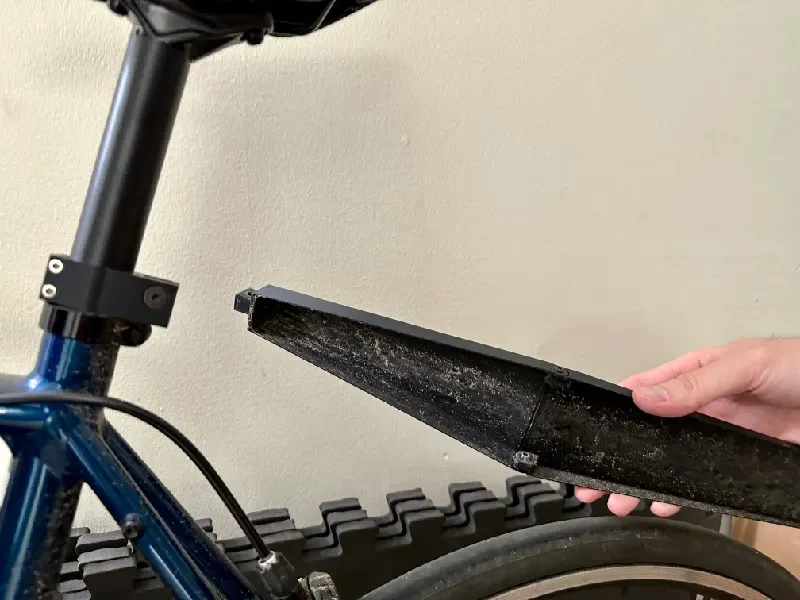

Место для винта с плоской головкой M5x30 и квадратной гайки M5, позволяющее легко снять комбинированный рычаг + заслонку, отвернув один винт.
ПРИМЕЧАНИЕ. Рукоятку, клапан и воротник можно склеить вместе, если вы не планируете часто снимать брызговик, поэтому единственным необходимым крепежом являются 2 винта M3x25 и 2 контргайки M3.
Советы по печати
Я рекомендую печатать их из чего-то вроде ABS или PETG из-за их превосходных механических свойств по сравнению с PLA, но PLA — неплохой вариант для этого дизайна. Будьте осторожны, прикрепляя воротник из PLA к подседельному штырю, так как он может легко сломаться.
Деталь «откидная створка» довольно длинная, и для нее требуется станина размером 250x250 мм. Я обнаружил, что его укорочение значительно снижает производительность брызговика, но при необходимости вы можете попытаться масштабировать или обрезать деталь, чтобы она поместилась на кровати меньшего размера.
Эти детали несложно распечатать по конструкции, но позаботьтесь о том, чтобы выступы пазов для гаек печатались хорошо, иначе гайки могут не сесть должным образом и привести к расколу слоев.

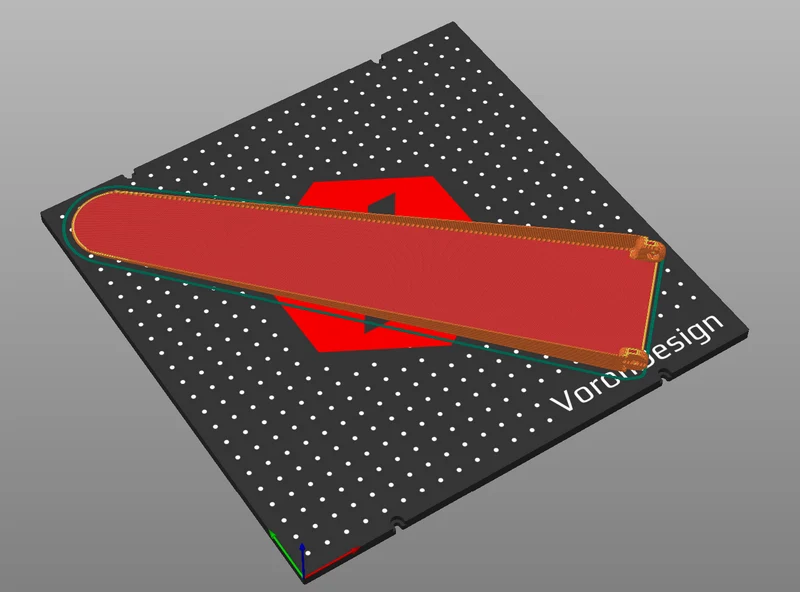

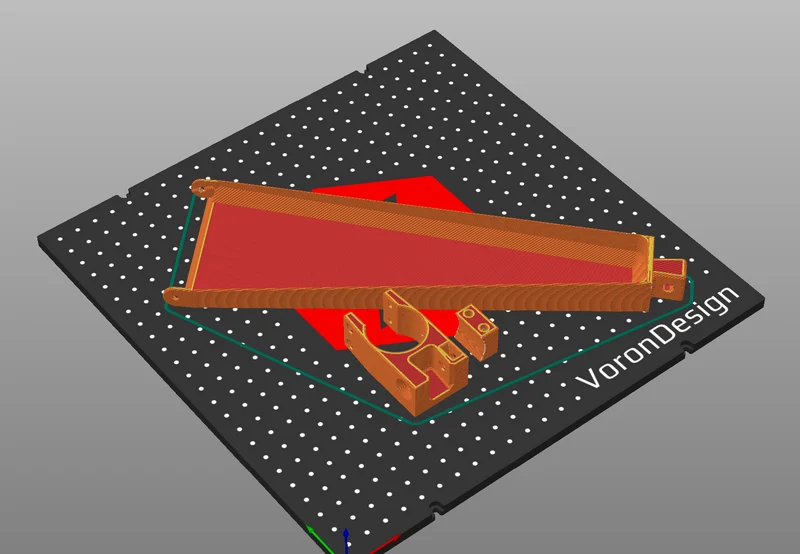

Рекомендуемая настройка нарезки на фотографиях.
