Bike Rack

Эта работа все еще продолжается.

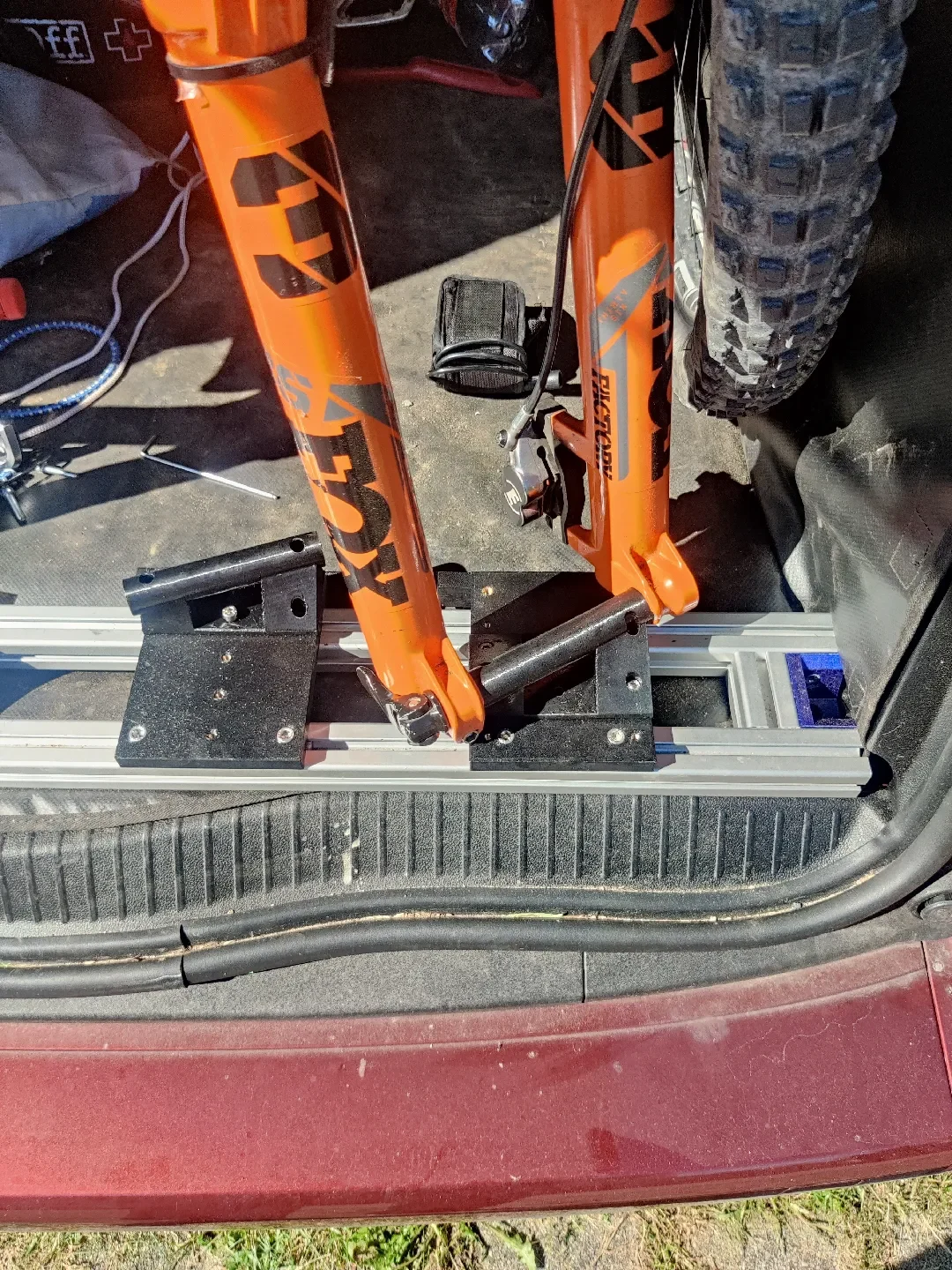

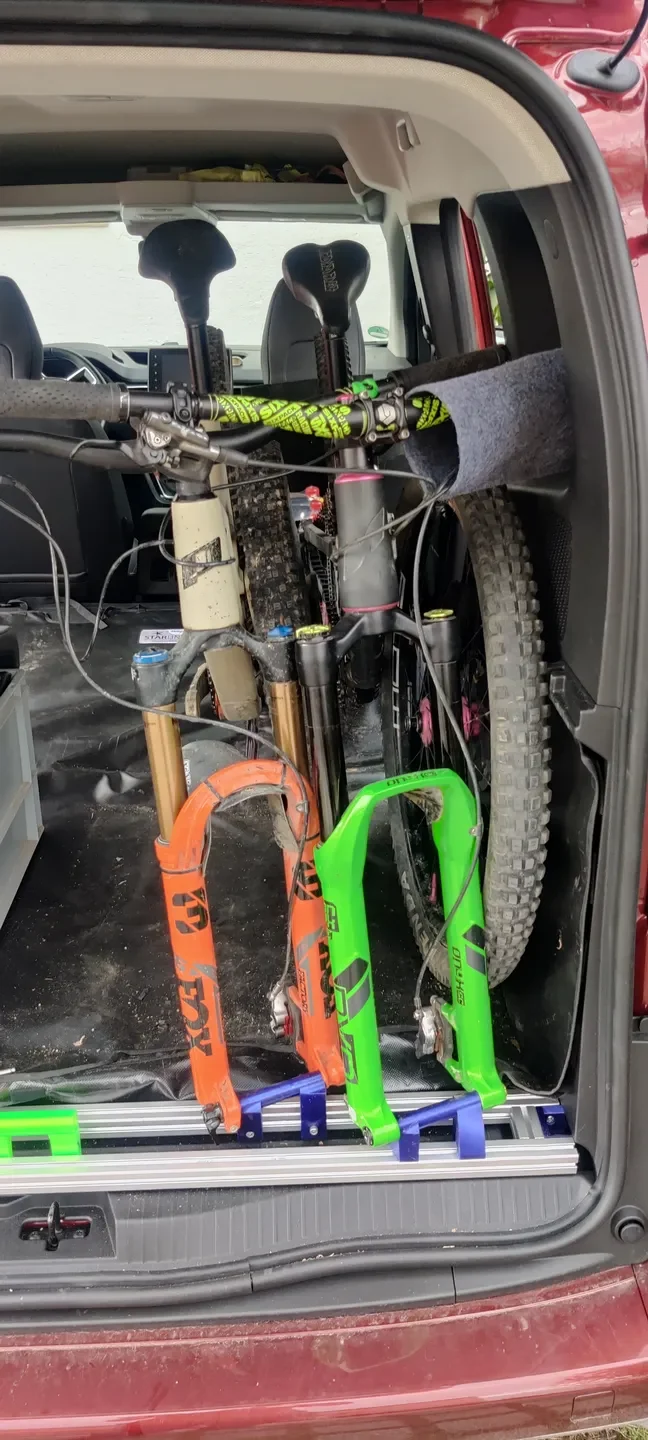

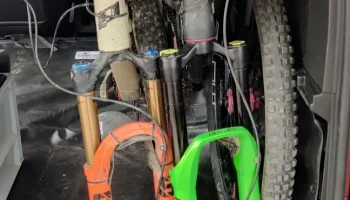

Модель разработана для моего Renault Kangoo, но с небольшими изменениями в боковых кронштейнах она подойдет практически к любому автомобилю.

Прямо сейчас я работаю над следующим поколением (V3) держателя для велосипеда. Цель состоит в том, чтобы улучшить управление углом оси велосипеда и сделать его немного более гибким при ориентации велосипеда. Однако нынешнее состояние меня пока не полностью устраивает .

Однако держатель V2 используется уже несколько лет и работает надежно.

Необходимые детали
2 алюминиевых профиля 30х30 (ширина по вашему желанию)
(ранее я также использовал между ними 2 выдавливания поменьше, но они оказались ненужными)
2 винта M8 для угловых кронштейнов
Винты M6x12 + Т-образные гайки
4x для крепления профилей к угловым кронштейнам
4x для каждого держателя велосипеда
Вставки для термофиксации M5 (для держателя велосипеда)
Ось держателя V3
Винты М5 разной длины.

Печать

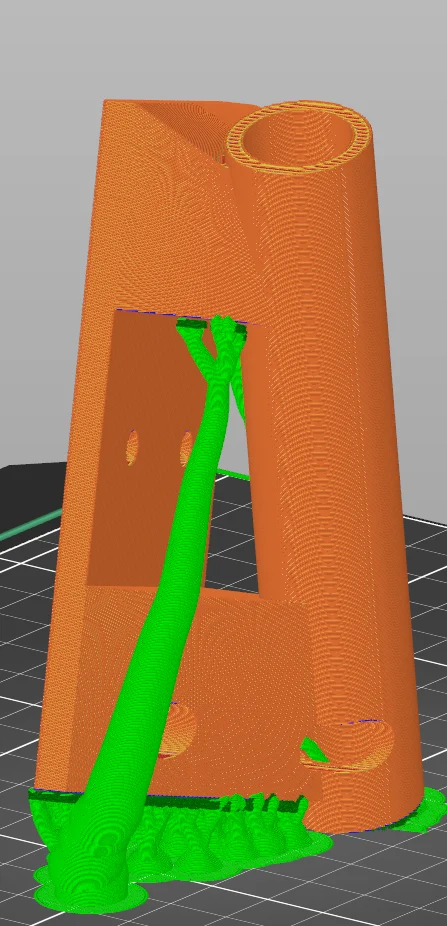

Я старался максимально упростить печать деталей, но в некоторых местах все же требуются опоры.
Все должно быть напечатано из PETG или аналогичного материала.

Держатель для велосипеда: стоячий с принтом. Основание имеет увеличенное наполнение для большей прочности.
Ось V3: я добавил модификатор, чтобы эта область печаталась со 100% заполнением, что обеспечивает лучшее сцепление термофиксированных вставок.

Сборка

Это довольно просто:

База
Основание просто скручено (как упоминалось ранее, вначале у меня были дополнительные детали, а теперь только печатные элементы)

В своей машине я прикручиваю основание к отверстиям для крепления.

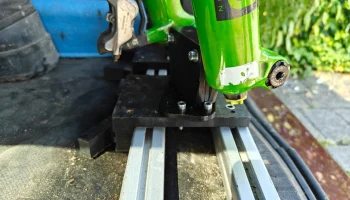

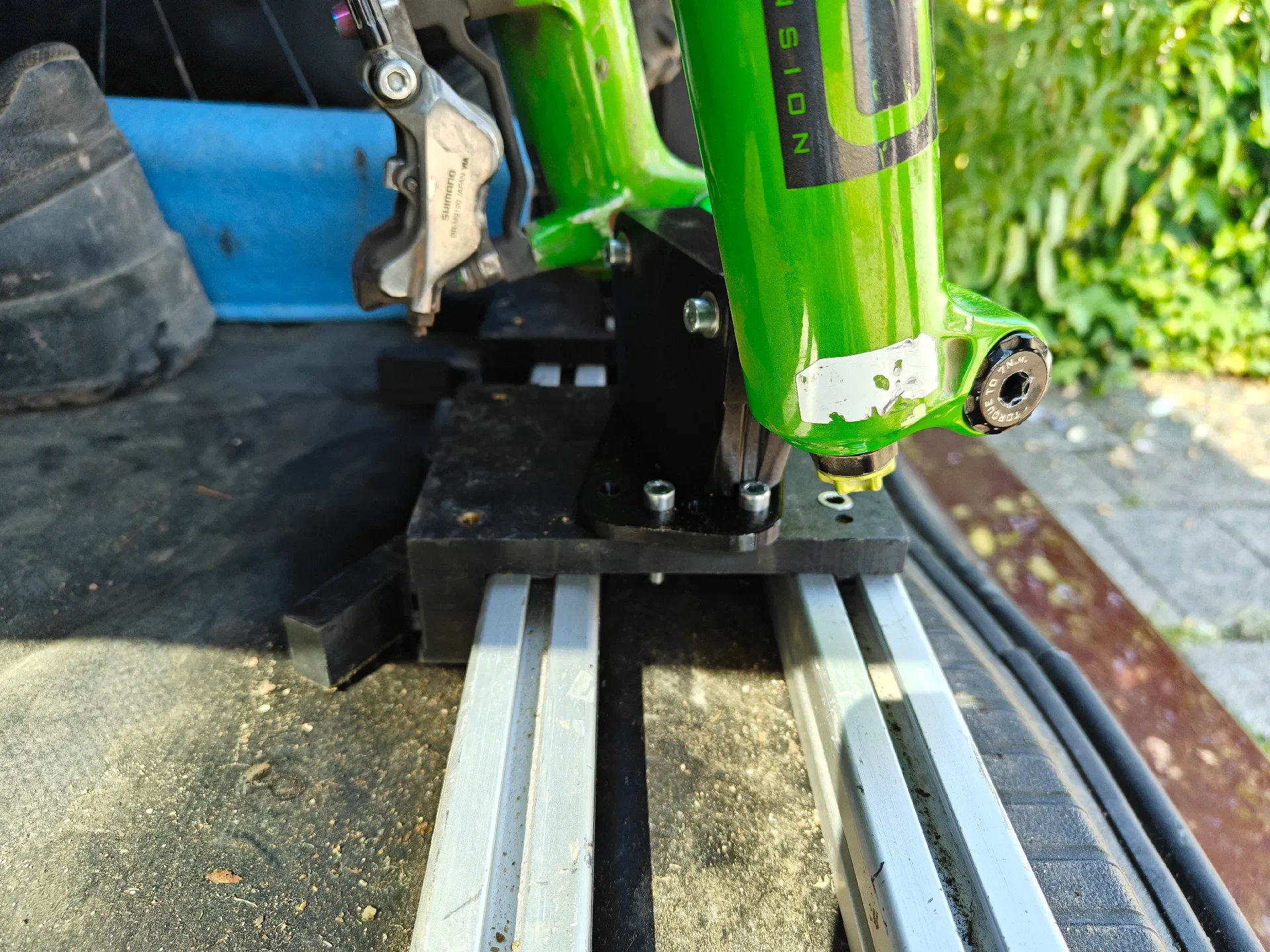

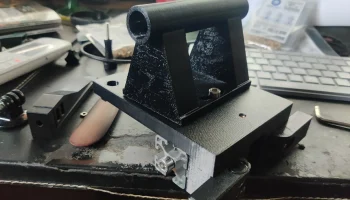

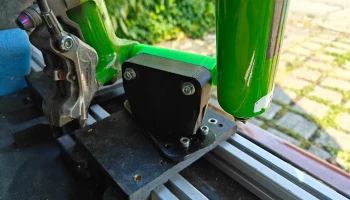

Держатель велосипеда
Добавляйте вставки для термофиксации везде, где они вам нужны (или везде ).
Большинство вставок предназначены для вплавления снизу, за исключением передних, которые ввариваются сверху.
Допуски довольно жесткие, поэтому соберите рычаги и немного подвигайте их, прежде чем вставлять в держатель.
Концевые отверстия можно затянуть или оставить немного свободными, в зависимости от предпочтений. Я держу свой слегка свободным, чтобы держатель двигался, но не раскачивался.

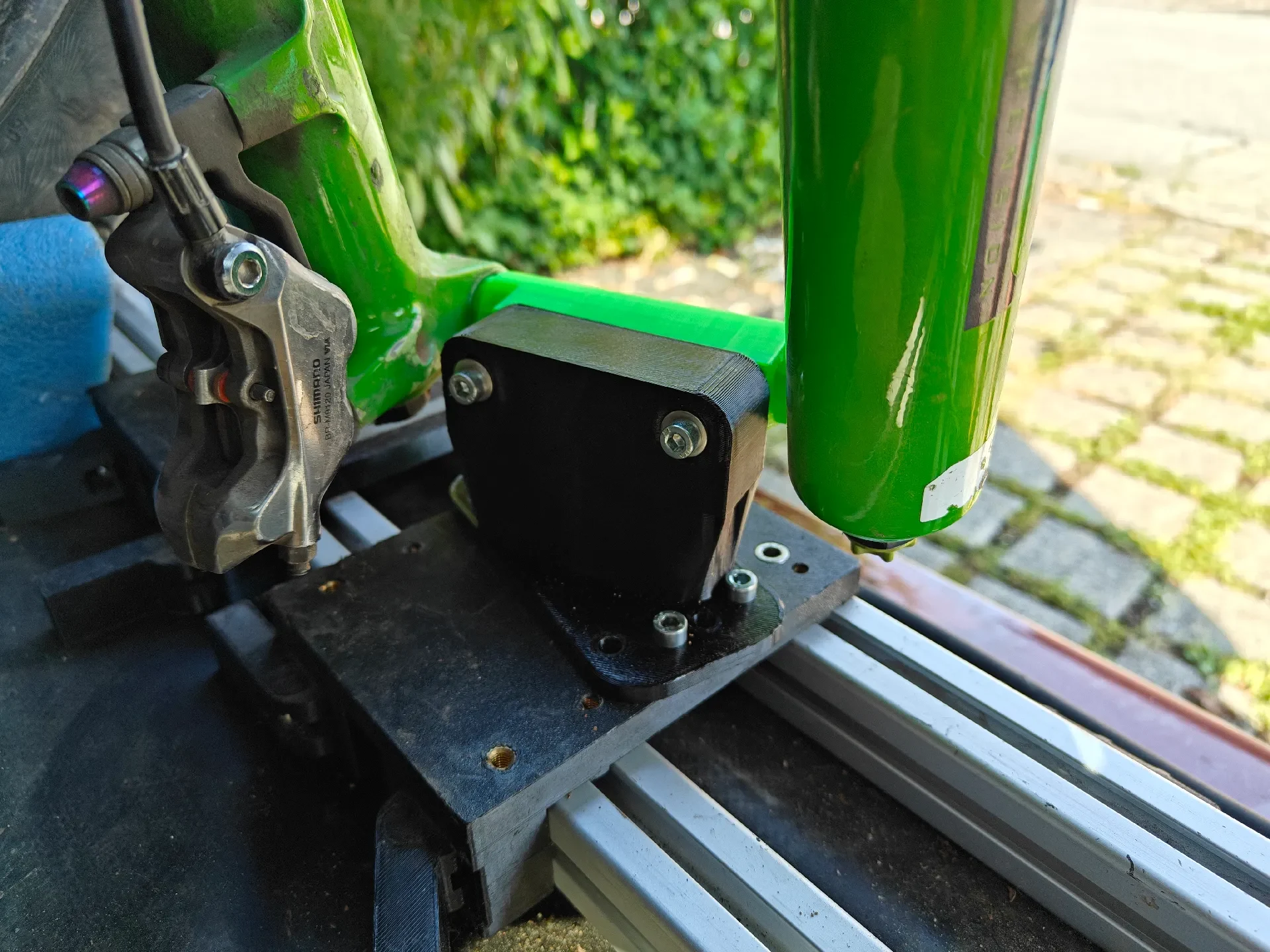

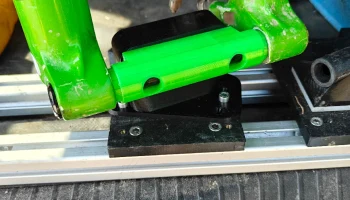

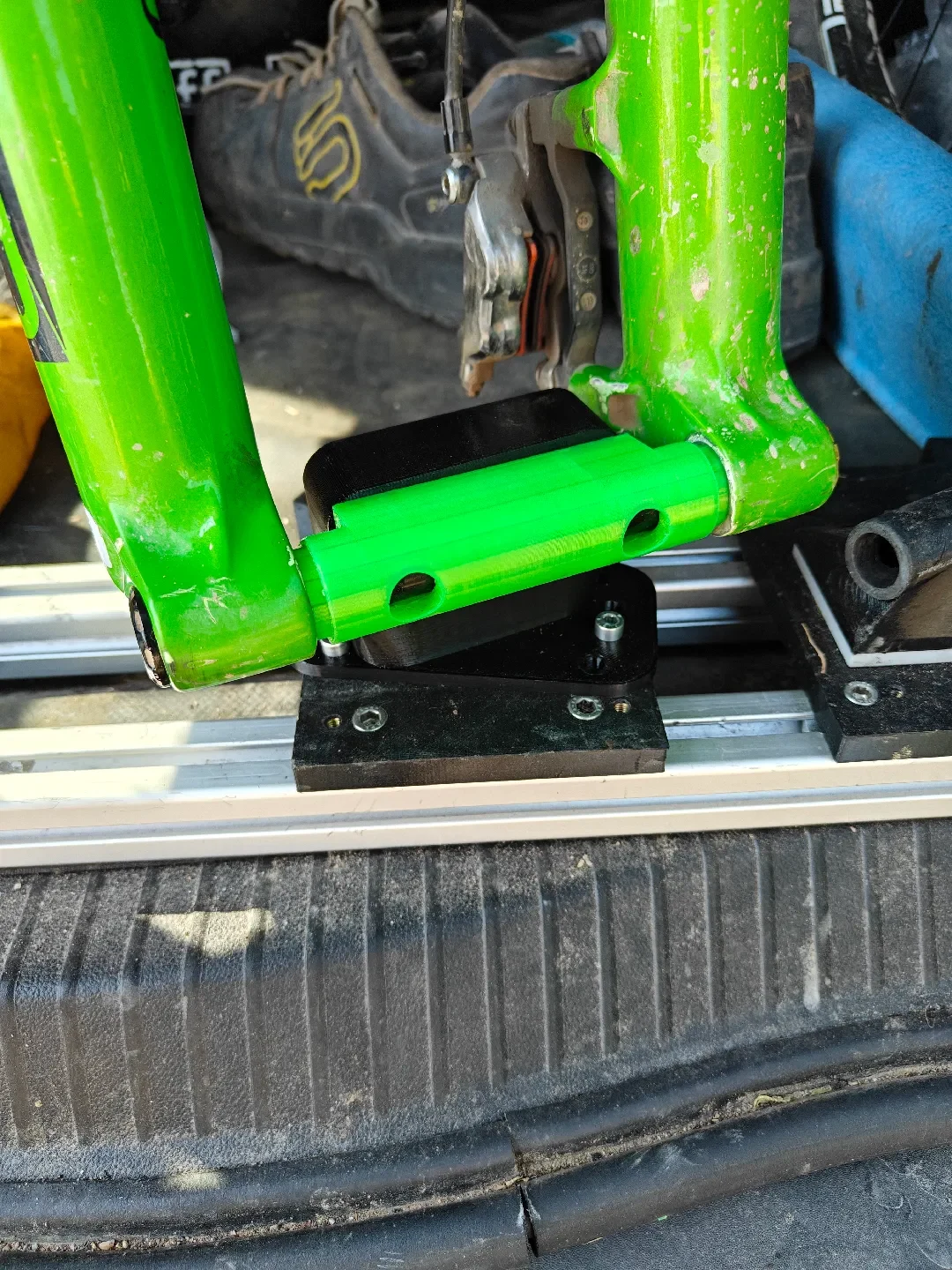

Велосипедное крепление

Держатель V2 можно просто привинтить и использовать.

Для оси V3 требуются вставки для термофиксации, которые вставляются спереди.
