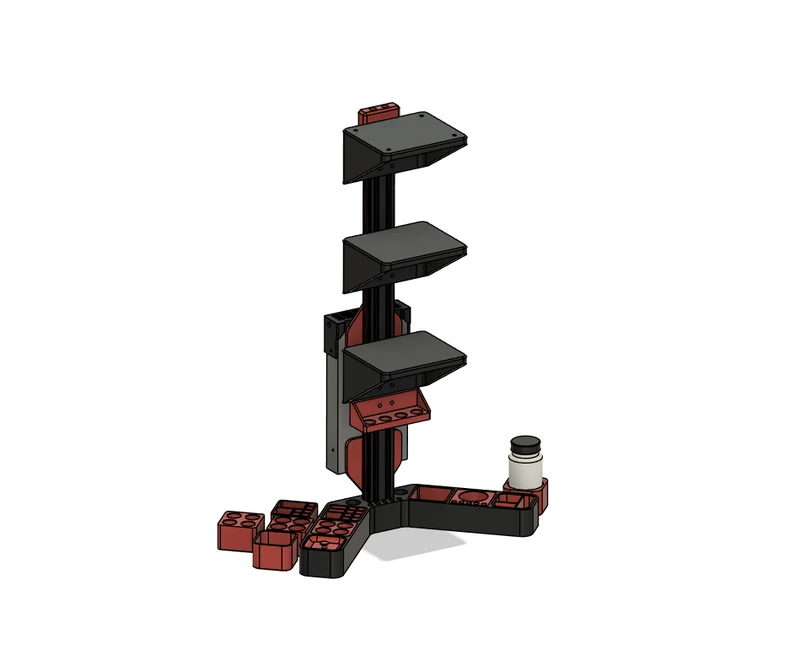

Подставка для радиоуправляемой машины масштаба 1/10

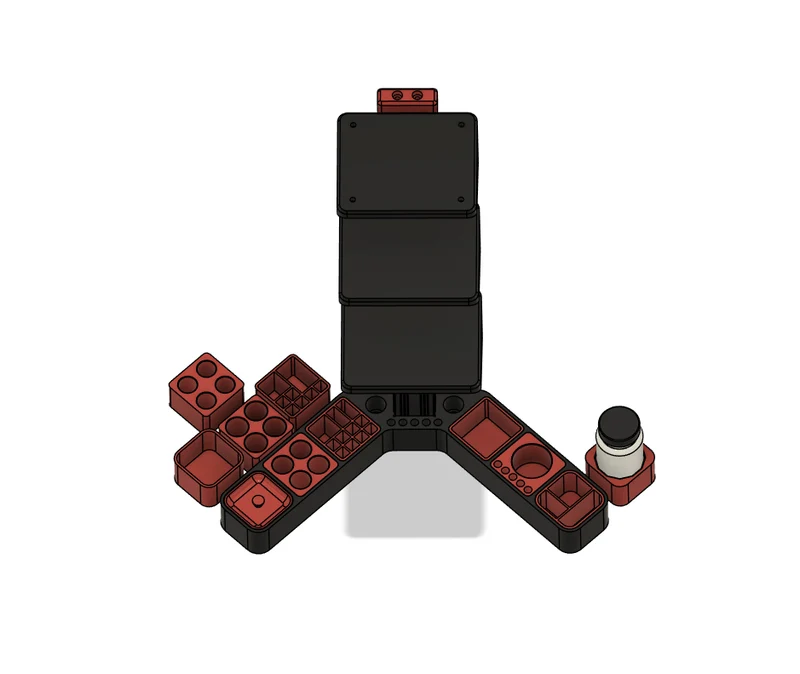

Обновление: STEP-файл всей сборки находится в разделе файлов, если вы хотите настроить свои собственные вставки или что-то еще.

Все детали оптимизированы для печати с использованием сопла диаметром 0,6 мм и использования винтов с полукруглой головкой M5 диаметром 16 мм (кроме указанных ниже) и Т-образных гаек M5 2020.

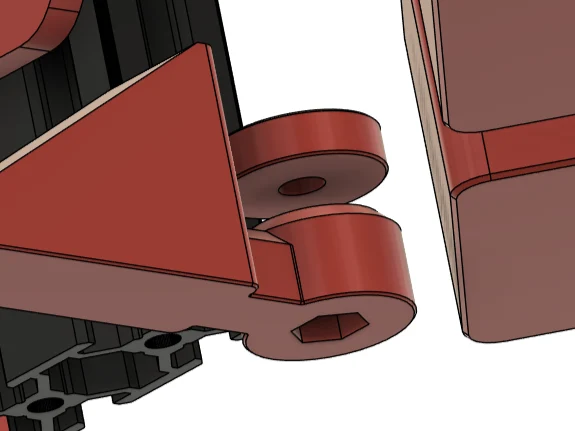

— Для крепления кронштейна блока питания к раме требуется винт диаметром 10 мм. Он должен быть напечатан сплошным шрифтом, чтобы вы могли просверлить необходимые отверстия для блока питания.

— Я добавил крепление для блоков питания, у которых нет винтовых креплений сзади. Просто используйте двустороннюю ленту и застежку-молнию, чтобы закрепить блок питания на креплении.

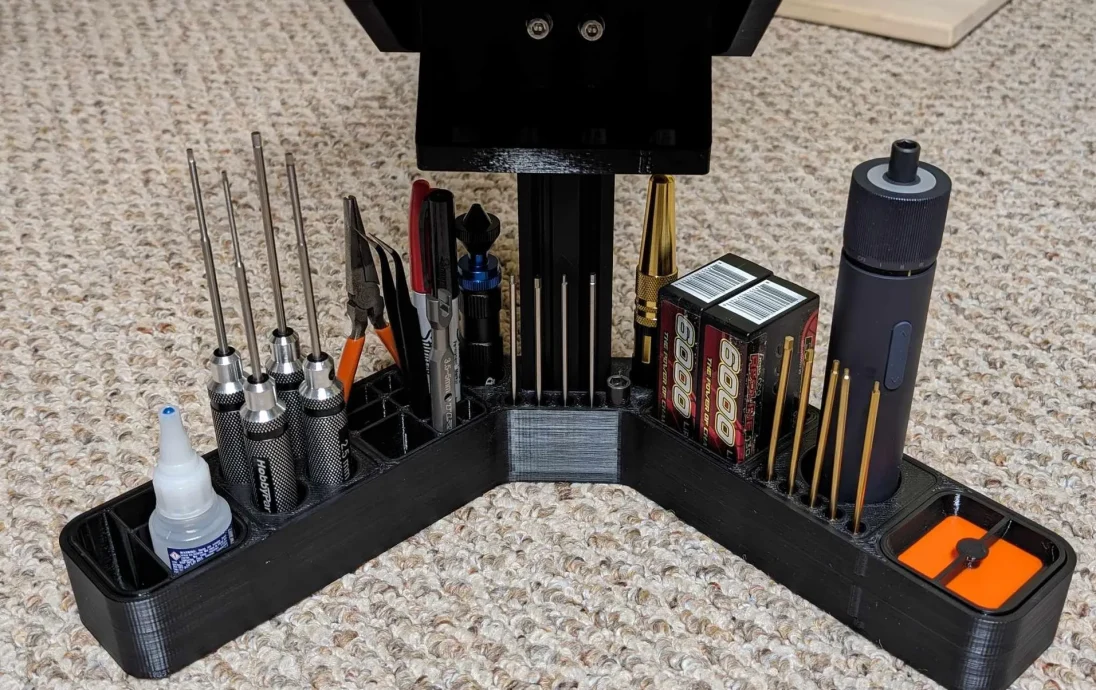

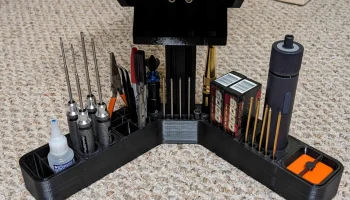

Алюминий главной башни изготовлен методом экструзии 2040, и в нем необходимо нарезать резьбу для винта M5 в 4 местах. 2 внизу для основания и 2 вверху для упора верхней полки. Я использую ��рофиль длиной 600 мм для сборок с 3 полками и 400 мм для сборок с 2 полками. Я положил полоски пенопласта на каждую полку и в 4 местах под основание, чтобы машины удерживались на месте и не допускали раскачивания подставки на неровных поверхностях.

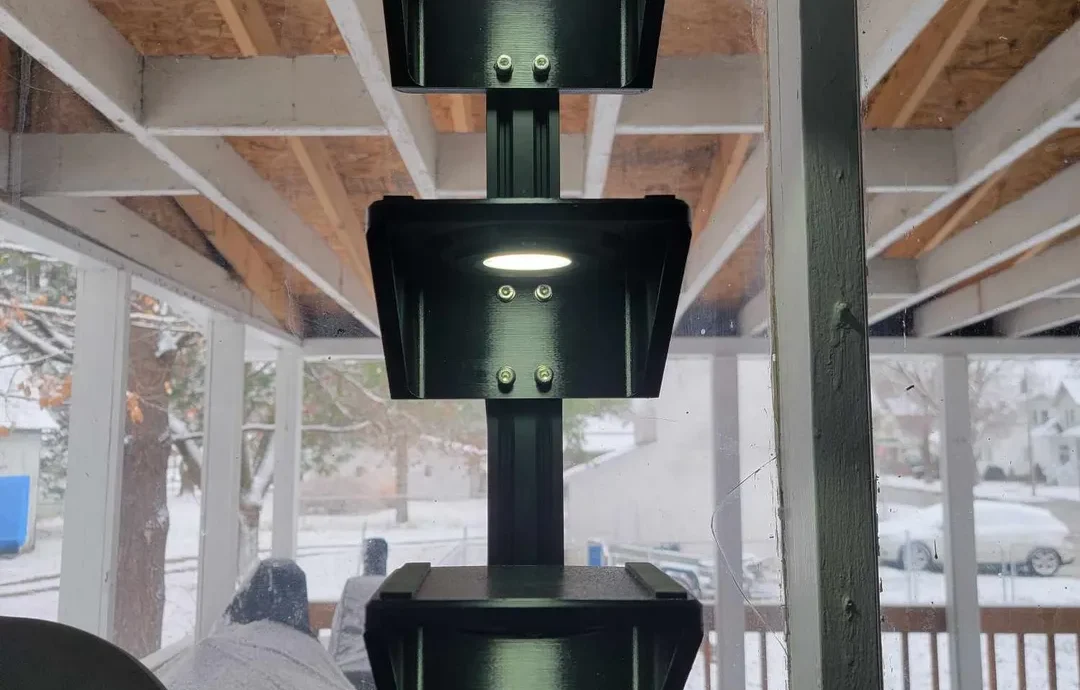

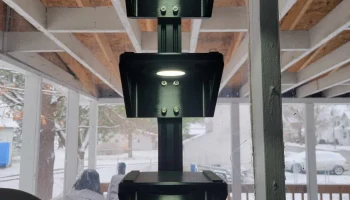

Если вы хотите добавить освещение, полки сконструированы таким образом, что вы можете установить фонари для автофургонов на 12 В внизу и закрепить их небольшими пластиковыми винтами по краю фонаря. Снимите находящи�� на них пружинные вкладки.

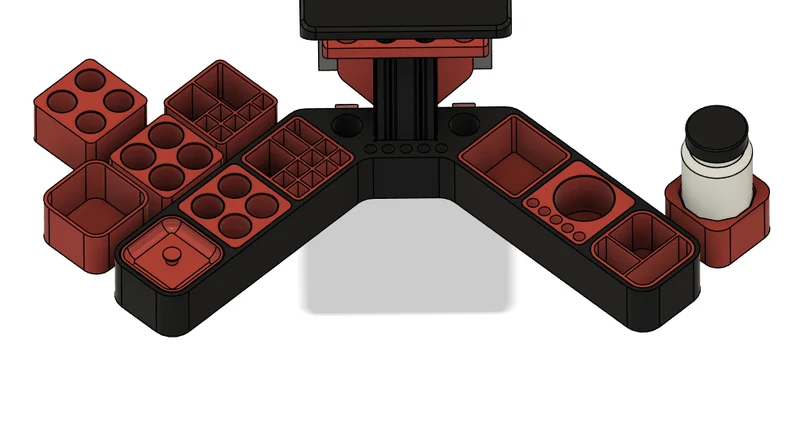

Если размер вашей печатной платформы меньше 300x300 мм, существует основание, состоящее из двух частей.

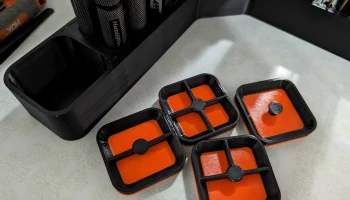

4 отверстия M5 в полке будут предназначены для адаптера, который позволит использовать полку для зарядных устройств (или чего-то еще), если люди захотят это сделать, но я еще не разработал никаких лотков.

Опоры необходимы только для отверстий под винты с раззенковкой на основании и упоре полки. Все остальное в них не нуждается или будет мостом.

Извиняюсь за модельную ориентацию. Если у меня будет время, я исправлю это, но до тех пор вам придется немного вращать и переворачивать слайсер для многих частей.

Ссылки на оборудование:

Винты 10 мм — https://a.co/d/a3Eio3Q

Винты 16 мм — https://a.co/d/aG7d9J0

2020 T Nuts — https://a.co/d/iQGjnJh

Экструзия 400 мм — https://a.co/d/7eKcLLV

Экструзия 600 мм — https://a.co/d/89pmpoC

Пенопластовые полоски — https://a.co/d/gftB3yk

Фары для автофургонов — https://a.co/d/5zZArt2
