Крепление Raspberry Pi 5 в стойку - правостороннее

В поисках подходящего крепления для Raspberry Pi 5 в 19-дюймовой стойке я не нашел ничего подходящего. Модель была вдохновлена «Raspberry Pi 5 Rack Mount» от LittleProgrammers, которая, однако, не отвечала всем моим требованиям.

Эти требования заключались в следующем:

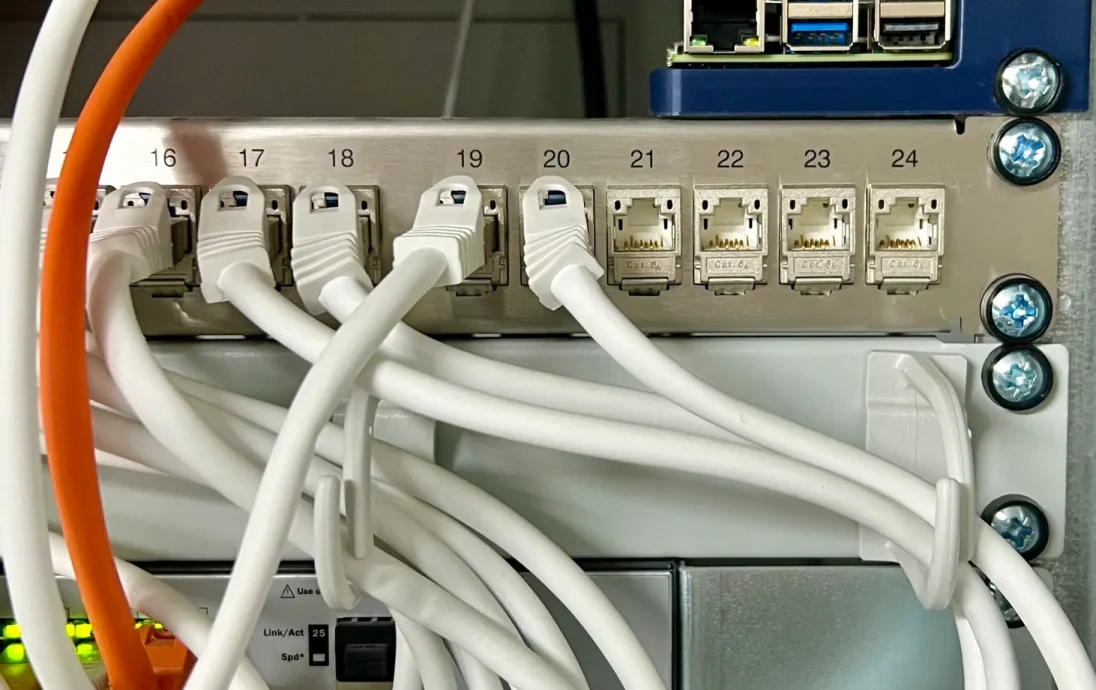

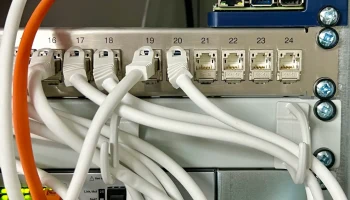

Правосторонний монтаж в сетевой стойке
Очень прочный, но экономичный материал.

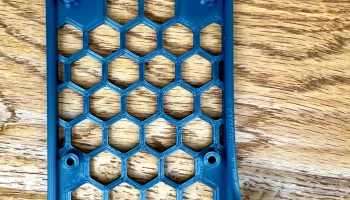

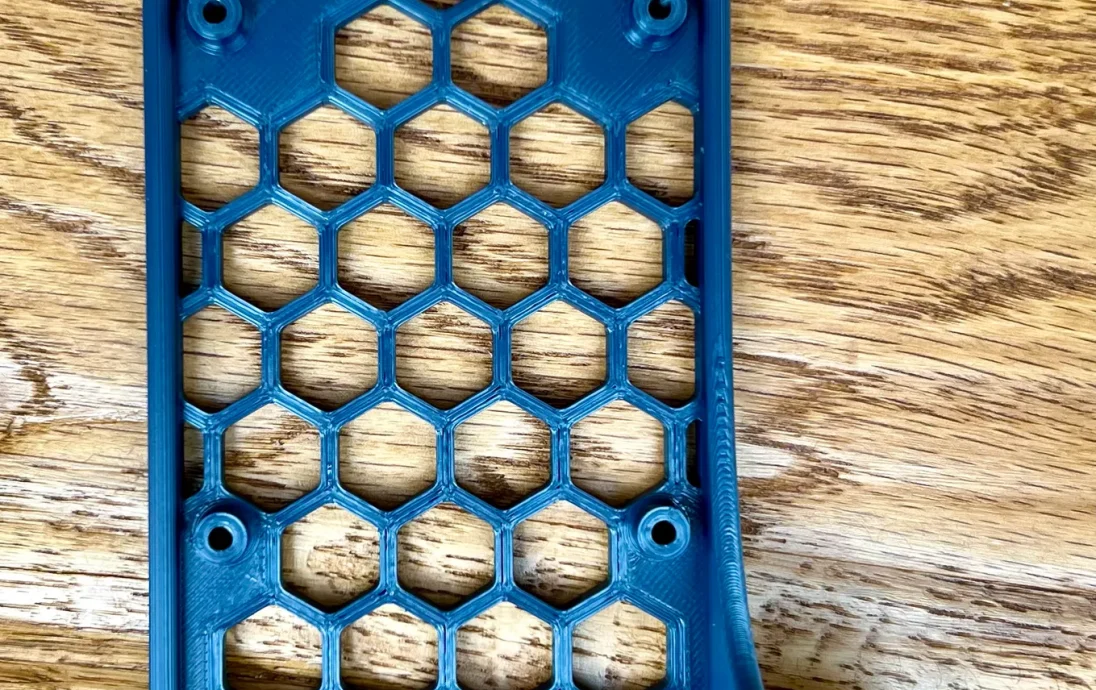

Легко печатать без подставок и т.п.

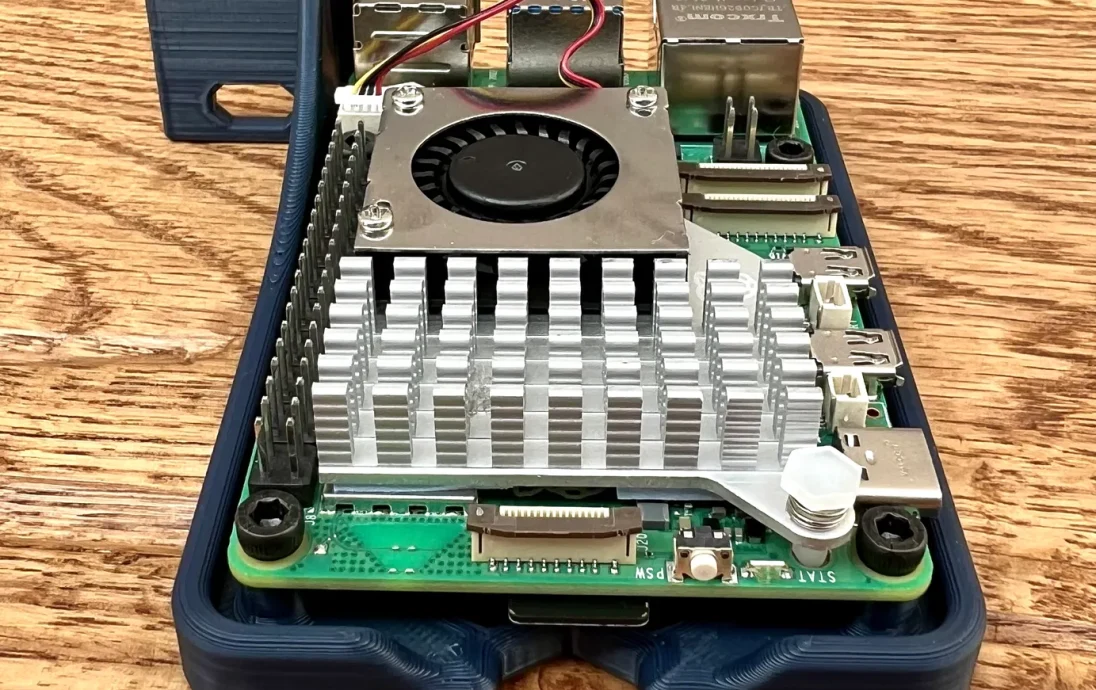

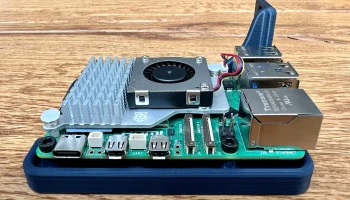

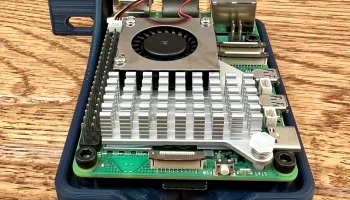

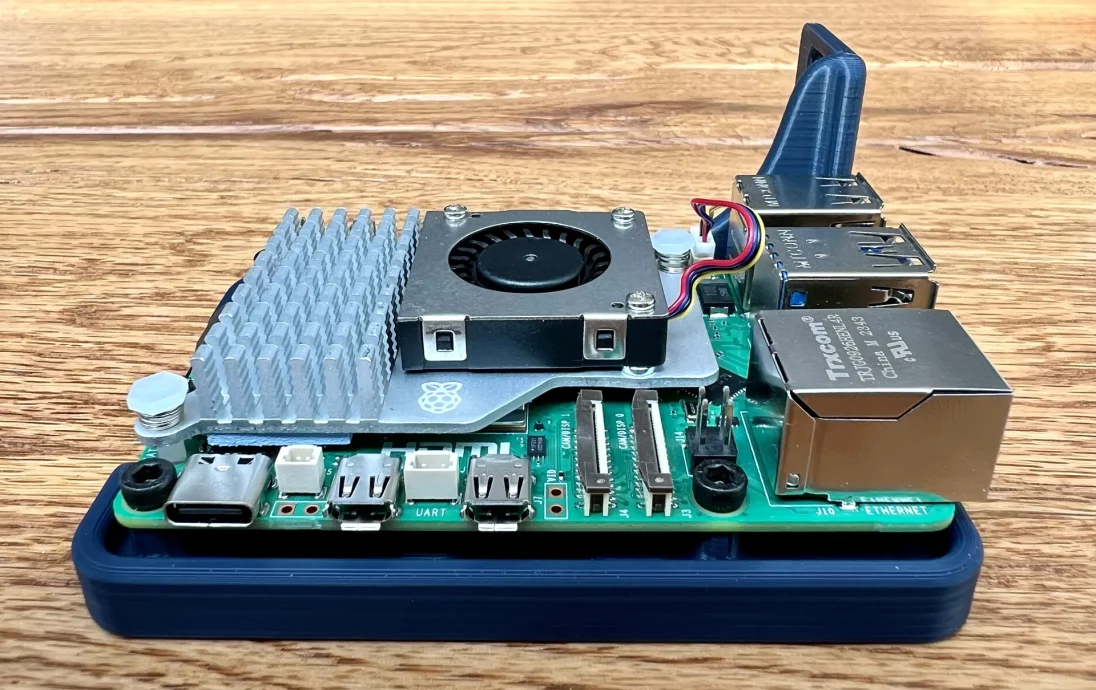

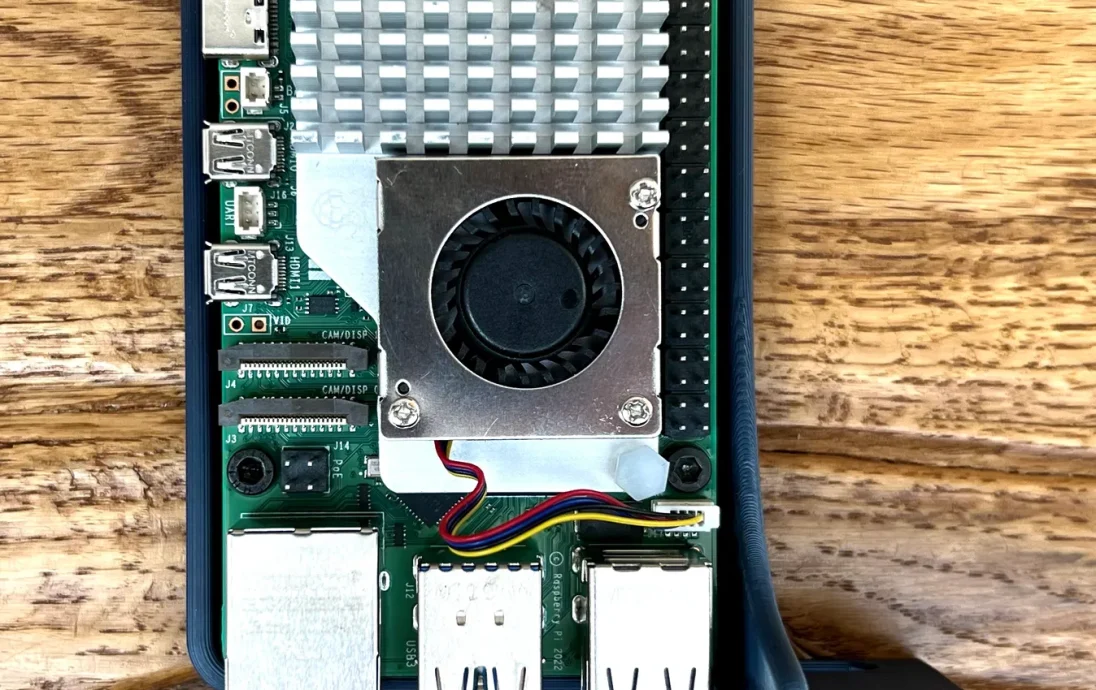

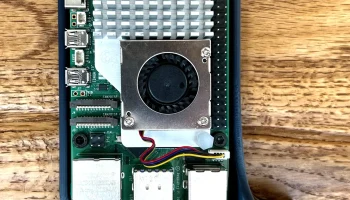

Простое крепление Raspberry Pi винтами непосредственно к печатной детали.

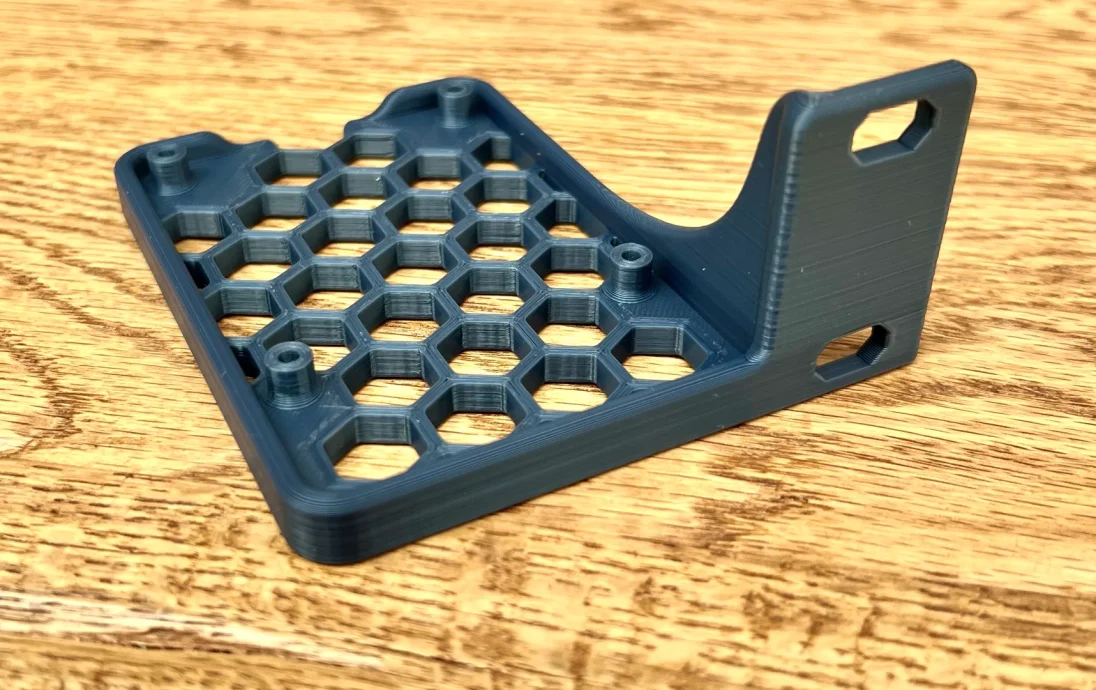

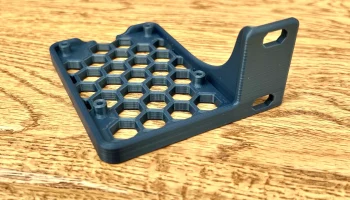

Никакого громоздкого корпуса, только монтажная платформа, обеспечивающая полный доступ к Raspberry Pi.

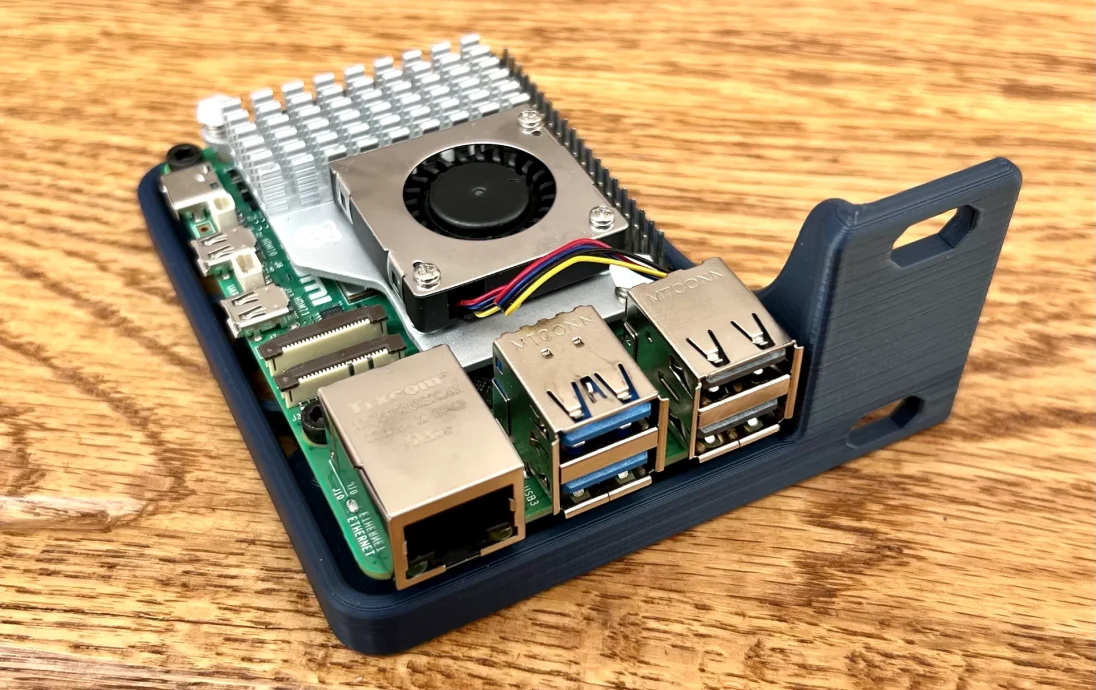

Готовая модель требует около 25 граммов нити и очень стабильна. Raspberry Pi лучше всего закрепить винтами от M3x4 до M3x6 мм. Для этого в модели предусмотрено отверстие диаметром 2,9 мм, что в моем случае обеспечило плотный захват винта.

Я загрузил файлы STL, OBJ и Step. Эти файлы содержат все одинаковые модели. Таким образом, вы можете выбрать формат файла в соответствии с вашими предпочтениями. Веселитесь!

Дополнение: Вам может быть интересно, а зачем винт М3? Обычно через монтажные отверстия Raspberry Pi проходит только M2,5. Поскольку меня раз��ражает размер 2,5 мм, я увеличиваю отверстия сверлом на 3 мм для каждого Raspberry Pi. До сих пор всегда без проблем.
