Модульные шланги (типа Loc-line)

Описание

Шланги Loc-line — это промышленные гибкие шланги, используемые в производственных машинах для точной подачи охлаждающей жидкости на деталь и инструмент во время операций.

Но такие шланги также можно использовать в качестве очень полезных помощников для удержания деталей, инструментов или всего, что вам нужно, в вашей личной мастерской, а также на столах промышленной сборки.

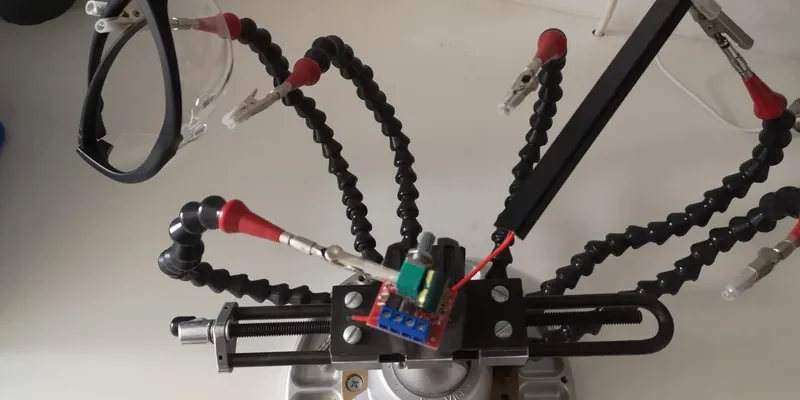

Я использовал его довольно часто во время пайки, чтобы удерживать компоненты, например, фонарь и защитные очки. Вы даже можете пропускать кабели внутри элементов.

Модульные шланги «OEM» довольно дороги, но на рынке можно найти более дешевые решения. Однако это не всегда удобно, потому что вам нужно более индивидуальное решение (в моем случае цвета и длина) или просто потому, что время и стоимость доставки высоки (тоже мой случай).

В общем, печатать свои элементы даж�� дешевле и удобнее, чем искать совместимые элементы и покупать их тут и там.

Вот почему я начал работать над простыми элементами, чтобы наконец спроектировать их.

В будущем я постараюсь разработать важную коллекцию совместимых элементов для печати.

Версия Описание Дата
A.1 Первоначальный выпуск от 08.12.2021 г.
A.2 Добавление Banana ClipHead (в тестировании) 28.01.2024

Инструкции по печати
Элемент
PETG для жесткости.
Высота слоя: 0,2 мм
2 периметра
Нет опор
100% заполнение
Шов (отвод): произвольный

Сборка

Выровняйте 2 элемента (шар на отверстии) достаточно хорошо, коллинеарно оси.
Затем просто сильно прижимайте детали до тех пор, пока шарик полностью не заключится внутри деталей.
Попробуйте немного сдвинуть их, чтобы усилить движение, несмотря на неровности. Дальше будет гладко.

Удерживающая сила

Чтобы получить большую или меньшую прочность/гладкость, наносят постоянную смазку.

В нашем случае это тоже не сработает. Поэтому я предоставил разные «версии» элементов, связанные с их удерживающей силой.

Легкие очень гладкие/гибкие в ориентации, но не очень «прочные», чтобы удерживать массу (легкие электронные компоненты подходят, но не печатная плата, например).
Твердые могут достаточно хорошо удерживать массу/элементы, но их труднее ориентировать.

(Я постараюсь добавить более точные данные/меры по этому вопросу)

Примечания
Несовместимо с OEM Loc-line и Snapline.

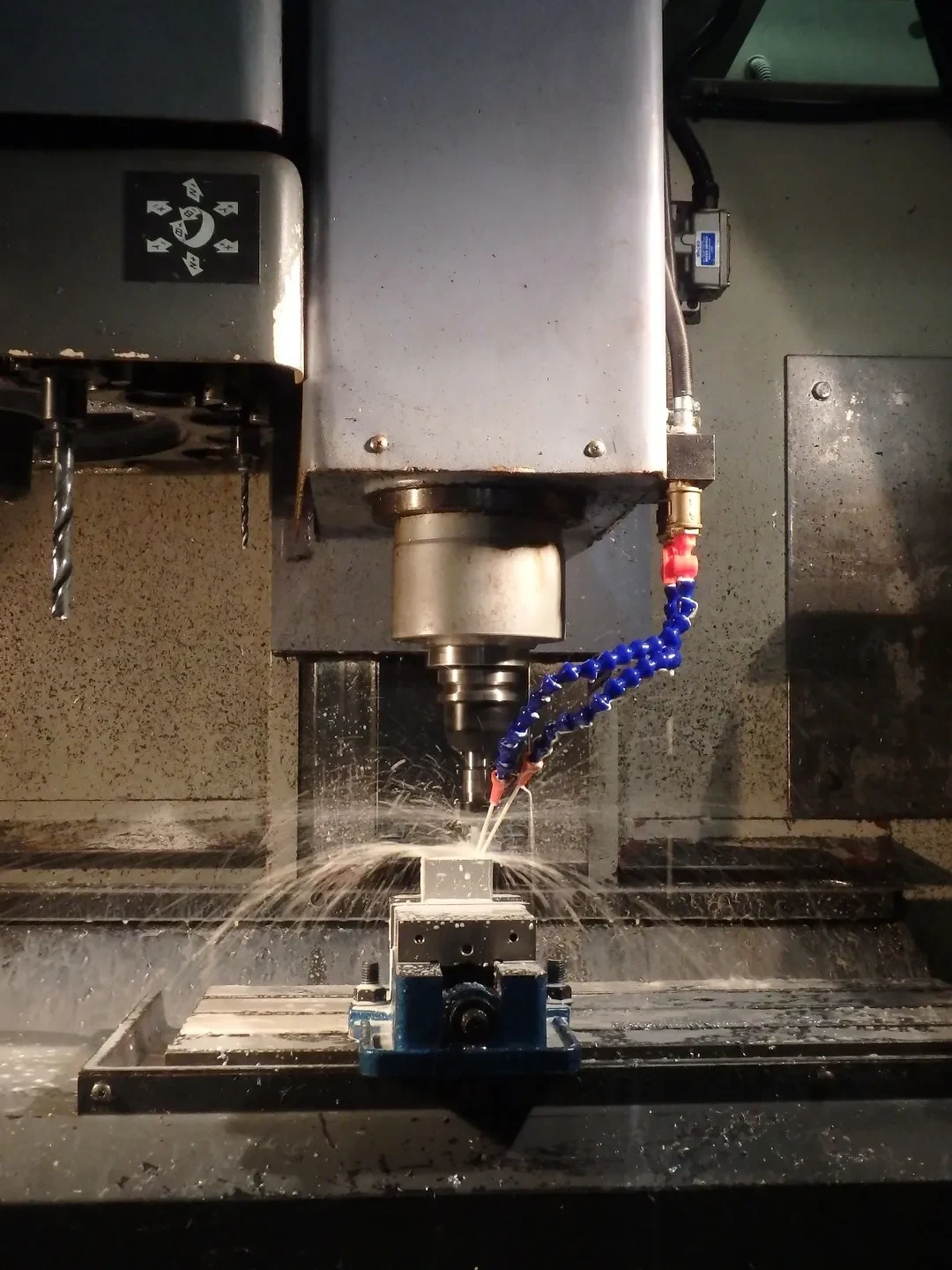

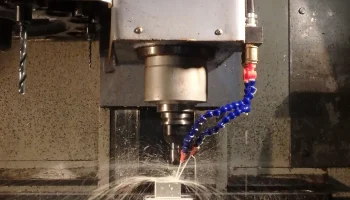

Фотография станка с ЧПУ с камеры Helsinki Hacklab Lab (Flickr)

Приятной печати!
