Адаптер Racktime SnapIt v1 -> Cube Acid RILink

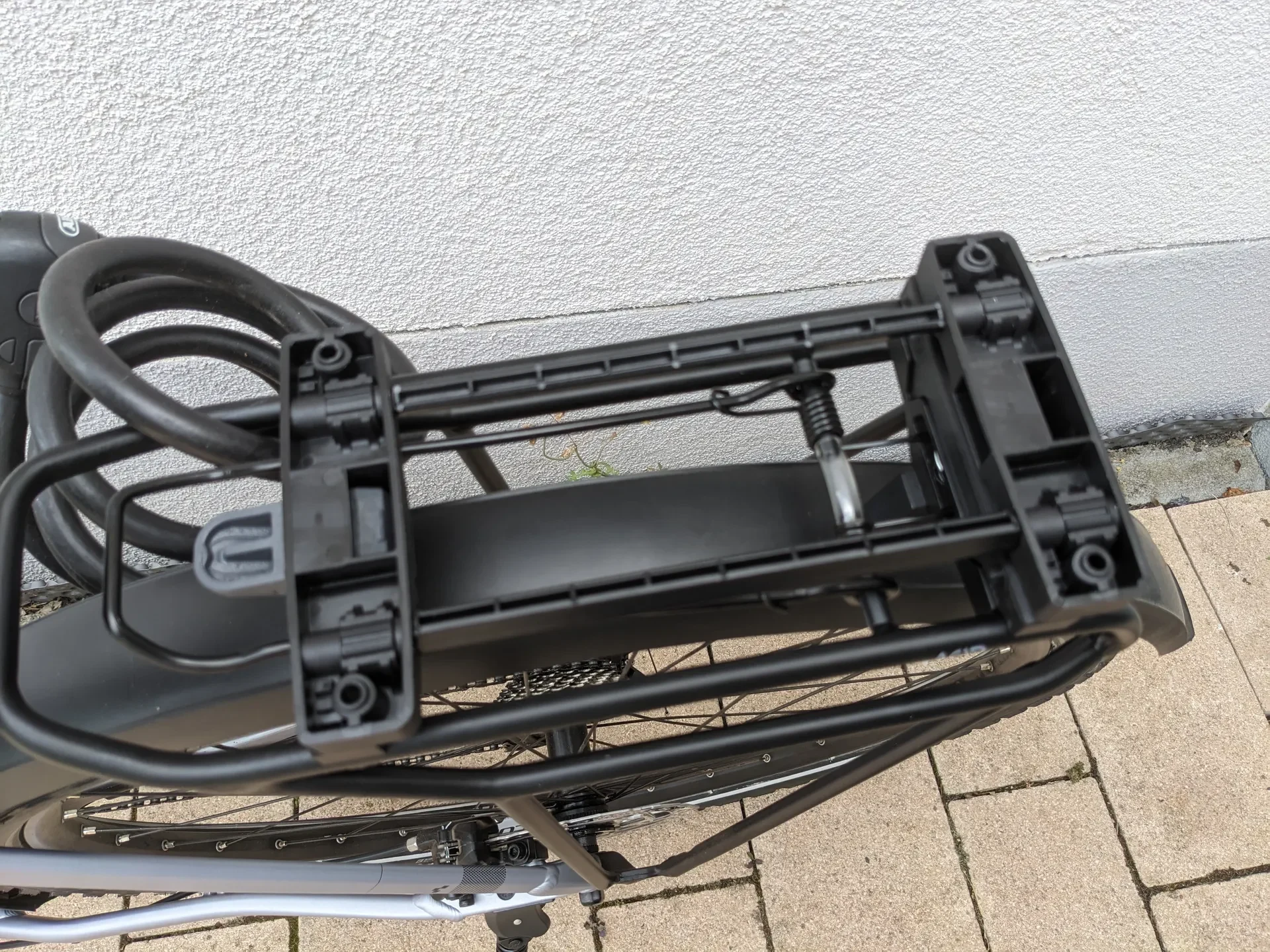

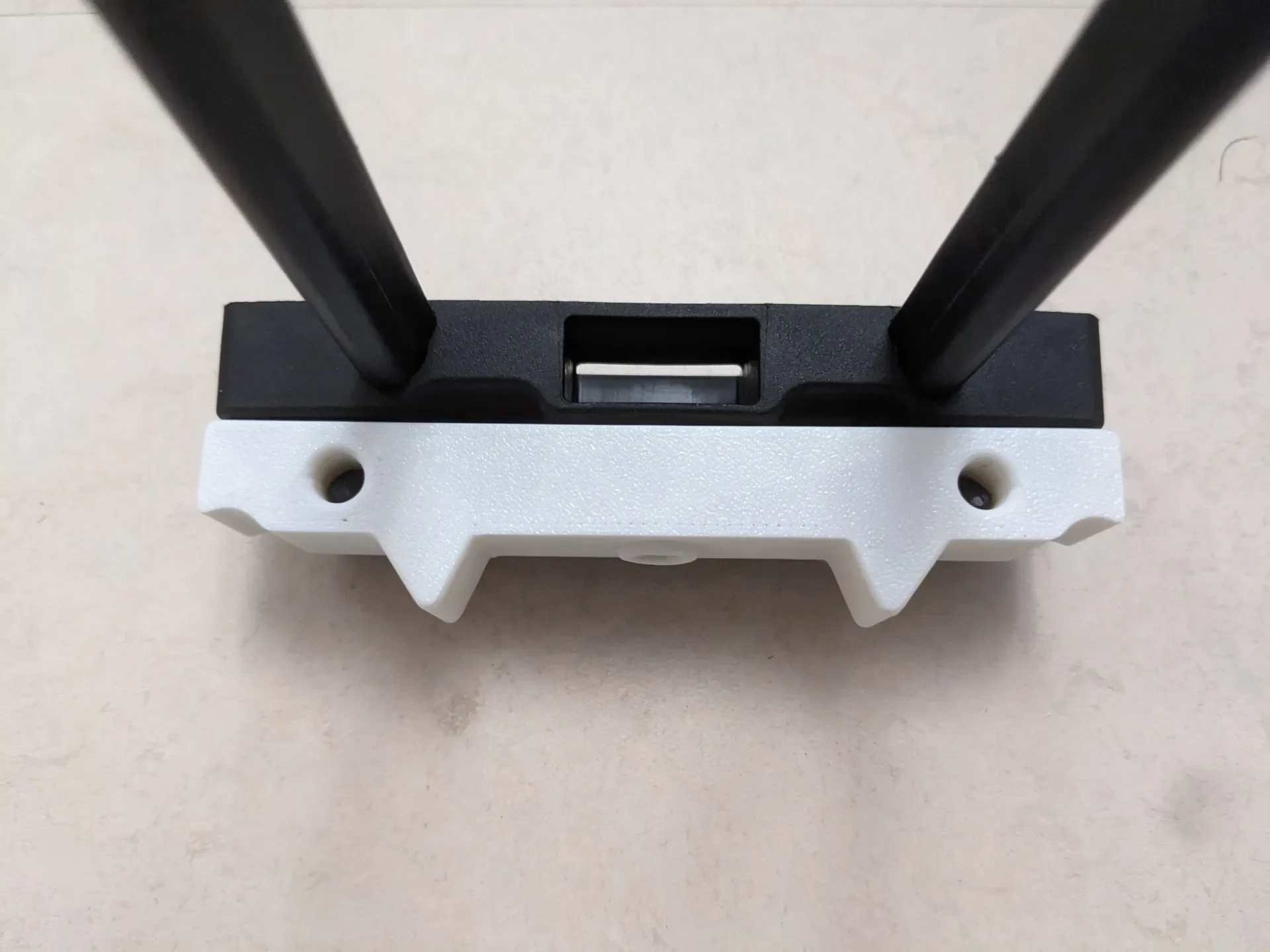

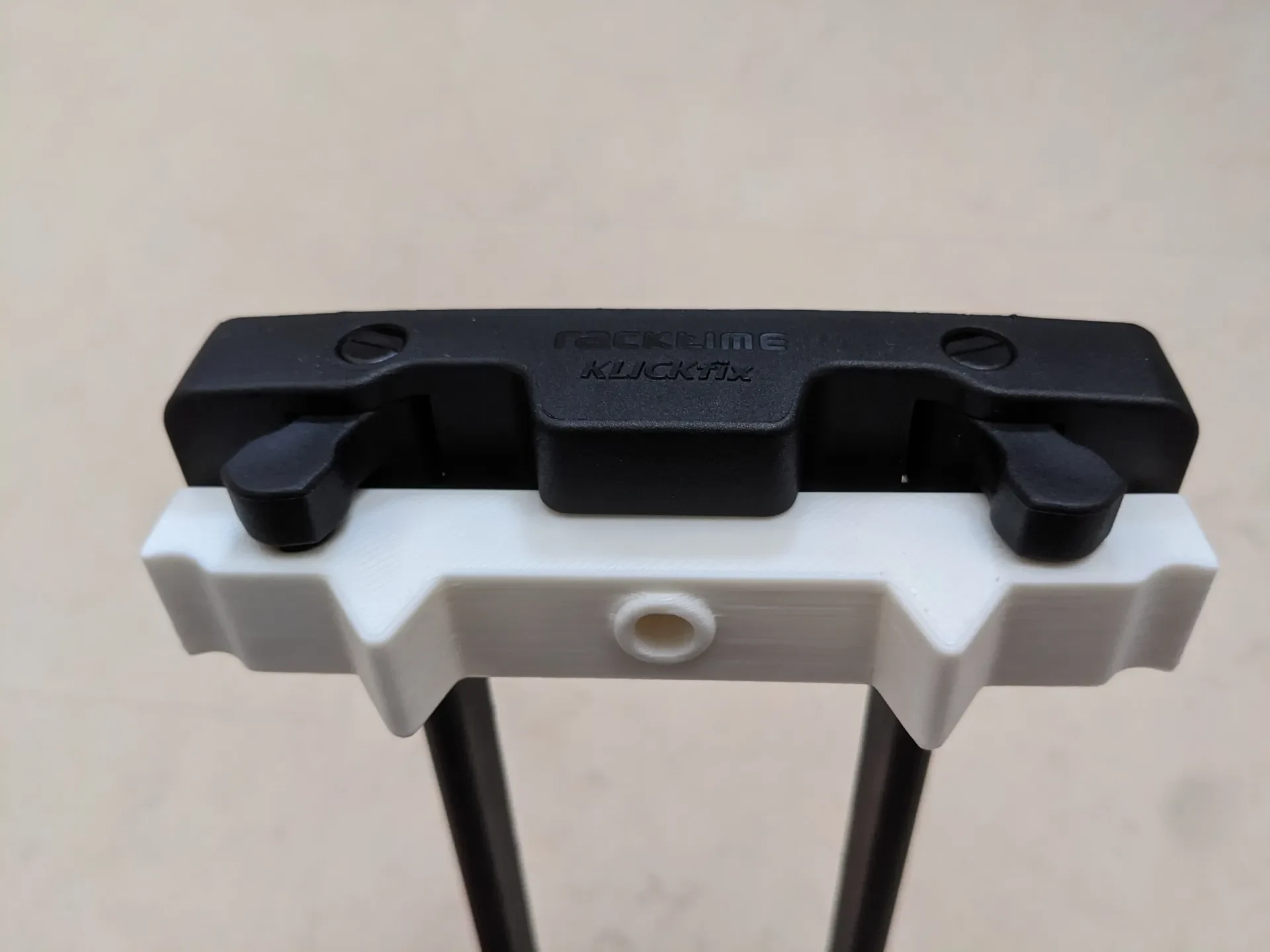

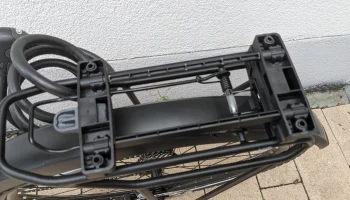

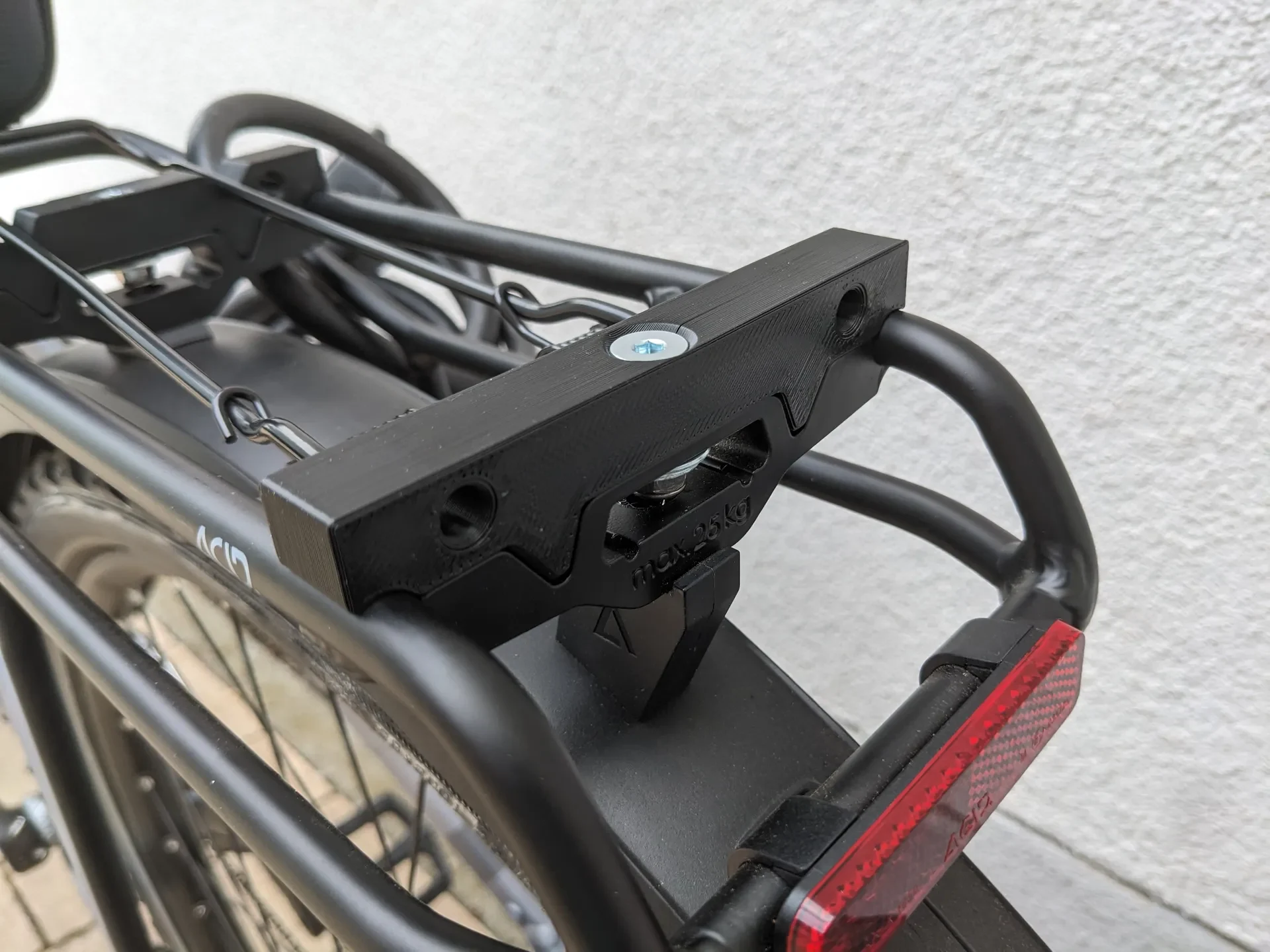

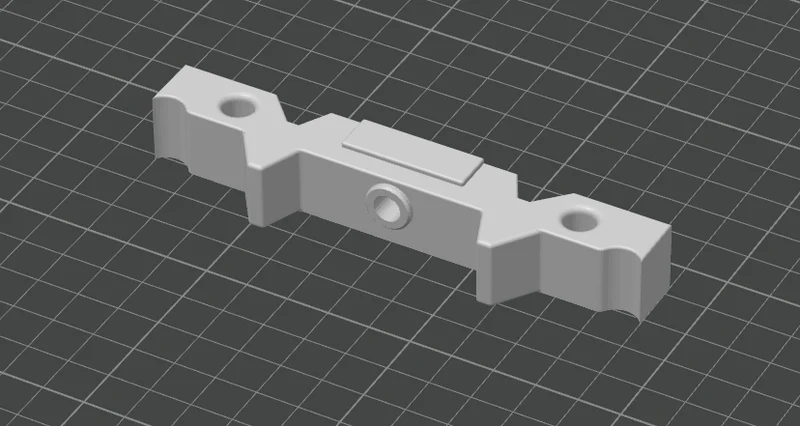

Адаптер для крепления аксессуаров Racktime SnapIt v1 на велосипедную стойку Cube Acid RILink.

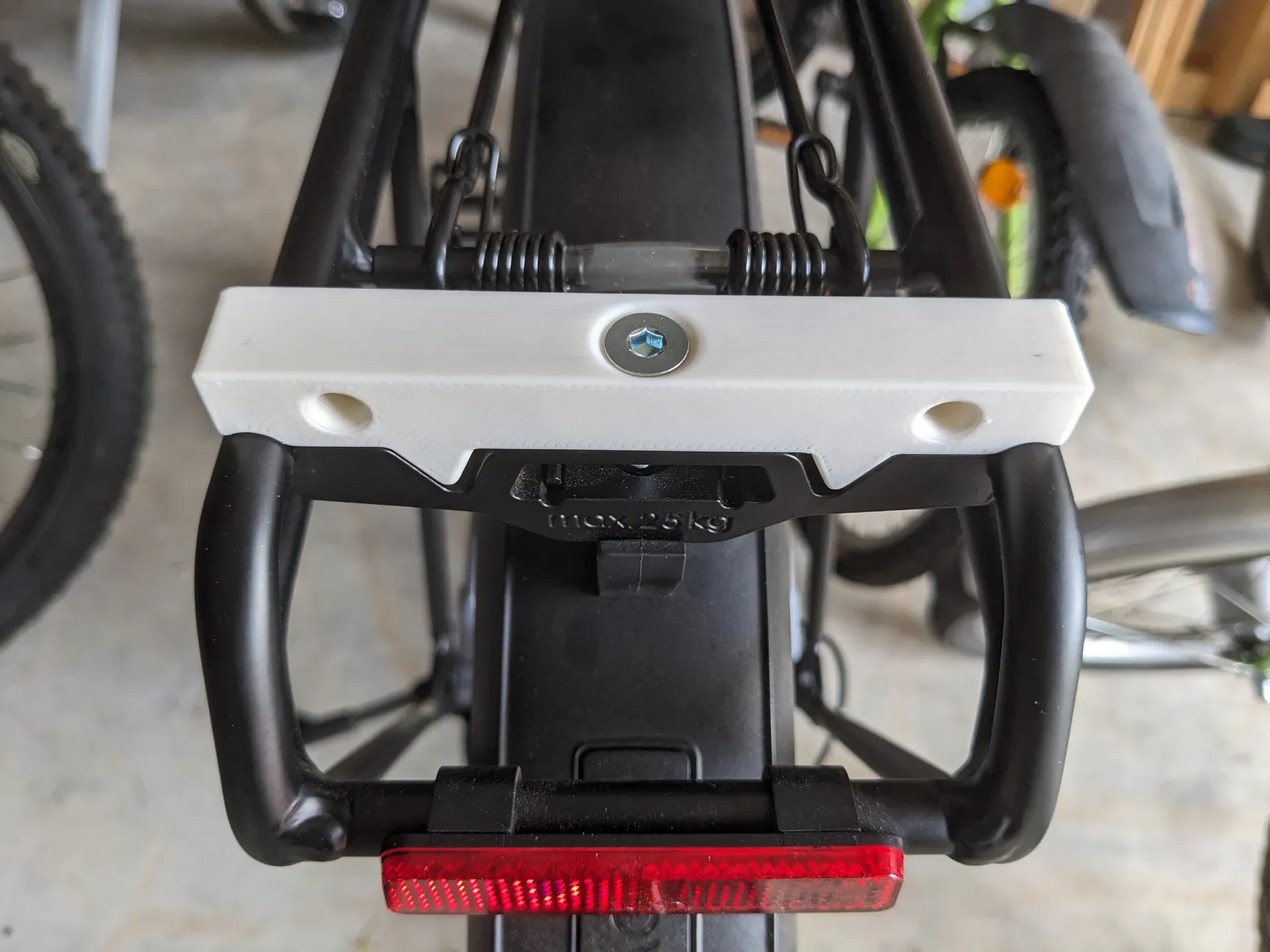

Для крепления потребуются болт с потайной головкой М6х25, гайка и шайба соответствующего размера.

Считайте, что он все еще находится в стадии разработки, но уже работает.

Во время бета-теста я уничтожил несколько из них. Примечание: напечатайте очень прочно!
Я использовал ASA prited с соп��ом 0,6, высотой слоя 0,24, шириной 0,62, 8 стенками, ~ 12 нижним и верхним слоями, 40% прямоугольным заполнением.

26 июля 2023 г.:

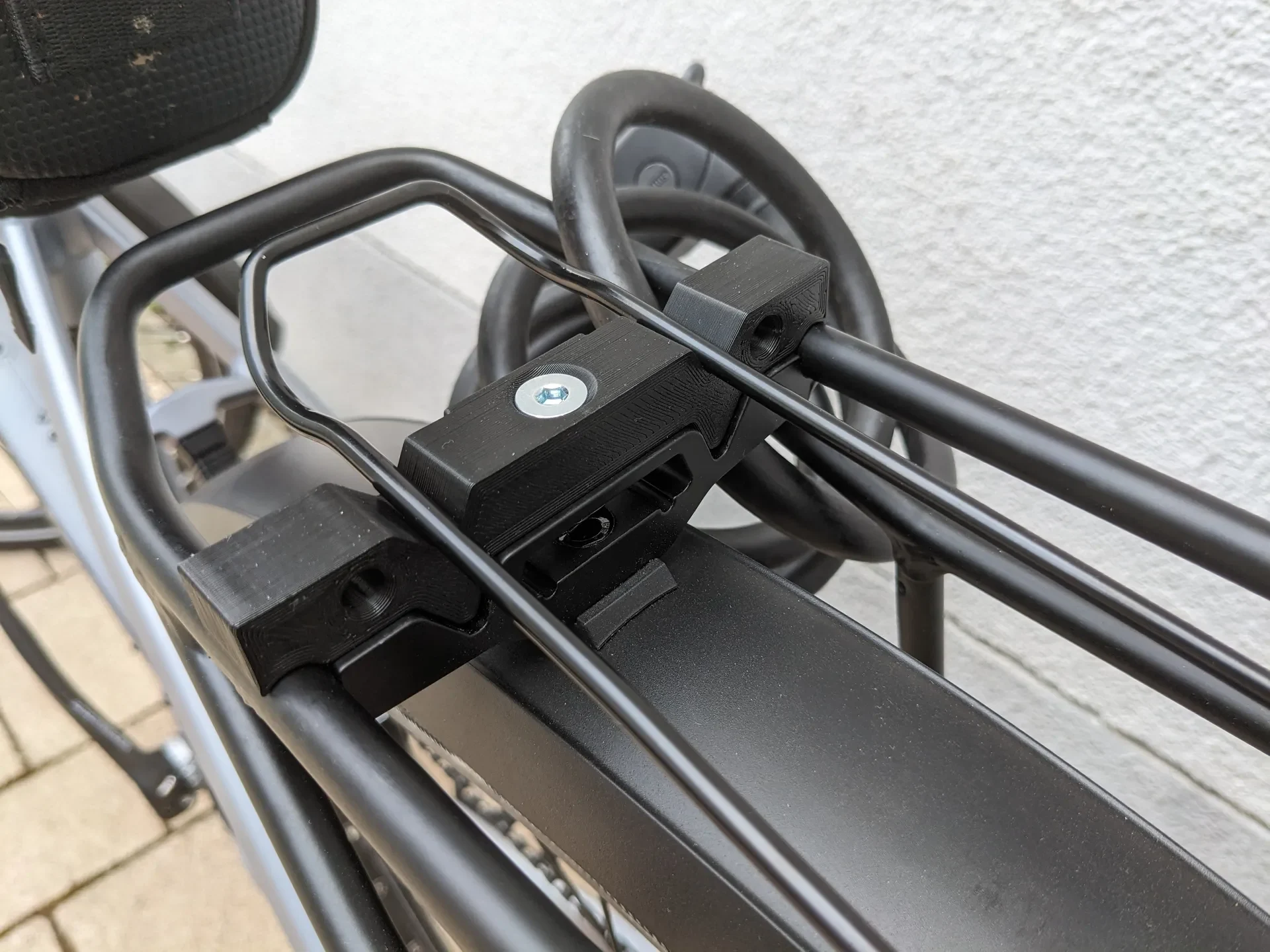

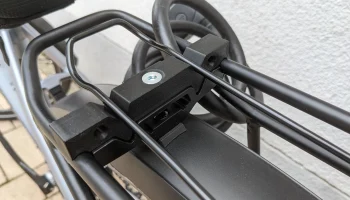

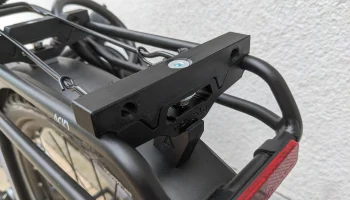

Я загрузил улучшенную версию оригинальной конструкции, а также добавил вторую деталь, которую можно установить лицевой стороной вперед, что позволяет использовать зажим, а также лучше удерживает оснастку на месте.

29 июля 2023 г.:
Скорректированы некоторые допуски в «Snapit_Rilink_Adapter_Front_Clamp».

-------------------------------

Адаптер для монтажа от Racktime SnapIt 1.0 Zubehör и einem Cube Acid RILink Fahrradträger.

Zur Befestigung wird eine M6x25 Senkkopfschraube, Mutter und eine entsprechend große Unterlegscheibe benötigt.

Betrachten Sie es als noch in der Entwicklung, aber es funktioniert bereits.

Während des Betatests habe ich ein paar von ihnen zerstört. Примечание: Drucken Sie es sehr Solide!
Ich habe ASA mit einer 0,6er Düse, 0,24er Schichthöhe, 0,62er Breite, 8 Wänden, ~12 unteren und oberen Schichten и 40% rechteckiger Füllung gedruckt.

26 июля 2023 г.:
Ich habe eine verbesserte Version des ursprünglichen Entwurfs hochgeladen und außerdem ein zweites Teil hinzugefügt, das nach vorne gerichtet montiert werden kann, wodurch die Klammer verwendet werden kann und das Snapit best an Ort und Stelle gehalten wird

29 июля 2023 г.:
Я знаю, что можно использовать «Snapit_Rilink_Adapter_Front_Clamp».
