Адаптеры Garmin Varia RCT715

Описание

Компания Garmin только что выпустила новую версию своей популярной системы Varia Radar: RCT715. Этот продукт отличается от остальной линейки Garmin тем, что у него больше нет четвертьоборотного крепления, а существующие крепления для других радаров Varia несовместимы с этой новой версией.

Этот комплект деталей предназначен для обеспечения нескольких средств крепления для этой новой системы радар/камера/свет.

Решения

Основой каждого решения здесь является GoPro Adaptor.3mf. Соедините это с рядом других деталей, некоторые из которых приобретены, а некоторые напечатаны на 3D-принтере.

«FSA GoPro Metal Mount.3mf» с
Алюминиевое крепление для штатива
Алюминиевое мини-крепление для штатива
Алюминиевое вращающееся крепление

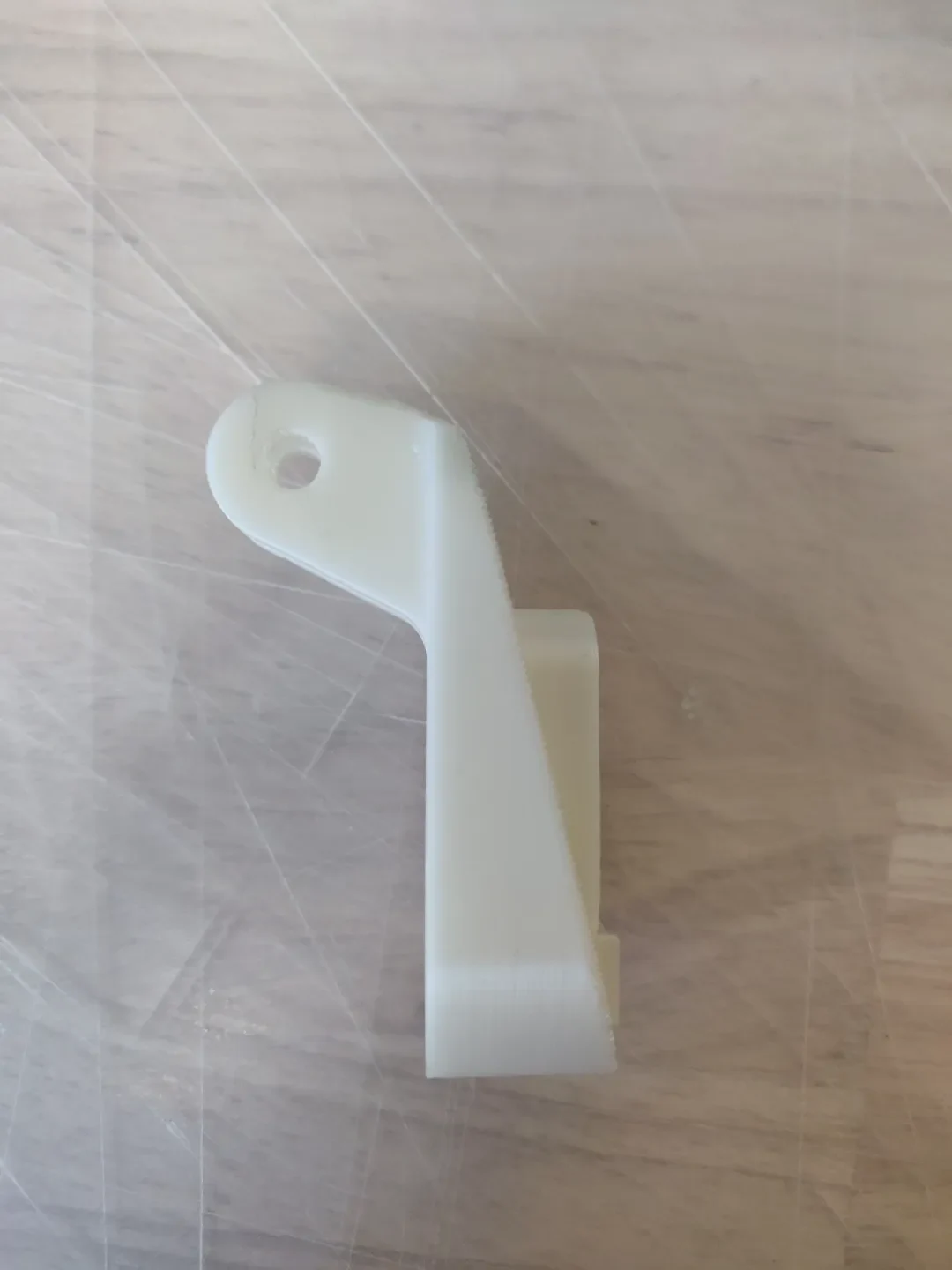

«Пластиковый адаптер FSA GoPro.3mf»
Велосипедные крепления Bup Labs для GoPro

Помимо креплений я разработал альтернативную крышку для SD-карты с петлей для ремешка: «RCT715 Cap with Tie.3mf».

Требуются детали, не напечатанные на 3D-принтере

x2 винта M3x10 (Philips или шестигранник)
(Рекомендуется) две шайбы для винтов М3.
(Рекомендуется) Loctite или другой фиксатор резьбы.
Параметры печати

Я подготовил и включил проект, содержащий все части в рекомендованной ориентации для печати. Вам понадобится вспомогательный материал.

Я настоятельно рекомендую вам использовать PETG для всех деталей, кроме «крышки RCT715 с стяжкой.3mf».
Используйте толщину стенки не менее 6, если не 10 или больше. Вам необходимо, чтобы крепления FSA были прочными вокруг болтов. Также необходимо, чтобы пальцы GoPro Adaptor.3mf были твердыми.
Я использую заполнение gyroid 20%.
Я предлагаю высоту слоя 0,15 мм (или меньше) для «адаптера GoPro», чтобы зафиксировать уклон на задней стороне.
Сборка

Генеральная Ассамблея

Возьмите адаптер GoPro и расширьте все отверстия, разм��р которых занижен из-за усадки во время печати.
Используя биту Т10, открутите два винта на заводском монтажном кронштейне. Он расположен за резиновыми клиньями, которые обычно удерживают ваш Varia на подседельном штыре. Сохраните эти винты.

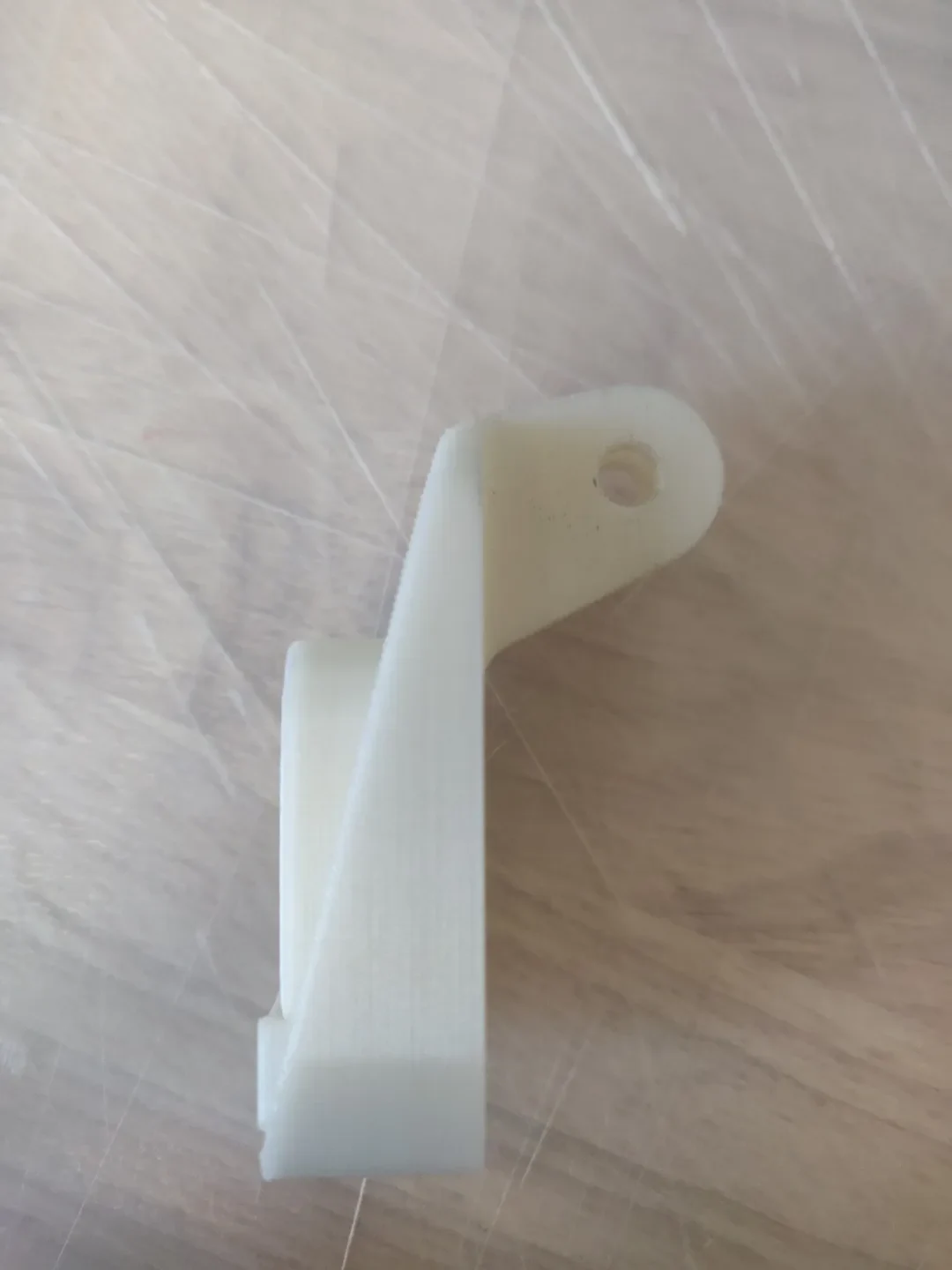

Возьмите защелкивающуюся часть крепления и прикрепите ее к адаптеру GoPro. Это происходит только в одну сторону.
Используя фиксатор резьбы, шайбы и винты M3, затяните вместе адаптер GoPro и защелку крепления.
Следуйте приведенным ниже инструкциям в зависимости от типа крепления.

Решения ФСА

Снимите седло, открутив два болта М3, идущие к зажимам направляющей.
Снимите верхние зажимы направляющей, но оставьте нижний зажим.

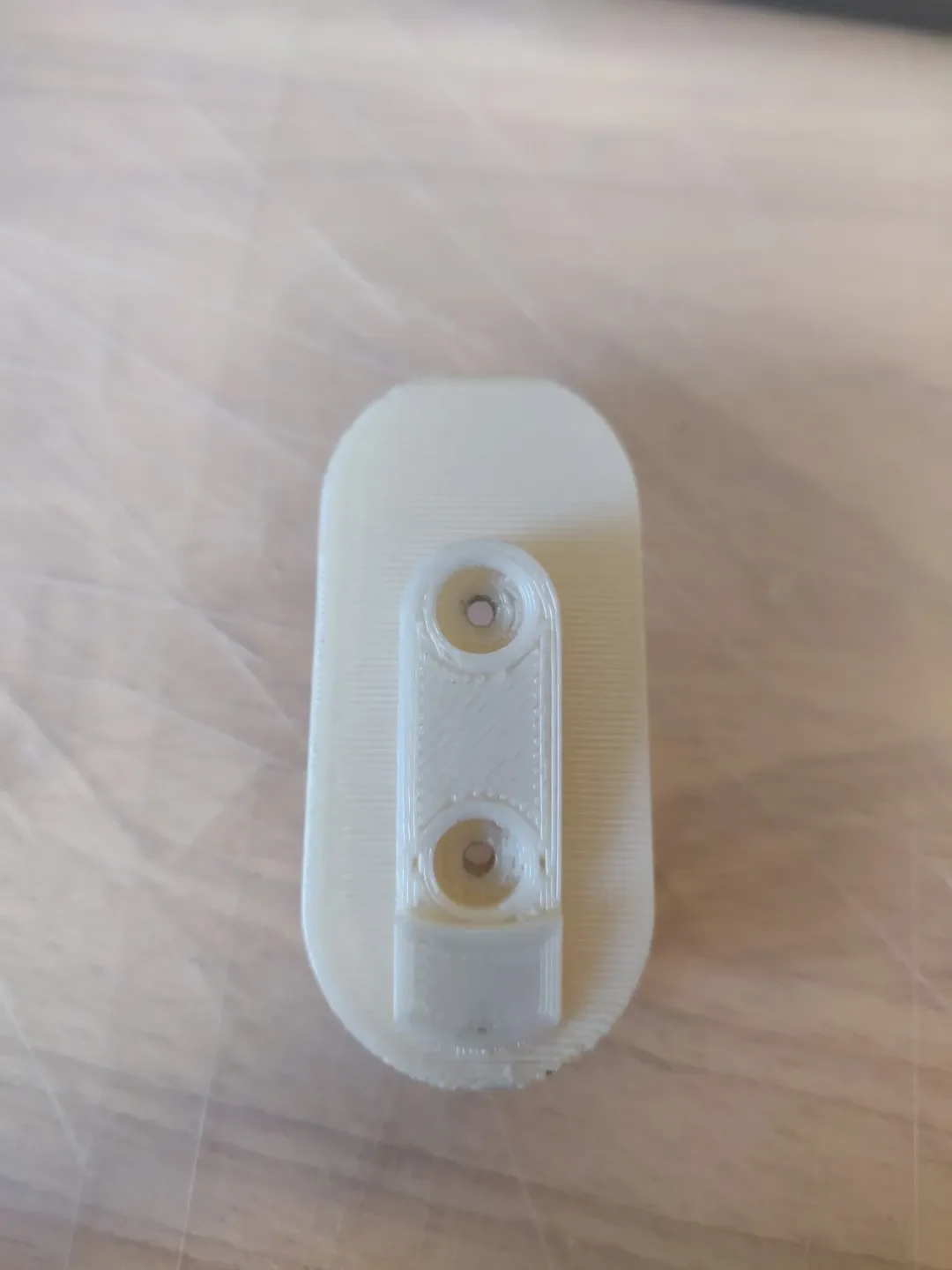

Поместите напечатанный на 3D-принтере адаптер FSA поверх нижнего зажима и протолкните болты.
Запустите, но не затягивайте верхние зажимы.
Установите седло в нужном месте и сделайте шаг.
Затяните болты М3. Деталь, напечатанная на 3D-принтере, будет зажата между верхним и нижним зажимами, а сиденье по-прежнему будет надежно закреплено на направляющих.

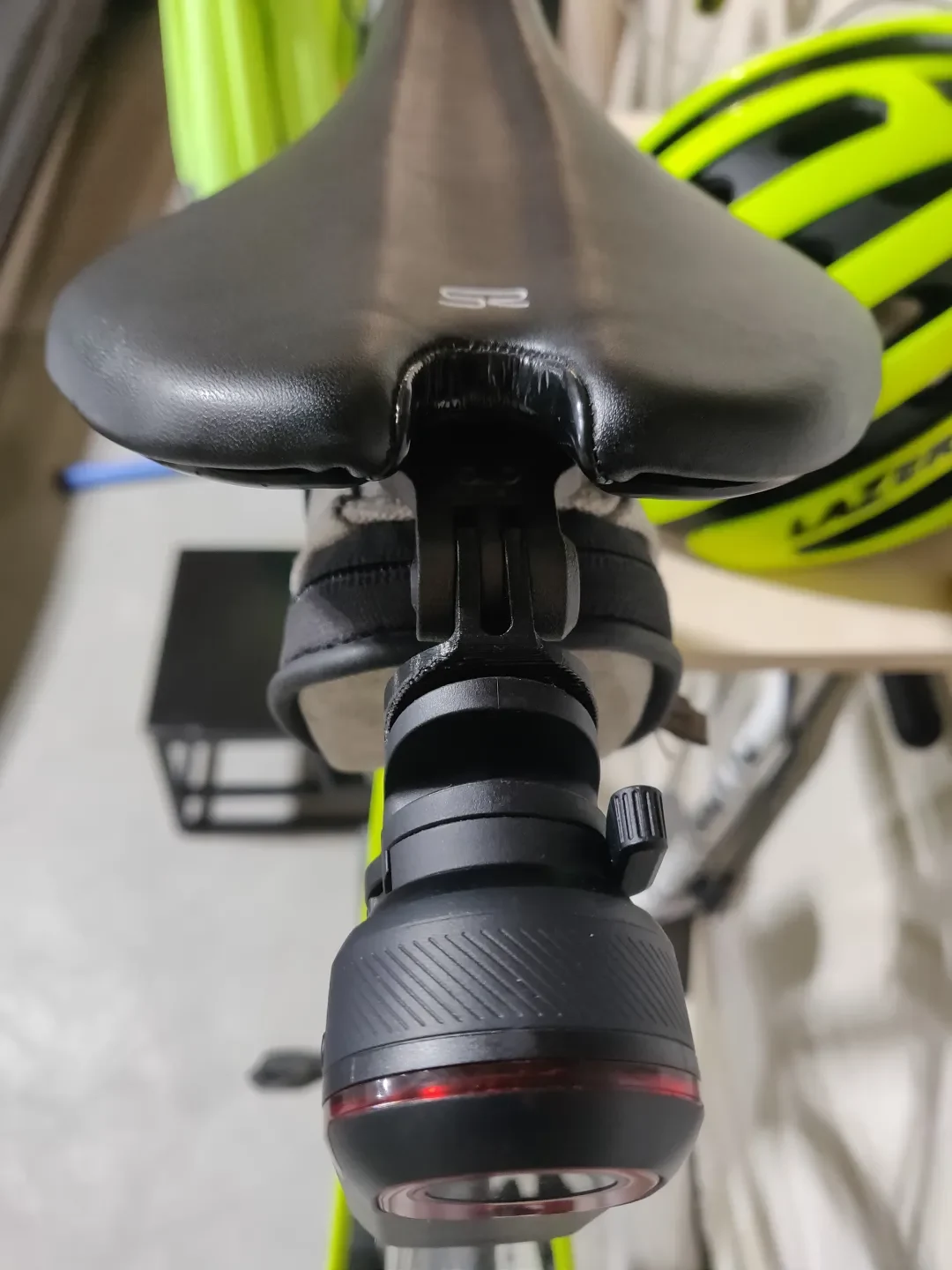

Установите либо металлические адаптеры штатива GoPro, либо адаптер GoPro, напечатанный на 3D-принтере.

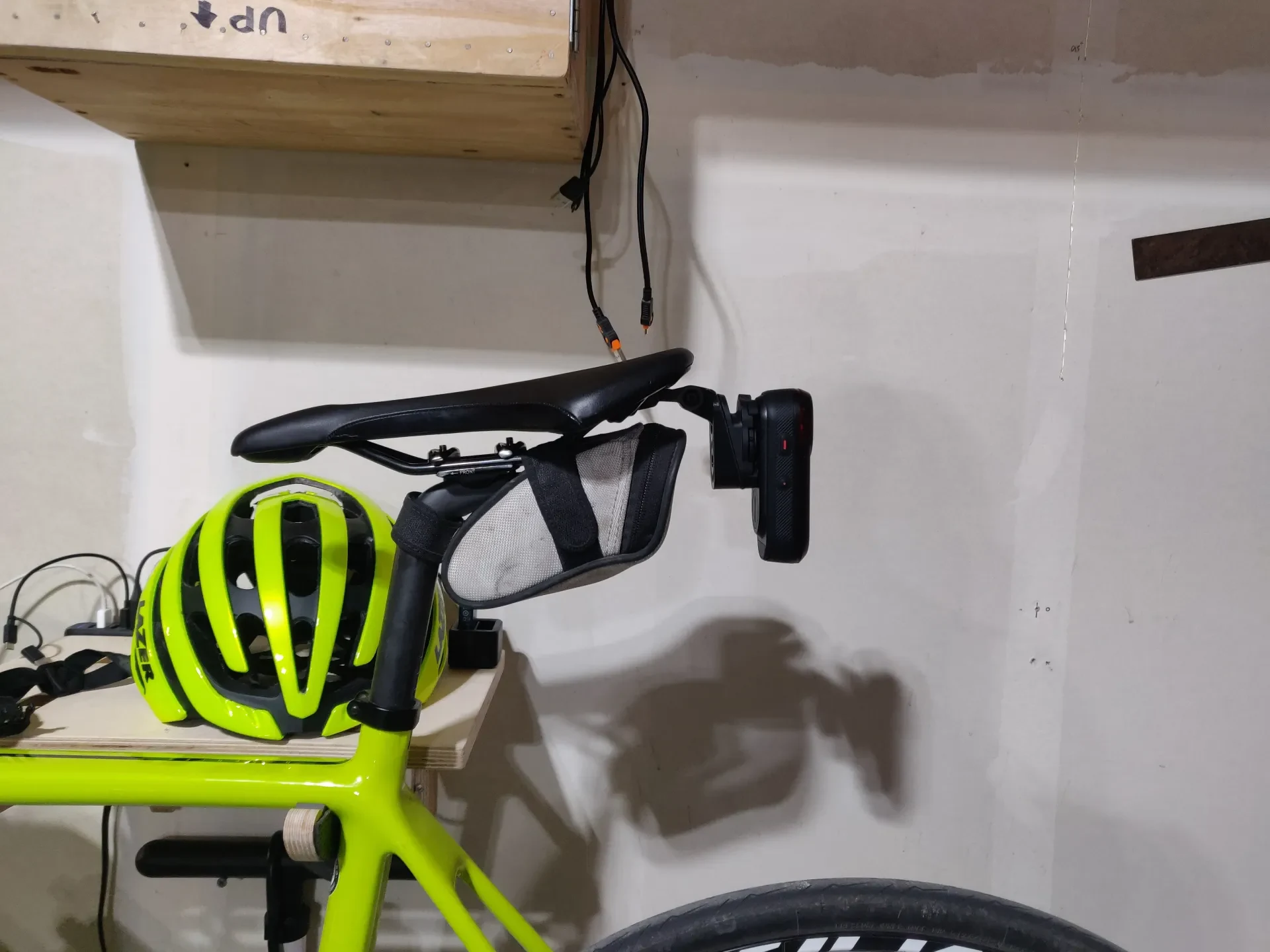

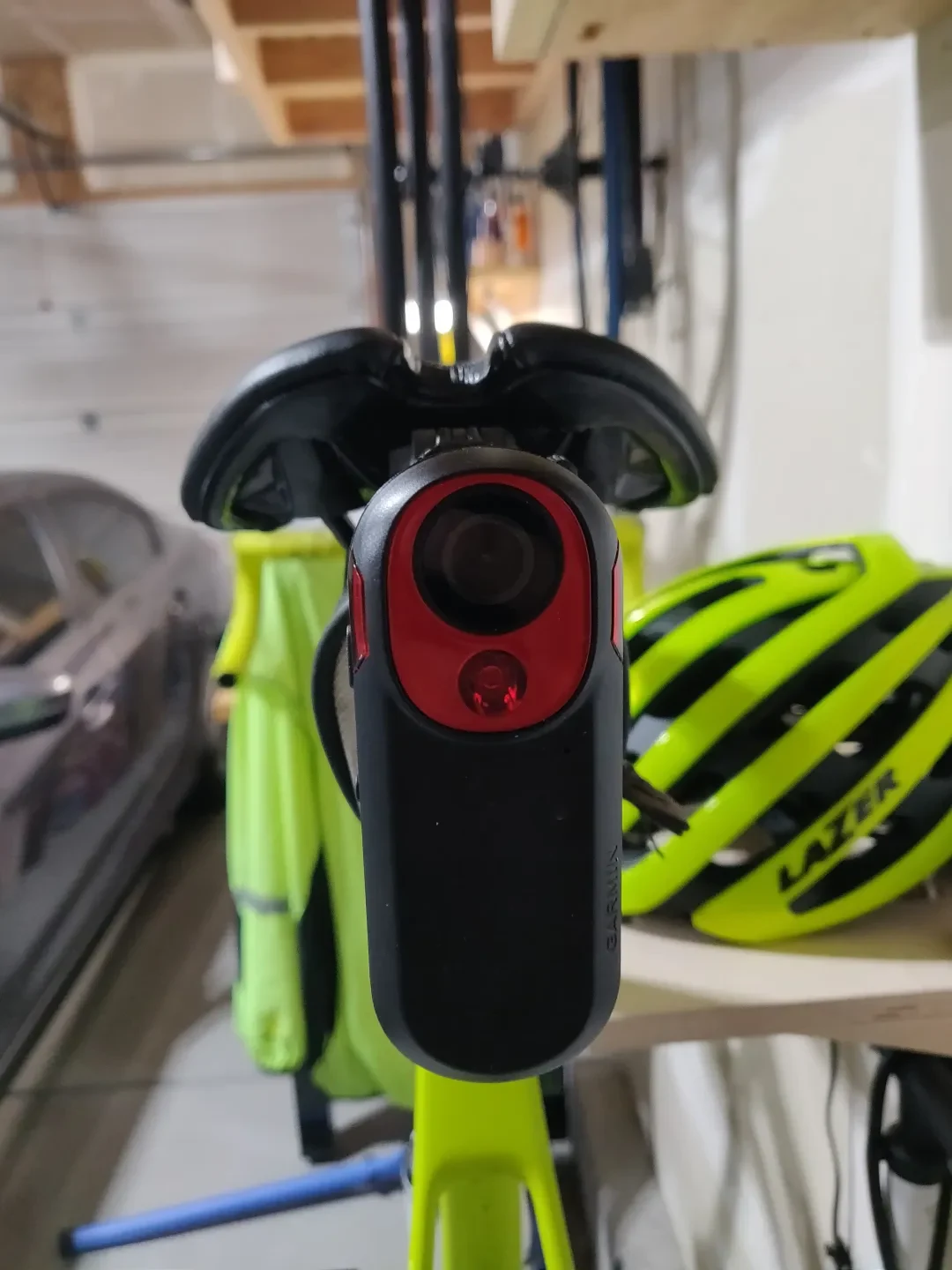

Решение Bup Labs (решение для фото на обложке)

Следуйте инструкциям по установке крепления крепления к седлу.
Снимите застежку с троса.
Прикрепите ремень толстой стороной к перекладине седла.

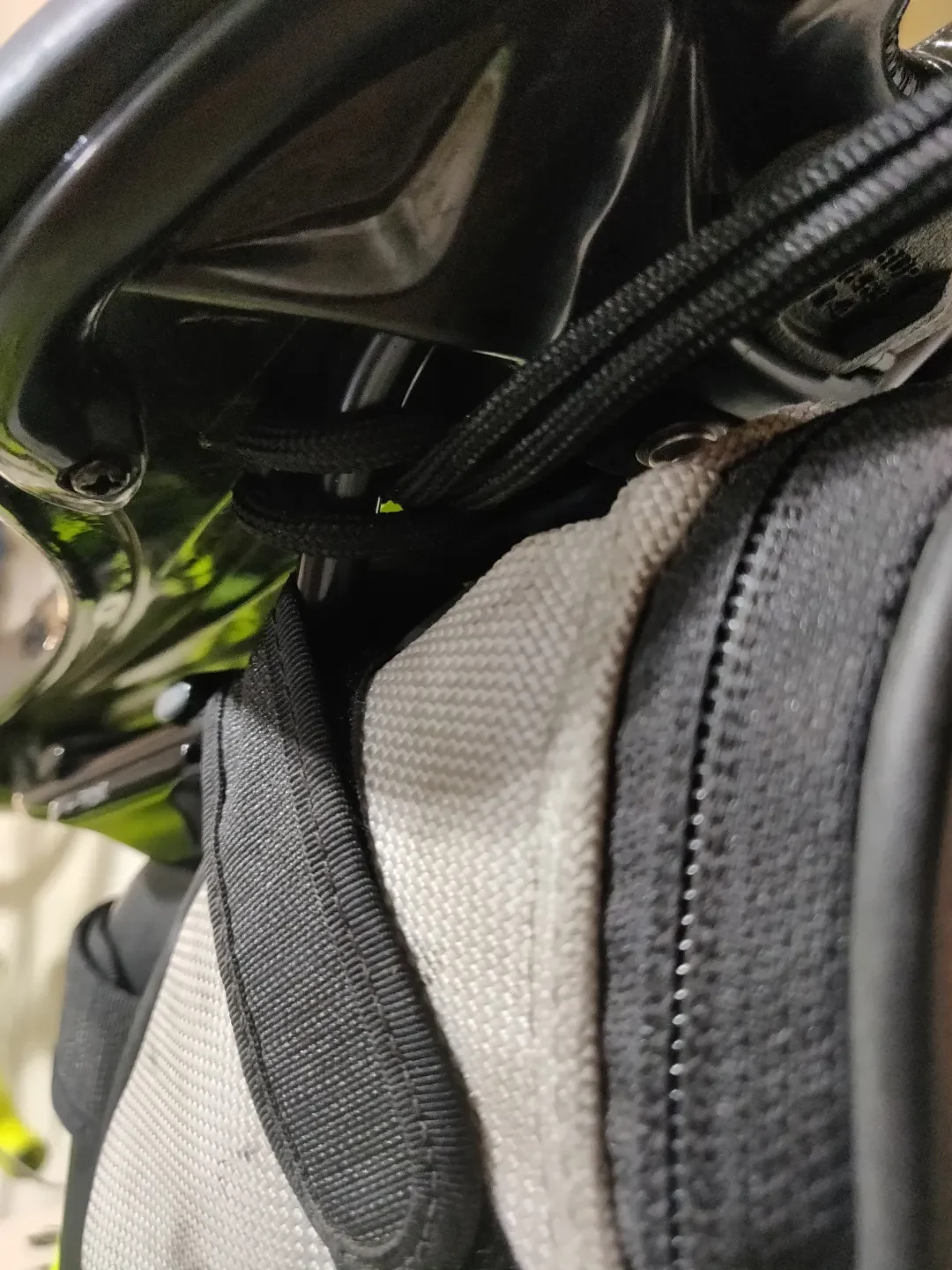

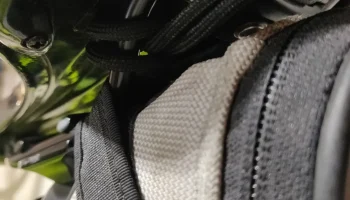

Вместо использования клеевой петли дважды оберните нитку троса вокруг монтажной стойки Varia. Места должно хватить на то, чтобы сделать двойную петлю.
Установите Varia на быстрый выпуск.

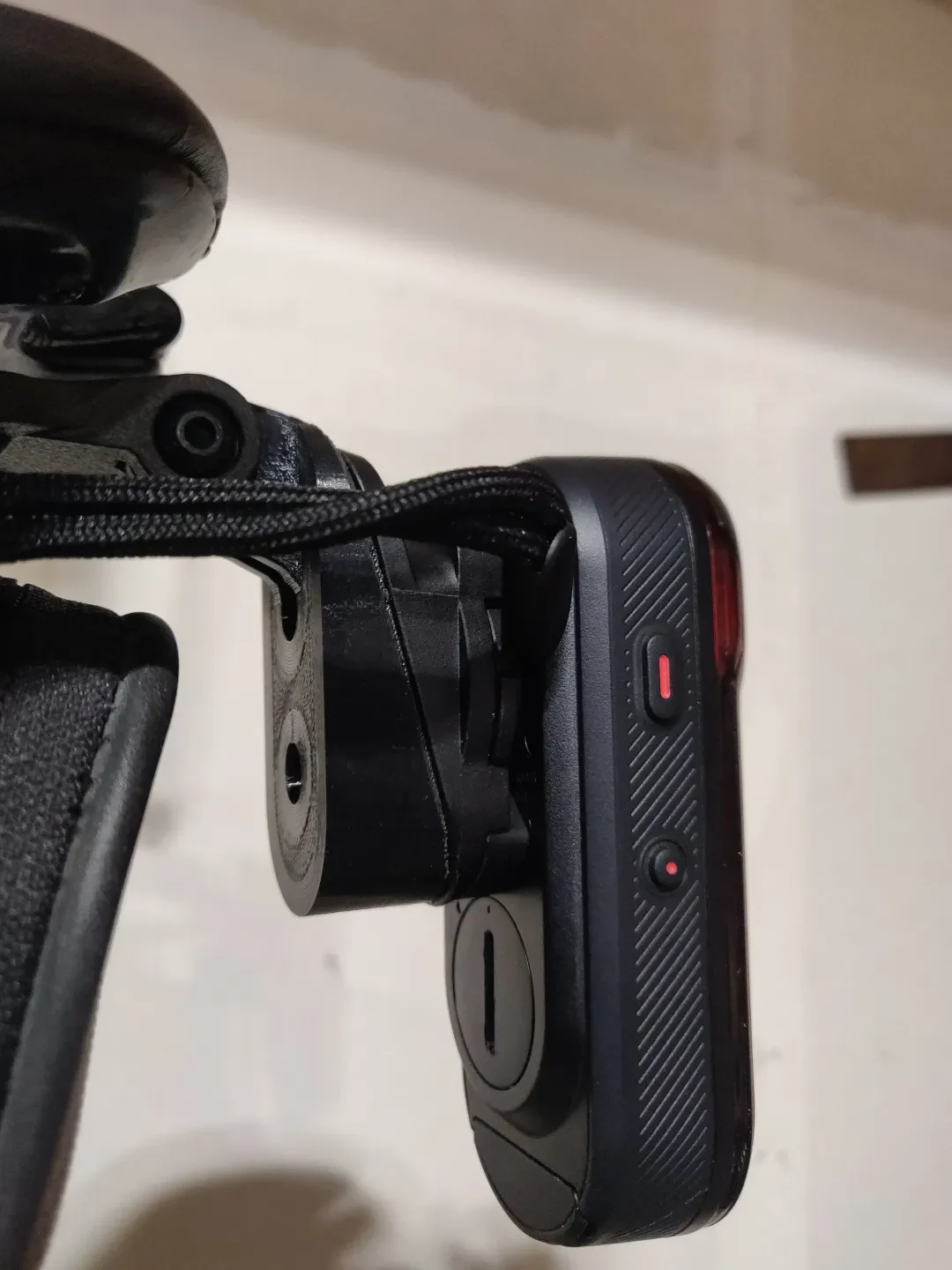

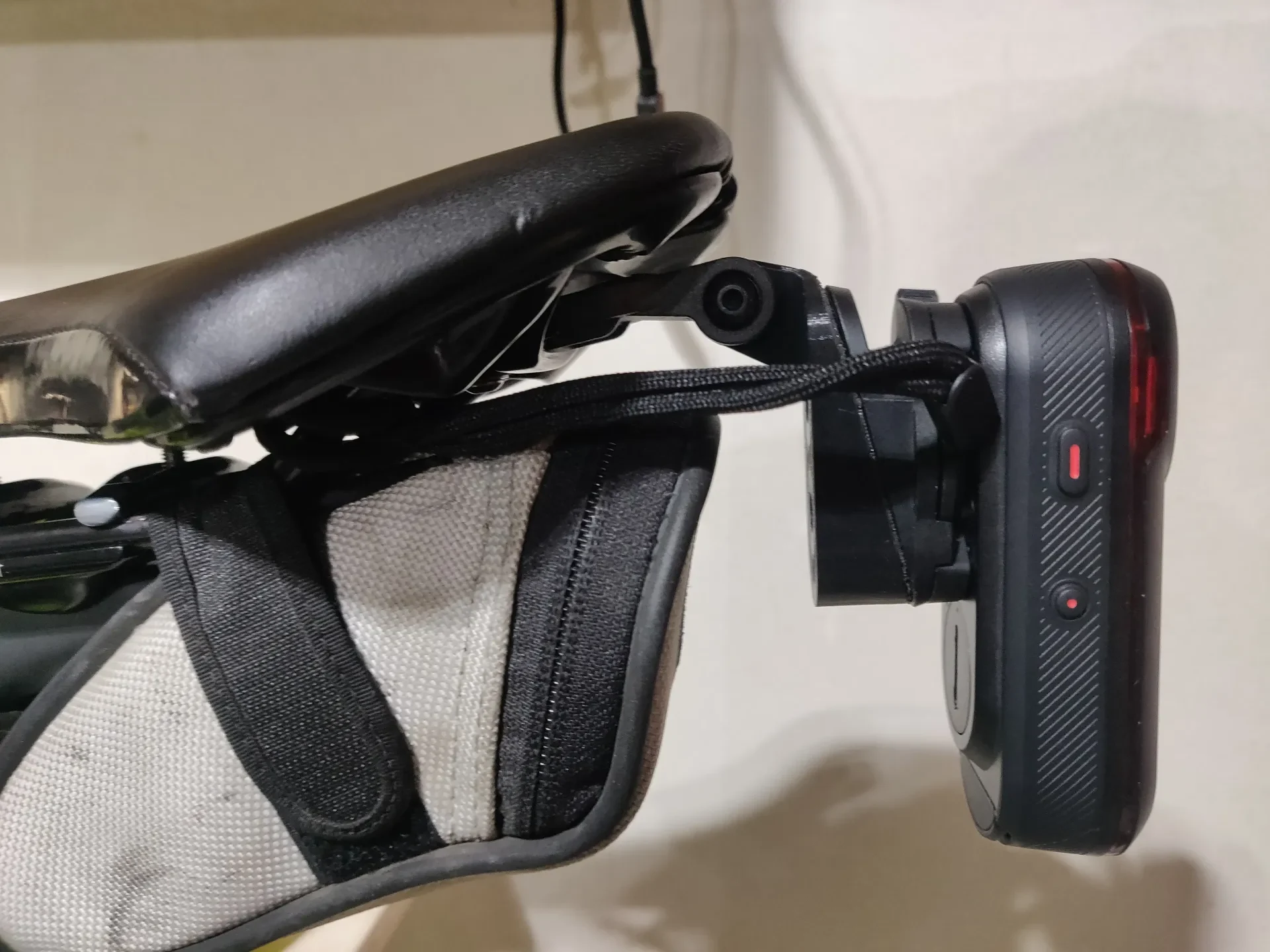

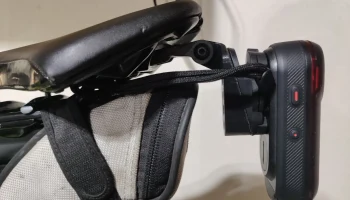

Установите адаптер GoPro на крепление Bup Labs.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Я еще не распечатывал и не тестировал следующие модели:

«Кепка RCT715 с завязкой.3мф»

Я распечатал и проверил на соответствие:

«Металлическое крепление FSA GoPro.3mf»
«Пластиковый адаптер FSA GoPro.3mf»

Я распечатал, подогнал и протестировал в дороге:

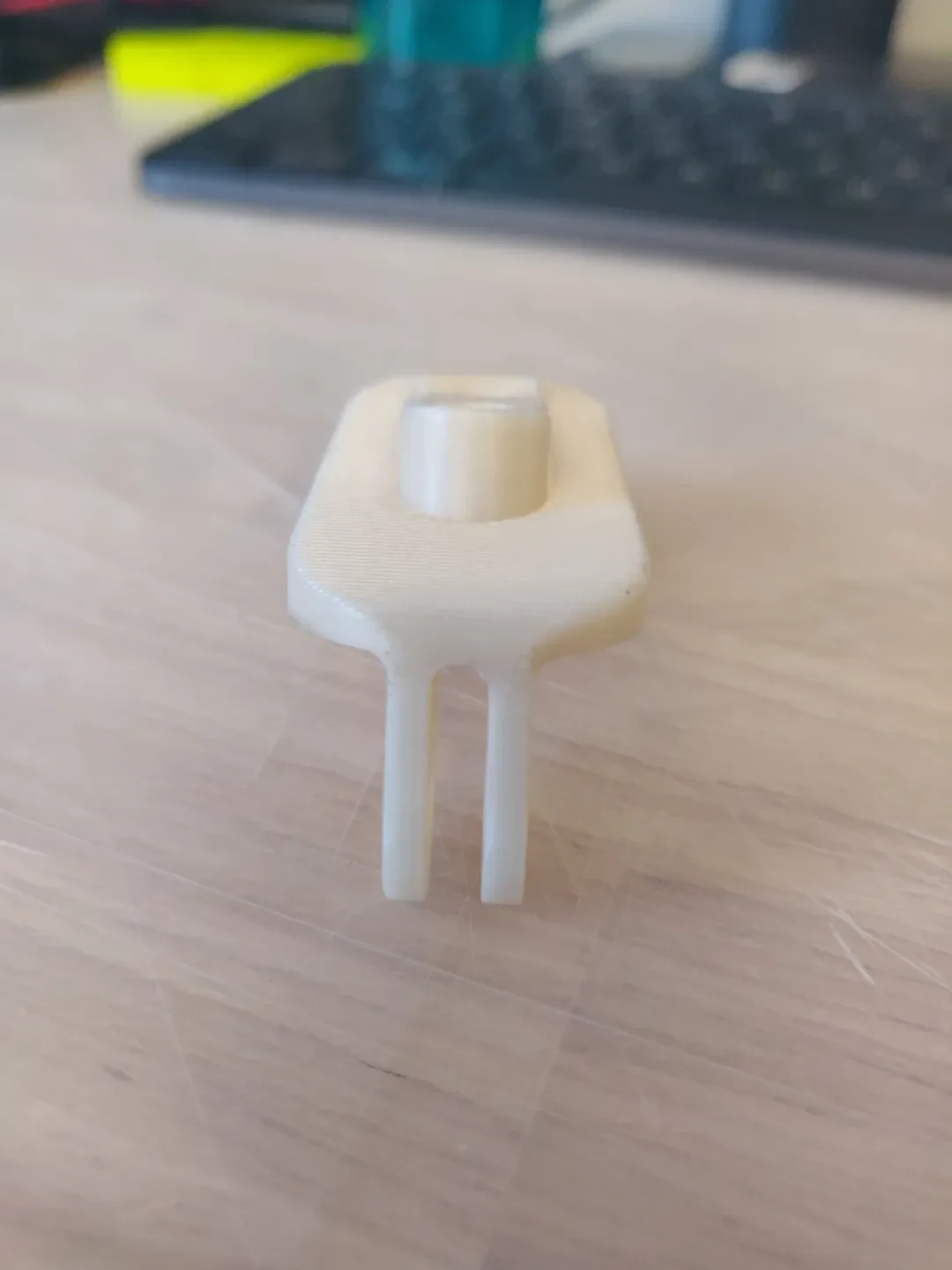

«Адаптер GoPro.3mf»
Примечания/комментарии

Я проехал тысячи миль с печатными пластиковыми деталями на своих велосипедах, без сбоев. У меня есть другие модели, в которых используется та же система крепления GoPro (из PETG), и у меня не было проблем с сохранением ф��рмы или поломкой.

Я также проехал сотни миль с креплениями и адаптерами PLA на своем велосипеде, но они держались не так хорошо, как PETG, но должны работать, пока вы проводите периодические проверки.

На картинках белый пластик — PLA, а черный — PETG.

Я также предоставляю файл Fusion360. Будьте осторожны, я делаю
