Интегрированное крепление на лобовое стекло Toyota 2023-2...

Установите видеорегистратор или электронику на лобовое стекло вашего автомобиля Toyota, используя только штатный кронштейн зеркала.

Никаких присосок или сверления не требуется! Это крепление надежно крепится непосредственно к существующему кронштейну, встроенному в лобовое стекло.

Точка крепления модульного устройства подходит для всех устройств с обычным креплением в стиле GoPro. Для настройки вашего устройства предусмотрено пустое универсальное крепление.

Если вы питаете свое устройство от блока предохранителей автомобиля с помощью предохранительного отвода, вы можете найти бесплатную расширенную крышку блока предохранителей распределения мощности, которая будет полезна для закрытия блока предохранителей, если исходная крышка предохранителя слишком низкая и больше не подходит.

Печать:
Никаких опор не требуется.
100% заполнение.
Печать из PC/PETG/ABS рекомендуется для жаркого климата. PLA может работать в более холодном климате.
Совместимость:
Подходит для всех автомобилей 2023 года выпуска и новее с системой Toyota Safety Sense (TSS) 3.0. Передний модуль совместимых автомобилей выглядит следующим образом:
Подтверждена установка на Toyota Corolla Cross Hybrid 2023 года выпуска.
Подтверждено использование на автомобилях Toyota с номерами деталей крышки зеркала Toyota 864660A070 и 8640116010.
Монтаж:

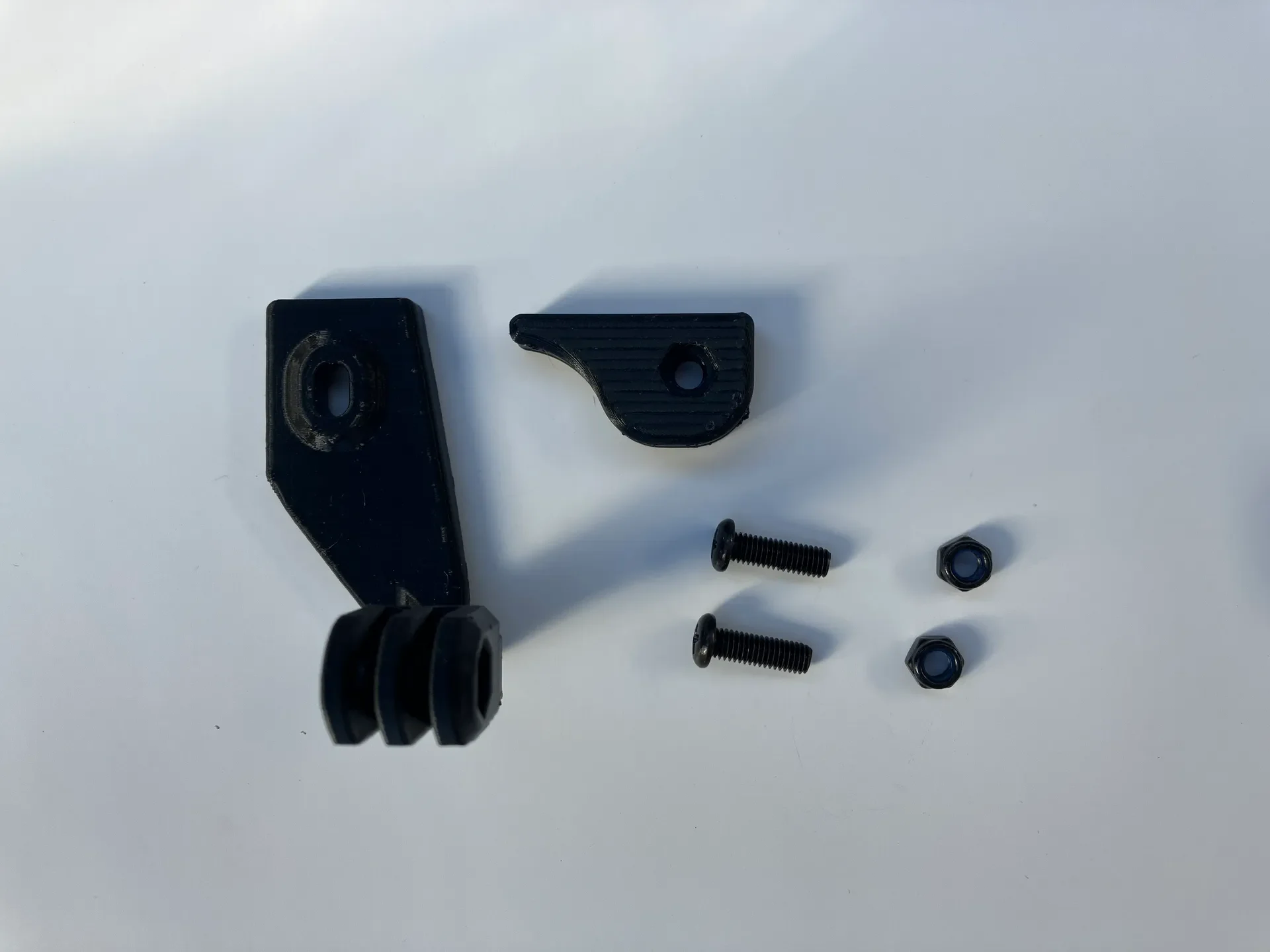

Необходимые детали:
Количество Часть
1 болт М5 х 16 мм
1 болт M5 x 18 мм (рекомендуется длина 16-20 мм)
2 гайки М5
Шаги:
Распечатайте кронштейн, держат��ль гайки и любые адаптеры для конкретных устройств с насадками в стиле GoPro.
Предварительно нарежьте резьбу в отверстии держателя гайки для болтов M5, ввинчивая и отвинчивая болт M5 в отверстии держателя гайки.

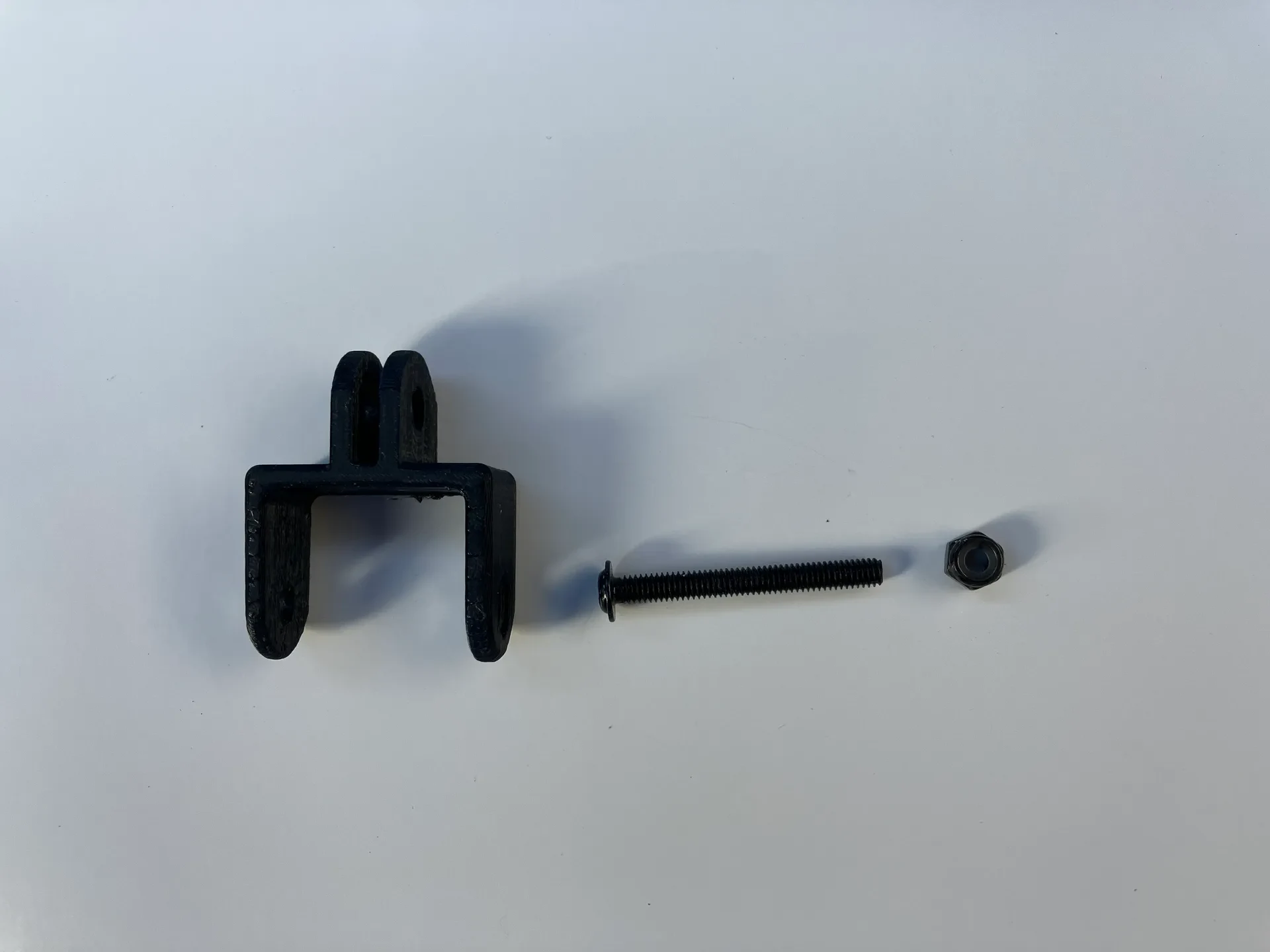

Установите адаптер для конкретного устройства в модульное крепление Mount Arm.
Вставьте гайку М5 в шестиугольное отверстие, расположенное на пассажирской стороне модульного крепления.
Вставьте болт M5 x 18 мм в модульное крепление со стороны привода и затяните его в гайку M5 на противоположной стороне.
Снимите верхнюю крышку внутреннего зеркала заднего вида.
Отогните зеркало заднего вида вниз, чтобы освободить место.
Удерживая верхний внешний край верхней (меньшей) крышки, медленно потяните ее вниз к земле, чтобы расстегнуть два зажима слева и справа на крышке.
Сдвиньте крышку зеркала заднего вида.
Поместите гайку M5 в шестиугольное отверстие на задней стороне гайкодержателя.

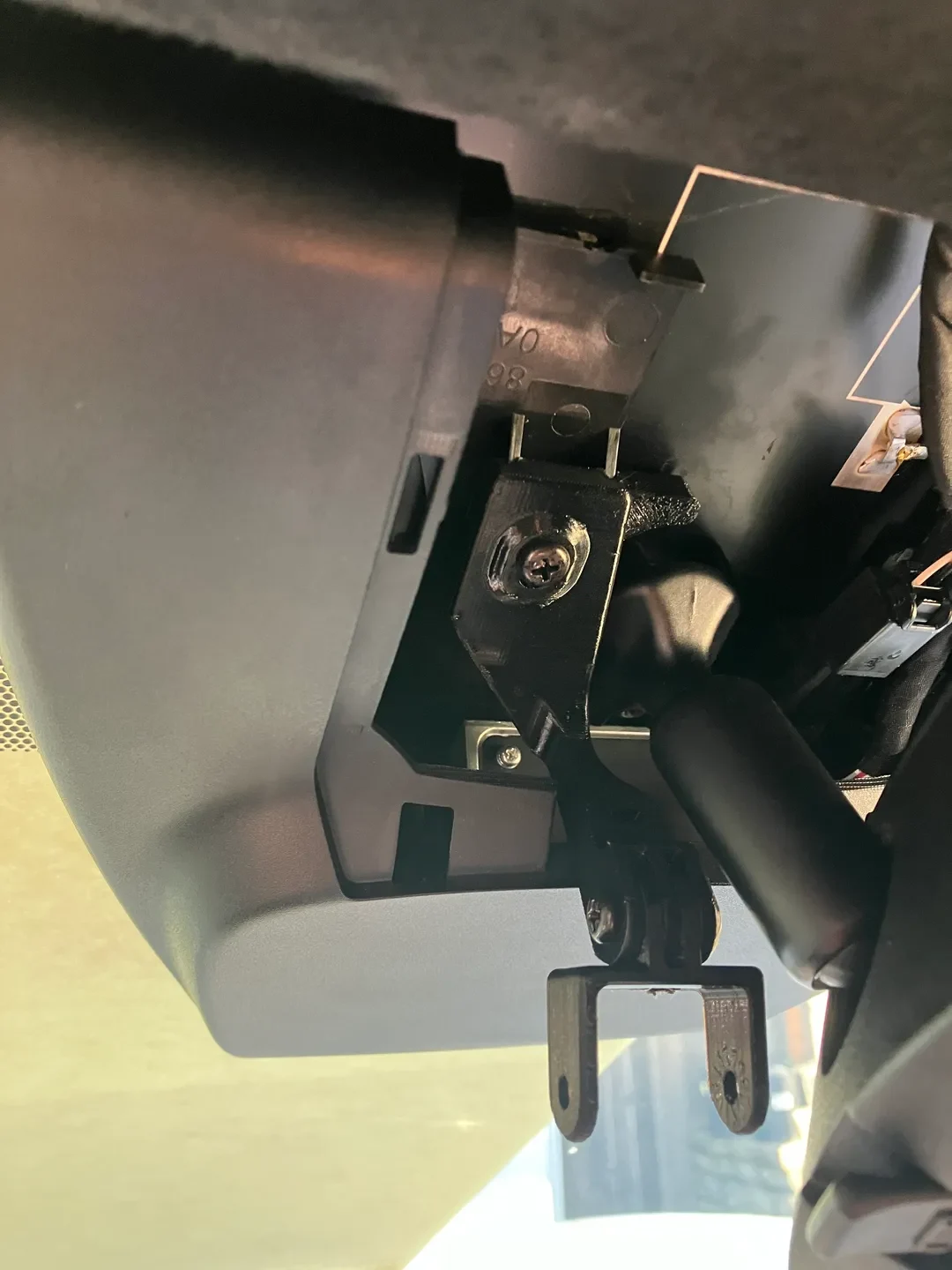

Вставьте напечатанный держатель гаек шестиугольным отверстием, обращенным к лобовому стеклу, в пустой кронштейн крепления заднего зеркала со стороны водителя.
Поместите кронштейн на переднюю часть кронштейна так, чтобы овальное отверстие совпадало с отверстием в кронштейне.

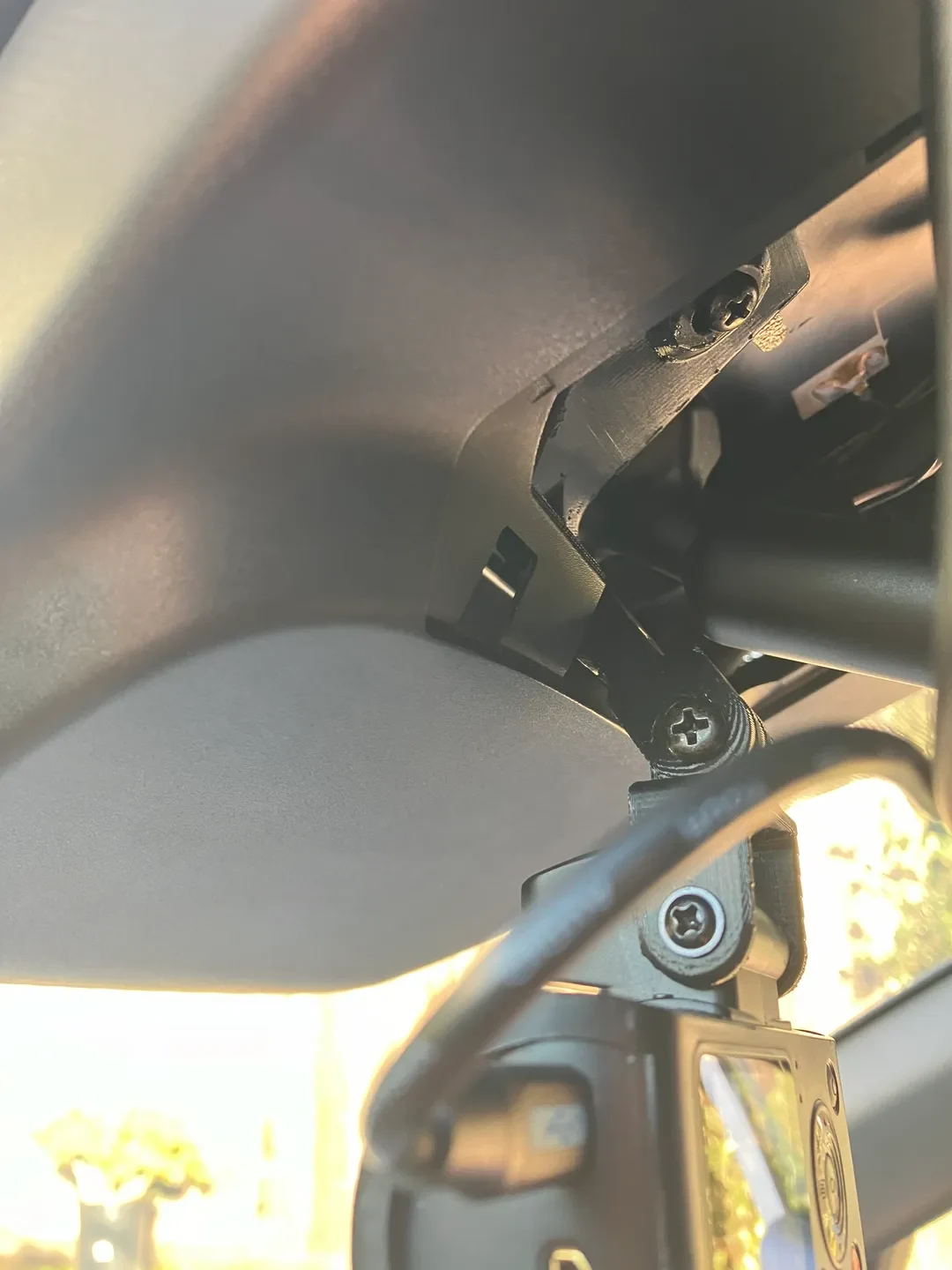

Вставьте болт M5 x 16 мм в овальное отверстие переднего крон��тейна крепления и аккуратно, но надежно затяните его в гайкодержателе. 16 мм — максимальная рекомендуемая длина для этого болта!

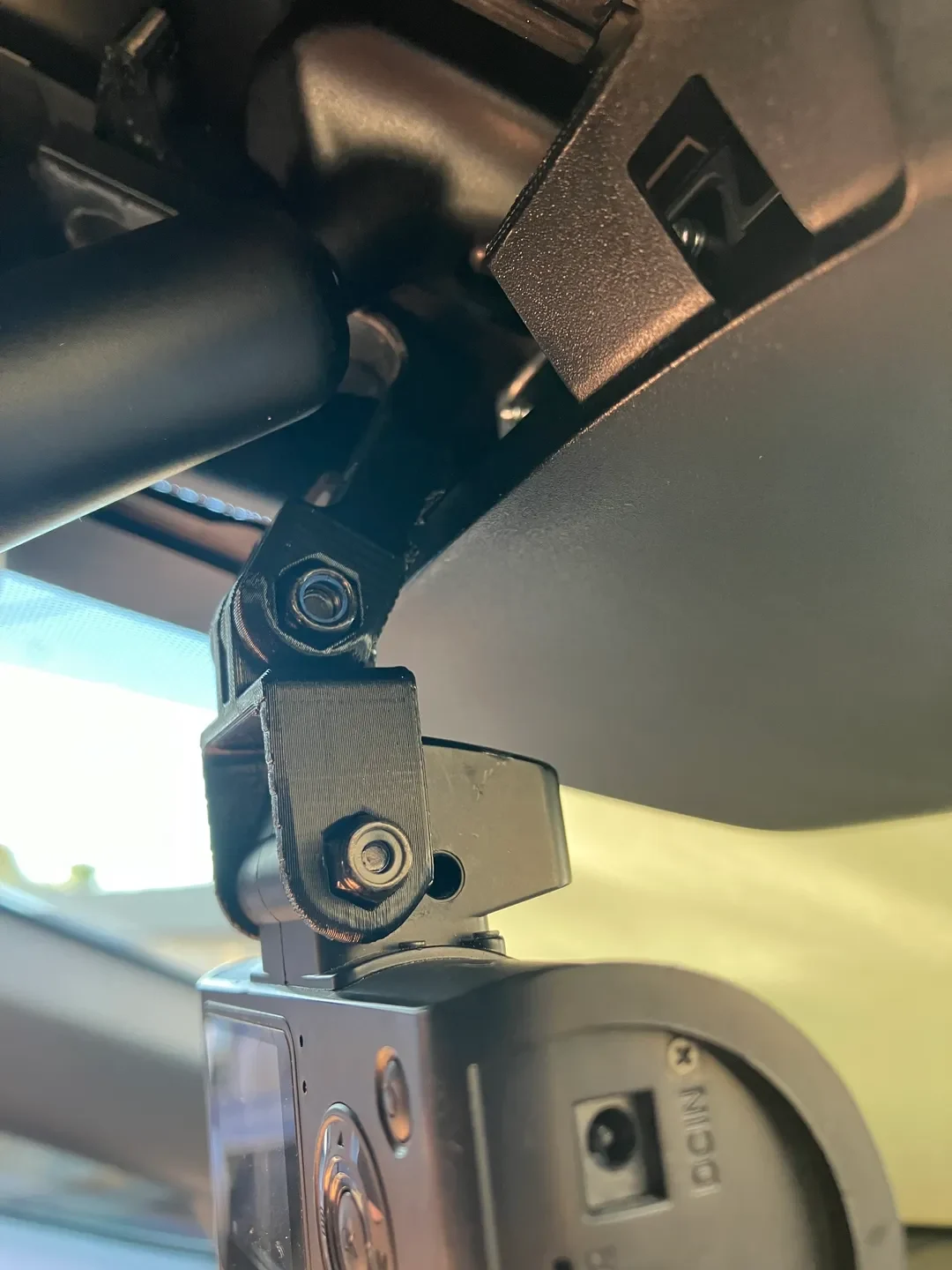

Подключите устройство к адаптеру.
Замените верхнюю крышку внутреннего зеркала заднего вида. Повторно отрегулируйте зеркало заднего вида.
