GarYon v4 - лучшее крепление Garmin для аэрокабины Canyon...

Обновление, ноябрь 2024 г.
НОВАЯ версия 10xx:

Я добавил удлиненную версию своего дизайна GarYon v4, чтобы он соответствовал большим велосипедным компьютерам.

Опыт долговечности:

До сегодняшнего дня я проехал около 3500 км с усиленной оригинальной конструкцией без каких-либо проблем с целостностью (без поломок, без разрывов). Так что конструкция детали, кажется, проверена с моей стороны :-)

Обновление, апрель 2024 г.

Я добавил усиленную версию моего оригинального дизайна. Обновленная деталь имеет внутренние каналы для большей прочности. С оригинальной конструкцией у меня произошел сбой во время одной из поездок. Непонятно, дело ли в дизайне или в дефекте печати. Однако с усиленной конструкцией во время последних поездок у меня не возникло никаких проблем. Наслаждаться!

Фон

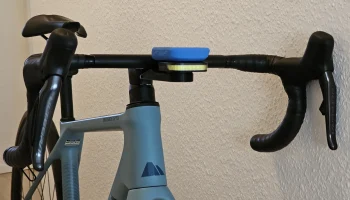

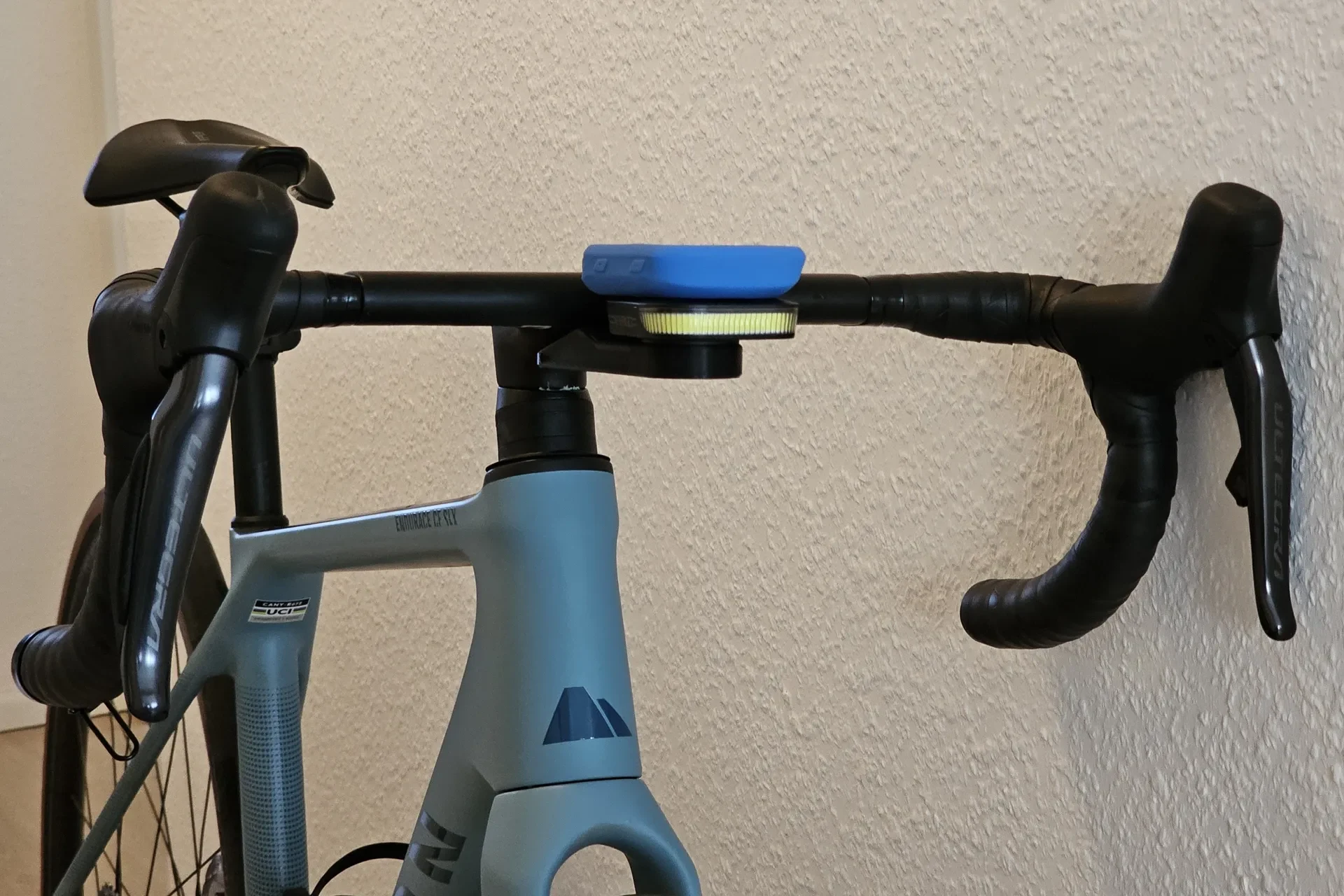

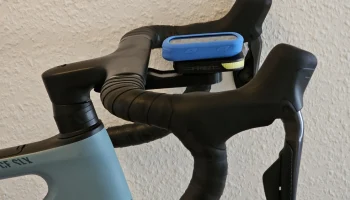

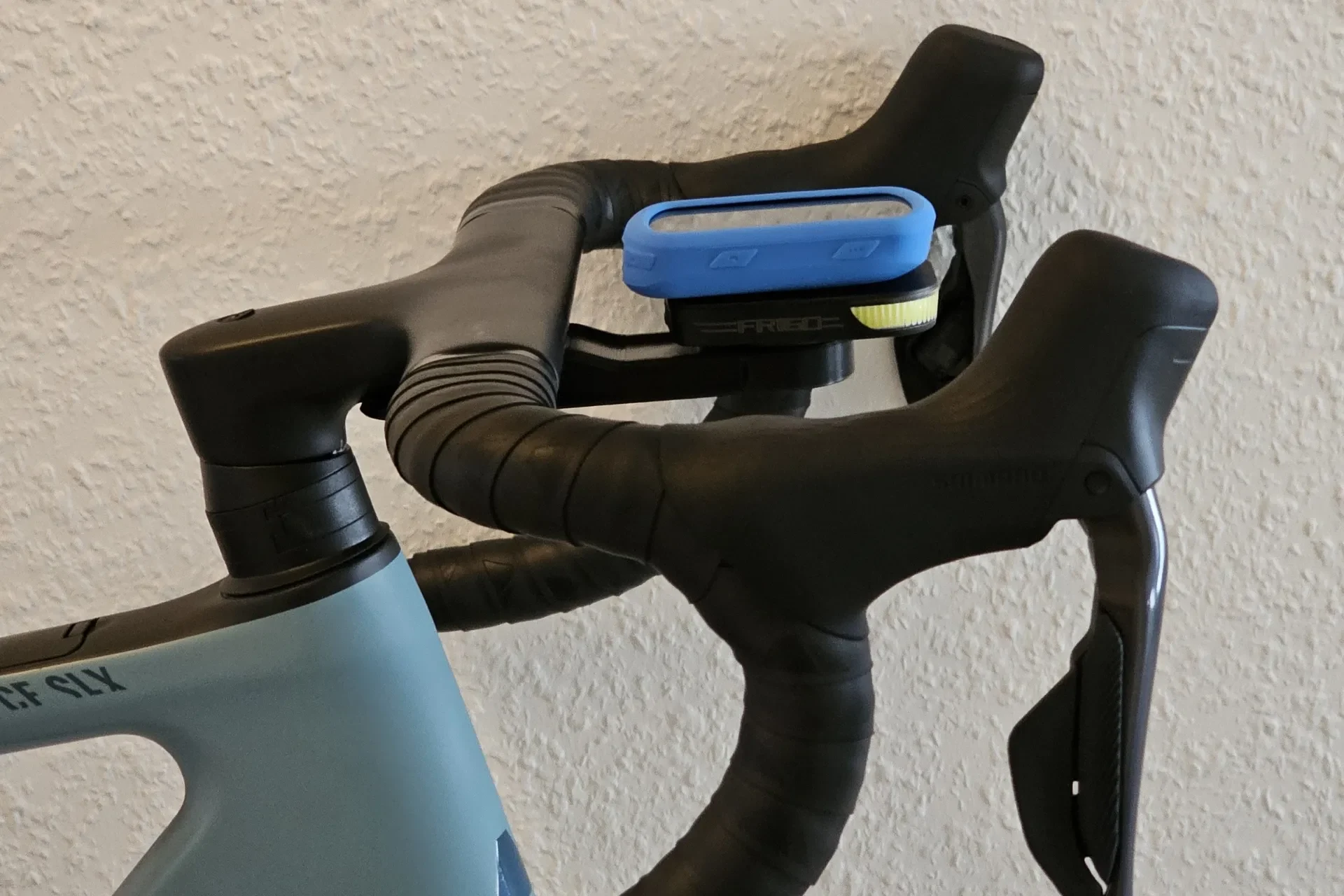

Как и у многих других гонщиков, у меня есть Garmin Edge (серия 8), который я использую во время занятий. Вдобавок к этому я нашел удобный передний фонарь, который можно разместить под самим Edge. При использовании оригинальных креплений от Canyon или некоторых других конкурентов у меня возникла проблема: наклон крепления был слишком большим. В результате сложилась ситуация, что передний фонарь стал как бы бесполезным и стрелял в небо. Кроме того, меня не очень порадовала читаемость велокомпьютера. И последнее, но не менее важное… для меня дизайн как-то не совпадал с дизайном моего велосипеда с его прямыми горизонтальными линиями.

Идея

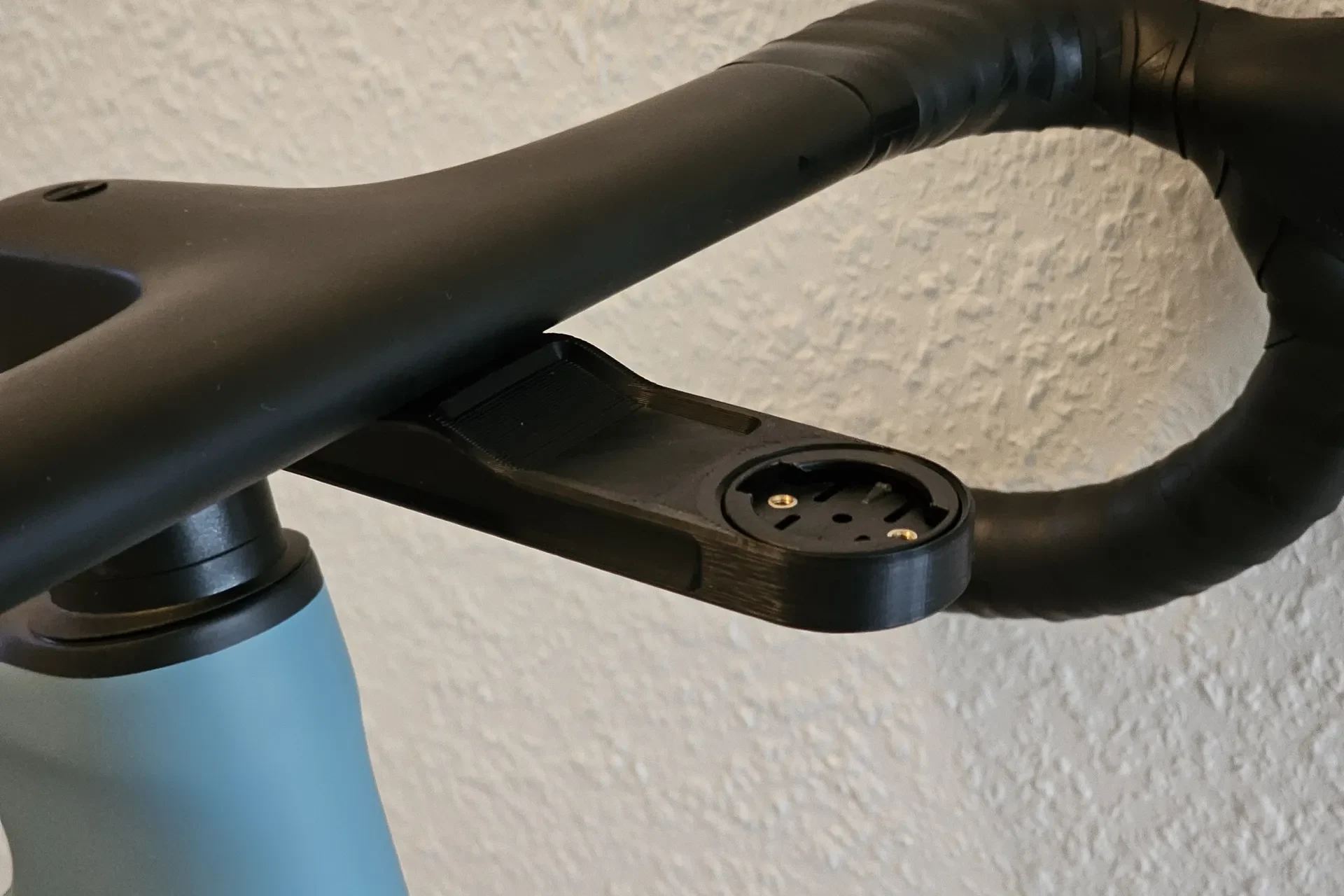

Итак, давайте спроектируем собственный кронштейн, отвечающий всем моим требованиям. В связи с тем, что у меня уже был в наличии один кронштейн от Canyon со специальным привинчиваемым интерфейсом подключения Garmin, я принял решение придерживаться этой концепции. Я знаю, что из-за веса некоторые гонщики могут жаловаться на лишние граммы из-за такой конструкции, но для меня это совершенно нормально. Я также проверил большие рынки, и такие вставки можно найти в разных магазинах. Таким образом, вам не нужно покупат�� оригинальный кронштейн Canyon только для того, чтобы установить интерфейс. Кроме того, в случае каких-либо проблем с износом можно легко заменить вставку. :-)

Я спроектировал кронштейн так, чтобы он подходил к моему Edge 840 без огромного зазора до руля. Эта конструкция также должна подойти для 5-й серии, но я не предполагаю, что она подойдет для 10-й серии. Благодаря специальной вст��вке Wahoo конструкция может подойти и к некоторым велосипедным компьютерам, но, если честно, это всего лишь предположение.

Первая итерация этого проекта имела некоторые структурные недостатки, поэтому это детище называется v4. Я думаю, что в последней версии эти проблемы должны быть исправлены :-) Если у вас есть другой опыт, дайте мне знать.

Инструкции

Я напечатал деталь со следующими настройками:

Материал: АСА
Сопло: 0,4
Высота слоя: 0,2
Периметры: 6
Твердые нижние слои: 6
Твердые верхние слои: 5
Заполнение: 15% гироид
Корпус: Да
Лист для печати: Стальной лист с текстурированной порошковой окраской Prusa (+клей-карандаш)
Наслаждайтесь!

И оставьте комментарий «сделать», если хотите :-)

/!\ ВНИМАНИЕ /!\

Использование на свой страх и риск. Я не несу никакой ответственности за любой ущерб вашей частной собственности и не несу никакой ответственности, если вы используете этот кронштейн во время каких-либо поездок. Это частный проект без какой-либо коммерческой подоплеки. GARMIN и CANYON являются зарегистрированными торговыми марками, мне никакие права не принадлежат.
