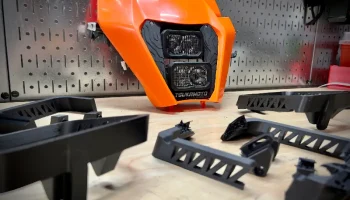

'17-'23 Рамка фары KTM для светодиодов Diode Dynamics SSC...

Журнал изменений

V3

Отверстие для болта нижнего фонаря смещено вперед, чтобы обеспечить больший диапазон движения при слабом освещении.
Усиленный паз в рамке, который сопрягается с нижним креплением фары маски фары.

V2

Улучшены выступы для более надежной печати.
Смоделированные поля для уменьшения деформации при печати из АБС-пластика.
Добавлен рельеф в рамке, позволяющий использовать гнездо диаметром 8 мм для удержания неййлоковой гайки для крепления фонаря.
Требуемое оборудование:
4x нагревателя M3x~5 мм
4 болта с потайной головкой M3x8 мм из нержавеющей стали.
2 нагревательных элемента M5x5-8 мм
2 болта из нержавеющей стали M5x10 мм.
1 болт из нержавеющей стали M5x25 мм.
1 стандартная гайка M5
2 болта из нержавеющей стали M5x60 мм.
2 нейлоновые гайки M5
4 нейлоновые шайбы M5
Проводка:

Проводка КТМ:

Коричневый — 12 В, минус/земля
Белый — ближний свет
Синий — дальний свет
Зеленый — парковочный свет

Разъем KTM для подключения к заводской проводке:
4-позиционный разъем MTW — тип Hitachi для клемм 0,110-2,8 мм

Рекомендуемый модернизированный разъем: (требуются специальные инструменты для обжима)
Sumitomo 4-контактный MT .090 — герметичный разъем 2,3 мм

Фары:

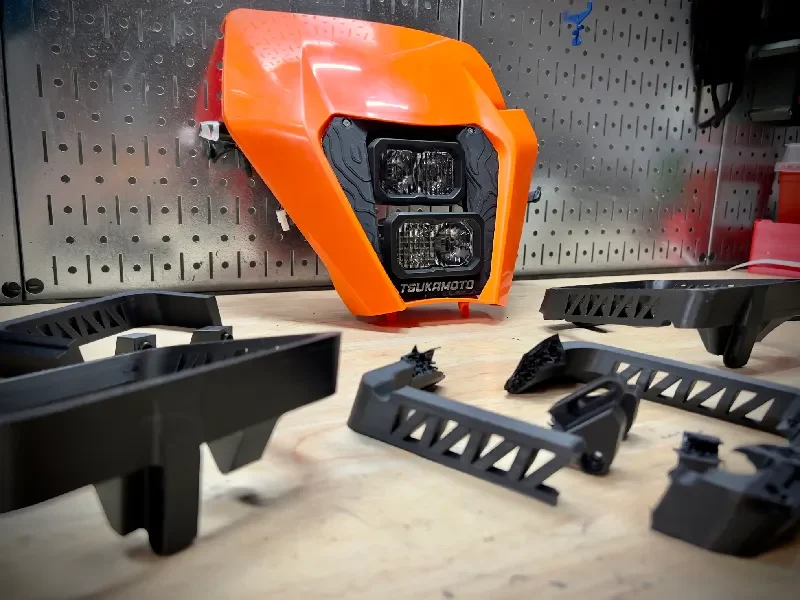

В этой рамке светодиодной фары используются 2 светодиодных блока Diode Dynamics SSC2. Я выбрал фары SSC2 Pro — одну с оптикой SAE и одну с «комбинированной» оптикой.

Потребляемая мощность «Pro» (на лампу): Дальний свет: 25,6 Вт, Подсветка: 0,7 Вт
Diode Dynamics — модуль SSC2 Pro (без присоединения и денежной выгоды)
Потребляемая мощность в режиме «Спорт» (на лампу): Дальний свет: 7,7 Вт, Подсветка: 0,7 Вт
Diode Dynamics — Sport Pod SSC2 (без присоединения или денежной выгоды)

Примечание. Если у вас карбюраторный велосипед, подумайте, достаточна ли мощность статора для освещения. Baja Designs опубликовала отличную диаграмму, в которой перечислены результаты каждой модели и года выпуска.

Применимость:

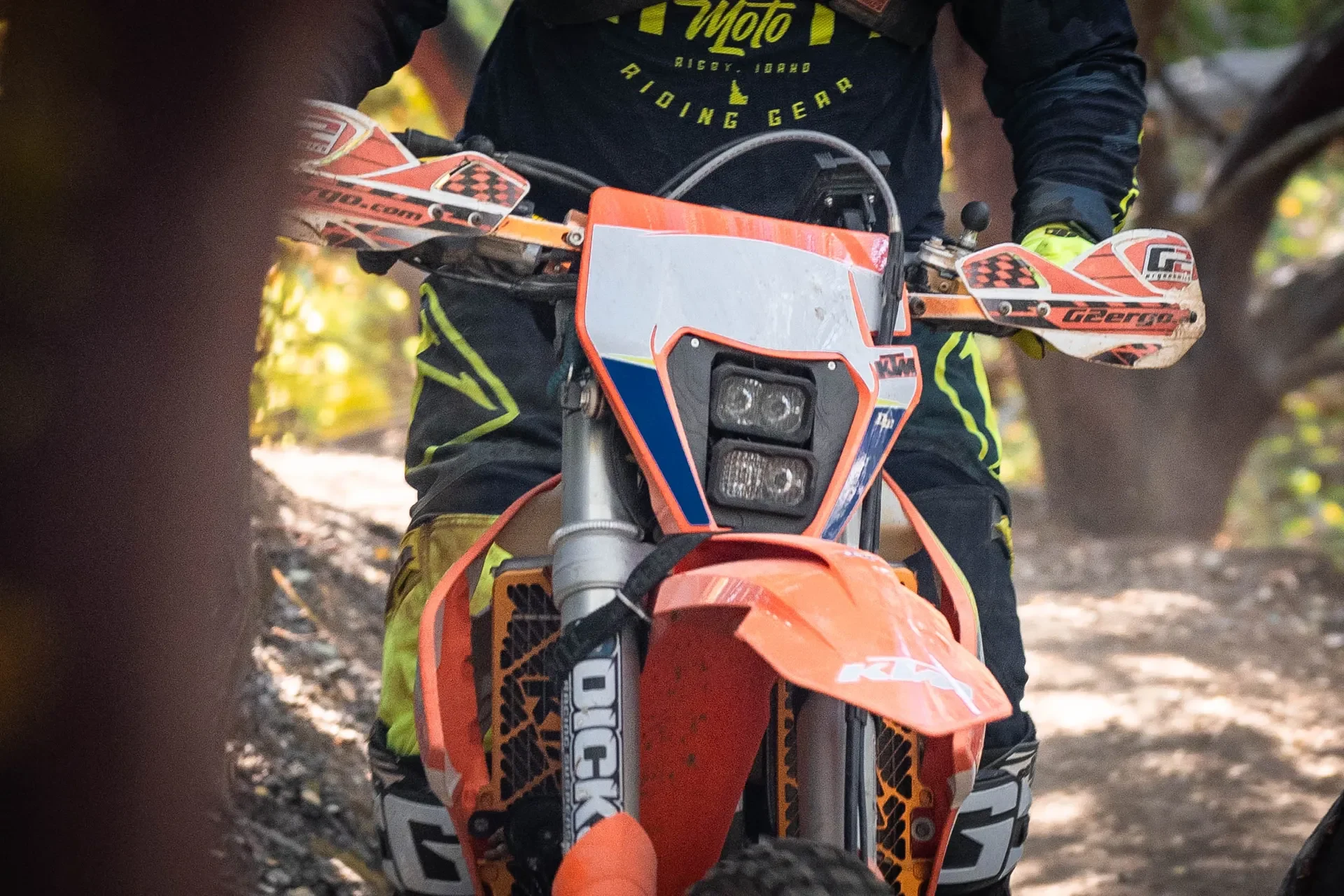

Это работает с масками для фар KTM для внедорожных велосипедов 2017-2022 (соревнования)/2023 (эндуро).

Можно модернизировать KTM «12-16» с помощью маски фары и крыла «17-23», но перед попыткой обязательно проведите собственное исследование, чтобы подтвердить установку.

Советы по печати:
Рекомендуется ABS, PA, PA-CF/GF. В зависимости от вашего принтера и нити накаливания может потребоваться масштабирование модели по осям X, Y и Z. Я рекомендую калибровку размеров на более мелких объектах, чтобы определить процент масштаба вашей нити.
Для прочности рекомендуется ≥4 периметров и ≥30% заполнения.
Расположите раму фары лицевой стороной вниз на рабочей пластине. Требуются некоторые поддержки.
Добавьте поля, чтобы минимизировать деформацию лицевой панели и рамы.
