Garmin Varia Rack Mount

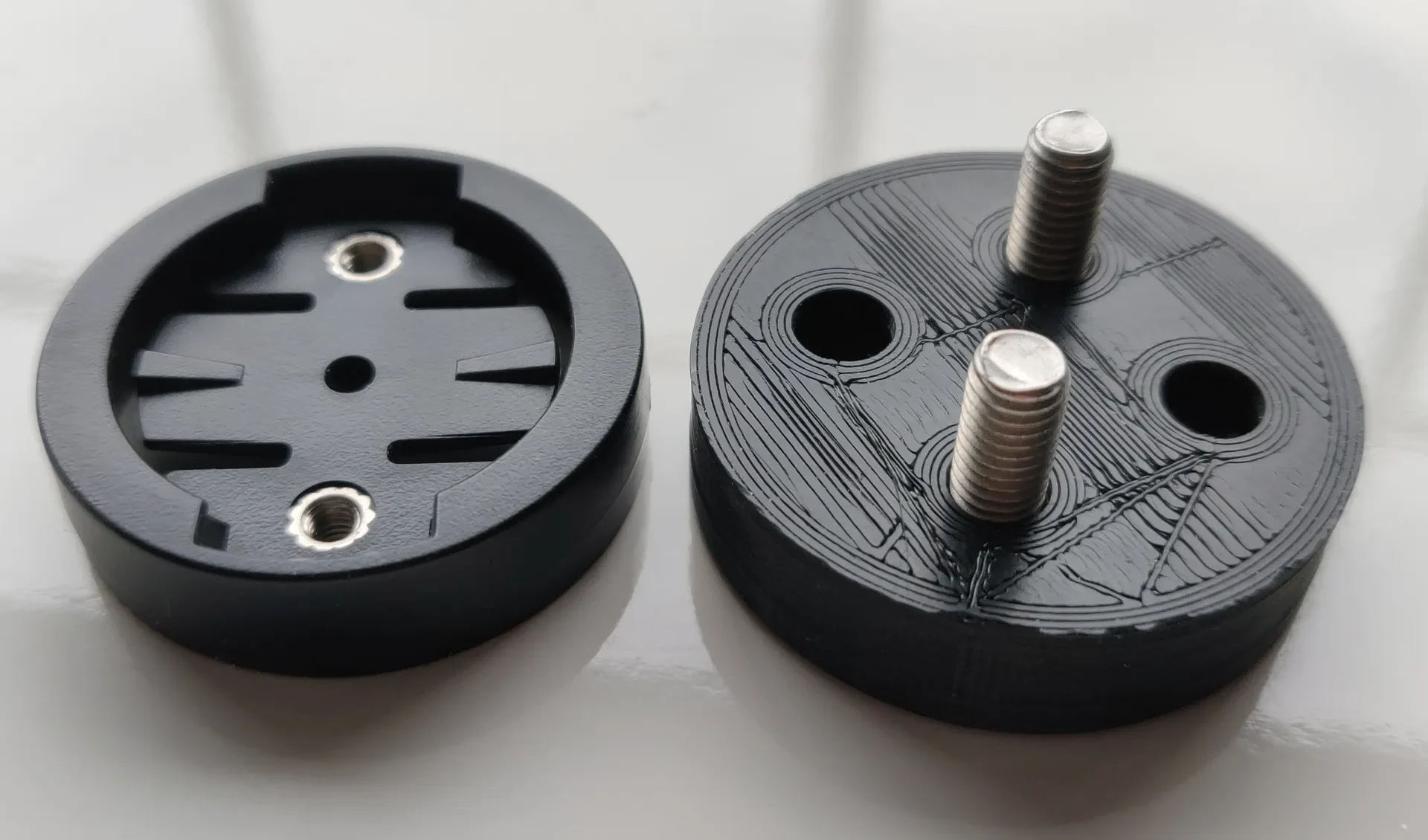

This is a rear bike rack mount which uses a Garmin quarter turn insert. My rack light mount has two holes 19mm apart and accepts M5 screws. The M5 hex head screws I used for this came off my previous rear light's mount.

Требуется:

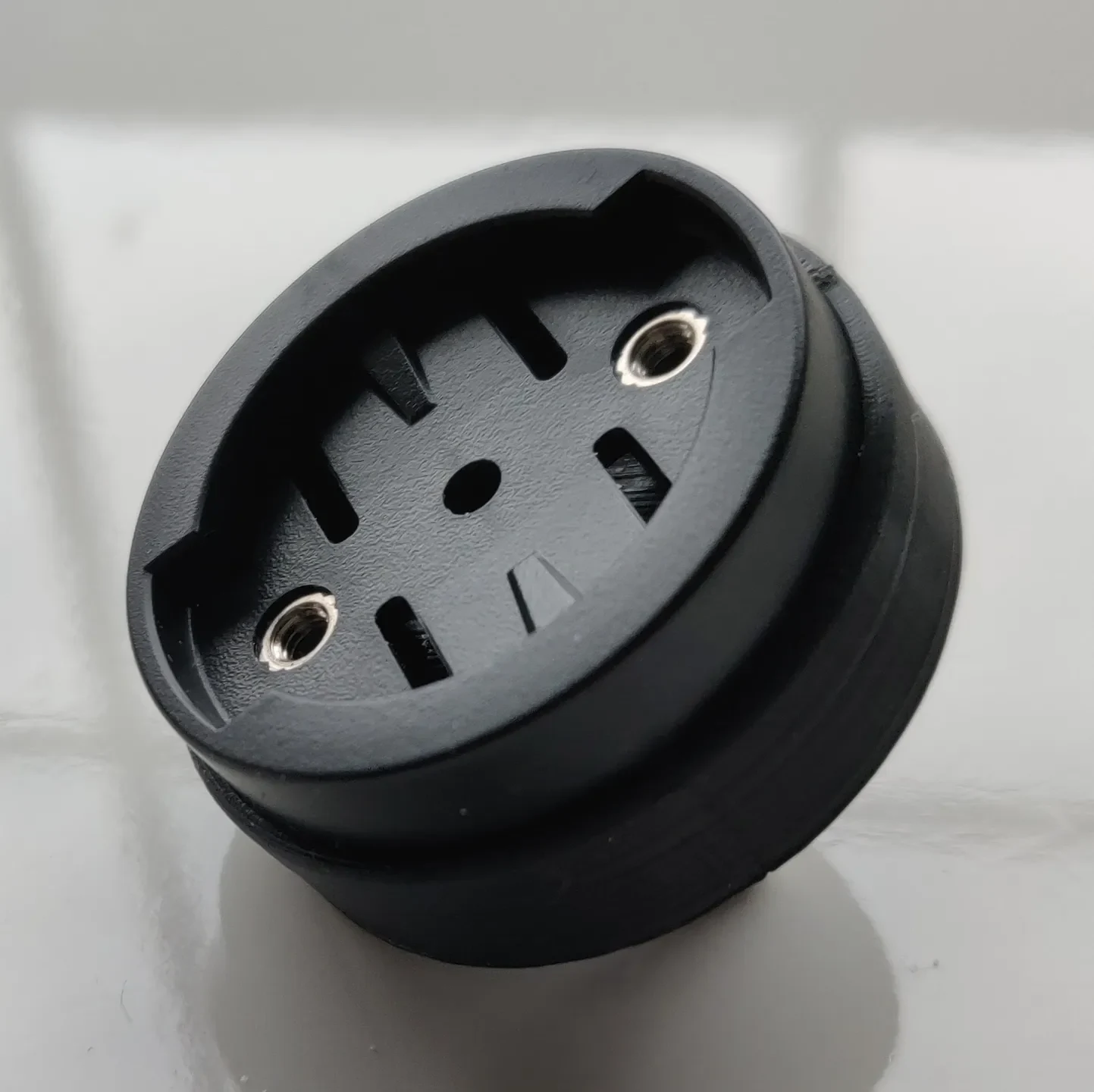

Garmin quarter turn insert. 33.3mm diameter, screw holes are 3mm and are set 20mm apart, each 10mm from center.
2 винта M3 с шестигранной головкой и резьбой длиной 6 мм. Шляпки имеют ширину около 5,5 мм.

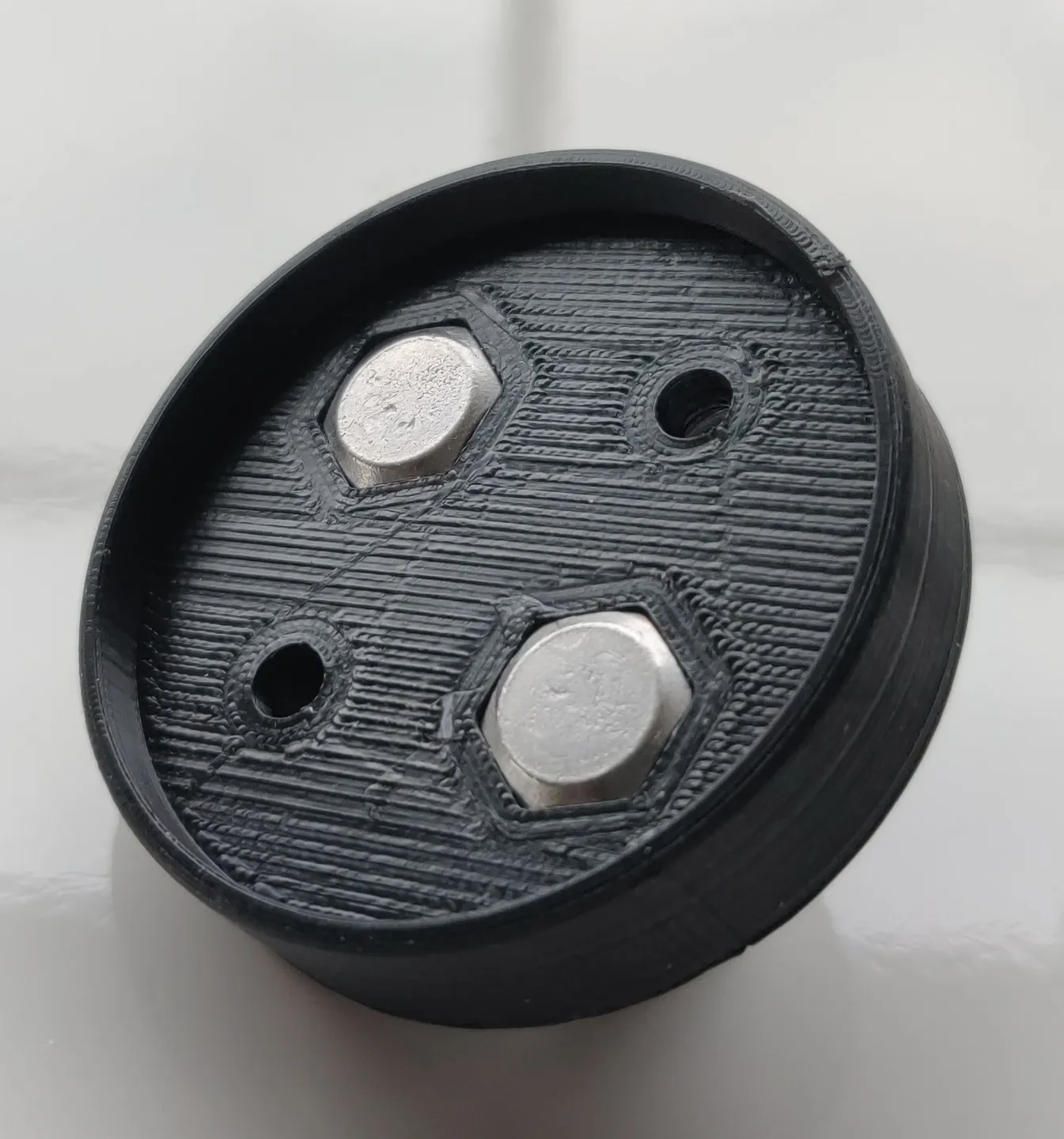

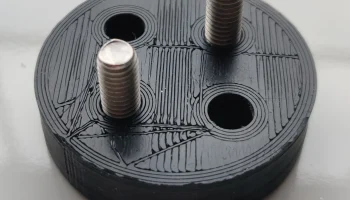

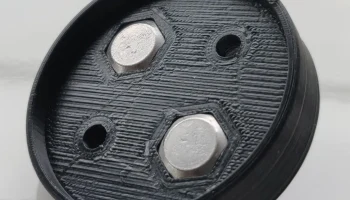

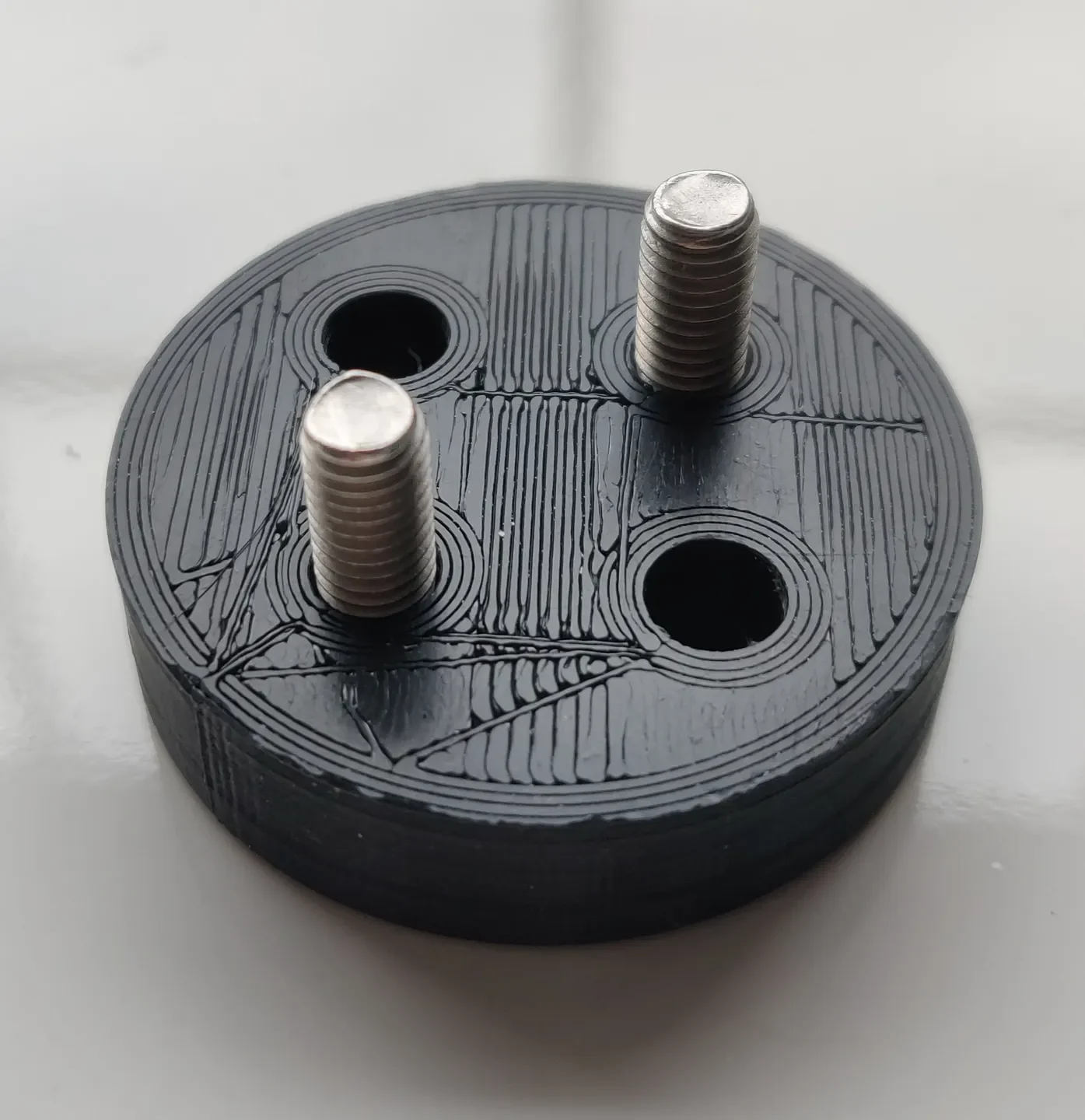

2x M5 hex head screws. Шестигранные головки имеют диаметр 8 мм, а длина резьбы 12 мм.

I printed this in PLA at 0.1mm layer height with a 0.4mm nozzle. Я использовал опоры только для небольших отверстий для винтов. If I were to do this again I would add a sacrificial layer across the screw hole.

Обновление:

Добавил новую версию модели. The original didn't have enough clearance for my fenders. В новой версии радар перемещается вверх на 32,5 мм. I have been using this version for a couple of months now and it works great. Требования такие же, как и у оригинала.
