Мини-самобалансирующийся электрический велосипед Surron Fingerbike!

Хотите повсюду брать с собой Surron? Что ж, теперь вы можете. Сборка этой модели непростая, но вы справитесь! Теперь он самобалансирующийся и полностью электрический!

Сборка для этого сложна, но когда вы закончите, она будет очень полезной.

Печатайте с органическими опорами или опорами ��ля деревьев с ориентацией, показанной на моделях. Возможно, вам придется предотвратить образование опор в некоторых местах, например, внутри области прессовой посадки двигателя, поскольку это можно печатать без опор.

Необходимые инструменты:

Горячий клеевой пистолет
Супер клей
Паяльник
Термоусадка
Припой
Точечная сварка (опционально)

Необходимые материалы:

-Этот весенний пакет содержит лучшие размеры (и самый дешевый): https://www.amazon.com/CREEYA-Compression-Assortment-Different-Stainless/dp/B08KD5Q2P7
ИЛИ
1 пружина от ручки Pilot G2 (или аналогичной): https://www.amazon.com/Pilot-Retractable-Premium-Roller-31020/dp/B001GAOTSW/
2 Пружины от Uniball 207 Plus+ (или аналогичного): https://www.amazon.com/uni-ball-Retractable-Black-0-7mm-Medium/dp/B0B4BJR5X3/
1 купленная в магазине палочка Smore (внешний диаметр около 5 мм) (должна подойти, но я не проверял): https://www.amazon.com/NadaKin-Marshmallow-Roasting-Skewers-Barbecue/dp/B083VRLMKJ/
1 бумажная соломинка (внешний диаметр около 6 мм)
2 шампура для барбекю (тонкие)
Двигатели N20 без коробки передач: https://www.amazon.com/dp/B097M8PC53?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1
Батарейки Lipo емкостью 100 мАч, 1 с: https://www.amazon.com/dp/B07Q7G7YPT?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_4
Зарядное устройство для аккумуляторов Lipo на 1 с: https://www.amazon.com/dp/B074M77J5M?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2 (при использовании этого зарядного устройства обязательно установите для него значение 0,2 А при использовании аккумуляторов с разъемом micro JST 1.25)
Разъемы JST 1.25: https://www.amazon.com/dp/B013JRWCBU?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1.
Микроползунковый переключатель (или аналогичный): https://www.amazon.com/Mini-Micro-Slide-Switch-Breadboard/dp/B0DN69L9SG
Небольшой кусочек никелевой полоски (опционально)
Резиновая лента: я еще не нашел идеальную, но обнаружил, что плоская лента длиной 3,5 дюйма, максимально тонкая, работает хорошо. Я заставил ее работать в режиме 2s, используя резиновую ленту размера 19. Лучшая версия: я смог сделать хорошо функционирующую версию, используя эластичную резиновую ленту фирмы Alliance Advantage размера 18: https://www.amazon.com/dp/B008X09MY4?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Перезаряжаемые предохранители PTC, работающие над устранением некоторых проблем с мини-велосипедом. Это не те, которые я купил, потому что те, что у меня пропали, но они достаточно близки: https://www.amazon.com/BOURNS-MF-R090-Fuse-New-Quantity-100/dp/B0087P5X48/

Инструкции по сборке:

Горячий клей в куске шампура для барбекю, чтобы прикрепить поворотный рычаг к раме.
Склейте колеса суперклеем, колеса с плоскими сторонами вместе, а колеса с закругленными сторонами вместе.

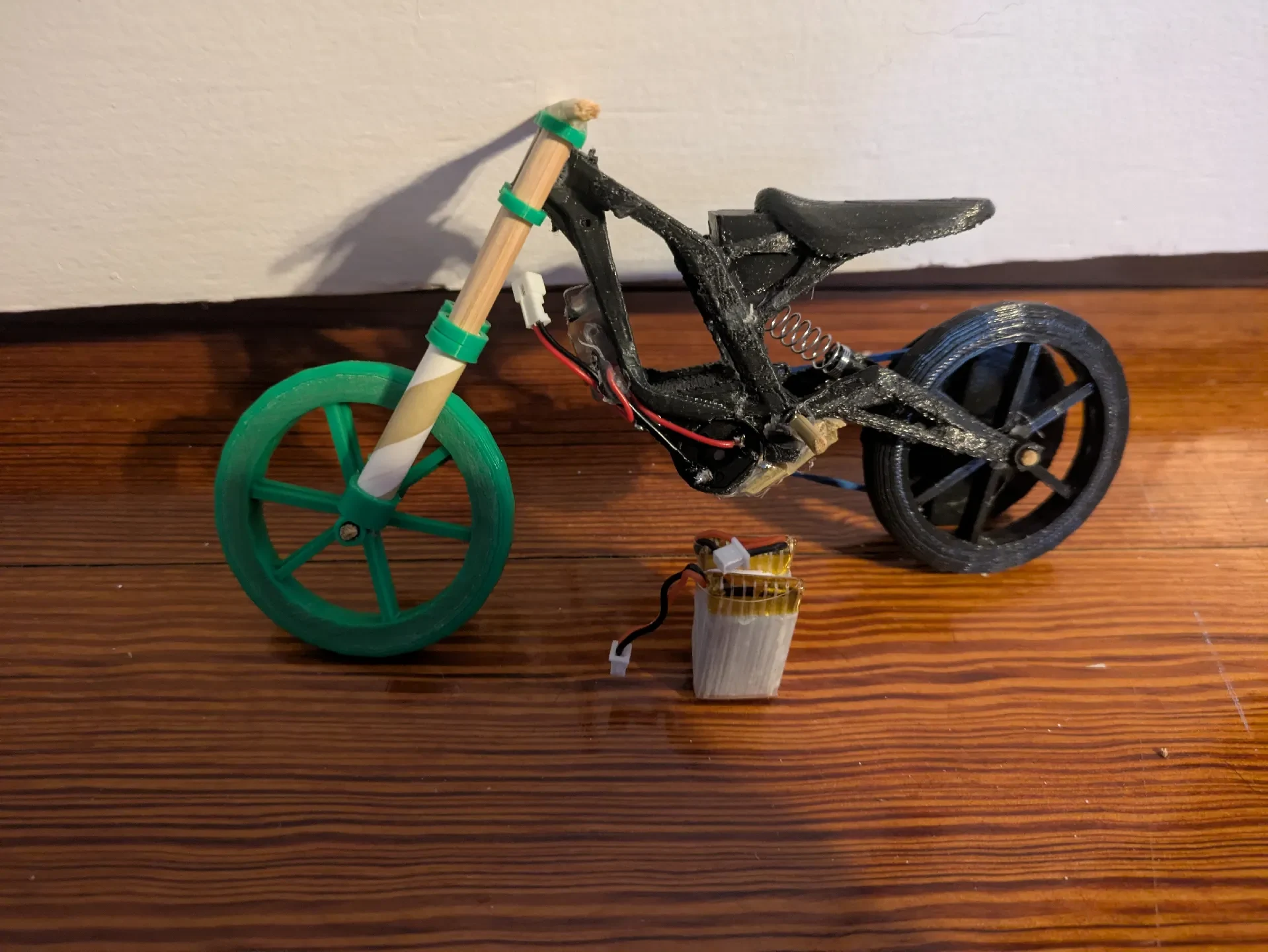

Скрепите 2 батареи вместе, как показано на фотографиях.
Прикрепите небольшой шкив к двигателю N20. Я сделал это, сложив кусок никелевой полоски и приварив его к валу двигателя портативным сварочным аппаратом. Затем я использовал горячий клей и суперклей, чтобы прикрепить небольшой шкив к валу двигателя. Я считаю, что для его крепления можно использовать припой или просто много клея, но я не пробовал это сам.
методы.
Затем протолкните двигатель через отверстие для двигателя на раме со шкивом на правой стороне велосипеда.
Припаяйте схему подключения, показанную на фотографиях, для конфигурации 1s. Если вы хотите использовать самобалансирующуюся конфигурацию 2s, адаптер для нее вы сделаете позже.

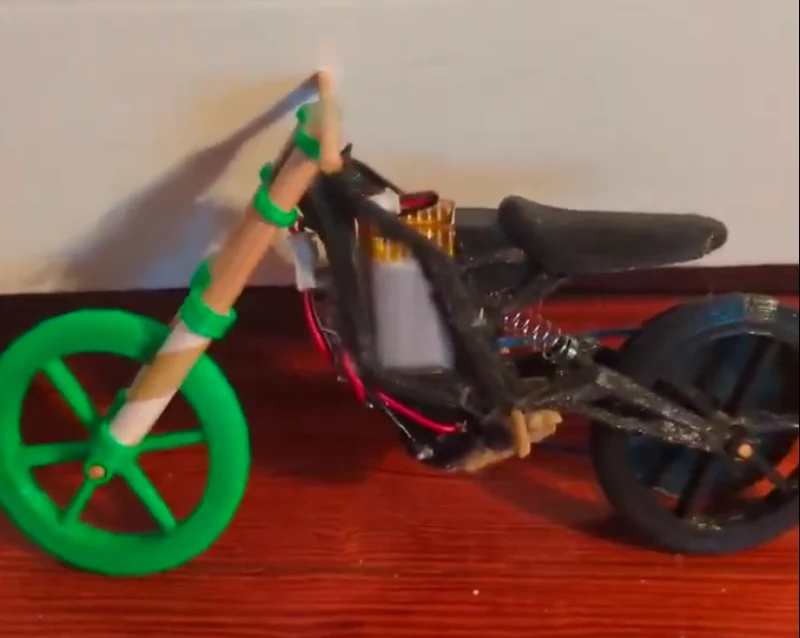

Приклейте всю электронику к передней час��и велосипеда, как видно на фотографиях.
Подготовьте шампур для барбекю длиной около 2 дюймов.
на одном конце прикрепите большой шкив с большим количеством клея, однако, чтобы клей не попал на более длинную часть шампура для барбекю, старайтесь наносить клей только снаружи.
проденьте этот узел через отверстия в задней части заднего поворотного рычага и заднего (с закругленными сторонами) колеса.
Теперь прикрепите заднее колесо к этой детали шампура, оставляя на каждой стороне как можно меньше клея.
