Съемник сердечника клапана только для Presta.

Наконец-то я решил исправить первоначальную проблему благодаря написанию пользователя cmh. Я уже знал, что это не работает, но поленился и так и не исправил это.

Я дал ссылку:

https://grabcad.com/library/presta-valve-1
https://grabcad.com/library/valve-core-tool-vc-1-1

Какие САПР были созданы Джаредом в GrabCAD?

Инструмент Стэна использовался только для определения общих размеров тела.

Я попробовал использовать свой цепной инструмент от Topeak Ratchet Rocket на съемном сердечнике клапана, и он работает, как заявлено.

Я снял это измерение (4,1 мм поперек лысок) и переделал его в своей модели SLDPRT.

Большинство других параметров некритичны для функции, поэтому я оставил их как есть.

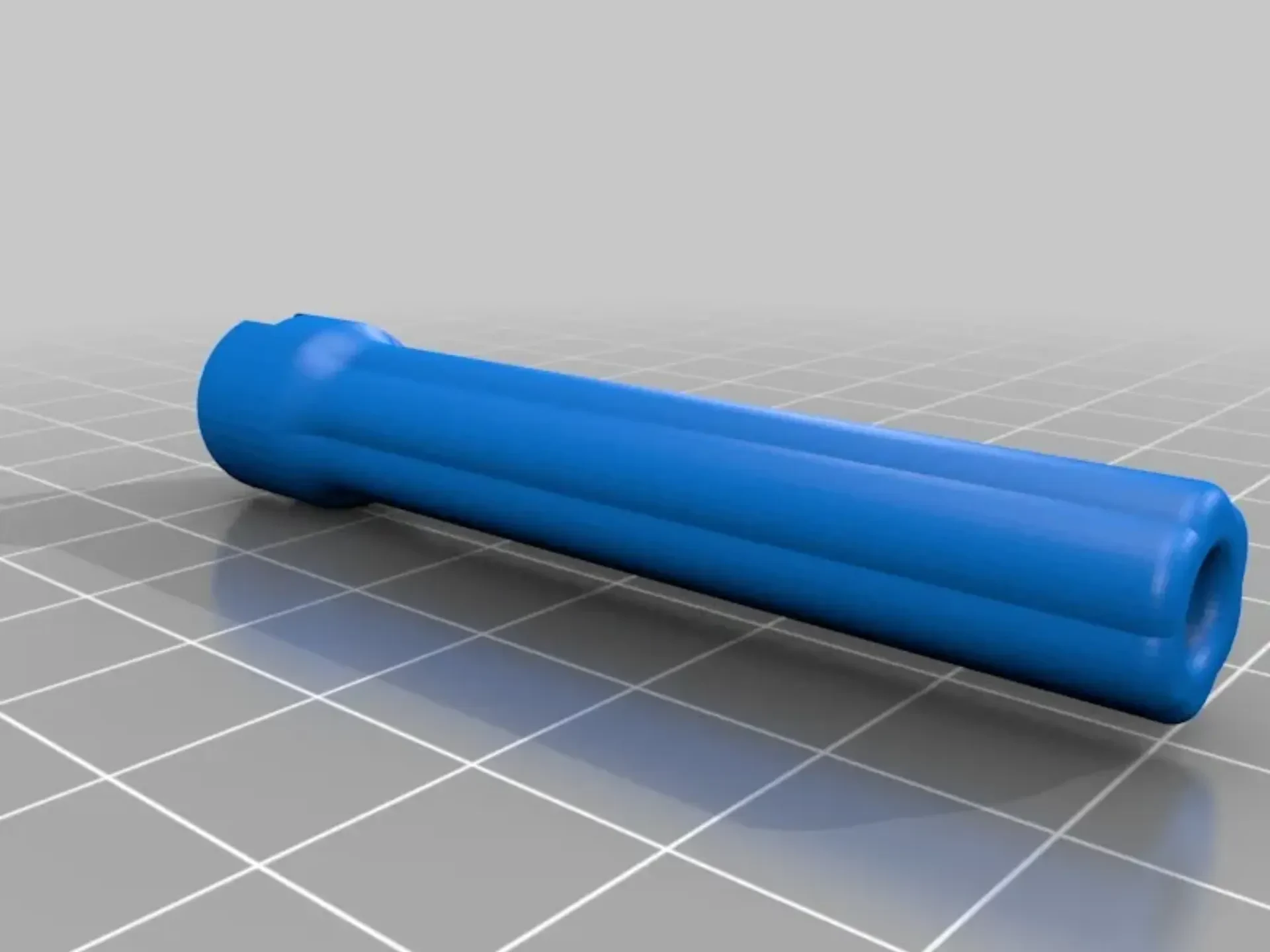

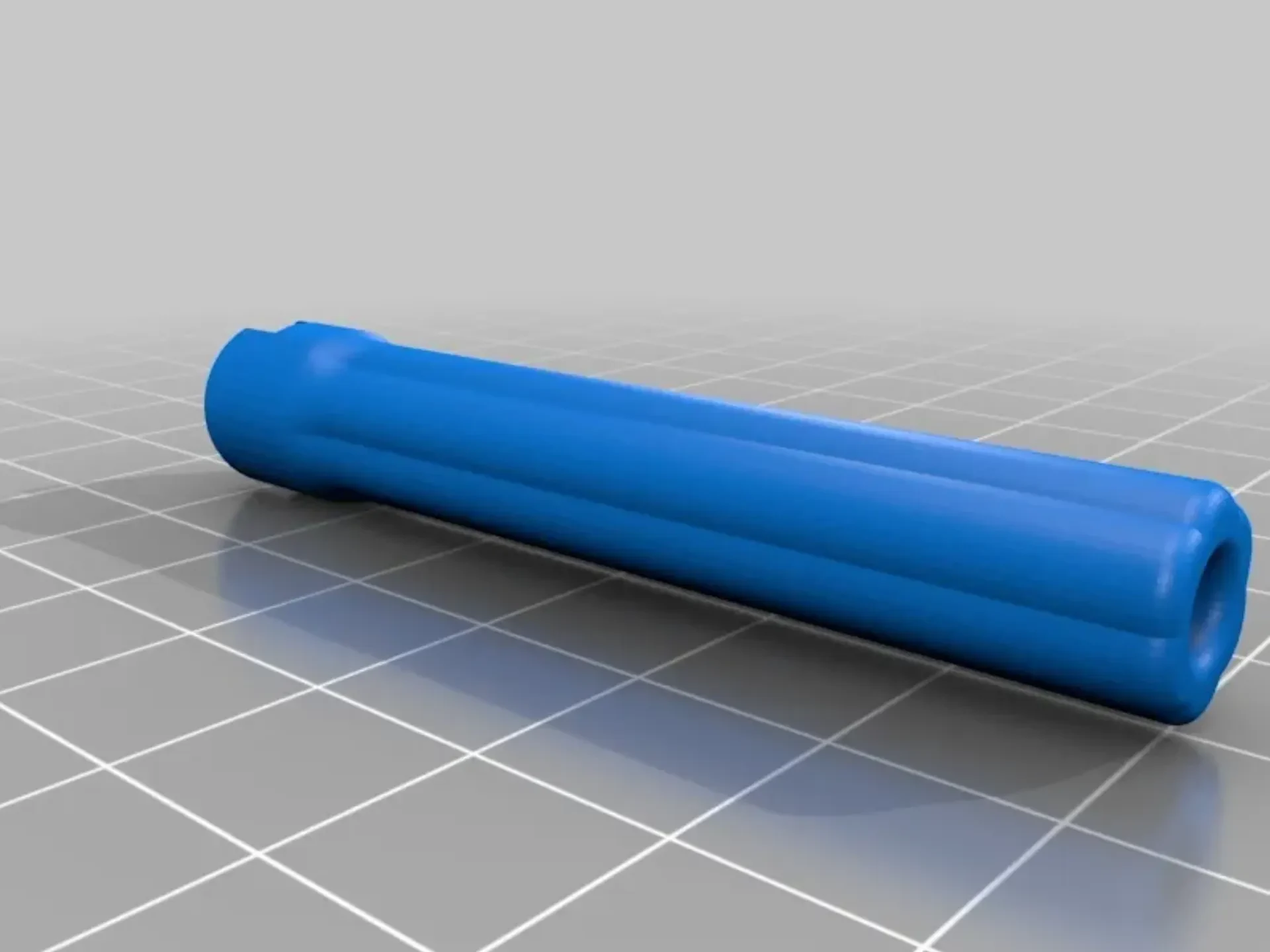

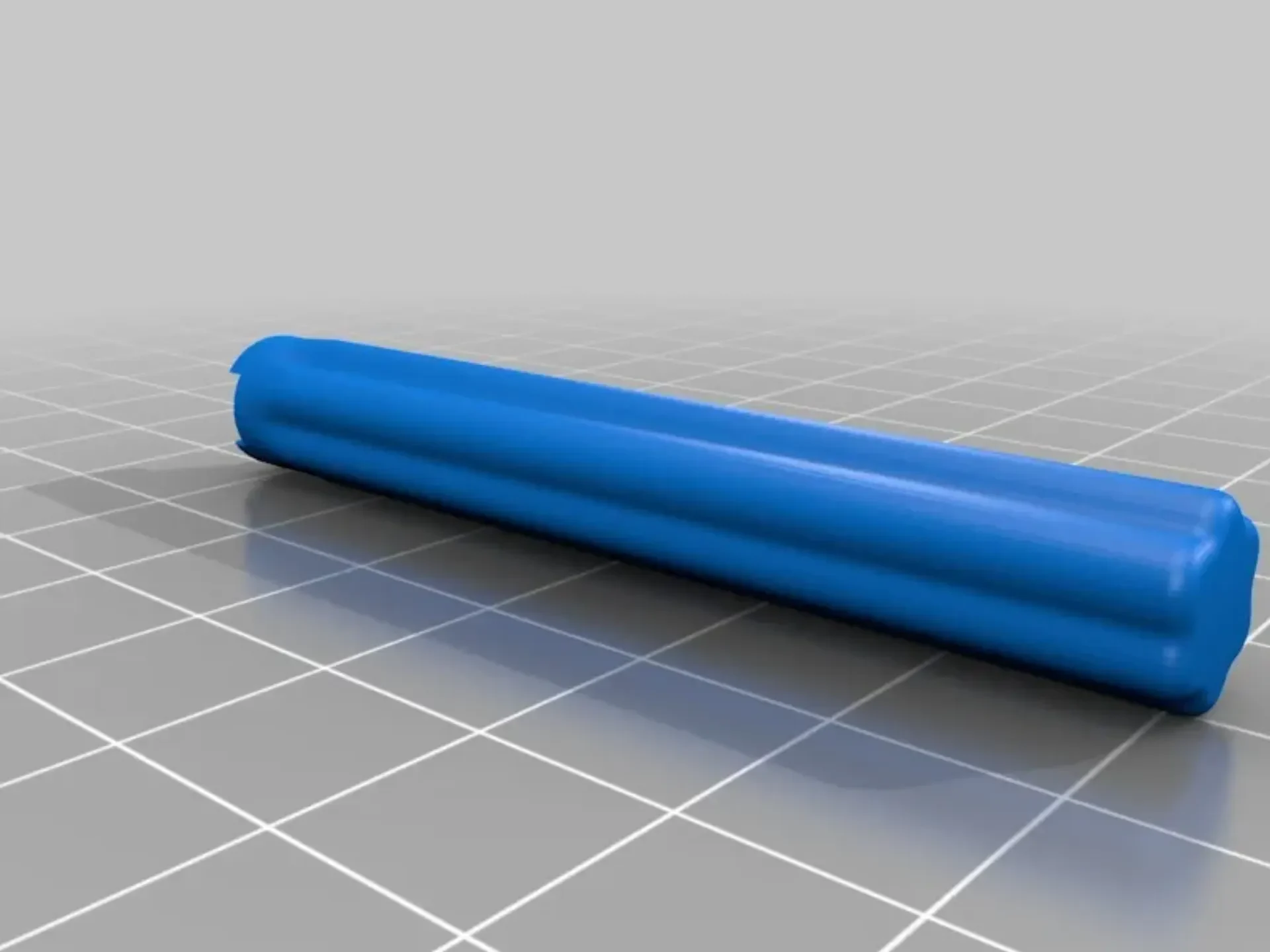

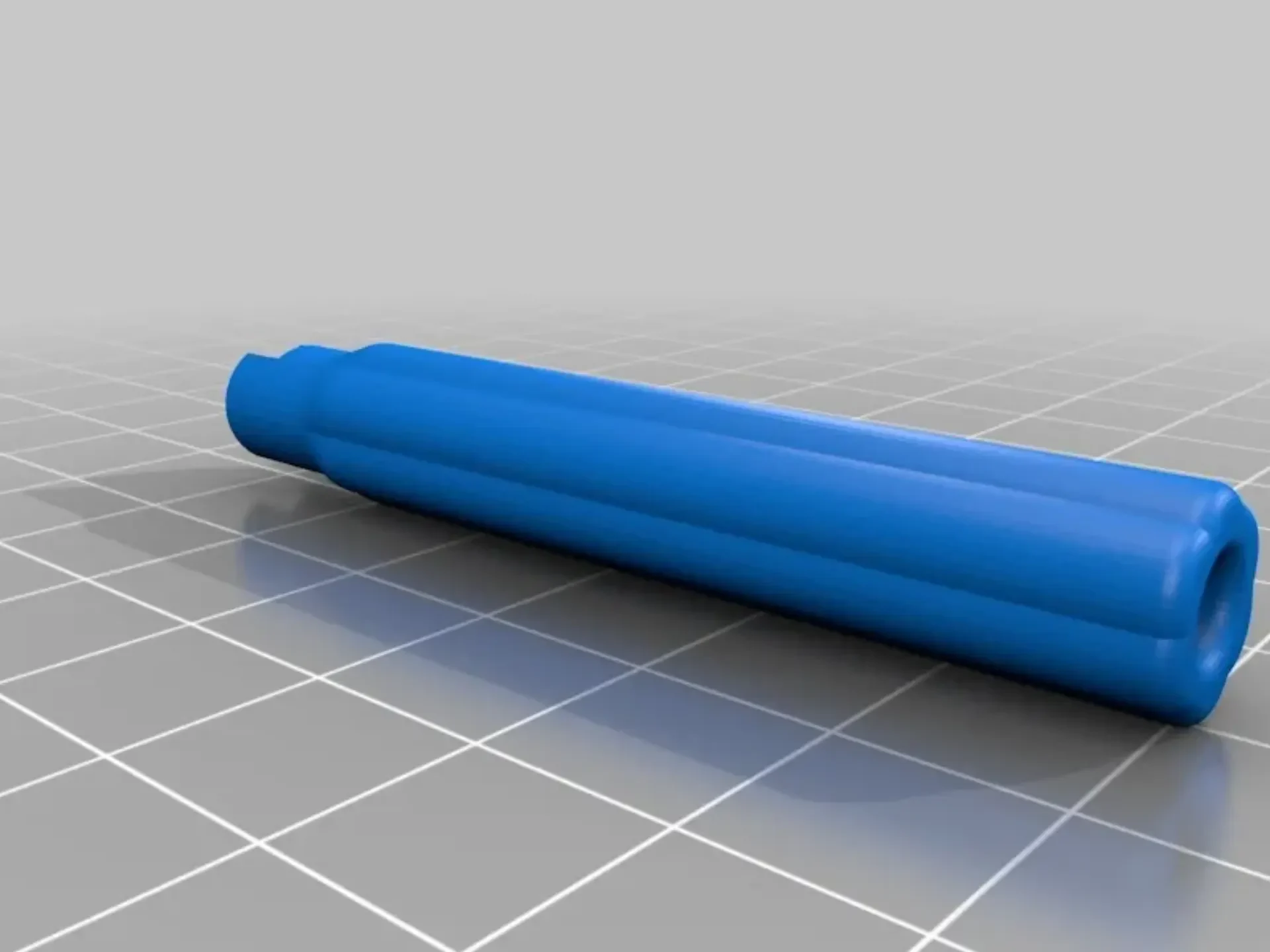

Обновление от 7 августа 18: я добавил еще 3 STL. В общей сложности они охватывают диапазон наружных диаметров 8, 10, 11 и 12 мм на интерфейсной головке. Надеюсь, это решит проблемы с силой.

Все остальные разделы настоящим являются устаревшими.

Как я это разработал

Внешний диаметр лыски ключа клапана Presta (исключая лыски ключа) составляет примерно 5,1 мм. Воображаемый цилиндр, включающий эту особенность, вплоть до большей длины резьбы, составляет примерно 13,50 мм.

Поэтому я сделал вырез, чтобы очистить эту воображаемую «область лысок клапана Presta», цилиндр 5,1*1,15 = 5,87 мм x 15,50 мм (13,50 + 2 мм на зазор).

Фактический номинальный размер лыски ключа составляет около 4,11 мм в поперечнике, а у цепного инструмента «губки гаечного ключа» расположены на расстоянии около 4,12 мм в поперечнике, что идеально подходит для поворота лысок сердечника клапана.

Принимая во внимание усадку и размерные допуски 3D-принтера, я сделал свои «челюсти» с расстоянием/радиусом 4,12/2* 1,15 = 2,39 мм.

Ссылка на инструмент Stan's NoTubes Valve Core Remover Tool (http://www.notubes.com/Core-Remover-Tool-P350.aspx) для определения размеров ручки:

Внешний диаметр ручки 9,44 мм (запрос по электронной почте)
Выступ 6,93 мм для съемника сердечника клапана
Разница между внутренним и наружным диаметром губок 1,53 мм
глубина челюсти 1,97 мм

Для справки см. размеры STL для импортированного и масштабированного изображения.

Обнаружил, что цепной инструмент отлично подходит для снятия сердечников клапанов.

http://www.notubes.com/Core-Remover-Tool-P350.aspx Используется для общих размеров.

Обновления =======

6 февраля 17: Могу добавить дополнительные концы, например, Park Tool (http://www.parktool.com/product/valve-core-tool-vc-1), но сначала мне понадобится один из них или размеры от доброго незнакомца. Наверное, себе не куплю.

7 февраля 17: На концах добавлены скругления по 1 мм.

27 фев 17: наконец-то дошли руки протестировать печать. Он слишком большой. Пока я не уведомлю об ином, я бы попробовал уменьшить его на несколько процентов или около того.

Старое резюме

Только для потомков; устаревшая информация ниже

Инструмент для снятия сердечника клапана, который расположен концентрично по оси с сердечником клапана Presta и имеет грубые накатки для захвата.

7 февраля 17: Кстати, эти накатки вписаны в шестигранный профиль, внешний круг (самые дальние внешние кончики шестиугольника) которого имеет диаметр 9,44 мм. Если хотите, вы можете использовать небольшой гаечный ключ, чтобы повернуть его. Хотя я не думаю, что вам понадобится такой большой крутящий момент.

Распечатайте его и расскажите мне, что произойдет. В моей голове это работает, но я никогда раньше им не пользовался. Я проверил несколько реальных изображений, чтобы убедиться в конструкции, но меня почему-то беспокоит, что это может не сработать.
