Крепление на вынос и руль Wahoo Ziptie

Это распечатанное крепление на руль или вынос, которое можно использовать для крепления велокомпьютера серии Wahoo ELMNT к велосипеду. Он состоит из трех жестких компонентов (модифицированных версий модели, которую я переделал) и одного гибкого компонента из ТПУ, который можно отрегулировать под стержни или выносы разных размеров.

Печать

Настройки, которые я использовал для печати, можно найти в прикрепленных файлах 3mf. Я нарезал это в prusaslicer и распечатал на Anycubic Kobra с соплом 0,4 мм, модифицированном для работы с Klipper.

Жесткие компоненты/основание

Жесткие компоненты (см. WahooMountParts_Ziptie_Rigid.3mf) были напечатаны в Polymaker PolyLite PETG с высотой слоя 0,2 мм. Я думаю, что PLA+ или ABS/ASA тоже подойдут, хотя меня может немного беспокоить жесткость обычного PLA при печати.

Интерпозер

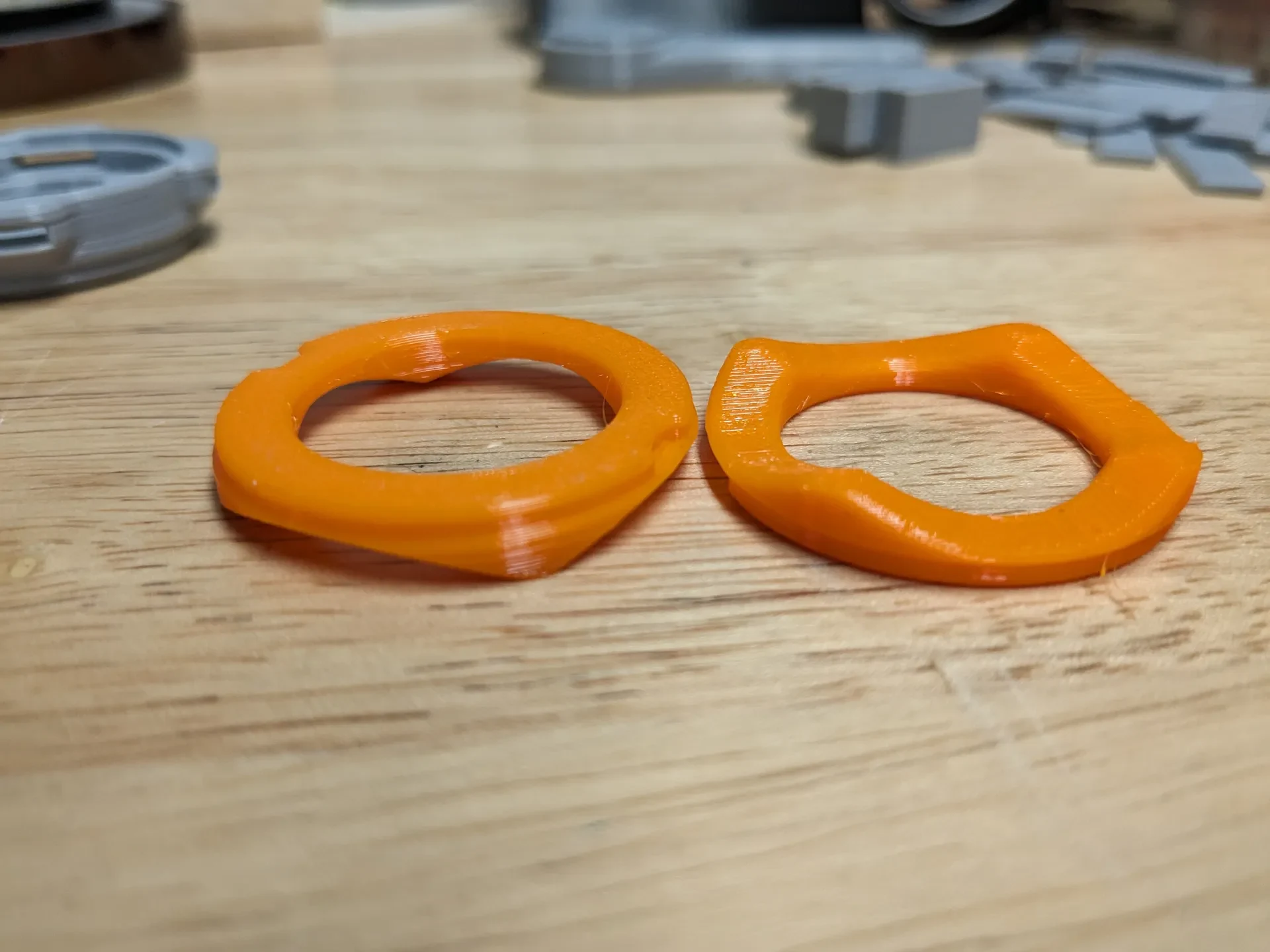

Промежуточный элемент представляет собой деталь из ТПУ (или аналогичного материала), которая устанавливается между основанием и рулем или выносом. Он сжимается при затягивании застежек-молний и обеспечивает трение, предотвращающее смещение крепления. Чтобы обеспечить наилучшее сцепление, размер переходника должен соответствовать трубке, на которую вы устанавливаете. Я предоставил STL нескольких размеров, подходящих к обычному диаметру руля и выноса.

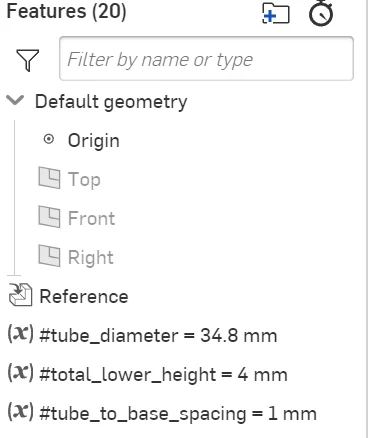

Если вы хотите создать другой промежуточный элемент в соответствии с вашими предпочтениями по высоте или диаметру, вы можете найти источник 3D-модели в Onshape. В дереве функций есть переменные, которые вы можете изменить, чтобы настроить параметры вашего проекта.

Я напечатал интерпозер из Overture TPU95A с высотой слоя 0,16 мм. Файл WahooMountParts_Ziptie_Interposer.3mf содержит подробные настройки. Более или менее твердый ТПУ (98А, 90А, 85А и т. д.), вероятно, также подойдет, но для этого может потребоваться дополнительная настройка толщины модели в САПР или настроек контура/заполнения в слайсере.

Сборка

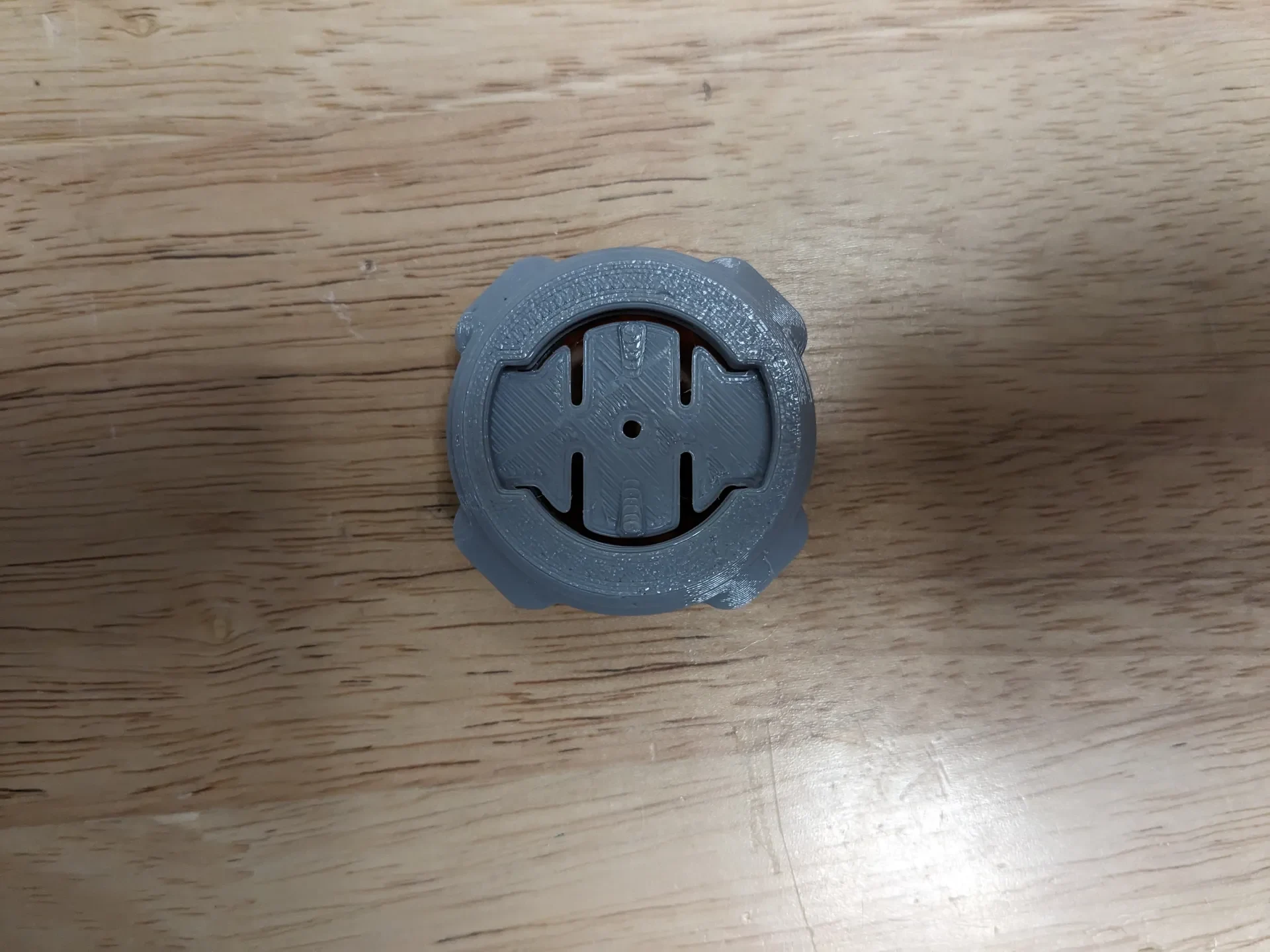

Основание, пружина интерфейса и стопорное кольцо интерфейса собраны так же, как и в исходной модели. Единственное отличие состоит в том, что стопорное кольцо слишком глубокое, чтобы использовать специальный инструмент, поэто��у вам может потребоваться отвертка или плоскогубцы, чтобы вставить стопорное кольцо на место.

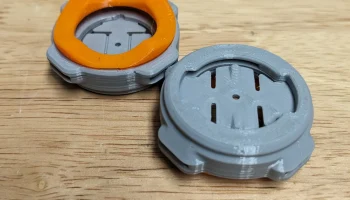

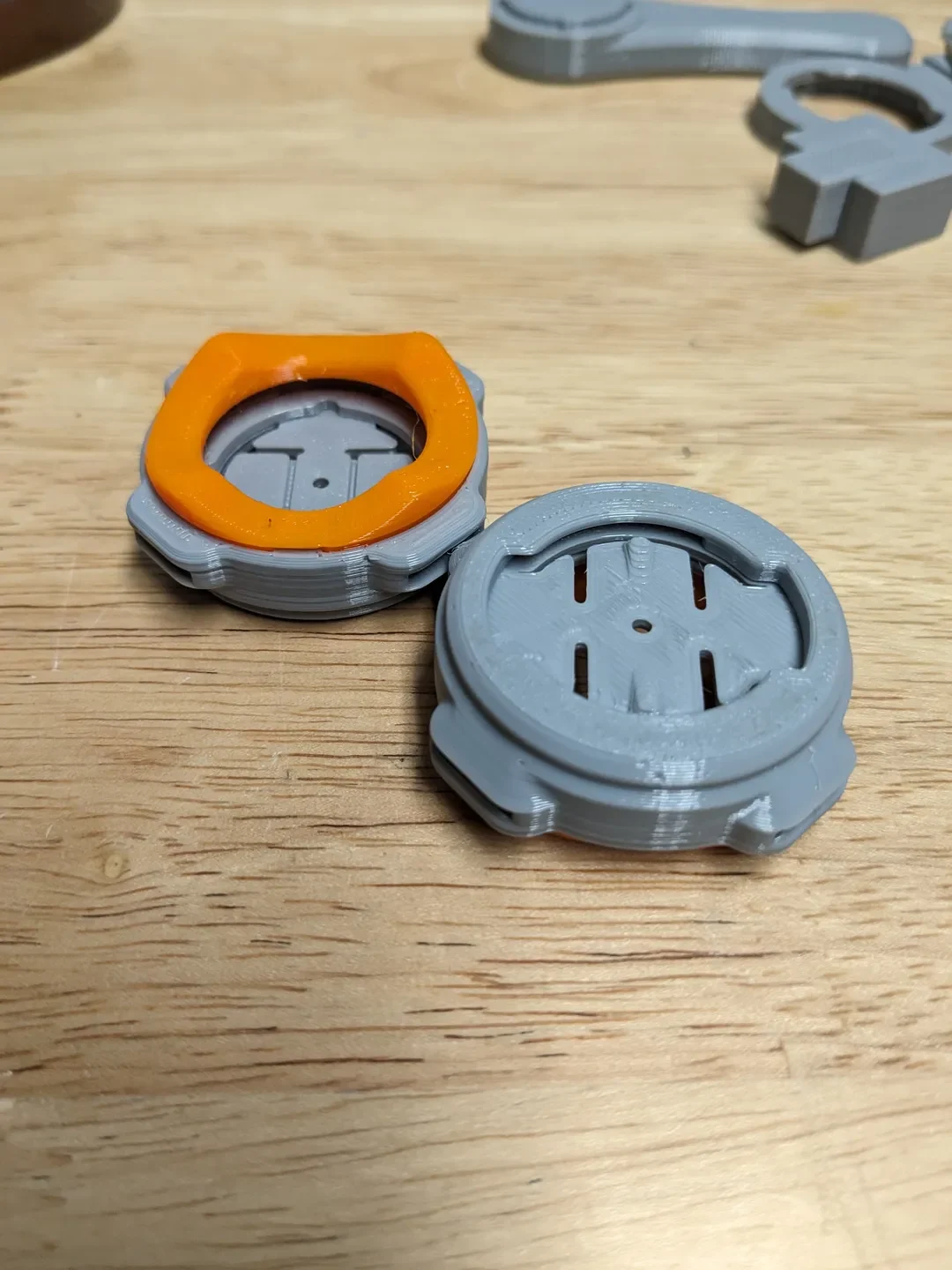

Промежуточный элемент имеет прорези внизу, которые совпадают с выступами в основании. Эти выступы используются для совмещения основания с переходником и предотвращения вращения крепления. Нет ничего, что физически скрепляло бы базу и переходник, кроме сжатия после установки.

Установка

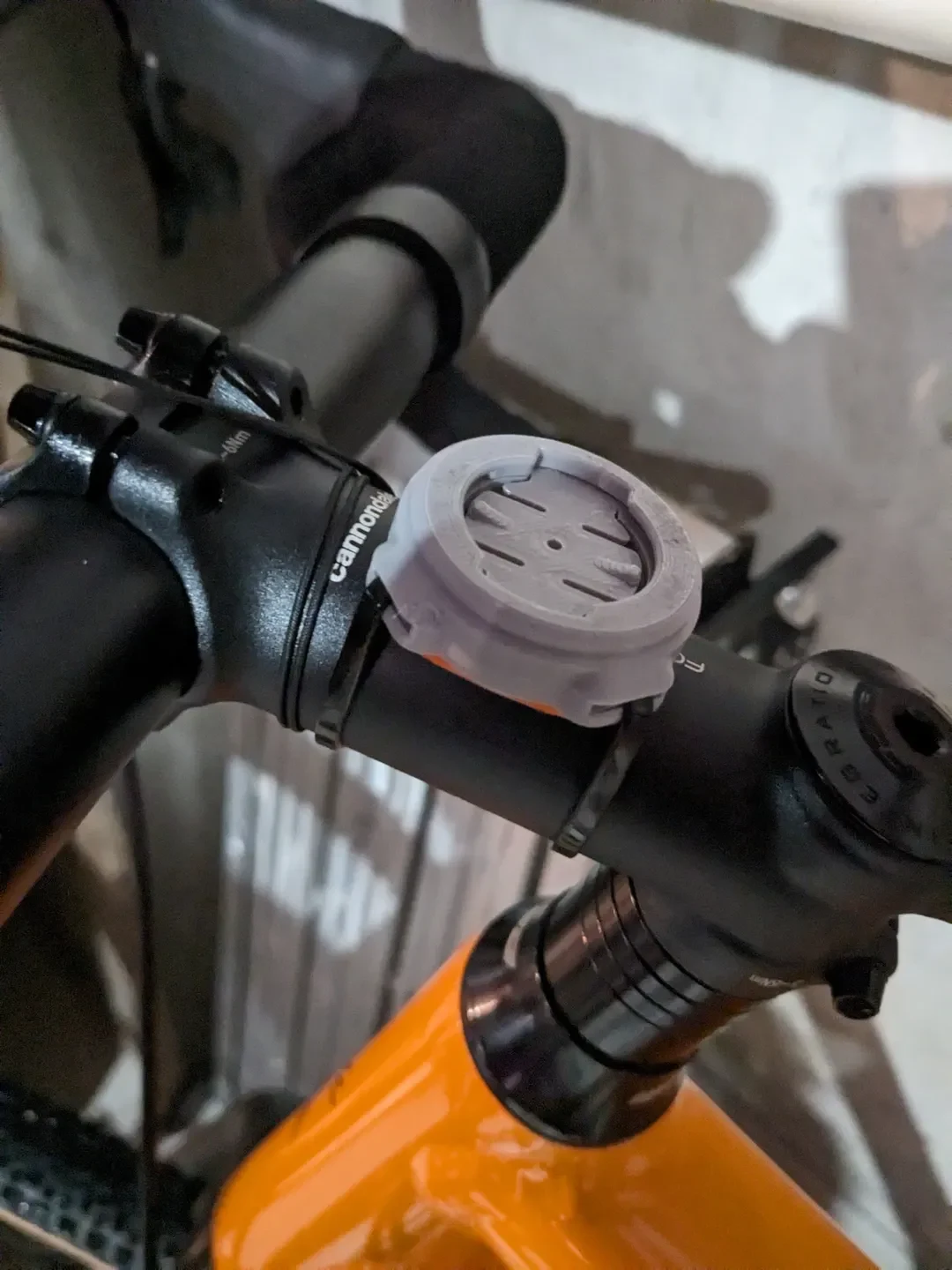

Чтобы установить:

Полная сборка жестких частей (основание, пружина, стопорное кольцо).
Вставьте две застежки-молнии так, чтобы они проходили параллельно через два набора угловых прорезей.
Поместите переходник между трубкой (рулем, выносом и т. д.) и основанием.
Затяните стяжки, чтобы сжать ТПУ и удерживать крепление на месте.

Теперь ваш Wahoo ELMNT должен встать на место, и вы готовы к поездке!
