Колеса Brompton "Easy"

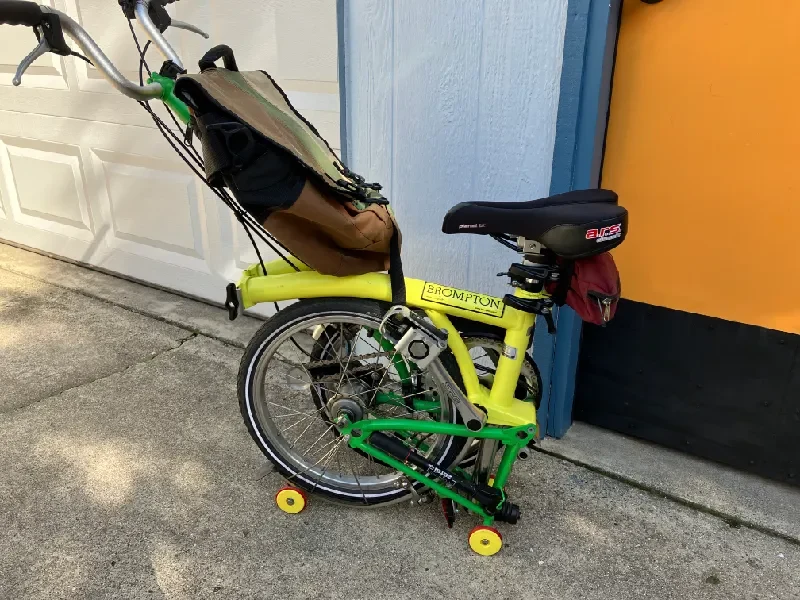

Эта конструкция включает в себя улучшенные колеса и монтажный кронштейн, которые облегчают перекатывание Brompton в сложенном виде.

Колеса немного больше в диаметре, чем стандартные транспортные колеса, поэтому они лучше перемещаются по неровным поверхностям, дверным порогам и т. д. Задний багажник также делает его более устойчивым.

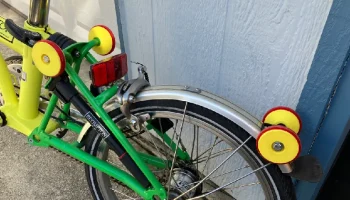

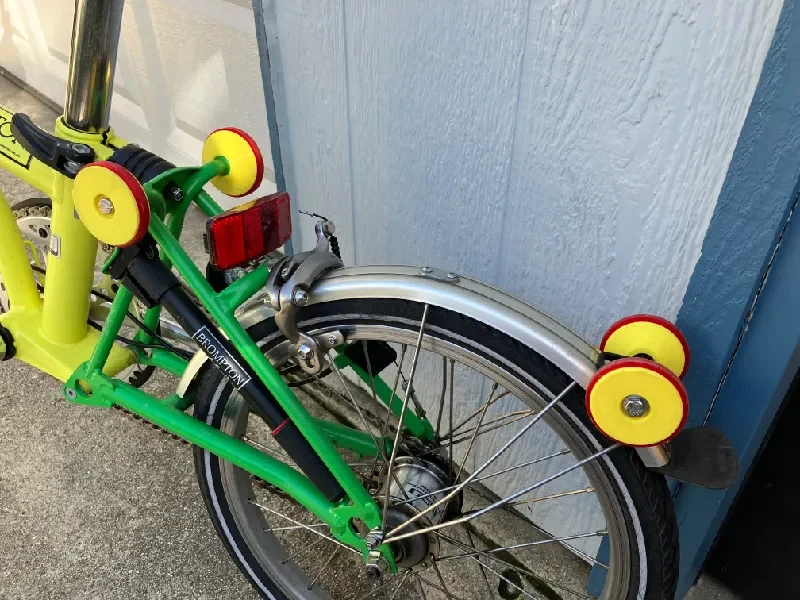

Кронштейн заменяет одно колесо на заднем крыле и добавляет два колеса большего размера. Это существенное у��учшение по сравнению со стандартной настройкой.

Примечание. Эти колеса можно устанавливать только непосредственно на задний треугольник старых моделей Brompton, имеющих колеса конической формы. Тем не менее, вы все равно можете заменить одно колесо на заднем крыле велосипедов нового типа багажником и двумя колесами. Если кого-то интересует версия для новых Бромптонов, дайте мне знать. Я могу получить доступ к одному для определения размера и добавлю его сюда.

Файлы .STEP включены во все проекты.

Печать:

Я напечатал колеса из PLA (потому что у меня был тот цвет, который мне нужен), и это работает нормально, хотя PETG или что-то еще прослужит дольше, если вы часто оставляете свой велосипед на улице. Я напечатал Fender Carrier с помощью PETG.

Ступицы и шина не нуждаются в какой-либо поддержке. Вам нужно будет вырезать тонкую деталь из осевого отверстия ступиц.

Fender Carrier нуждается только в поддержке рабочей пластины.

Сборка:
Колеса:

Ступицы и шина просто прижимаются друг к другу. Нет необходимости их склеивать.

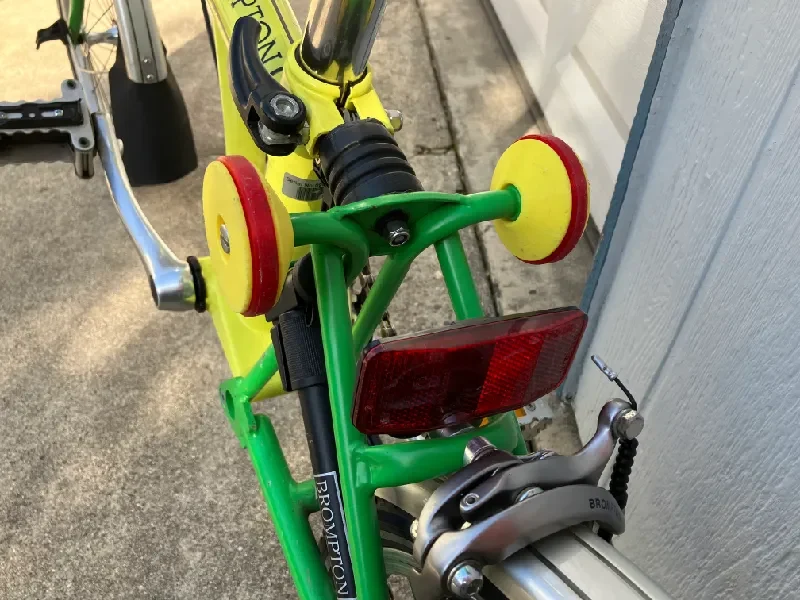

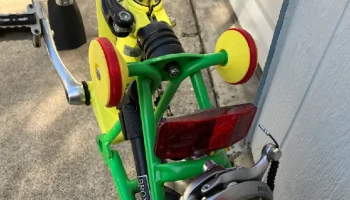

С помощью имеющихся винтов прикрепите «передние» колеса к заднему треугольнику.

Несущая крылья:

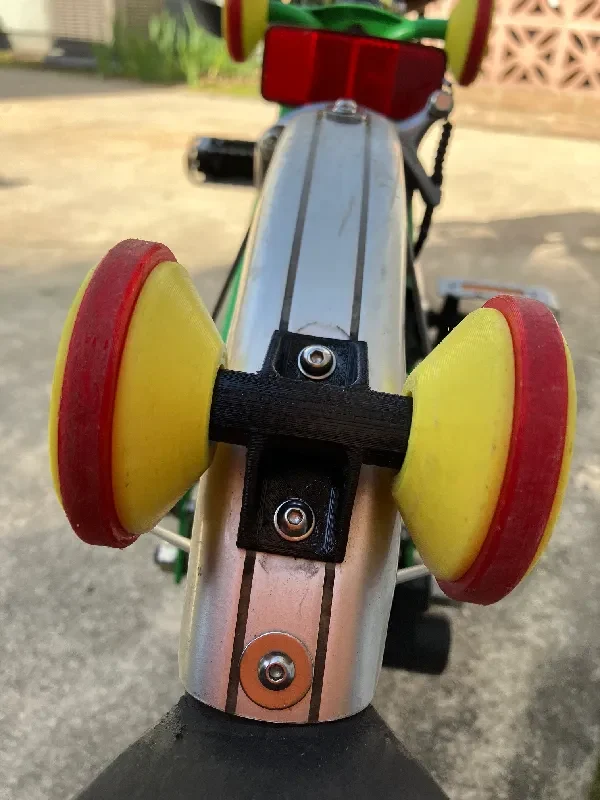

Задний багажник крепится к крылу теми же винтами, которыми крепится стандартное колесо. Вам понадобится болт ¼ дюйма (6 мм) X 3-½ дюйма (90 мм), который будет действовать как ось с нейлоновой контргайкой.

Если вы распечатываете версию заднего держателя с проставками, вам также потребуются две стальные прокладки наружным диаметром 3/8 дюйма (10 мм), внутренним диаметром ¼ дюйма (6 мм) и внутренним диаметром 1 дюйм (25 мм).
