Инструмент для определения диаметра окружности болта...

Используется для считывания диаметра окружности болтов или BCD шатунов с 4 и 5 рычагами, чтобы вы могли поменять передние звезды.

Дизайн

Я выбрал числа на основе того, что, по мнению Park Tool, было обычным BCD.

Масштабировал эталонное изображение, зная, что размер шарнирной гайки поперек лысок составляет 3/8 дюйма. Используется шпилька 10-32, но я перейду на метрическую систему, как только полная версия будет готова.

Я ��ишь примерно следовал форме оригинала, вместо этого выбрав свою собственную версию.

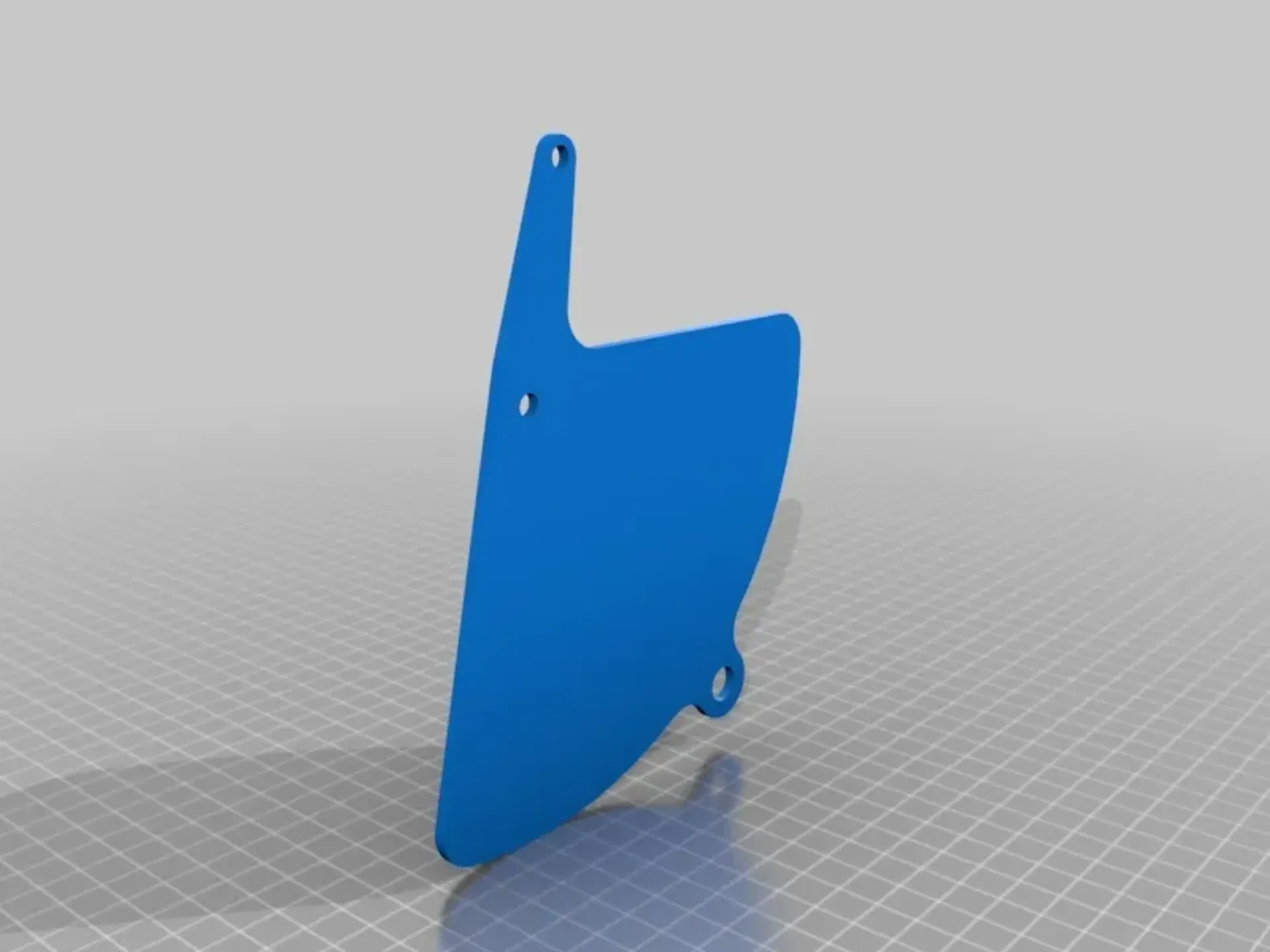

Я не знаю толщины оригинального CDG-2, но для тела и руки я оставил эти детали толщиной 3 мм. Текст утоплен на 1 мм.

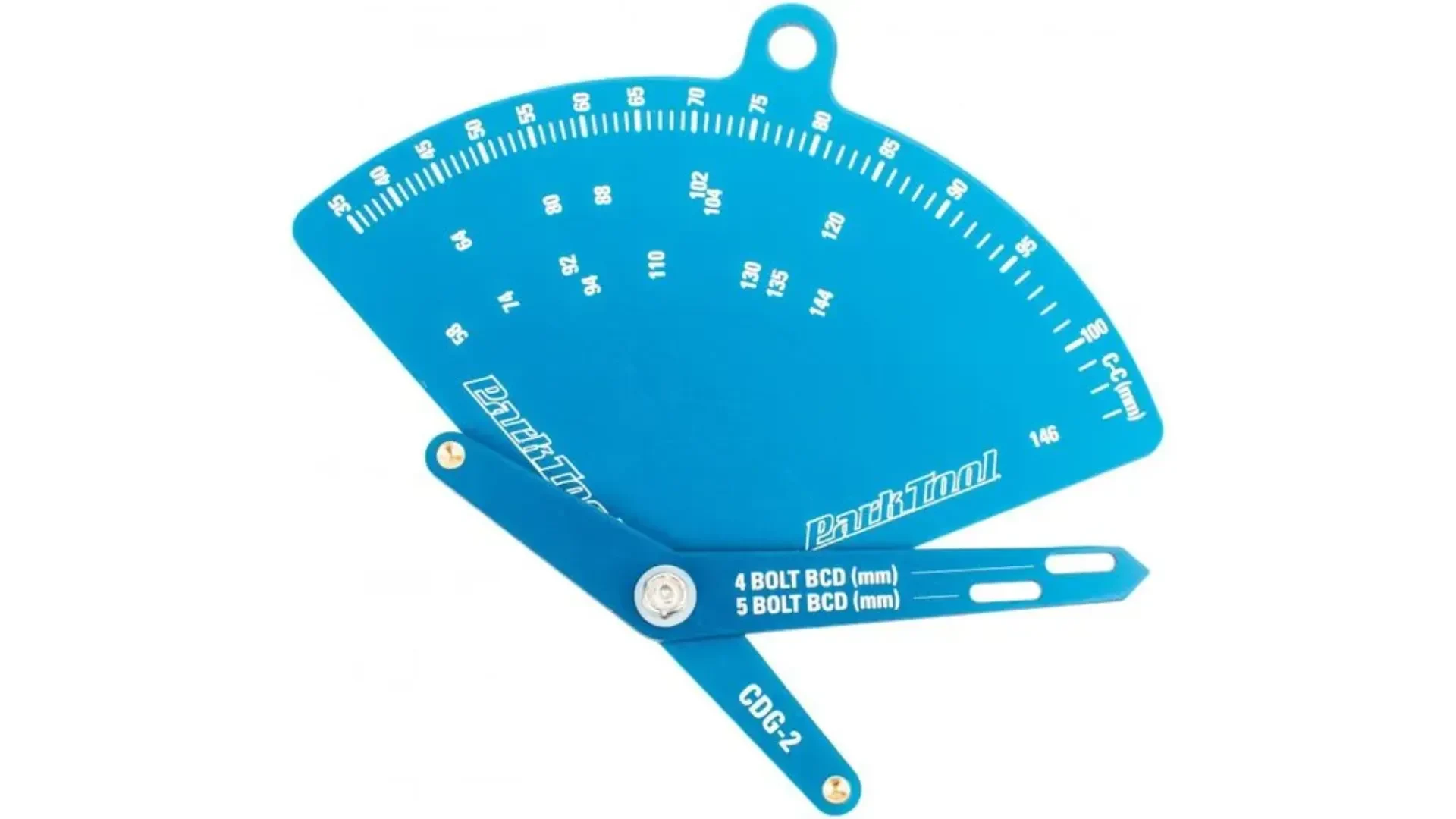

На основе Park Tool CDG-2. Диаграмма с другими BCD находится здесь: https://www.parktool.com/assets/doc/product/CDG-2_instructions.pdf.

Информационная страница: https://www.parktool.com/product/chainring-diameter-gauge-cdg-2.

Использование

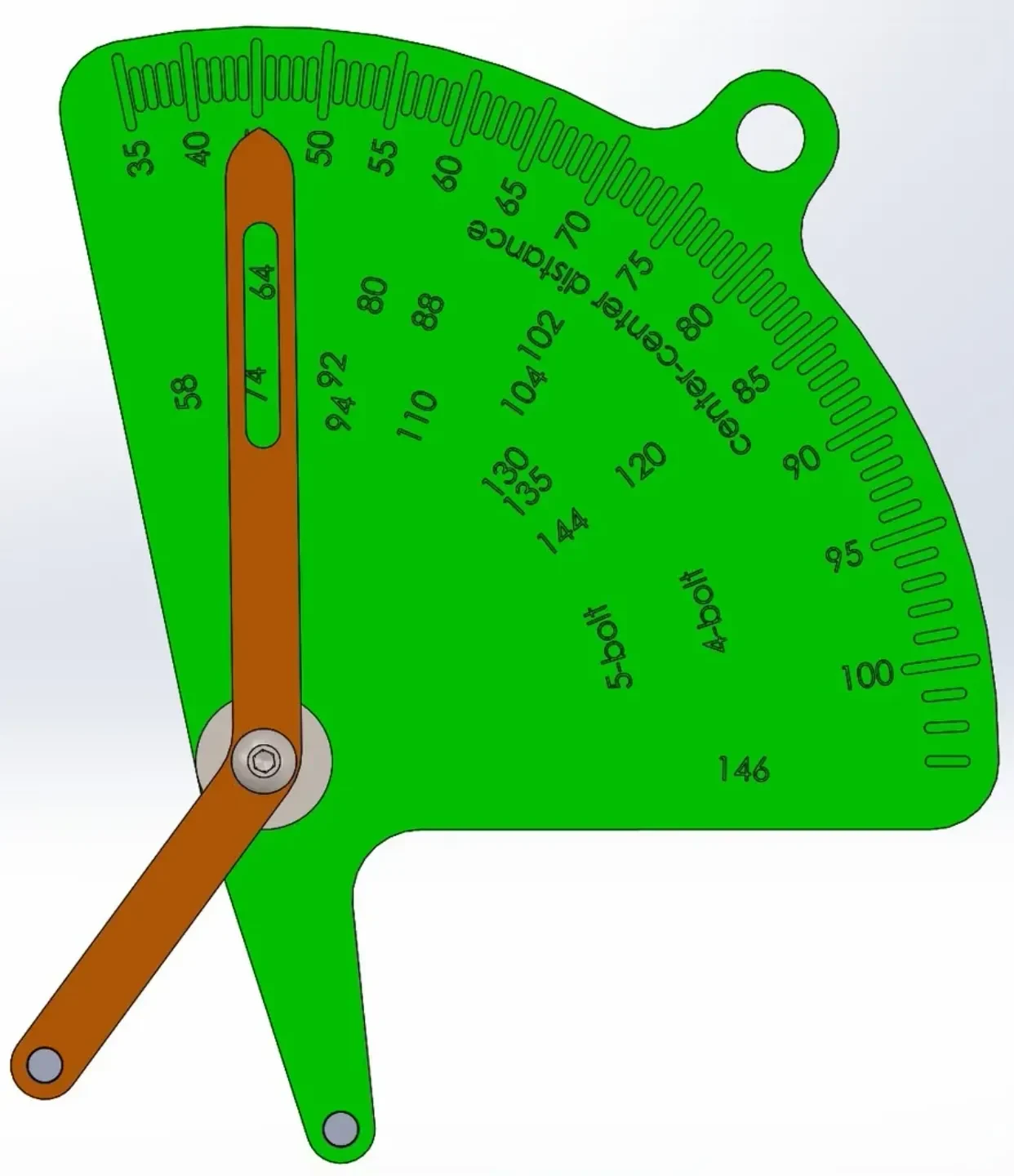

Внешние цифры представляют собой ближайшее межцентровое расстояние рассматриваемых болтов.

Среднее кольцо чисел представляет собой обычные BCD с 4 буквами, а внутреннее кольцо представляет собой обычные BCD с 5 буквами.

Все единицы измерения указаны в миллиметрах при считывании показаний манометра.

Сборка

Выяснилось, как построить градуировку и текст, благодаря «переменному шаблону».

Теоретически вы можете войти в файл SLDPRT и изменить его так, чтобы он наилучшим образом соответствовал вашим потребностям, но операции по созданию паттернов (их несколько) довольно трудоемки для рендеринга, поэтому вам придется набраться терпения или иметь мощный компьютер.

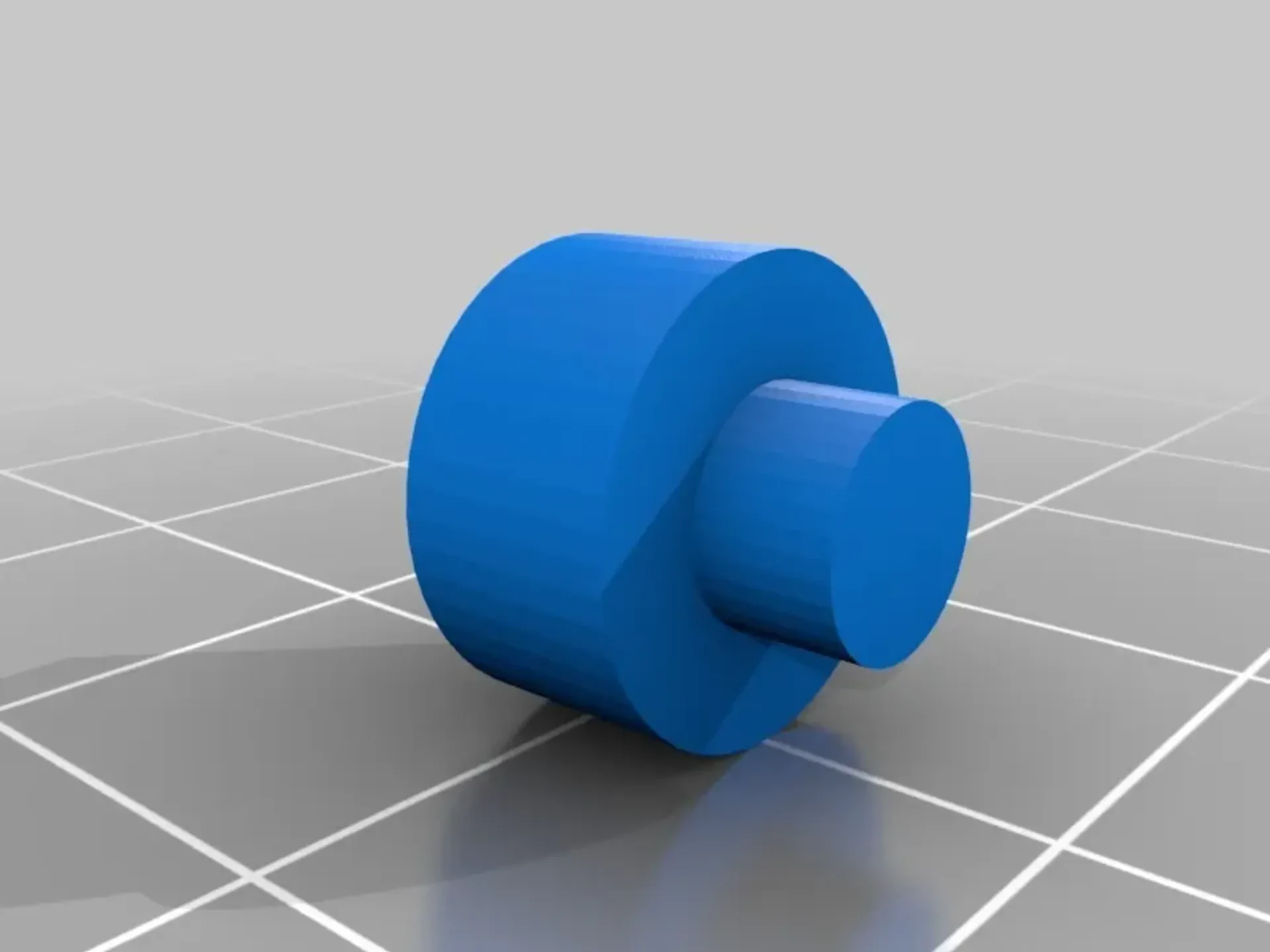

Я создал 2 точки (1 короткую и 1 длинную). Длинный подходит к руке, а короткий — к основному телу. Они имеют внешний диаметр 5 мм, что соответствует плотному зазору M5 на корпусе и руке. Я подозреваю, что подгонка может быть проблемой, и в этом случае вы можете отшлифовать внутренний или наружный диаметр соответствующих деталей. Теоретически вы сможете приклеить их на место.

Альтернативно, вы можете заточить несколько болтов М5 до остроты и просто закрепить их гайками. Вам придется поэкспериментировать, чтобы точки приземлились на одной высоте и определили плоскость, параллельную телу.

В общем, вам понадобится:

Болт М5 х 12
Гайка М5
Шайба М5

Что касается деталей, напечатанных на 3D-принтере:

тело
рука
короткая точка
длинная точка

В остальном сборка должна быть простой. Я загрузил STL сборки для вашего просмотра (чтобы вы могли вращать ее, не имея Solidworks).

Вы можете использовать маркер, чтобы числа было легче увидеть.
