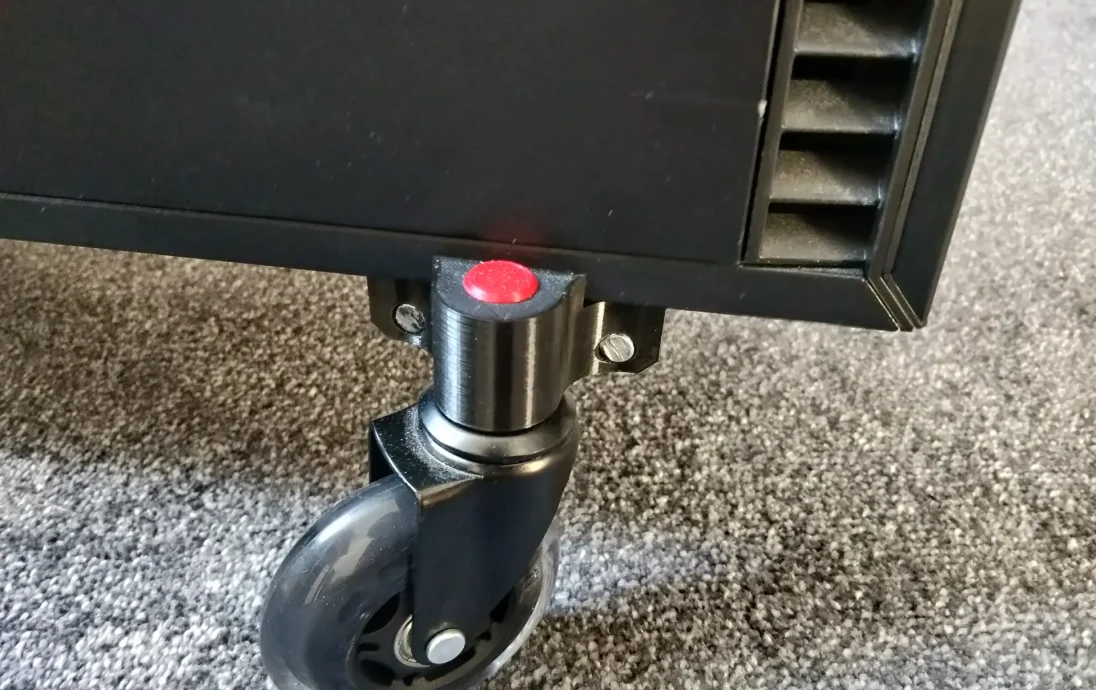

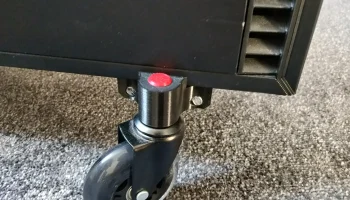

Усиленные колеса Define 7 Wheels

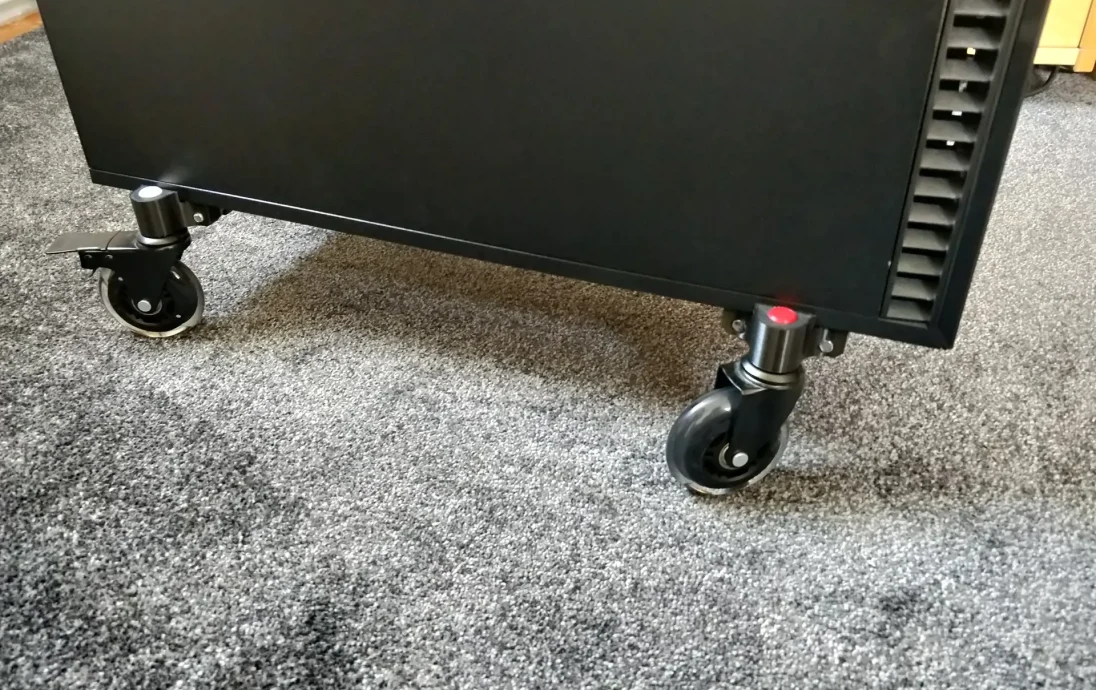

Это мод Wheels для корпуса Fractal Design 7 XL и Meshify 2 XL, который я использую в качестве своего огромного NAS/сервера, сделанного своими руками. (Также работает с Fractal Define 7, отличным от XL, и, возможно, с другими)

Оригинальная идея и файлы предоставлены Венделлом из Level1Techs.

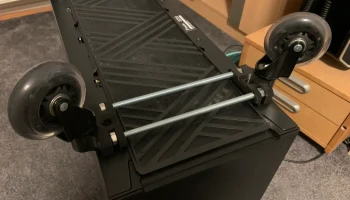

Я заменил деталь так, чтобы она соответствовала стальному стержню диаметром 8 мм, чтобы предотвратить наклон колес внутрь, и добавил заглушку. Есть видео, демонстрирующее изменения в Оригинале.

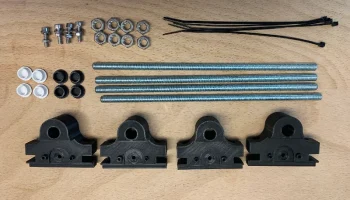

Что вам понадобится:

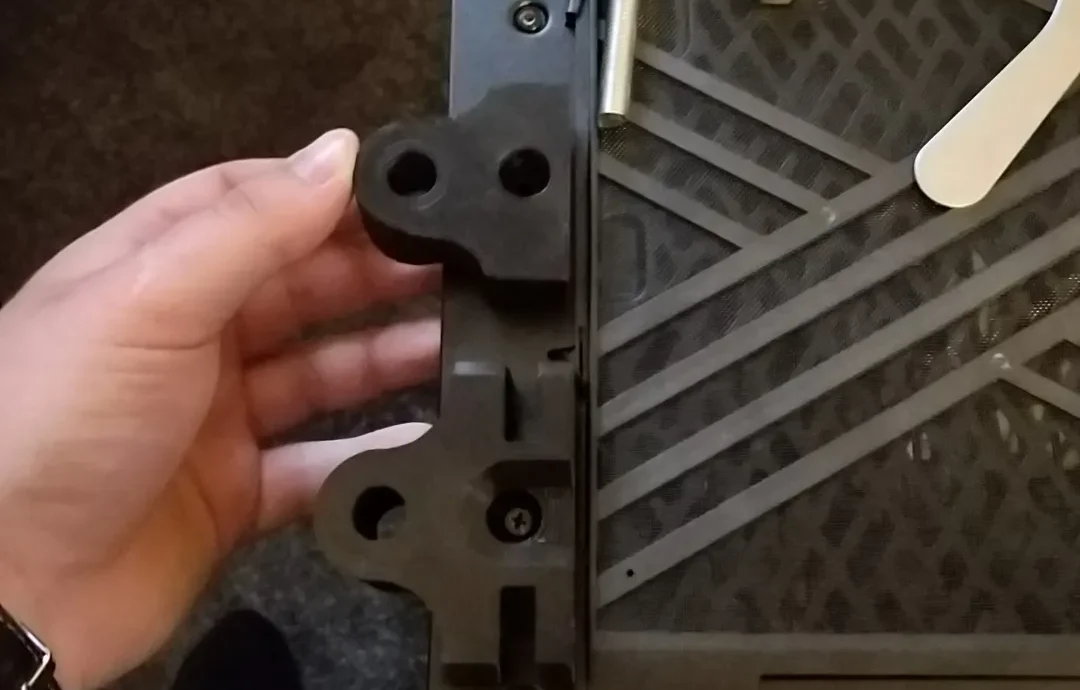

Детали, напечатанные на 3D-принтере (всего 90-120 г PLA) (вам нужны 2 стороны A и 2 стороны B)
Набор стандартных колес для офисного кресла со стержнем 11 мм. Вот так

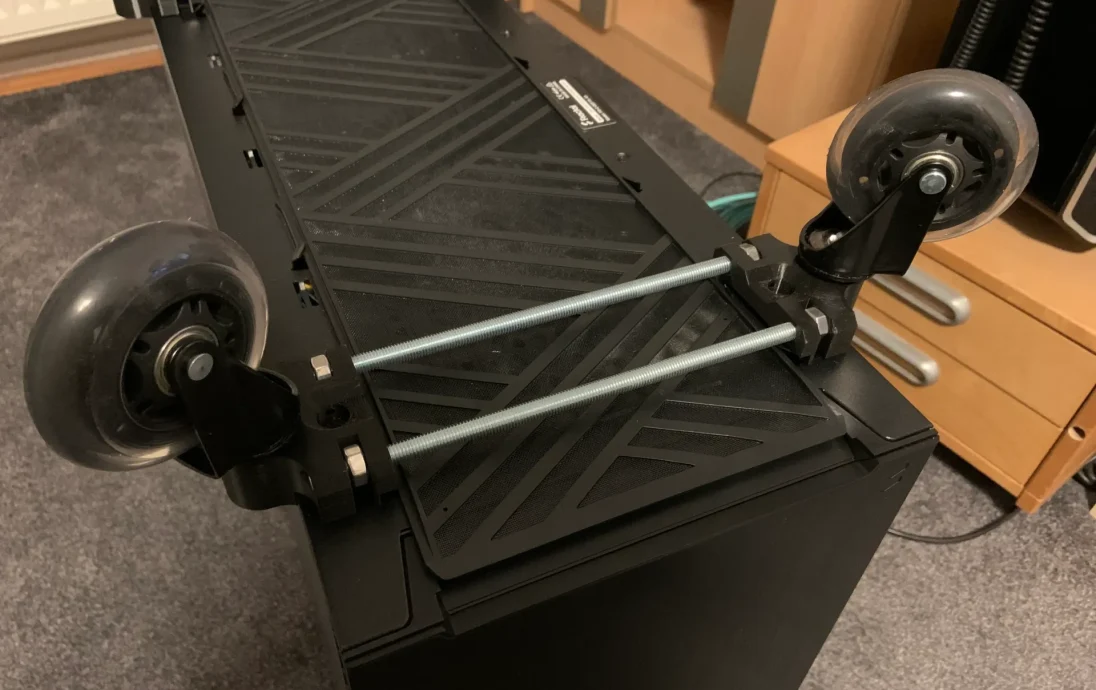

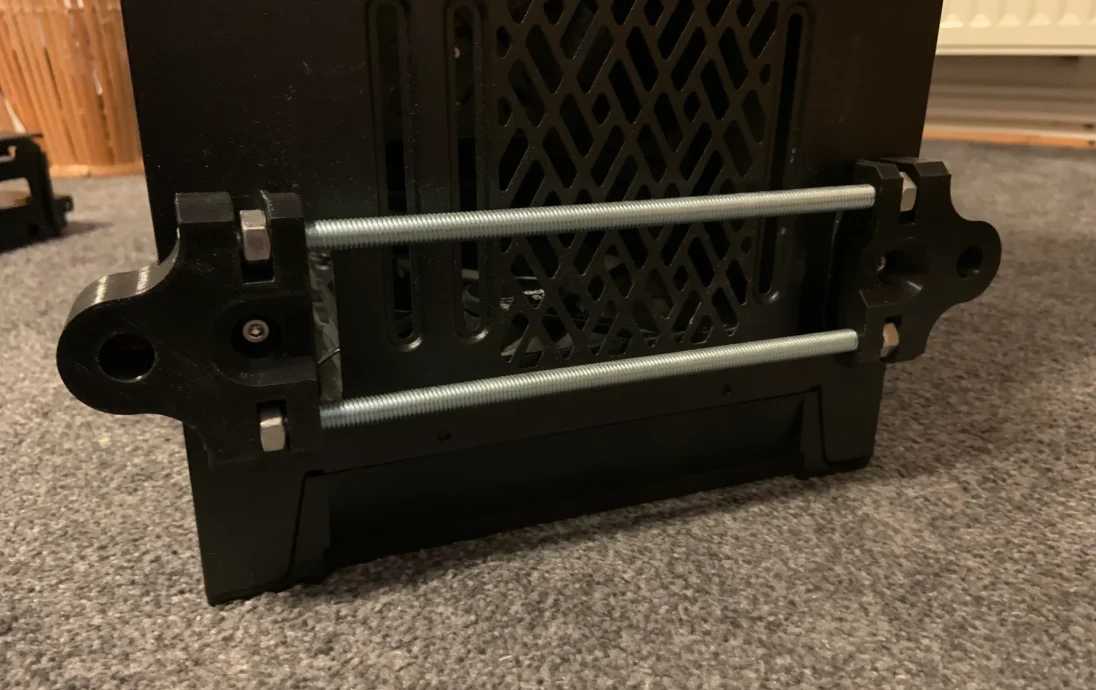

Стальной стержень с резьбой 8 мм (1 м обрезается до 4х23 см в длину или 22 см для альтернативной версии, можно выбрать 7 различных длин)
пила по металлу, чтобы разрезать стержень
8 гаек M8
Дополнительные винты 4x M4x12 мм с 4 шайбами M4 и 4 гайками M4.

Обновление 03.11.2025

Информация: Также работает с корпусом Define 7, отличным от XL. Спасибо Мотиуру Рахману за тестирование и подтверждение. Корпус уже, чем у аналогов XL. Пожалуйста, отрегулируйте длину стержн�� соответствующим образом. (обновлен заголовок+текст)

Обновление от 05.11.2023:

Я предоставил альтернативную версию со следующими изменениями:

Отверстие под шток теперь составляет 8,15 мм вместо 8,10 мм.
Отверстия для стержней закрыты на концах и не проходят до конца. Он рассчитан на удилища длиной ровно 22 см. Теоретически это означает, что вам не нужно использовать гайки M8 для его фиксации, поскольку он в любом случае не может там покачиваться и используется только для придания жесткости всему устройству.
Две маленькие булавки сверху, которые раньше были полыми и могли проходить через застежки-молнии, теперь цельные. Вы не можете использовать стяжки, но они не так легко оторвутся. (Убедитесь, что ваш единственный винт посередине держится)

Хотите ли вы использовать эту версию, решать вам. Это никоим образом не является строго лучше или хуже. Просто решите, чего вы хотите. Я также предоставил файлы шагов, если вы хотите внести свои собственные изменения.

Мои настройки использовали:

напечатано на Prusa i3 MK3s
Сопло 0,4 мм, высота слоя 0,20 мм.
30% Заполнение

Не стесняйтесь печатать с другими настройками, если считаете, что они лучше.

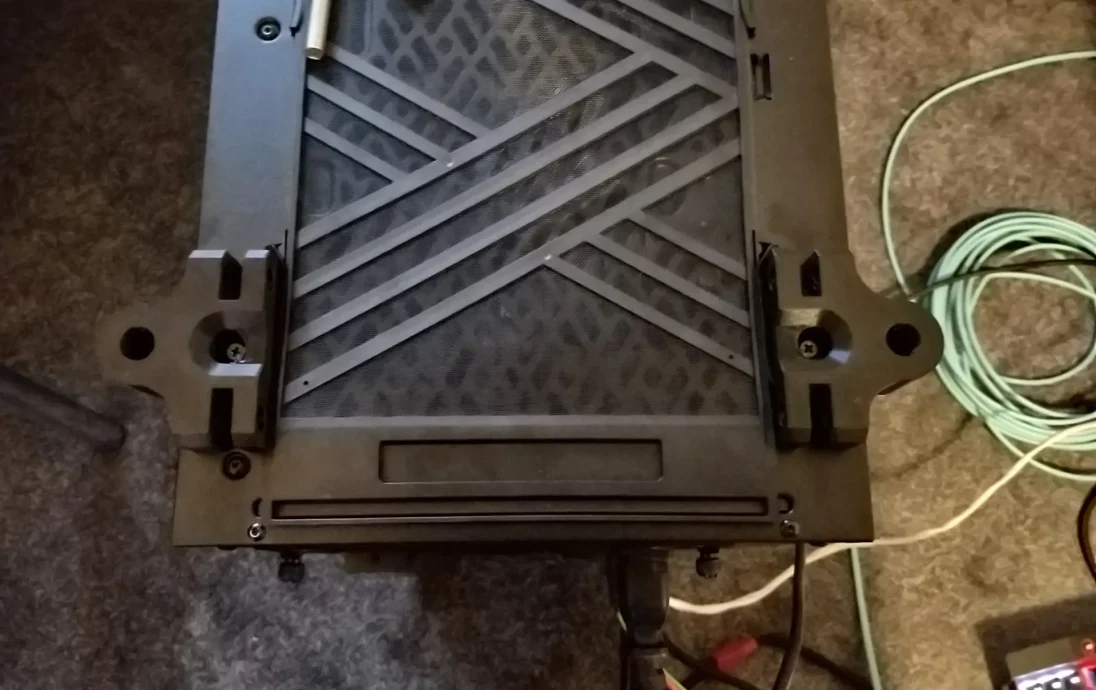

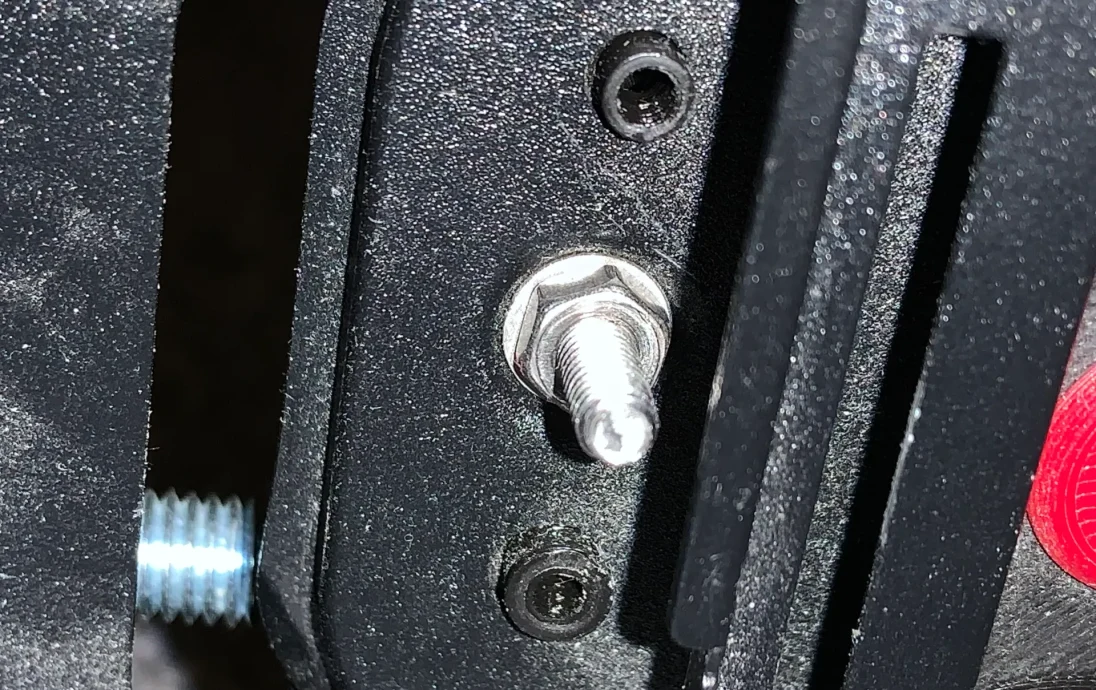

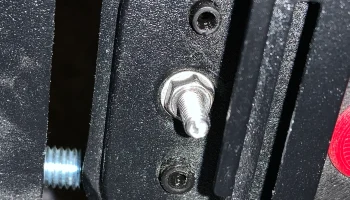

Вы можете использовать те же винты от оригинальных ножек с застежками-молниями. Если отверстие для винта не имеет резьбы, я рекомендую использовать винт M4x12 и шайбу+гайку, чтобы надежнее закрепить адаптер к корпусу. вам нужно будет прорезать отверстие от ~3,4 до М4. У меня не было/использовалось никаких застежек-молний.
