Параметрическая направляющая для резки трубки Боудена и т...

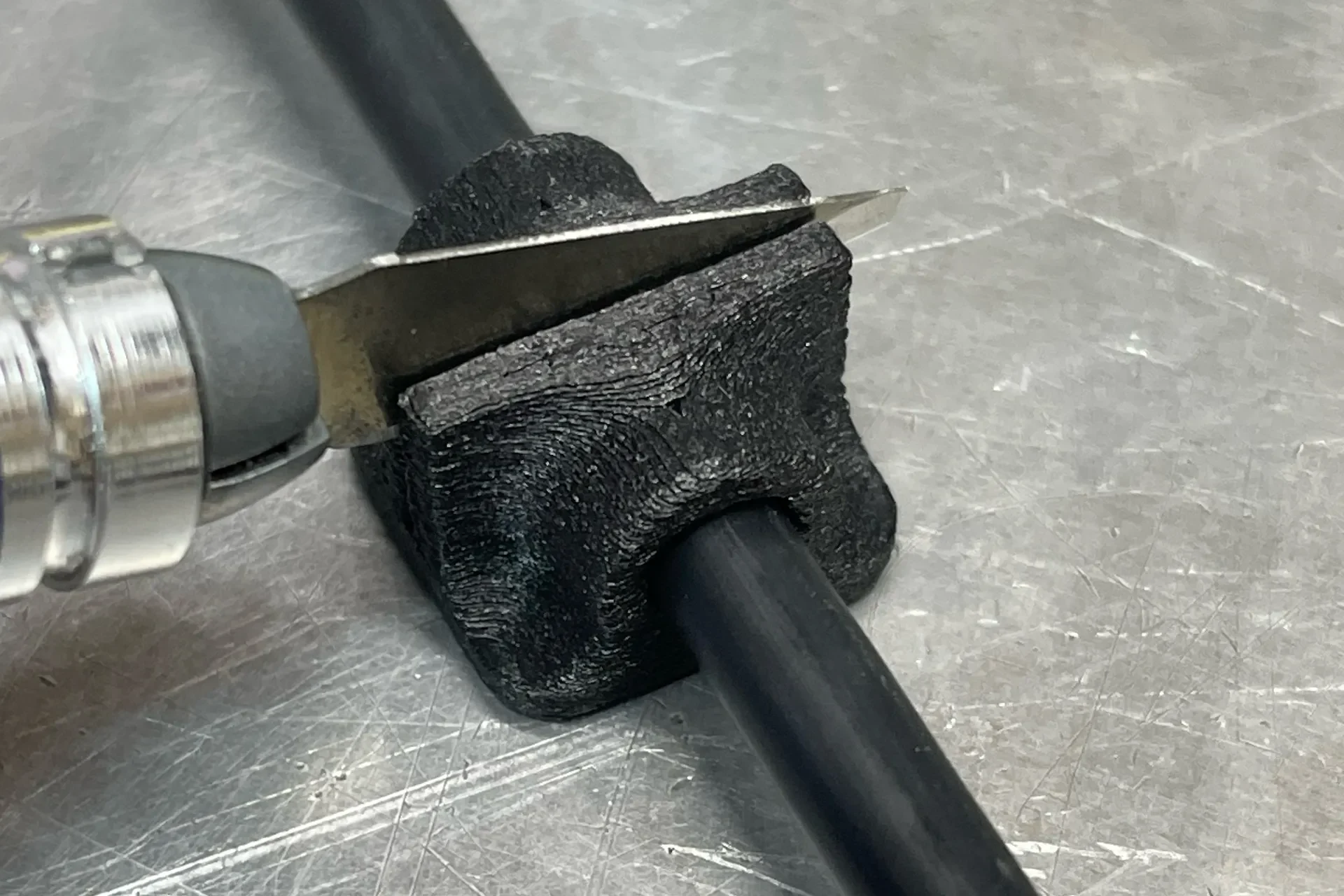

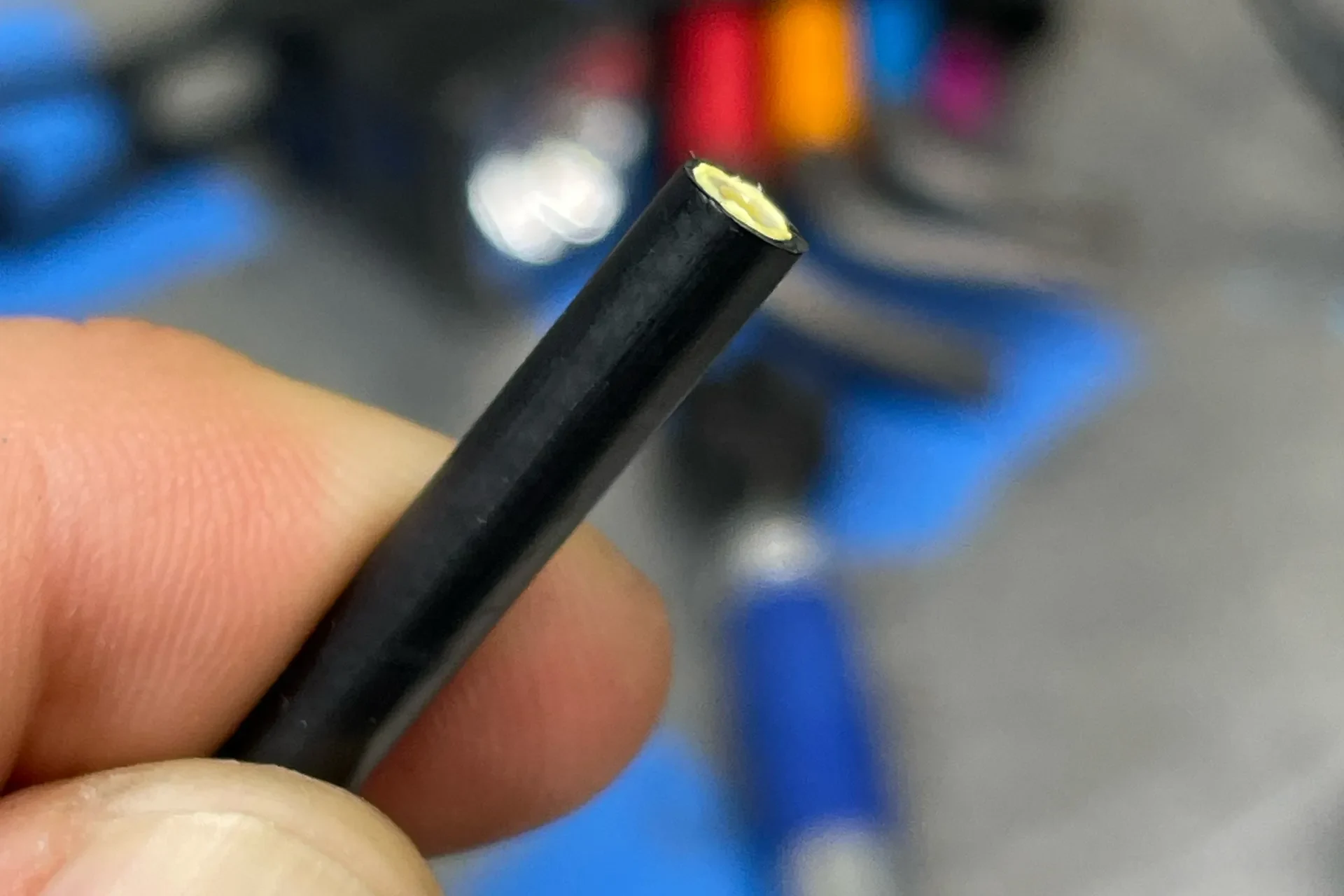

Это параметрический труборез для трубопроводов гидравлического дискового тормоза велосипеда или труб Боудена из ПТФЭ. Он сохраняет форму трубки во время резки, обеспечивая чистый, ровный край — просто используйте очень острое лезвие бритвы или нож X-Acto.

Включает файлы STEP и F3D, поэтому вы можете войти и изменить пользовательские параметры. Я также включил файлы STL для тормозных магистралей диаметром 5 мм и трубок из ПТФЭ диаметром 4 мм.

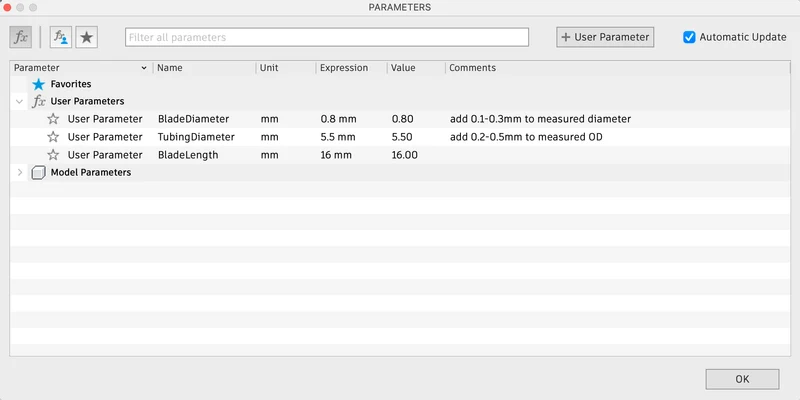

Если вам нужно отверстие другого размера, зазор между лезвиями или длина, откройте файл F3D в Fusion 360 и используйте «Изменить параметры», чтобы внести необходимые изменения.

Ширина лезвия — добавьте 0,1-0,3 мм к измеренному диаметру лезвия бритвы или ножа x-acto. Мой размер составляет 0,5 мм, а я использовал нейлон толщиной 0,8 мм, потому что он немного дает усадку.
Диаметр трубки — добавьте 0,1-0,3 мм к измеренному диаметру трубки. Мои гидравлические тормозные магистрали имеют толщину 5 мм, я использовал 5,5 мм, но они немного ослабли.
Длина лезвия — 16 мм хорошо подходит для обычного ножа X-acto, но если у вас есть другой тип ножа для коробок, вы можете отрегулировать его по мере необходимости. Чем дольше, тем стабильнее.

**Внимание: используйте направляющую на устойчивой плоской поверхности. Не держите гида. Серьезно, пожалуйста, не держите в гараже руководство, из-за которого вы истечете кровью.***

Должен легко печатать на большинстве материалов и с большинством заполнений — в зависимости от необходимой вам долговечности. Для большинства вещей я рекомендую 4 стены с гироидом 20%. Отпечаток на картинке также имел нечеткую кожу на PA-CF, просто чтобы попробовать.
