Шкив SRAM 12t X-Sync для трансмиссии 1x

На Thingiverse есть масса жокейских шкивов, но большинство из них имеют более старую конструкцию 11t. Недавно мне удалось разбить два жокейских шкива SRAM (понятия не имею, как, переключатель был в порядке), и я узнал, что сменные шкивы стоят 30 долларов — я решил, что пришло время мне пополнить растущую коллекцию жокейских шкивов Thingiverse.

По какой-то причине SRAM считает, что нажимным шкивам нужна узкая/широкая конструкция, которая так хороша для удержания цепи на передних звездах. Не знаю, насколько это действительно помогает, но ладно, я сопоставил то, что у них было, и продублировал это как можно лучше.

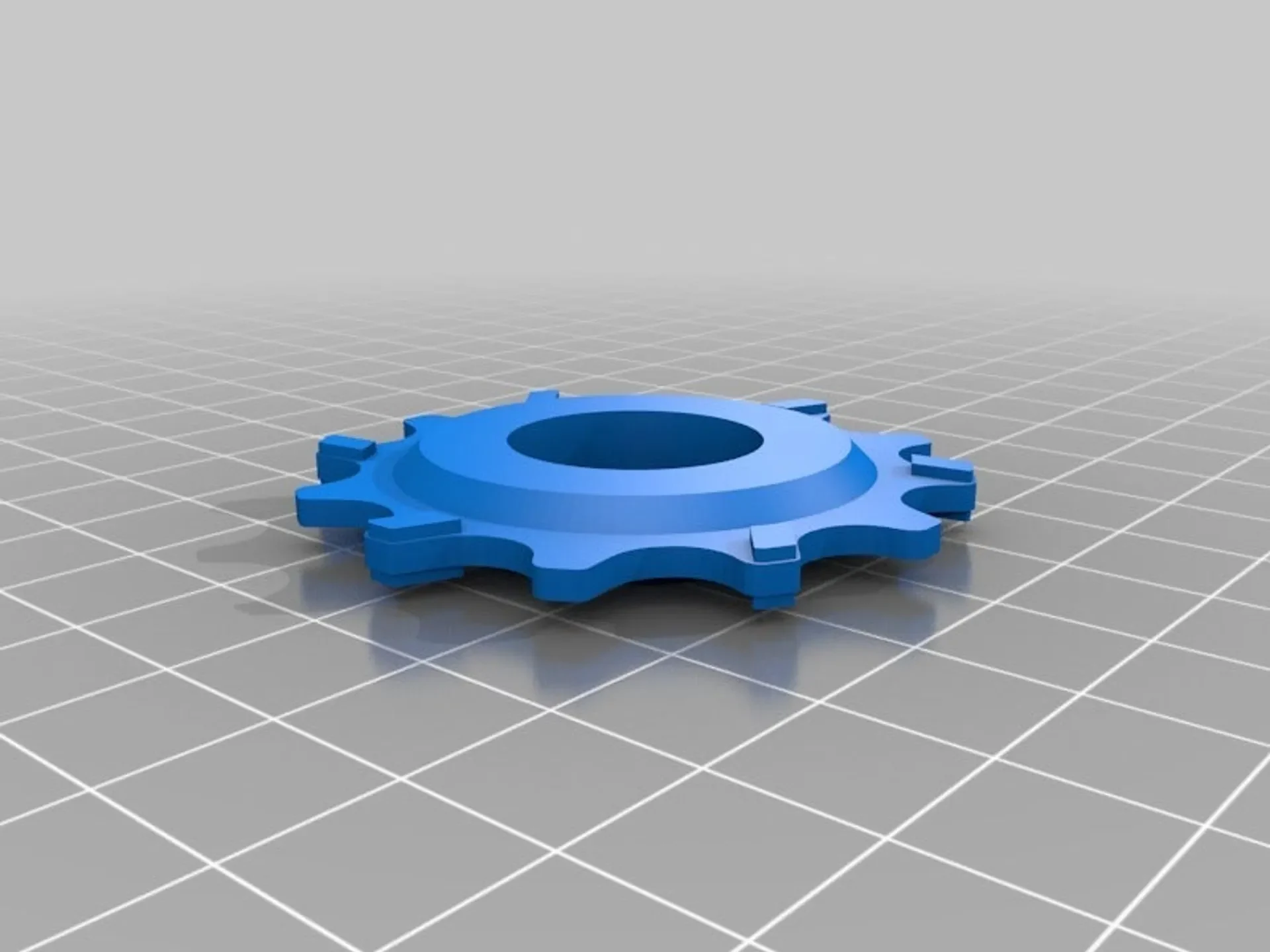

У меня есть необработанная модель, а также разделенная модель, которую можно распечатать пополам, а затем склеить суперклеем. Я обнаружил, что опоры всей модели неудобно чистить, поэтому разделить половинки и использовать суперклей становится проще.

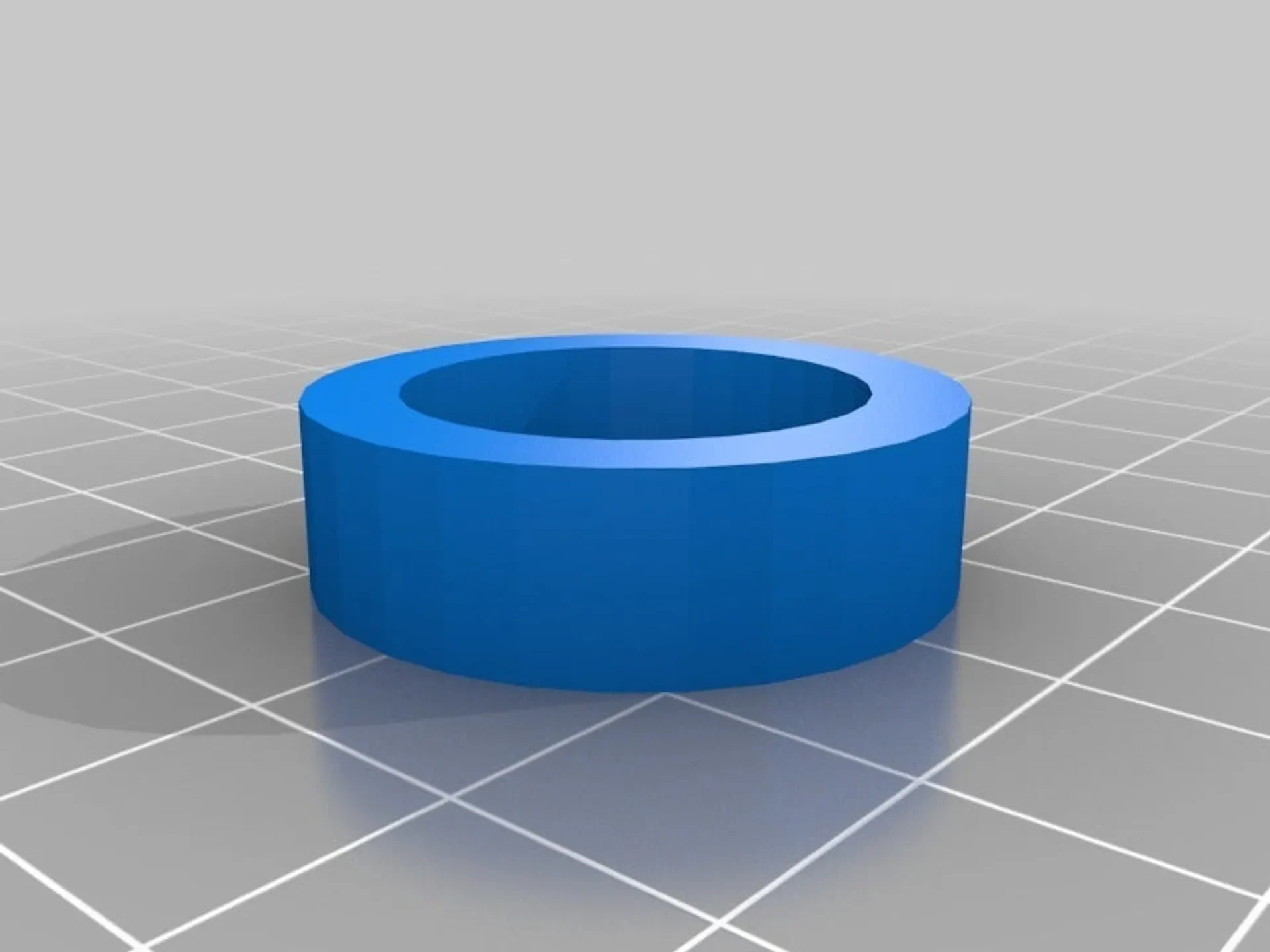

Эта версия разработана на о��нове подшипника 626, который SRAM использует в шкивах X-Sync, и включает в себя две нажимные детали, так что вы можете выпрессовать старые и впрессовать их в напечатанную замену. (Повторно используйте торцевые крышки SRAM). Однако кажется, что подшипник 626 встречается реже, поэтому я попробую создать версию с использованием более распространенного подшипника 688. Однако это не будет работать с аппаратным обеспечением SRAM, поэтому эта версия все равно будет полезна.

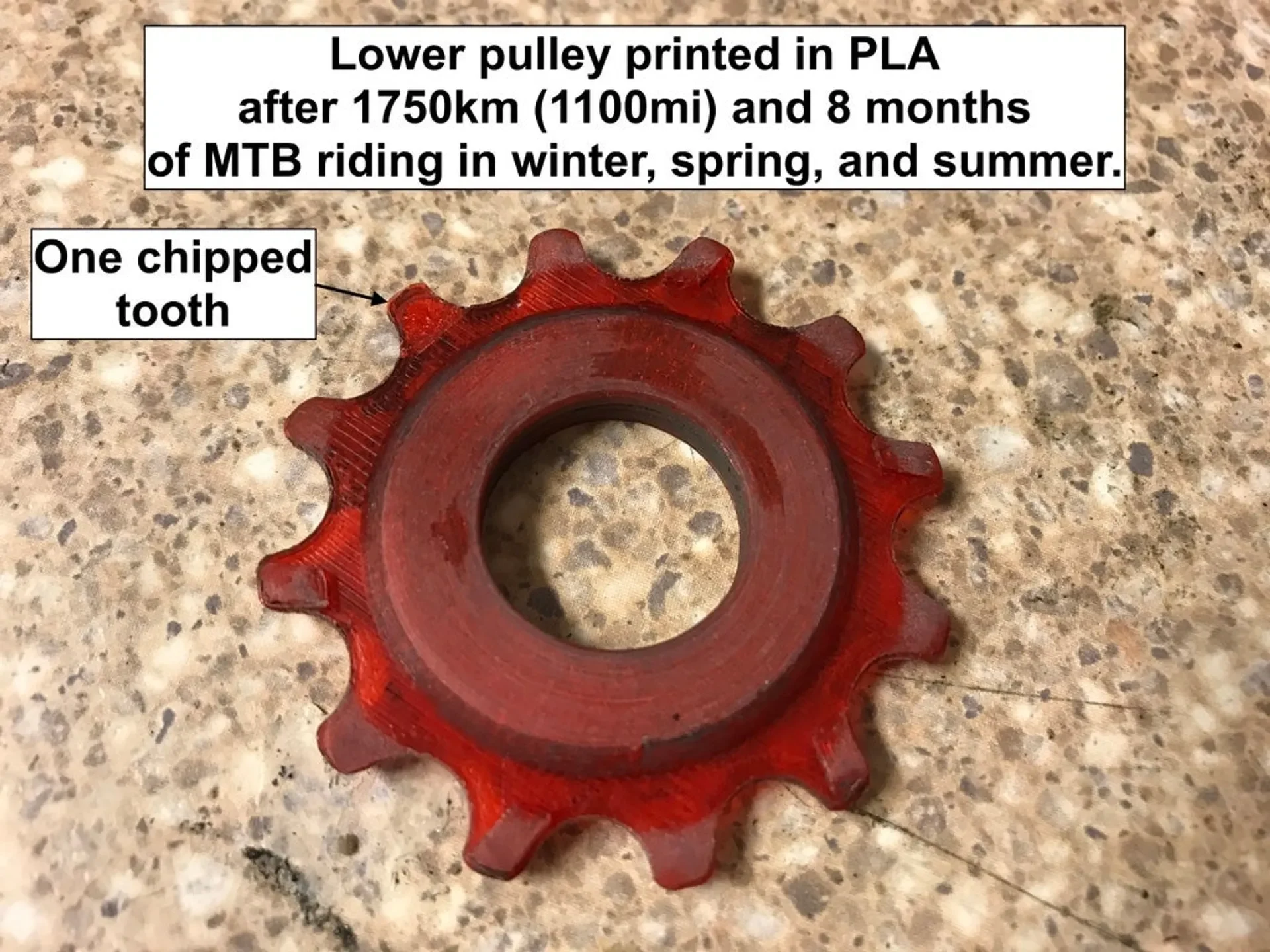

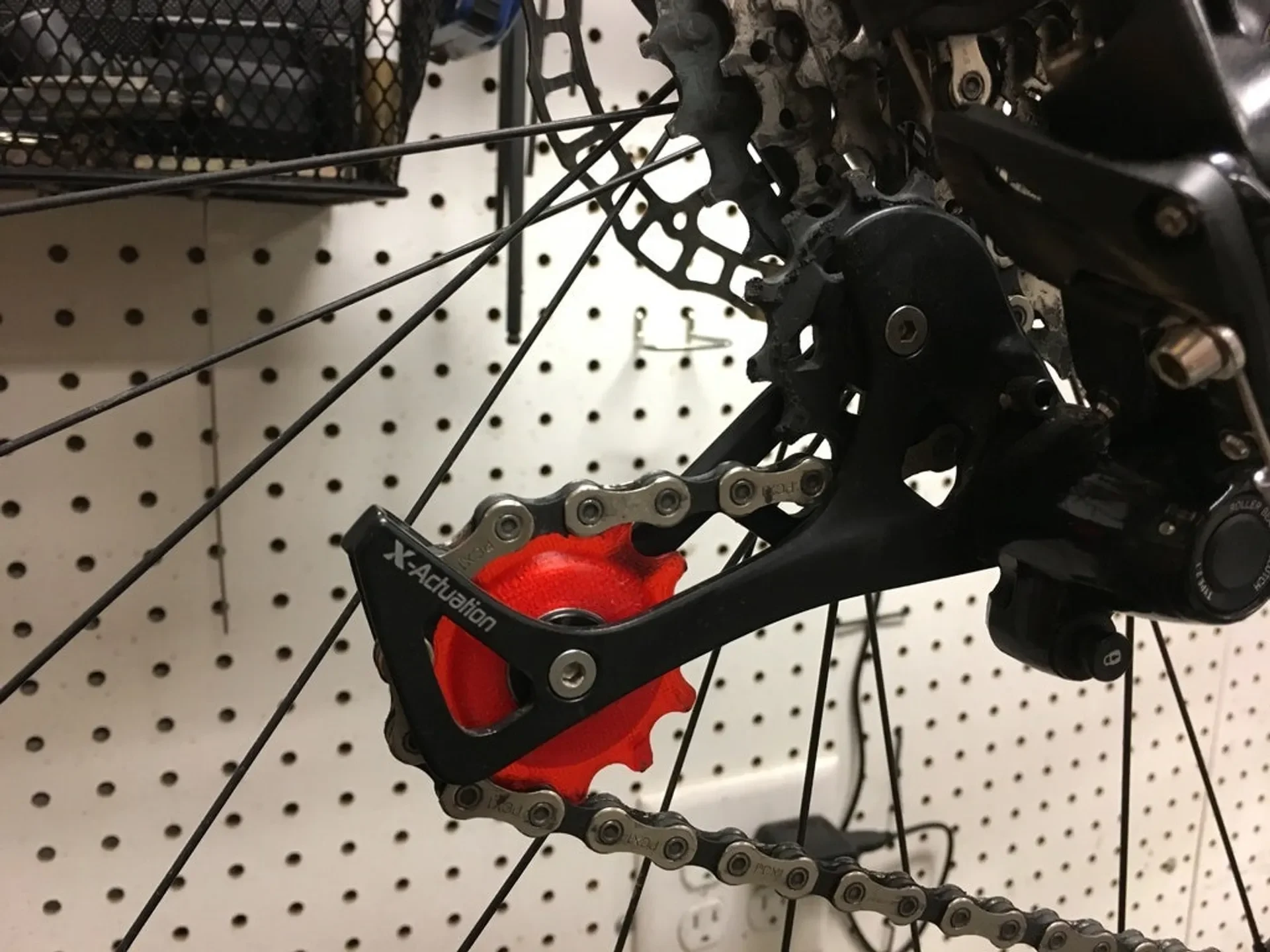

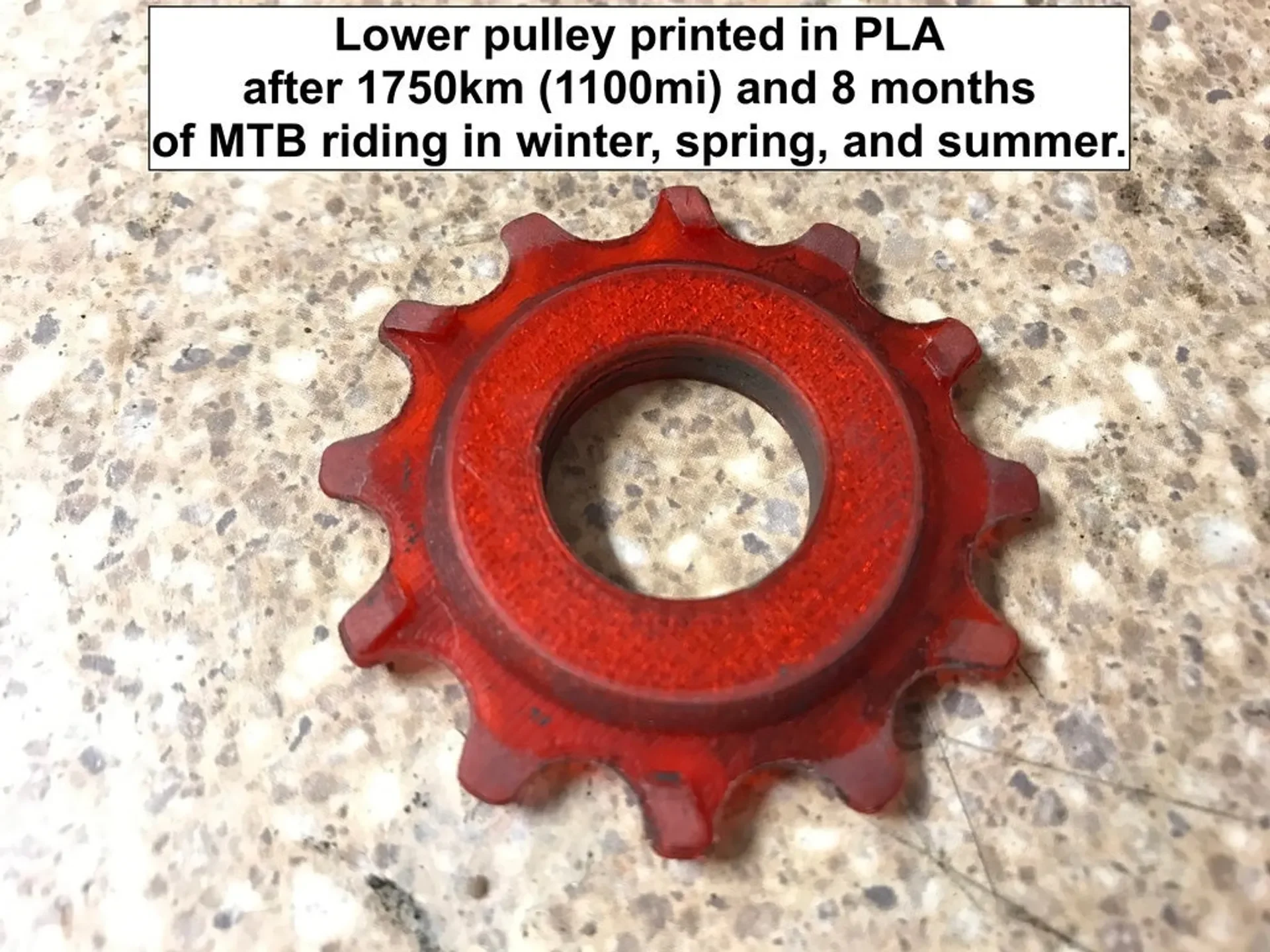

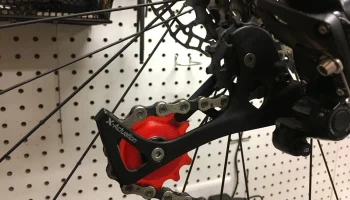

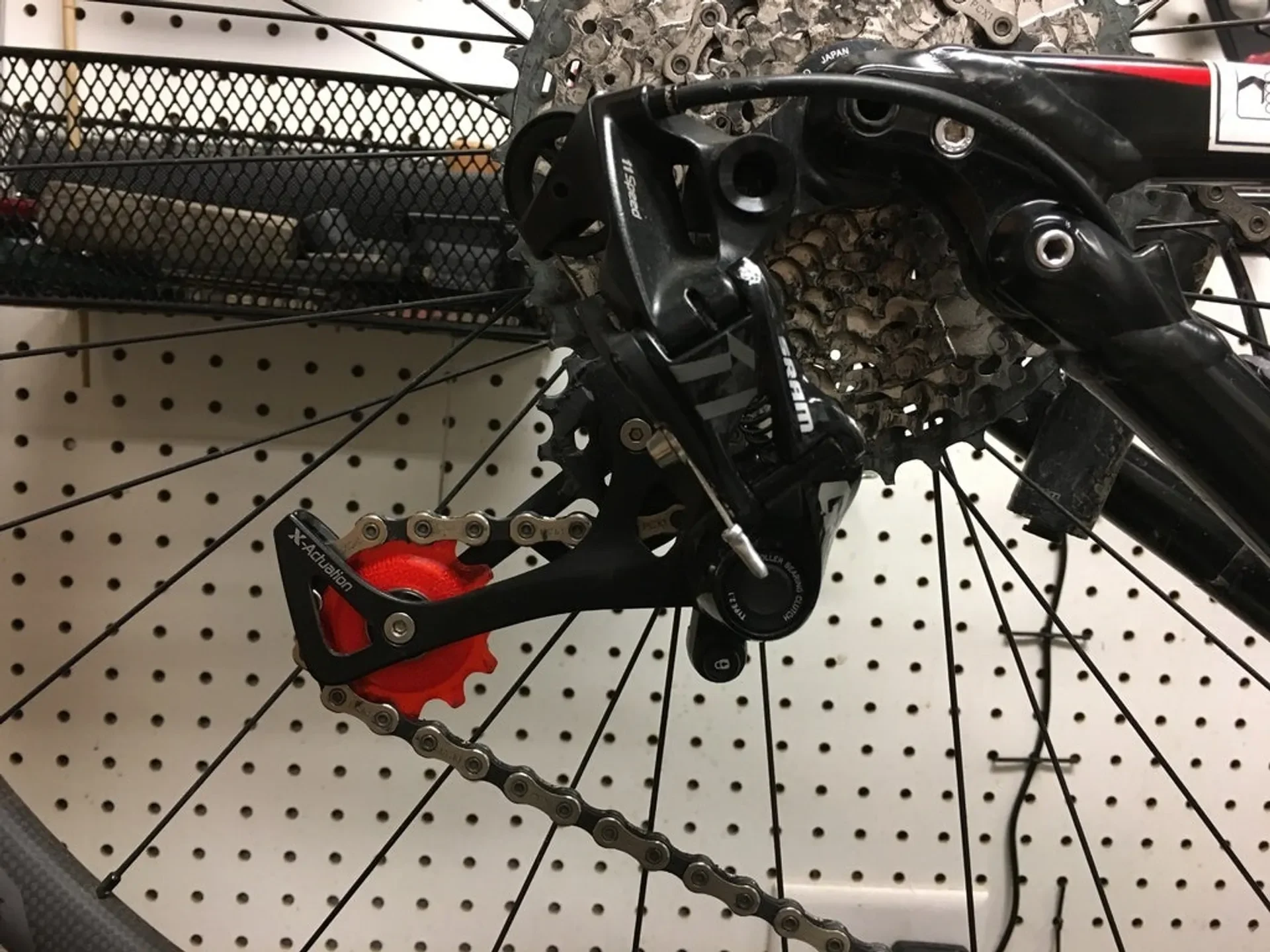

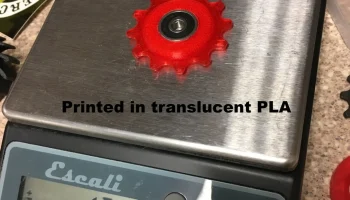

Обновление от 21 августа 2018 г.: После более чем 8 месяцев и 1750 км (1100 миль) на MTB зимой, весной и летом я снял нижний шкив, который напечатал PLA (тот, что на исходной фотографии), почистил его и был рад видеть, что он в отличном состоянии. Посмотрите фотографии, на которых виден некоторый износ, но не слишком большой. Единственная реальная проблема заключалась в том, что отверстие подшипника немного открылось, что позволяло шкиву перемещаться из стороны в сторону, что приводило к износу поверхности. Я планирую воссоздать шкив в Fusion 360 и решить проблемы с установкой подшипников в этой модификации.
