Датчик диаметра звездочки

Это версия для печати снятого с производства продукта Park Tool CDG-2, которую можно посмотреть здесь: https://www.parktool.com/en-us/product/chainring-diameter-gauge-cdg-2.

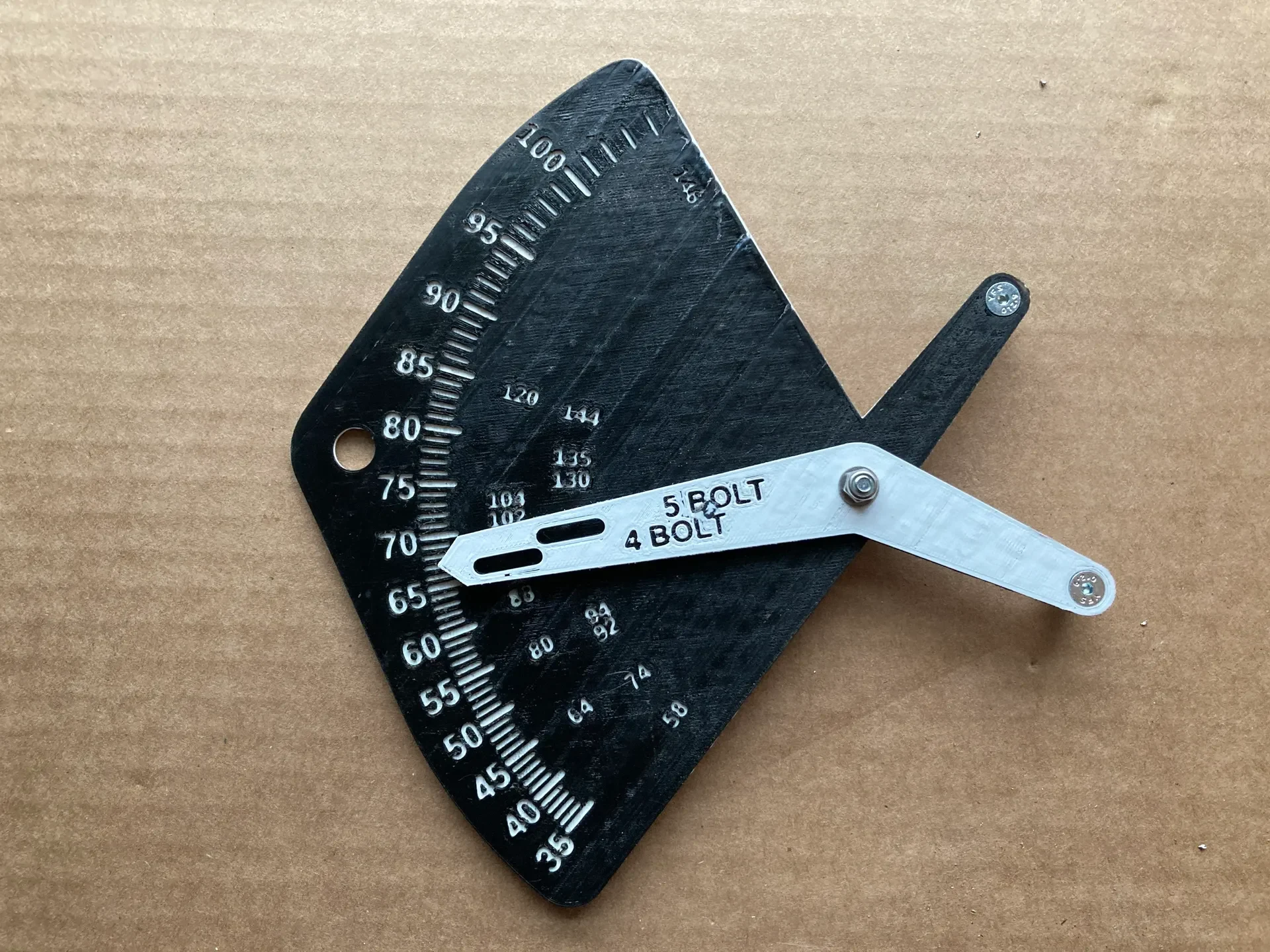

Используйте его, чтобы определить схему расположения болтов, используемую на кольцах цепи на любом велосипеде, с кольцами с 4 или 5 болтами. Калибр показывает диаметр окружности болта с использованием прорезей в поворотном рычаге и межцентровое расстояние между отверстиями, измеряемое с помощью делений на внешнем крае.

Две плоские пластины моделируются в OpenSCAD из-за нелинейной зависимости между расстоянием между центрами и углом. Два штифта смоделированы в FreeCAD для простой моделируемой резьбы. Все это собирается с помощью винтов с потайной головкой под торцевой ключ М4 длиной от 8 до 12 мм. Если вы находитесь в США, BoltDepot — отличный ресурс: https://www.boltdepot.com/Product-Details.aspx?product=15681.

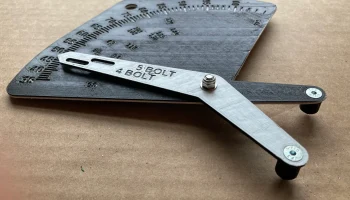

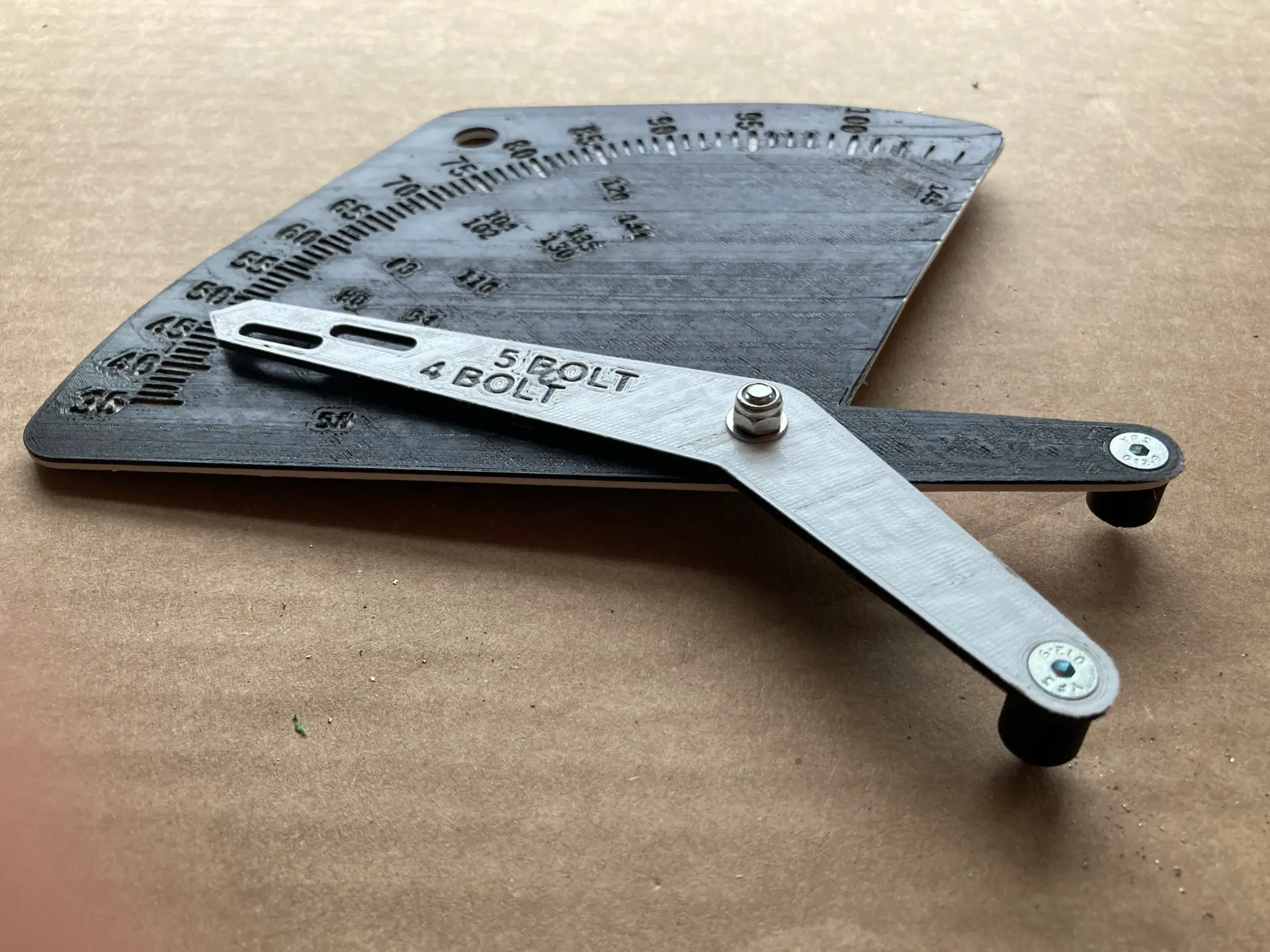

Я распечатал датчик, используя двухцветную печать, чтобы выделить аннотации. Пластины имеют толщину всего 2,5 мм, и PLA вполне подойдет, если вы будете хранить инструмент в месте, температура которого близка к комнатной. Если вам нужно хранить его в жарком сарае или гараже, рассмотрите вариант из PETG или ABS, чтобы инструмент лучше сохранял точность размеров при воздействии тепла.
