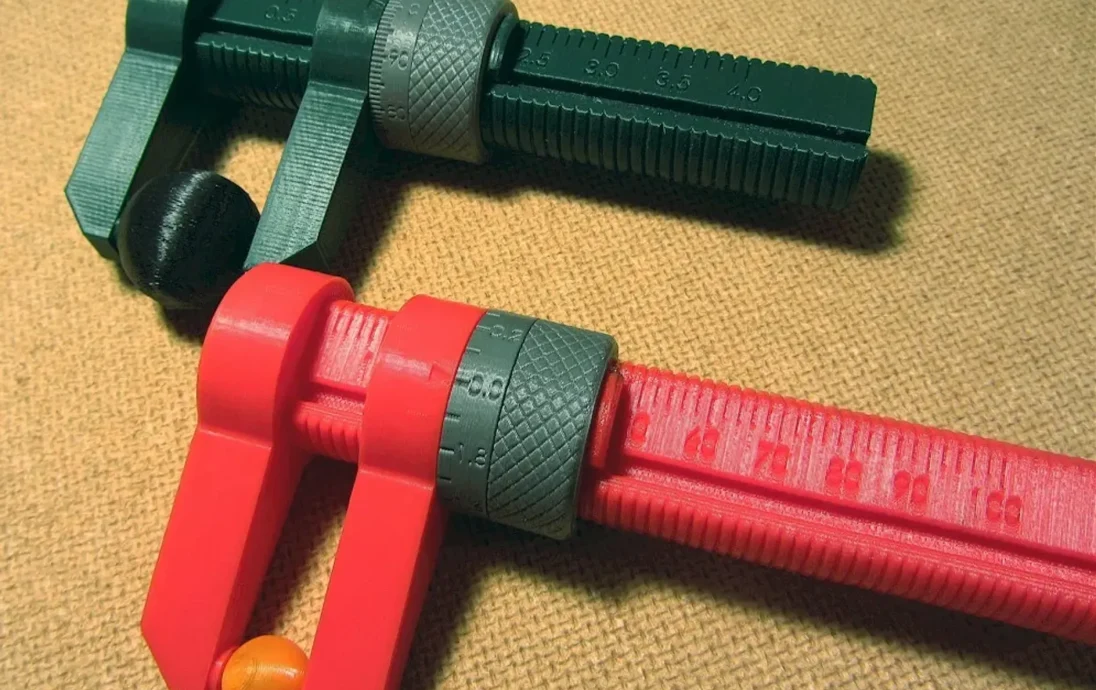

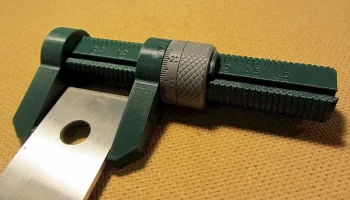

Штангенциркуль 0-4 дюйма/100 мм

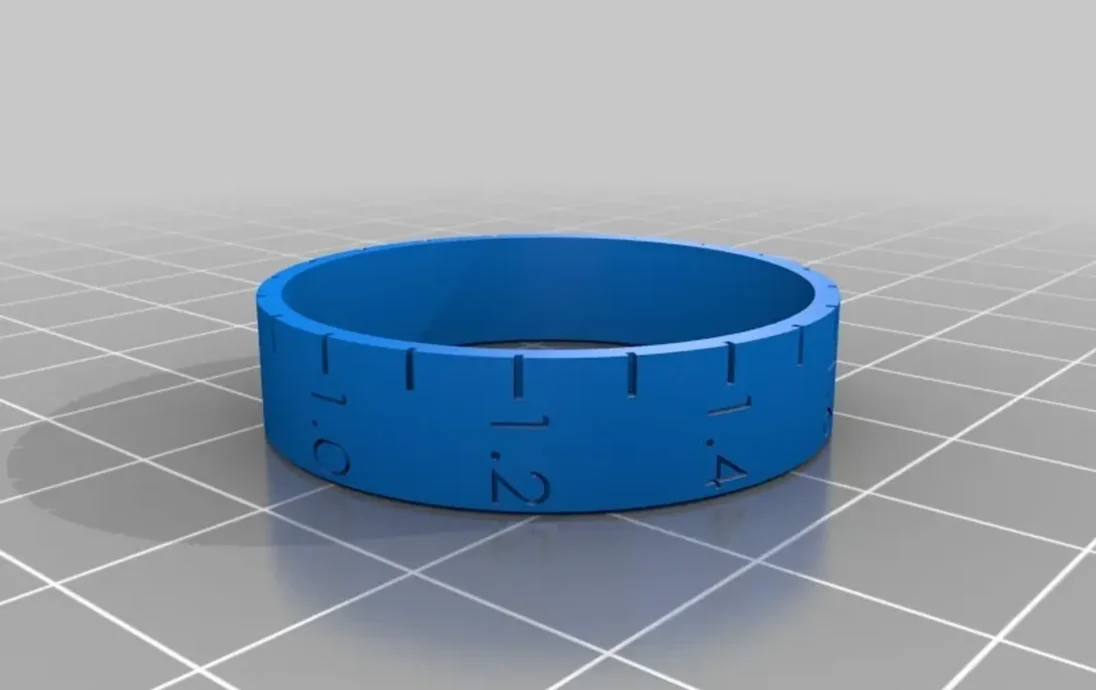

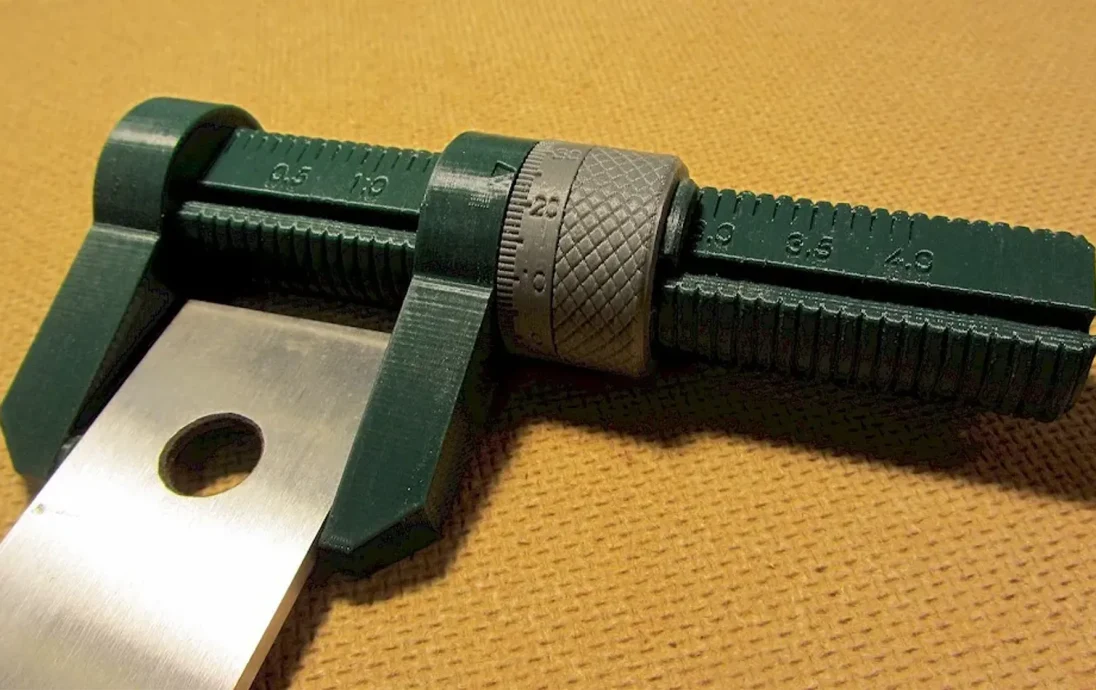

Дюймовая версия этих штангенциркулей имеет шкалу прямого считывания с отметками 0,1 дюйма и вторичную шкалу микрометрического типа, которая считывает показания до 0,001 дюйма! (Да, верно...) На самом деле, это может быть с точностью до ±0,010".

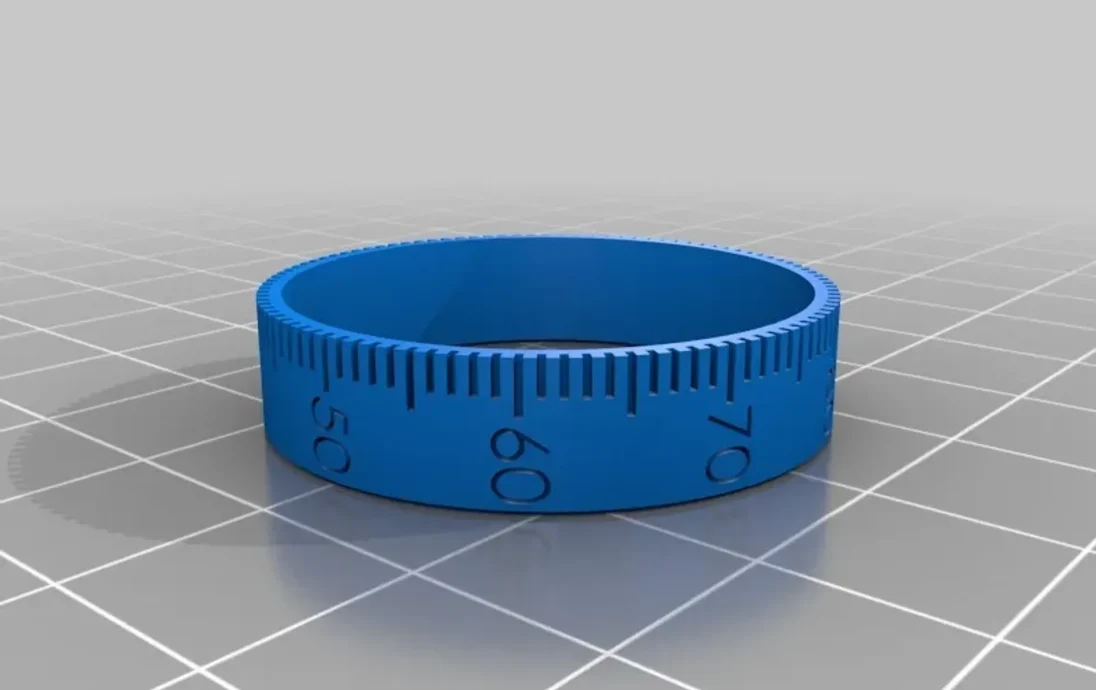

Метрическая версия имеет шкалу прямого считывания с отметками 2 мм и дополнительную шкалу с делениями 0,1 мм.

Инструкции

ОБНОВЛЕНИЕ: добавлена метрическая версия! Для обоих используется одна и та же часть слайдера.

Для метрики используйте части: body_mm.stl, nut_mm.stl, disk_mm.stl и слайдер.stl.
Для дюймовой системы используйте части: body_in.stl, nut_in.stl,IAL_in.stl и слайдер.stl.

Эти детали были напечатаны из PLA со слоями 0,2 мм, 3 периметрами и заполнением 20%. Если у вас нет подогреваемой кровати, вам следует распечатать детали корпуса и ползуна плотом, чтобы убедиться, что они плоские. Распечатывать их следует достаточно медленно, чтобы сохранить как можно больше деталей. После печати вам, вероятно, придется слегка отшлифовать некоторые детали, особенно внутреннюю резьбу гайки, чтобы удалить комочки.

Для сборки:

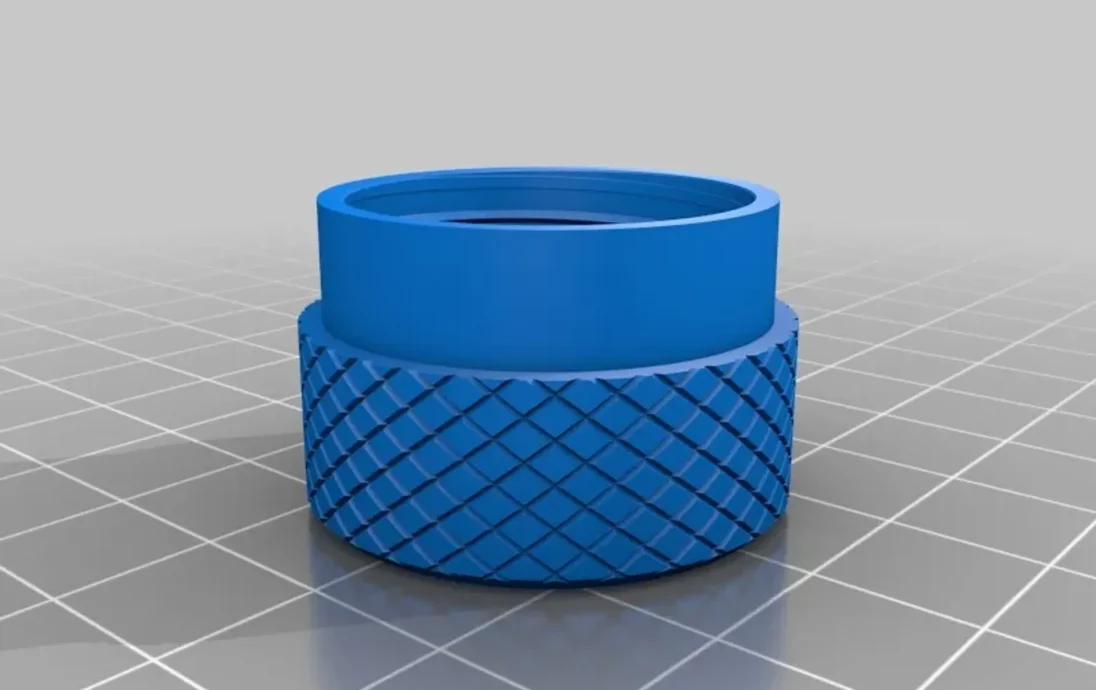

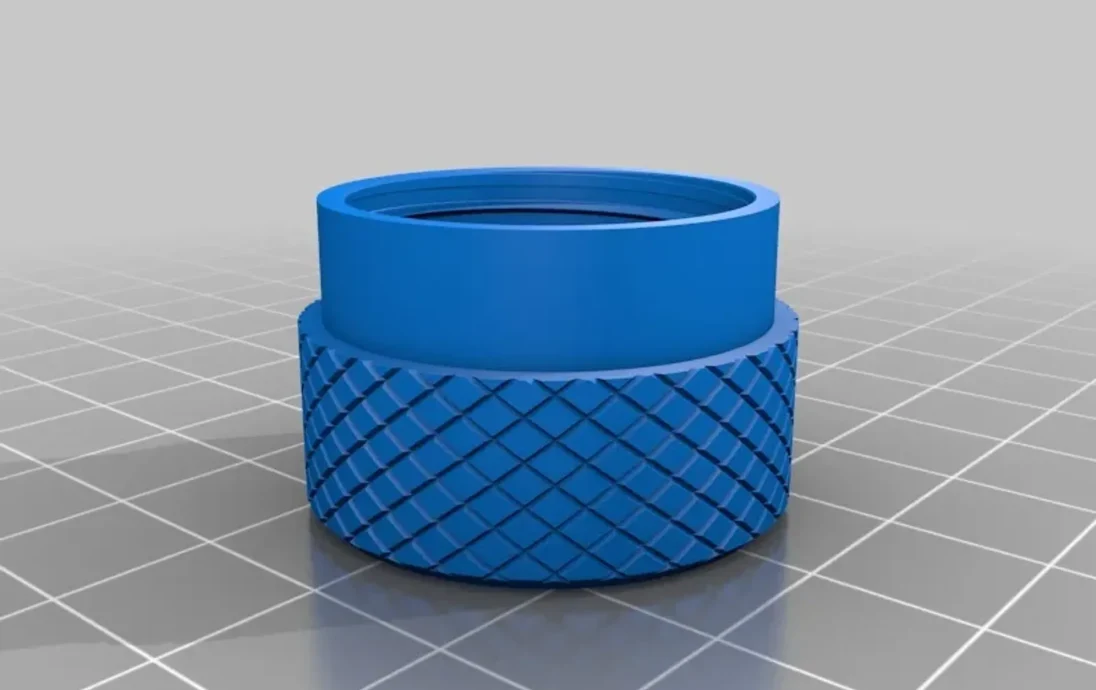

Проверьте посадку циферблата на гайку. Вам нужно, чтобы у него было некоторое трение, чтобы для его вращения требовалось небольшое усилие. Отшлифуйте идентификационный номер, если он слишком тугой, добавьте немного скотча, если он слишком свободный.

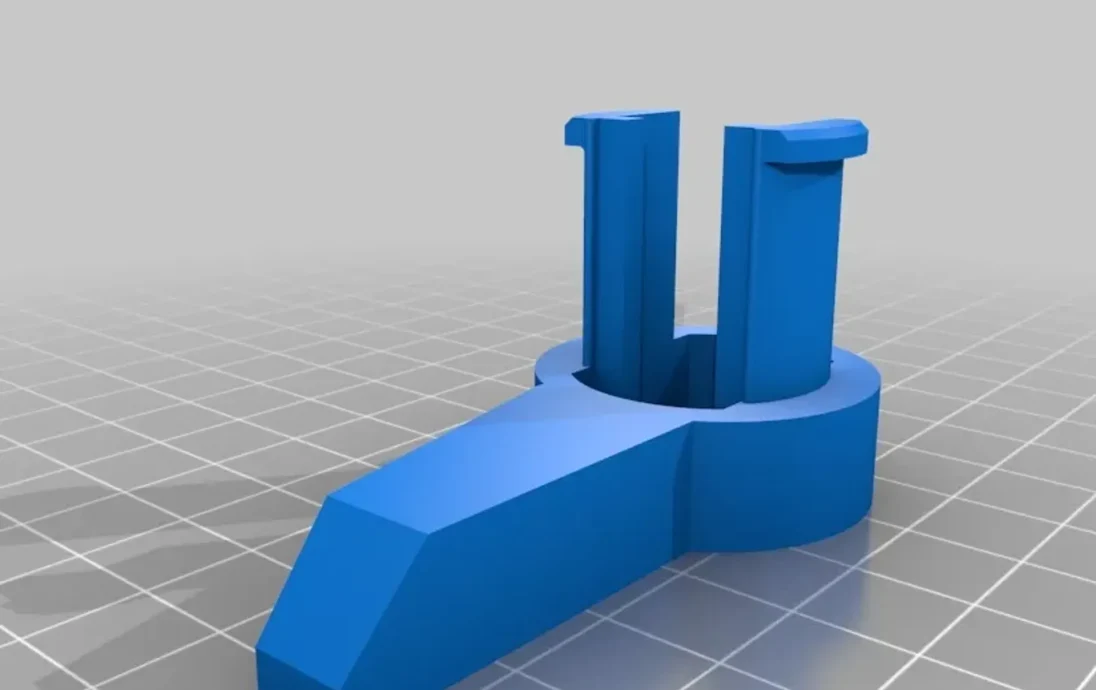

Сожмите уши ползунка вместе и вставьте их в гайку. Как только они начнут работать, навинтите гайку на уши до щелчка.

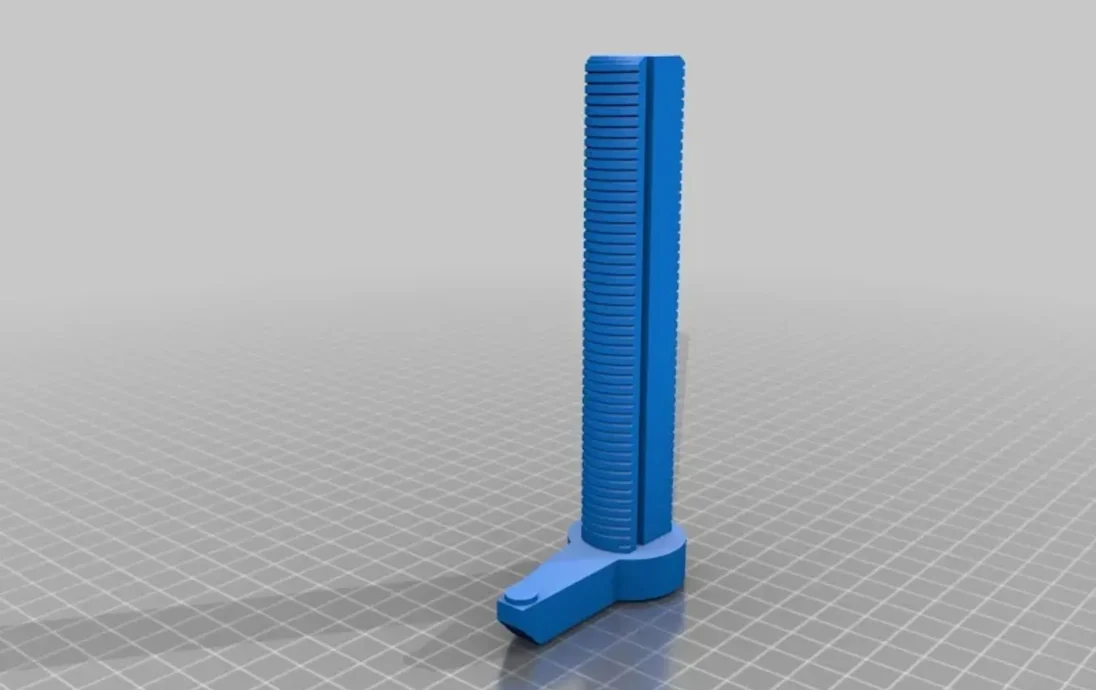

Нанесите немного смазки или вазелина на внешнюю резьбу корпуса. Наденьте ползунок на корпус и начните закручивать гайку. Поначалу гайка будет затянута довольно туго, но по мере движения вперед и назад по всей длине корпуса она должна ослабнуть.
Закройте суппорта почти до конца. Возьмите кусок наждачной бумаги с зернистостью 120 (или около того) и слегка зажмите его так, чтобы сторона с зернистостью была обращена к выступу на неподвижной губке. Двигайте наждачной бумагой вперед и назад, чтобы отточить поверхность выступа параллельно подвижной губке.
Перед использованием закройте полностью, пока не перестанет видеть свет между неподвижным выступом и подвижной губкой. Удерживая гайку неподвижно, поверните шкалу так, чтобы она показывала «0». По мере износа резьбы может потребоваться повторное обнуление суппортов.
