Датчик износа звездочки

Мото-вело

Источник:

www.printables.com

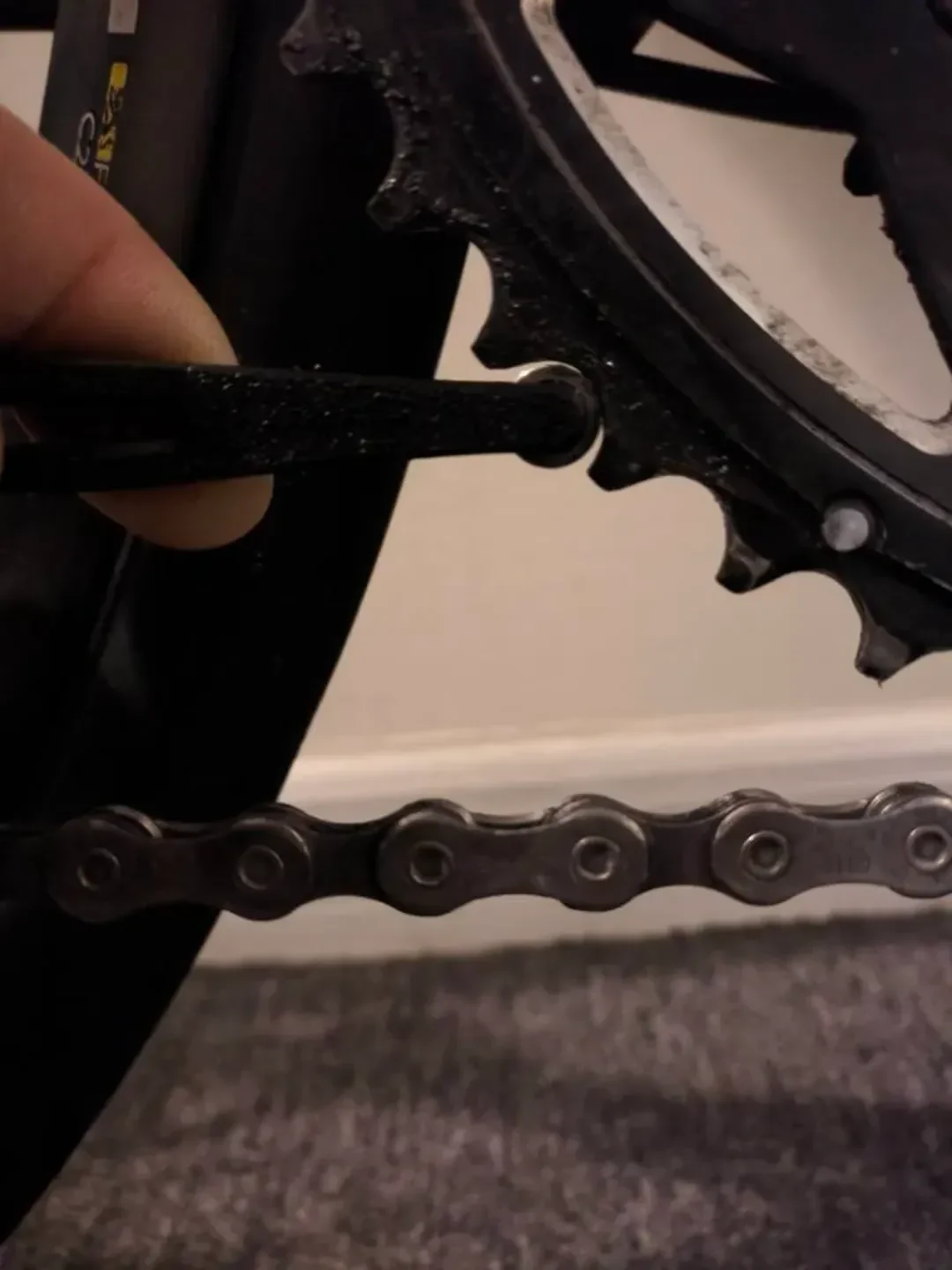

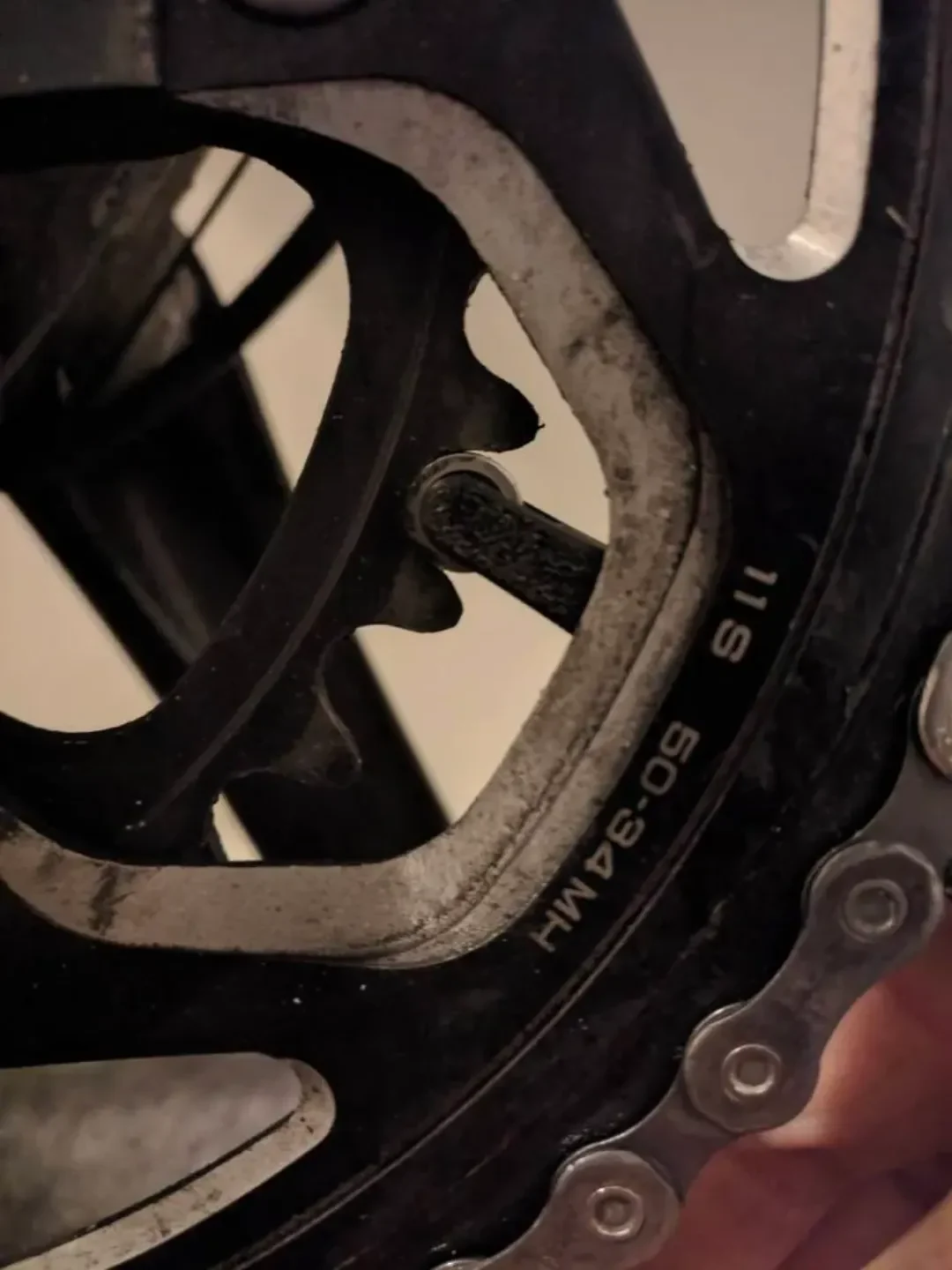

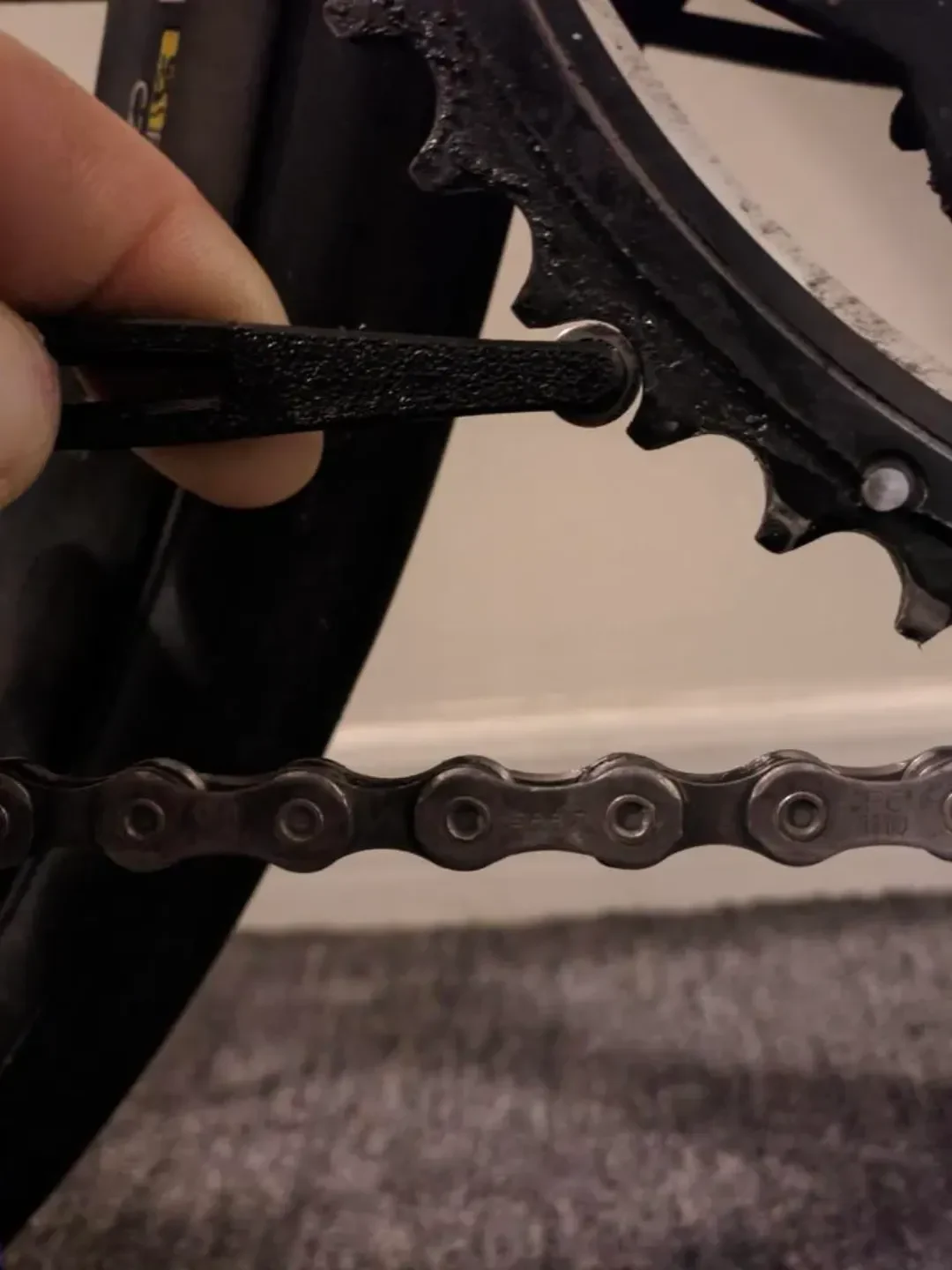

Этот инструмент был вдохновлен видео Park Tool. Я подумал, что это отличная идея, и решил создать ручку, чтобы ее было значительно проще использовать.

Я не думаю, что это работает для кассет — профиль зубьев более «квадратный», а не «круглый», в отличие от звездочек.

Для кассет вам понадобится инструмент Rohloff HG Check или аналогичный.

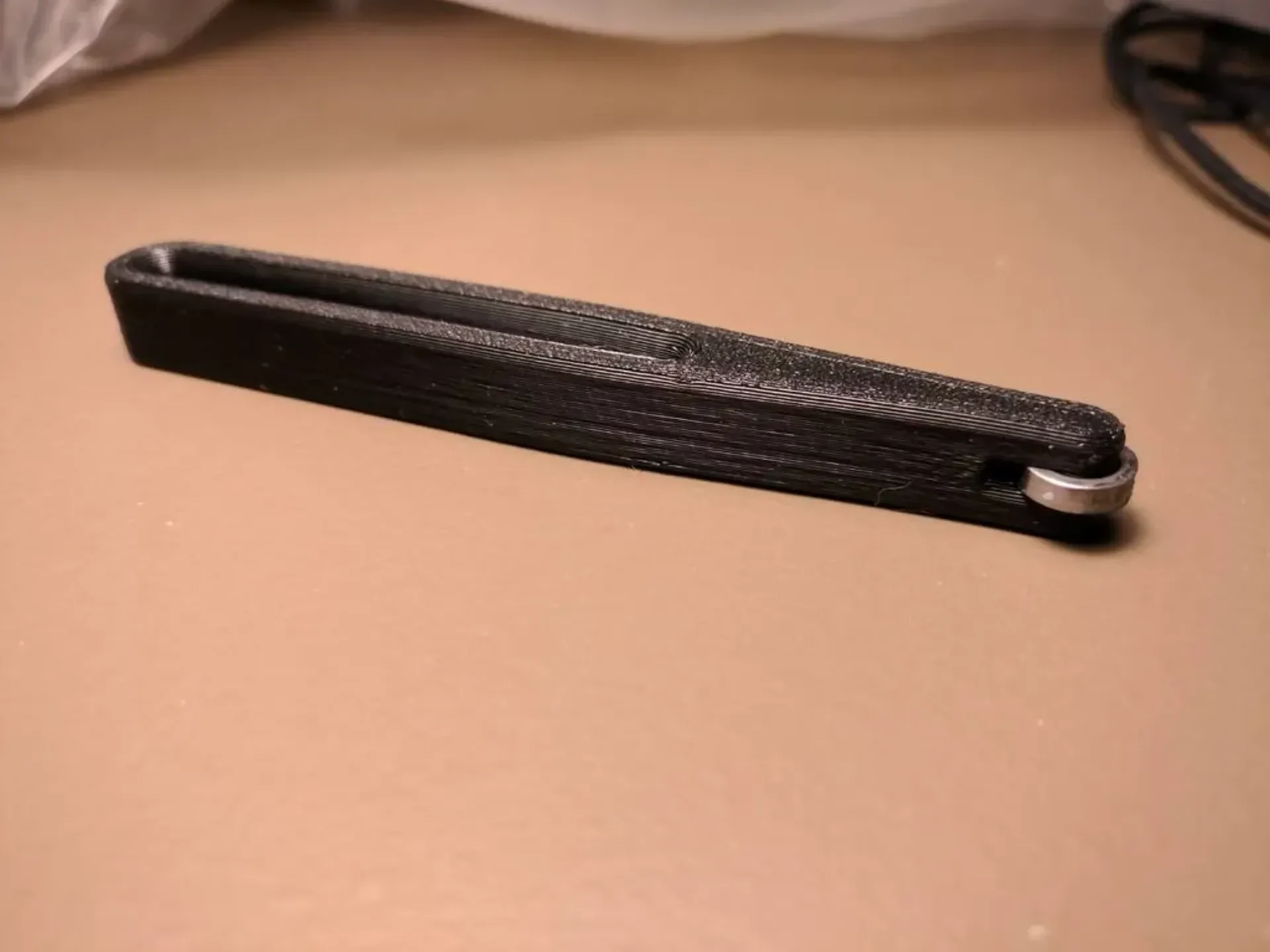

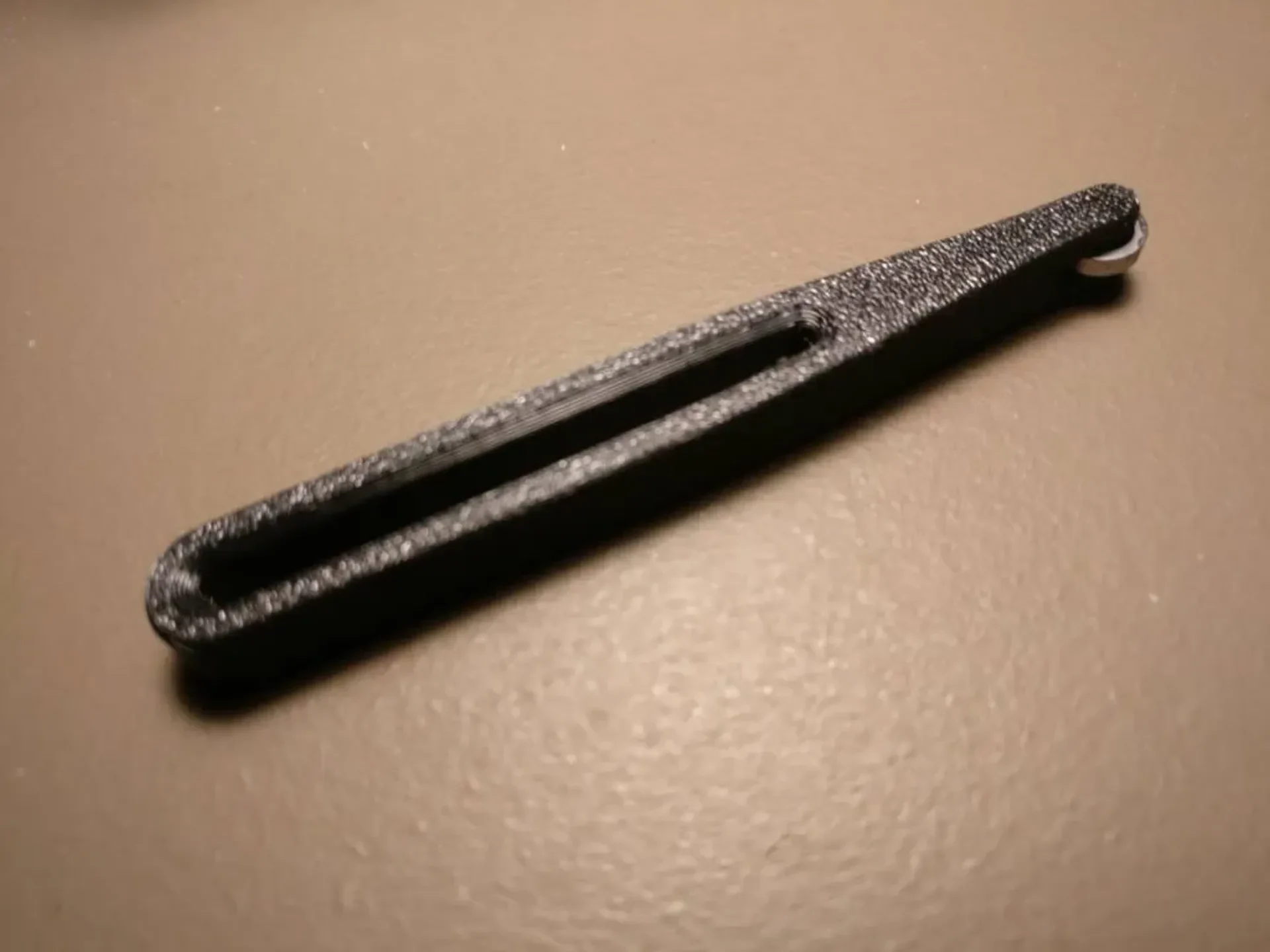

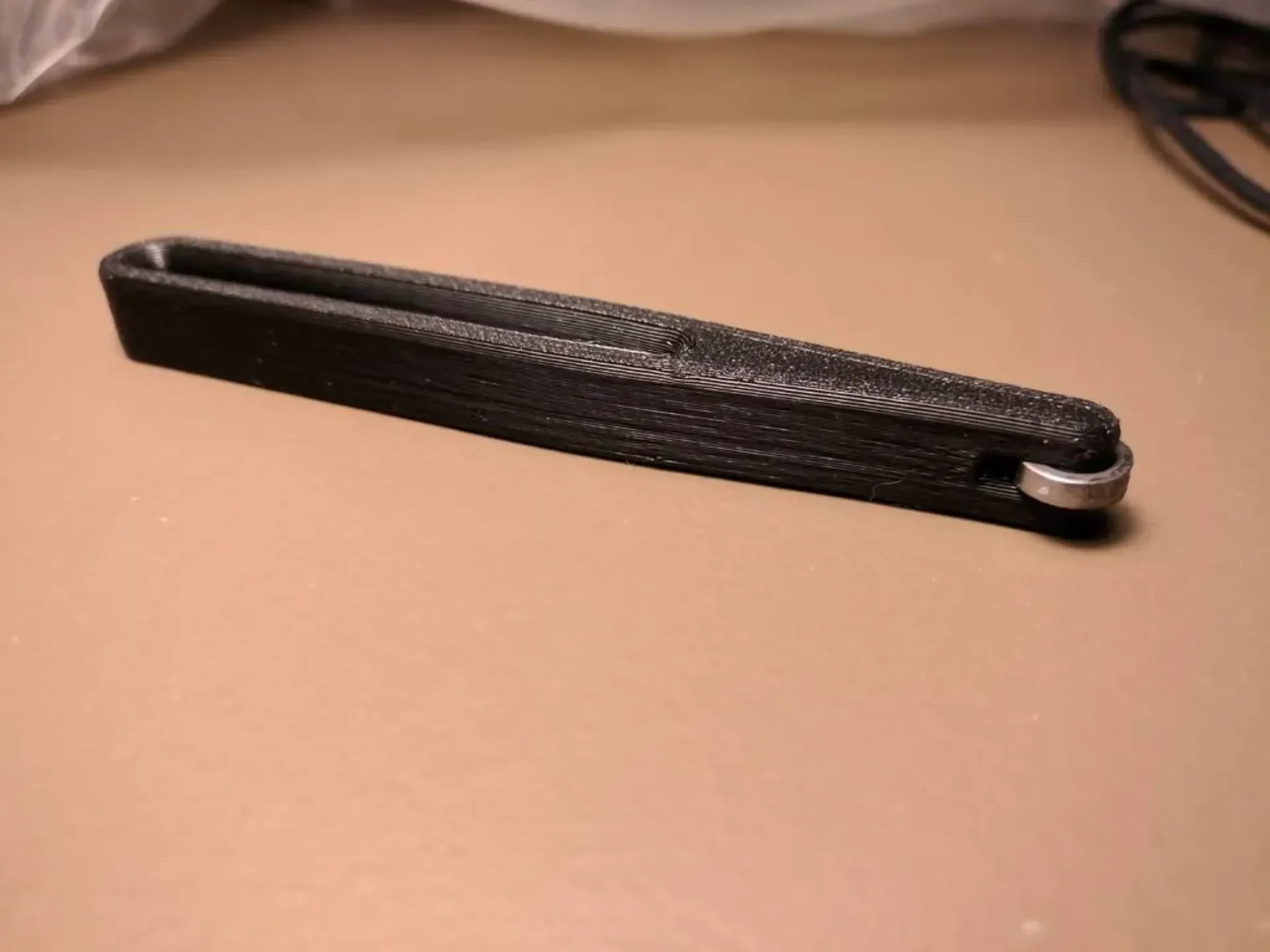

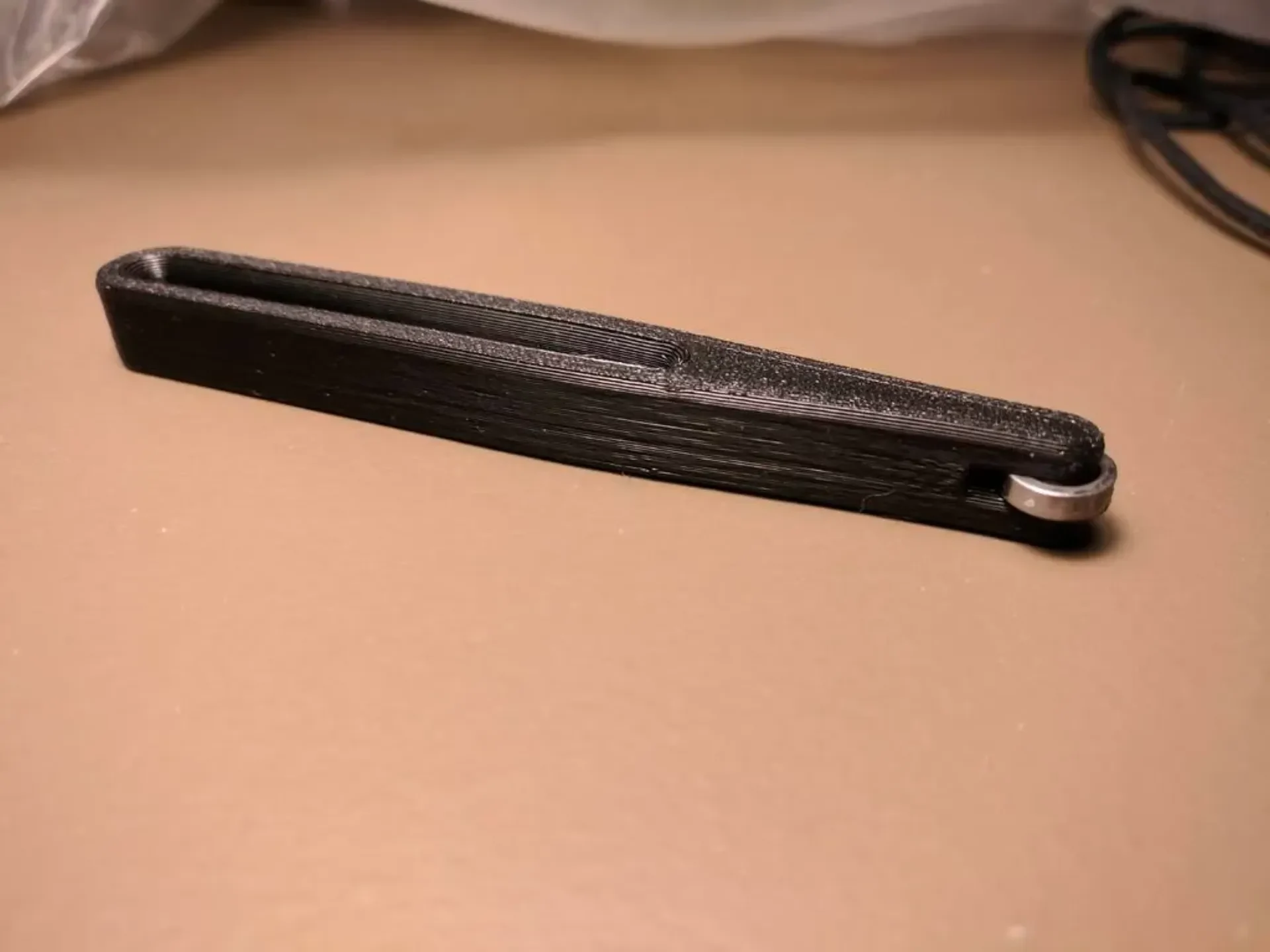

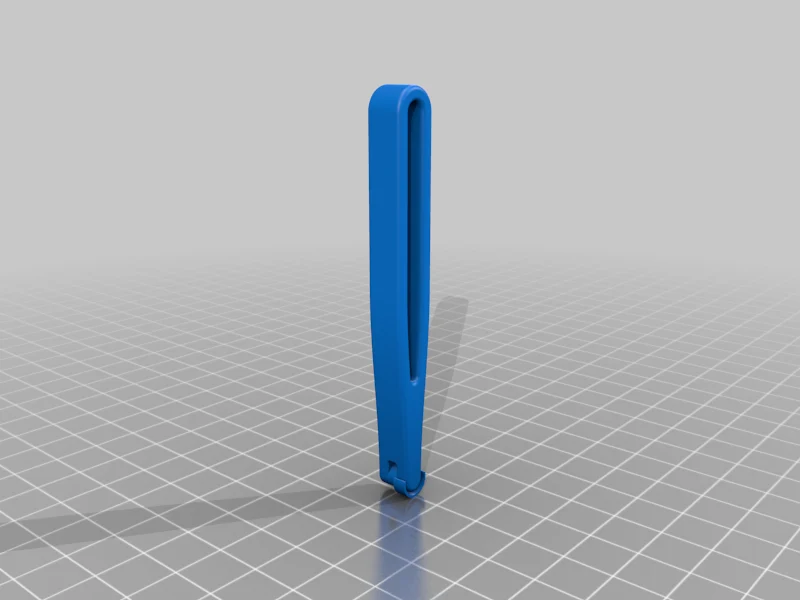

Вся деталь имеет длину 80 мм, что позволяет получить доступ к маленьким «бабушкиным» шестерням в тройных установках.

Я разработал версию, допускающую постпечатную обработку валиком, но я никогда не делал невыпадающие детали в середине печати, поэтому выбрал этот вариант. Это сработало великолепно, и соединение оказалось лучше, чем ожидалось.

03.01.2020: добавлена версия 4 с боковой прорезью 4 мм для крепления к крючкам для перфорированной доски.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.20

Заполнение:

Нить: Hatchbox PLA, черная

Примечания:

Сделал прототип с этими настройками, но он оказался настолько хорош, что я его просто сохранил.

Я сделал новую версию после прототипа изображения (версия 2) — эта первоначальная загрузка — версия 3.

3mf прилагается, если вы хотите легко выполнить повторное нарезку с помощью PrusaSlicer.

Этот инструмент требует паузы на слое, чтобы захватить ролик цепи.

Я смоделировал тонкую стенку, чтобы поддерживать ролик на месте во время печати. Вы могли бы сэкономить незначительное количество материала, пытаясь превратить этот отрывок в чистую поддержку, но я даже не стал заморачиваться.

Цепной ролик

Вам понадобится достать запасной ролик из цепи — полностью вытолкните штифт, чтобы освободить ролик.

Для установки ролика я использовал 11-скоростную цепь. Протяженность этой цепи составляет около 3200 миль. Внешний диаметр ролика составляет 7,66 мм, внутренний диаметр 5,16 мм и толщина 2,05 мм.

Из любопытства я измерил несколько роликов новой 11-скоростной цепи (SRAM PC-1110), внешний диаметр практически идентичен. Внешний диаметр — единственное измерение, которое действительно имеет значение для этого приложения.

Категория: Инструменты
