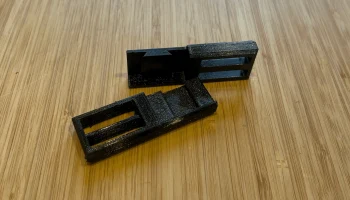

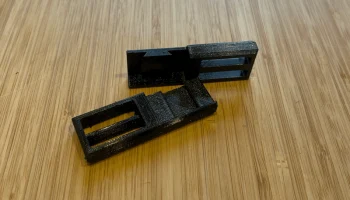

Зажим для ремня Thule Yepp

Плечевой ремень Yepp продолжает спадать? Или ваш ребенок — чемпион? Не волнуйся. Решение здесь.

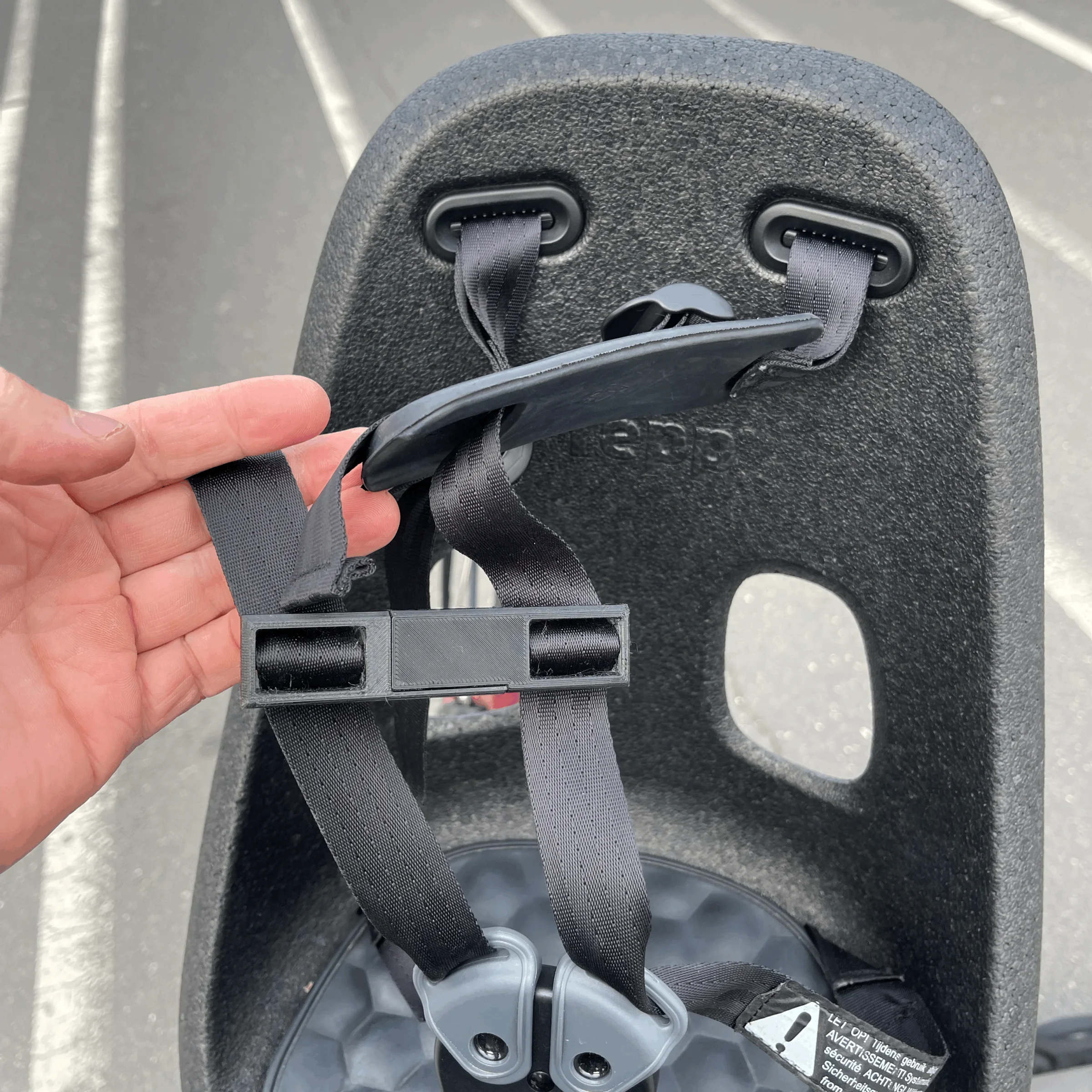

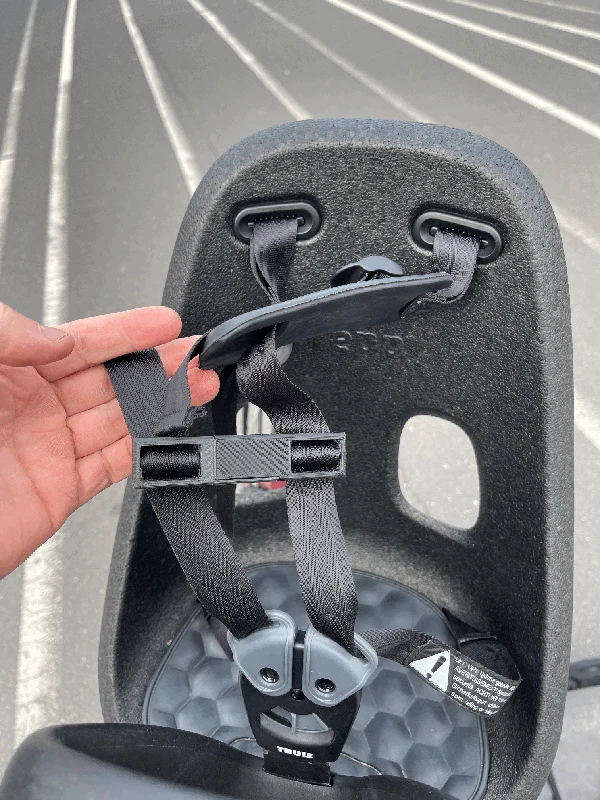

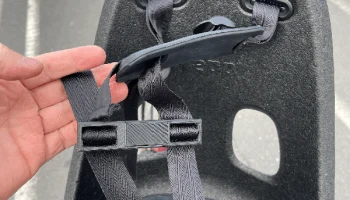

Меня надоели ремни Yepp Harness, которые постоянно падали. Когда мой сын научился «вылезать» из ремня, я понял, что пришло время что-то делать.

Конечно, оригинальный и дорогой немагнитный ремешок от Thule стоимостью 10-15 евро оказался не подходящим. Итак, представляю вам неведомый человечеству ремешок Thule Yepp Harness со встроенным магнитом.

Используемые магниты круглые 10 х 2 мм (радиус, высота).

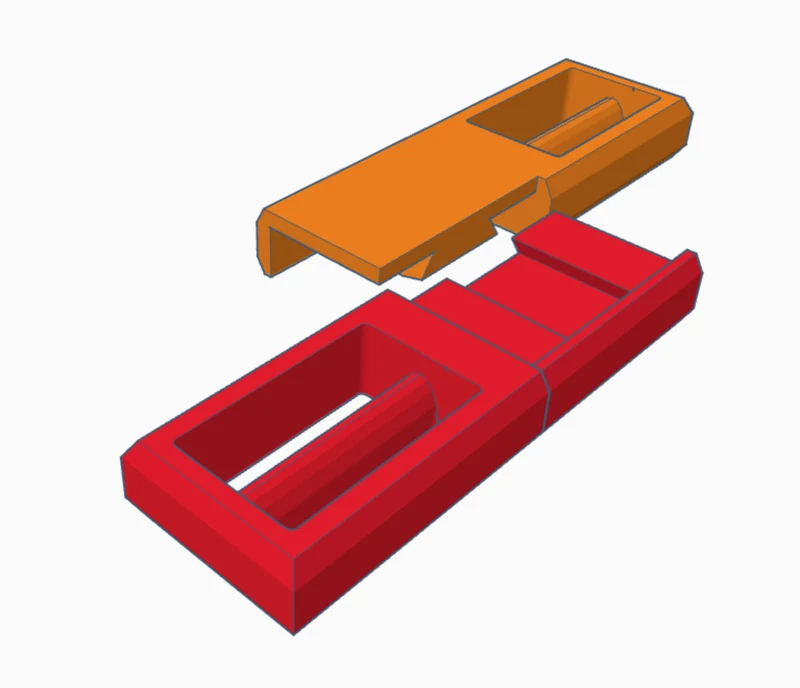

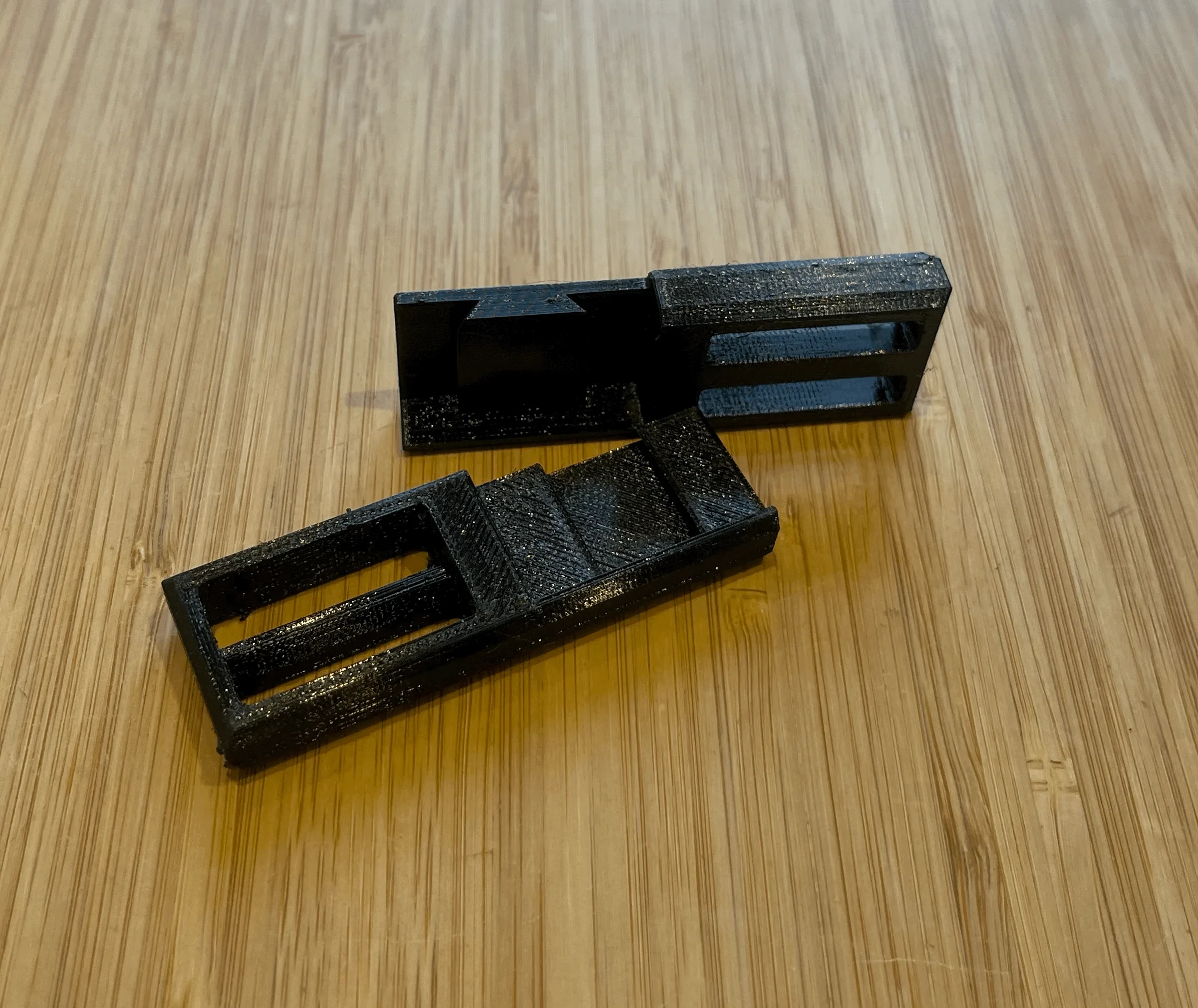

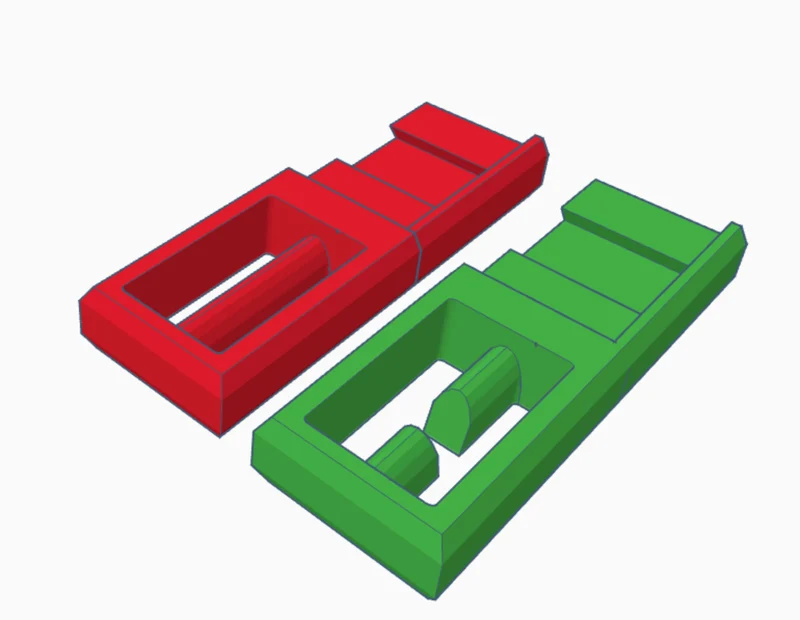

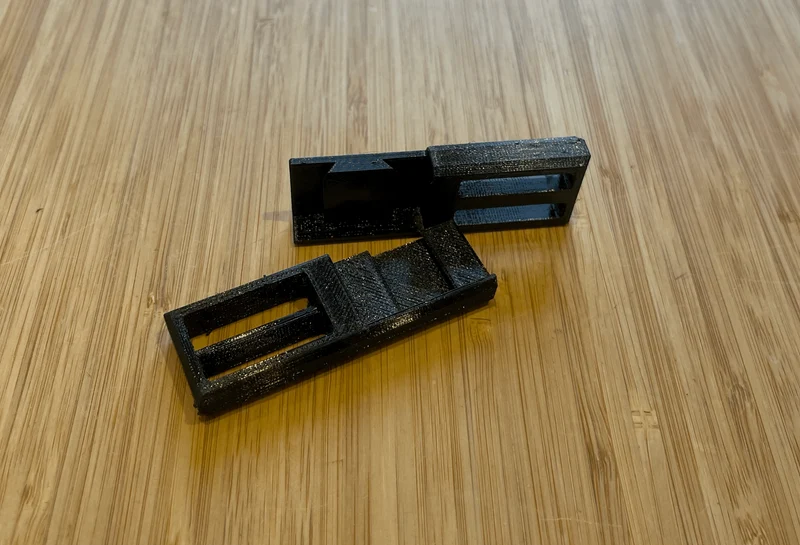

Я сделал 2 версии, состоящие из мужской и женской части.

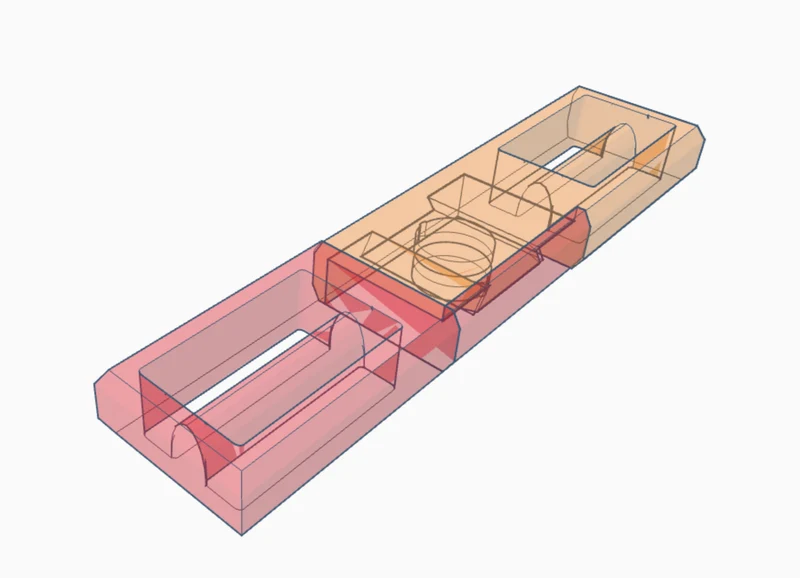

«Закрытая» версия, требующая разборки верхней части привязи.

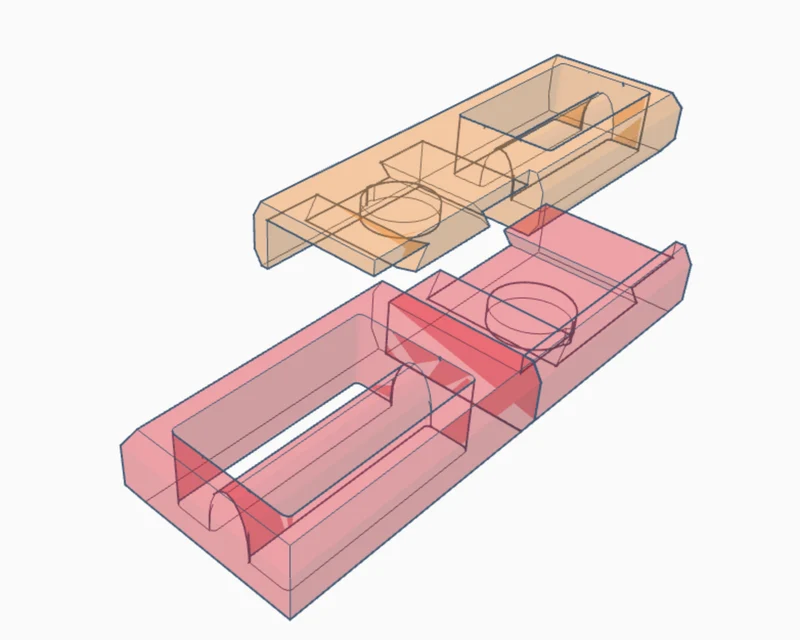

«Открытая» версия, которую можно прикрепить, не разбирая привязь. Он менее силен, чем полная версия.

Схема именования относится к способу прикрепления клипа, а не к времени печати ;-).

Установка магнитов

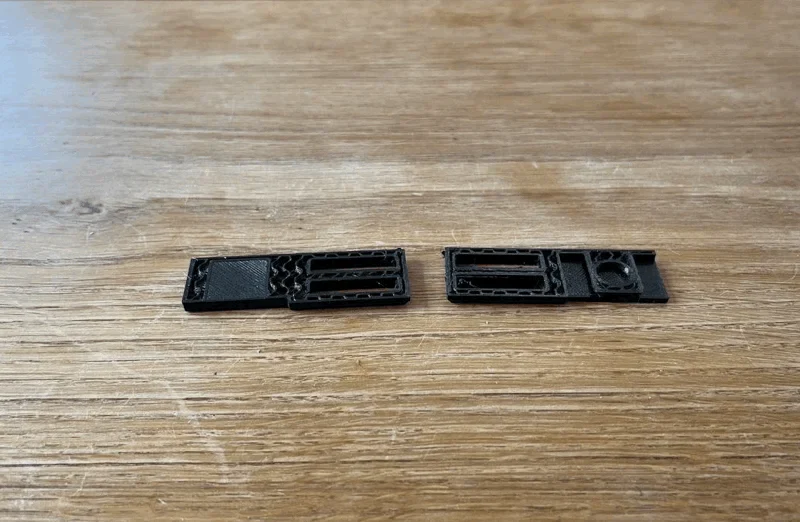

Печать остановится 2 раза, на первой паузе вставьте магниты в деталь слева (Женская часть), а во второй паузе справа. При печати версии 0,15 мм обратите пристальное внимание на чрезмерное просачивание, покалывание или другой мусор в отверстии (особенно в охватываемой части).

Первая пауза: Вставьте магнит в охватывающую часть (слева) — ЛЮБАЯ ориентация.

Магнит можно вставлять в любой ориентации.
Возобновите печать, когда убедитесь, что магнит полностью вставлен.

Вторая пауза: Вставьте магнит в охватываемую часть (справа) — Проверьте ориентацию.

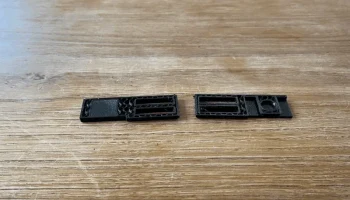

Положите магнит поверх уже покрытого пластиком магнита в охватывающей части слева — магнит самоориентируется. (Проверка ориентации — см. GIF-файл ниже).
Внимательно осмотрите отверстие в охватываемой части на предмет чрезмерного выделения жидкости, покалывания или другого мусора.
Возьмите магнит из охватывающей части, переверните его на 180 градусов, прежде чем вставить в правую часть (папа).

Магниты должны устанавливаться ЛЕГКО и ДОЛЖНЫ быть вставлены полностью (глубина отверстия 2,4 мм)! Если требуется чрезмерная сила или магнит вставлен не полностью -> Затем проверьте, нет ли в отверстии лишней жидкости, покалывания или мусора.

Обоснование дизайна, G-кода и материала

Я выбираю PETG и встроенные магниты, так как ремень безопасности не будет подвергаться воздействию окружающей среды (дождь, солнце и т. д.).
К сожалению, печать дважды останавливалась при вставке магнита, так как в противном случае зажим стал бы хрупким. Преимущество этого заключается в том, что ориентацию магнита нужно контролировать ТОЛЬКО во время второй паузы печати.
Я предоставил G-код для обеих версий: 0,10 мм и 0,15 мм. Лично я печатал толщиной 0,15 мм. Кажется, они выровнены назад и активированы параметры предотвращения пересечения (оба для улучшения механизма скольжения). G-код оптимизирован таким образом, что горячий конец сначала достигает температуры только 200 градусов по Цельсию (чтобы нить не сочилась во время выравнивания стола), после чего она достигает температуры печати.

Наслаждаться!
