Вставки для ящиков для верстака или кухонных ящиков......

Я работаю в розничном магазине велосипедов Trek, и нам поручено хранить все инструменты в ящиках, например, на верстаке Unior 6 футов. (Трек Артикул 541389)

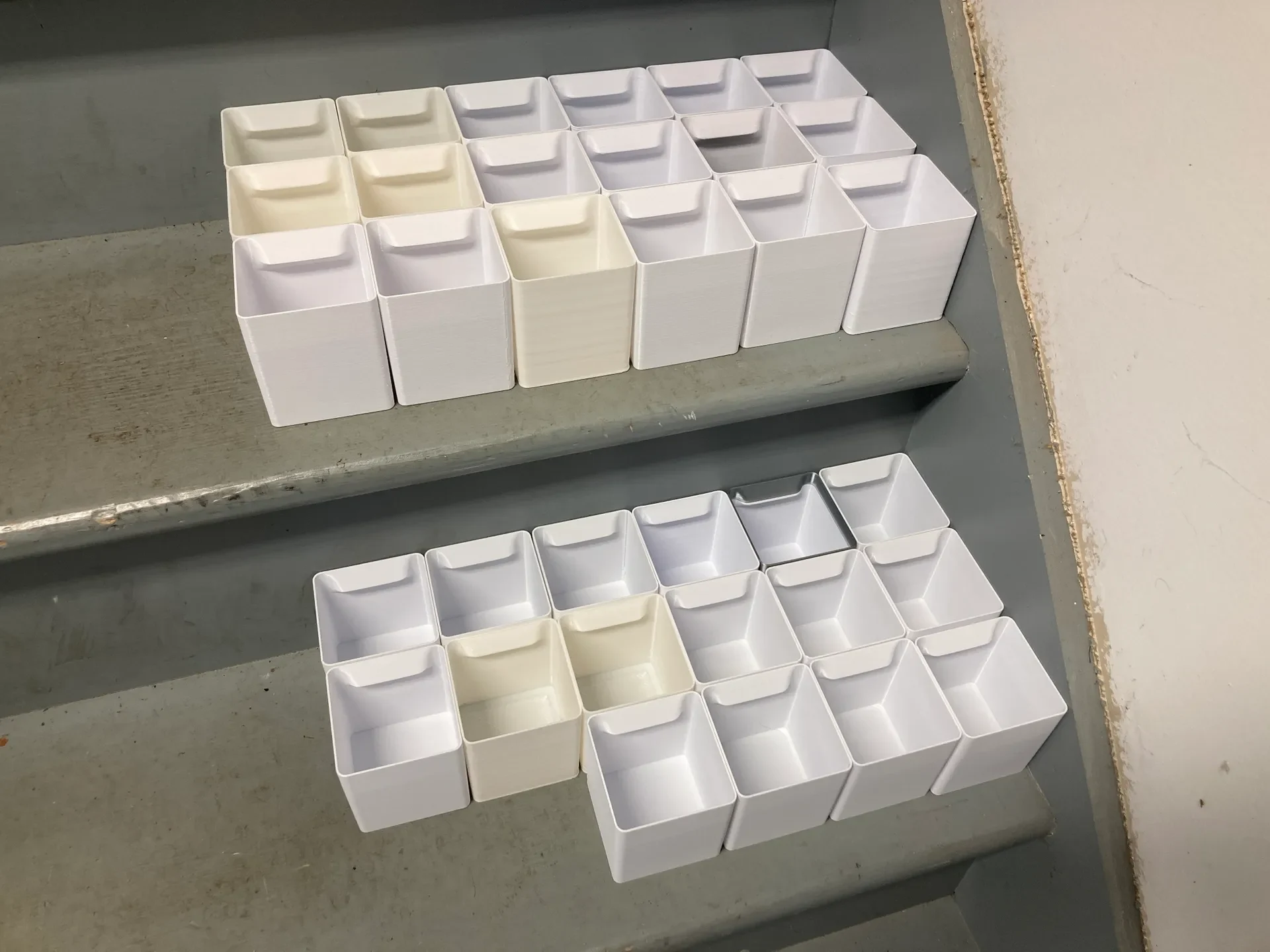

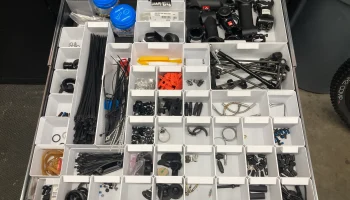

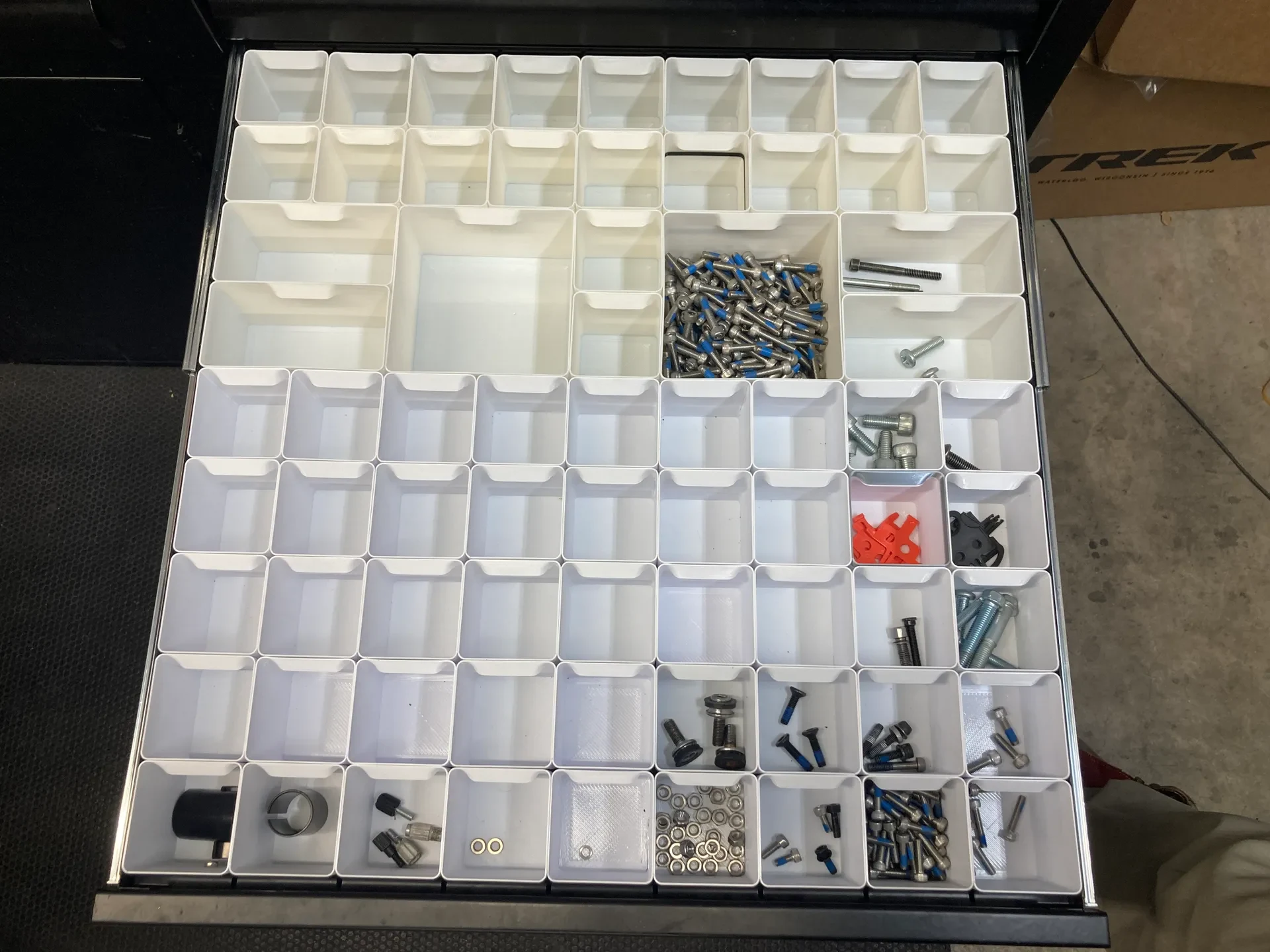

Большие плоские ящики хороши, если только у вас нет кучи мелких деталей. В ящиках предусмотрены перегородки, но у меня была идея получше. Вдохновленный видео на YouTube, я придумал более простой дизайн контейнеров, который можно было распечатать в «режиме вазы». Я измерил ящик Unior и решил, что можно разделить его на 9 сегментов, что составит 81 отдельную корзину 1х1. Не все в них помещается, поэтому я сделал параметрический дизайн, чтобы иметь ячейки кратные ширине, например 1x2, 2x1 и т. д. Все включенные здесь STL поместятся на станине Prusa MK3/MK3S/MK3S+, а большинство размеров до 3x3 поместятся на стандартных печатных платформах шириной 200 мм.

Выступ сзади можно использовать для этикетки, а также он служит для обле��чения извлечения отдельной корзины из полного ящика. Помните, что если ваши контейнеры не выходят квадратными, эта выступка должна находиться сзади, иначе они не встанут правильно.

Печать

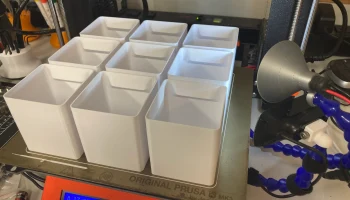

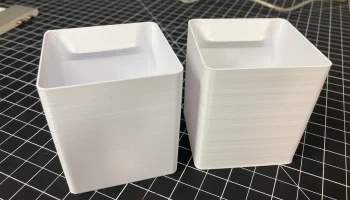

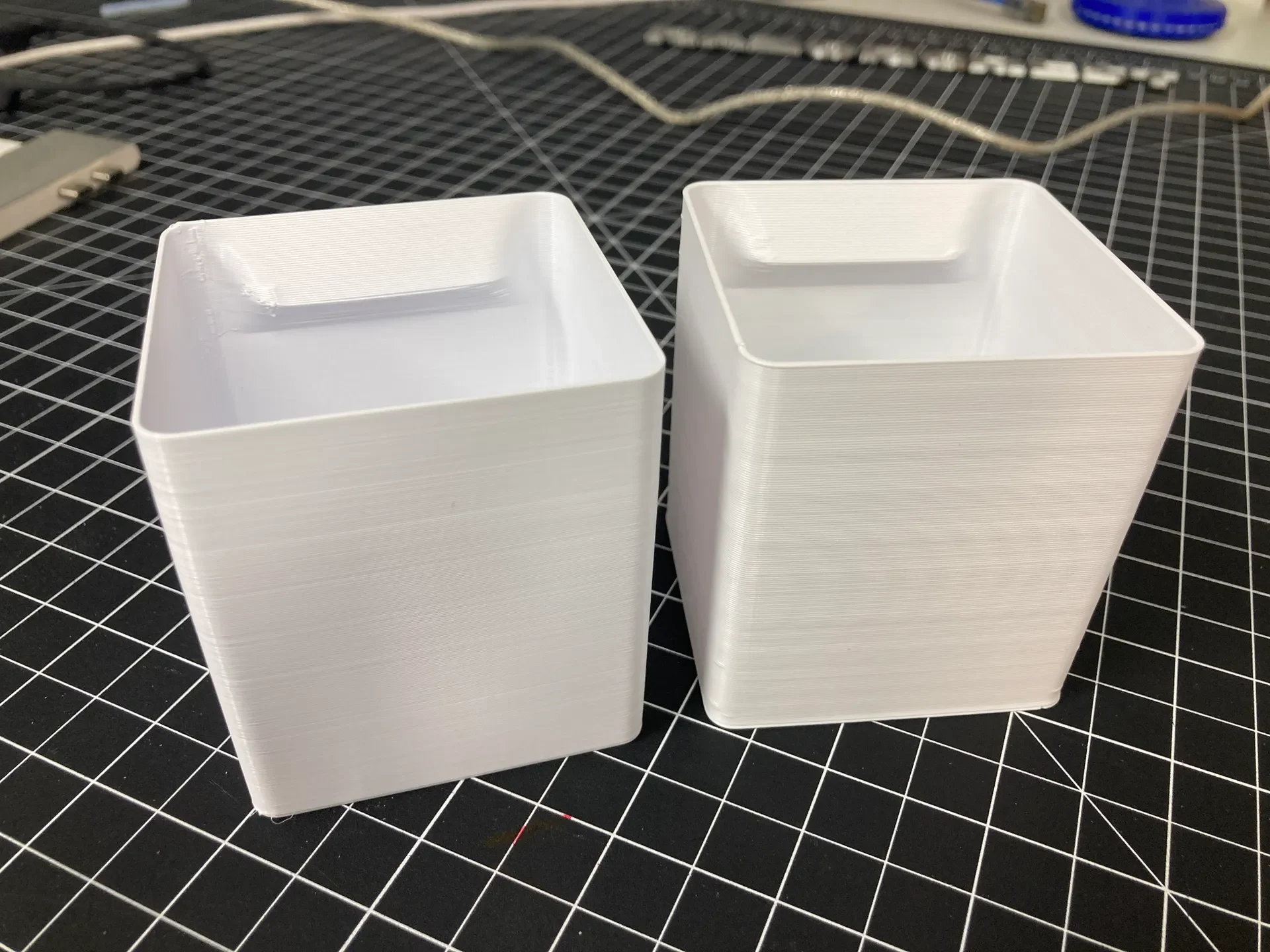

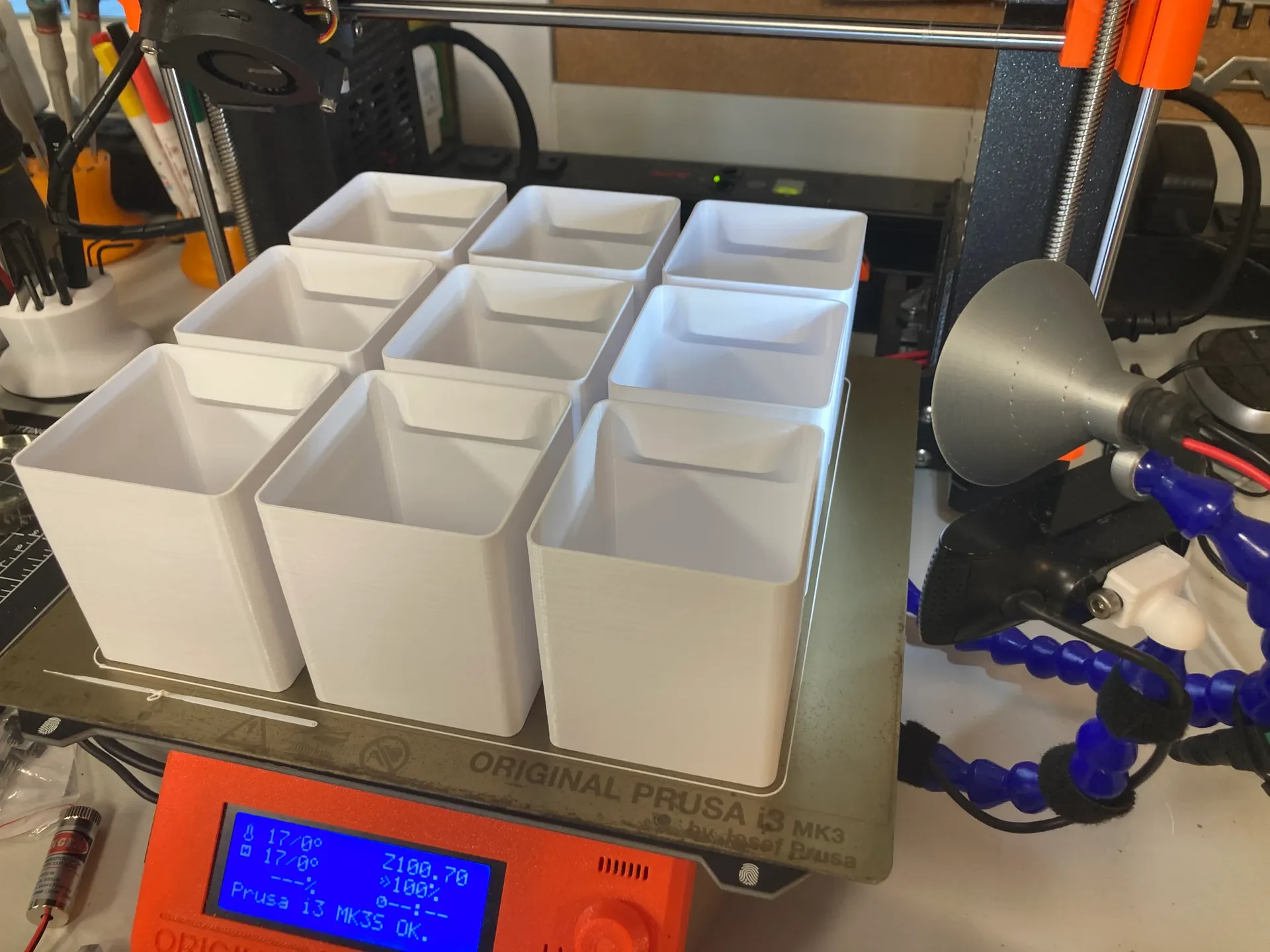

Если на вашем принтере установлено сопло большего размера, например 0,6 или 0,8 мм, вы можете распечатать его в режиме вазы, но сопло 0,4 мм, скорее всего, окажется слишком хрупким. (Я распечатал их в режиме вазы на Anycubic i3 Mega с соплом 0,8 мм и высотой слоя 0,4 мм и получил хорошие результаты.) Для принтера с соплом 0,4 мм я загружаю его в PrusaSlicer с высотой слоя 0,3 мм, устанавливаю заполнение на 0% и меняю верхние слои на 0. Обычно я регулирую нижние слои до 2-3 в зависимости от того, насколько прочной должна быть основа, и от того, как быстро я хочу сделать отпечатки. В результате получается печать на двух стенах, которая не слишком медленная, хорошая и стабильная, и в отличие от печати в режиме вазы вы можете загрузить печатную платформу и позволить ей вытекать из многих лотков одновременно. Печать в режиме вазы ограничена одной печатью за раз, но вы можете собрать целый ряд из 9 корзин размером 1x1 и оставить его работать на ночь. Я также настроил скорость печати на своем MK3S, чтобы

Параметрический дизайн для других ящиков

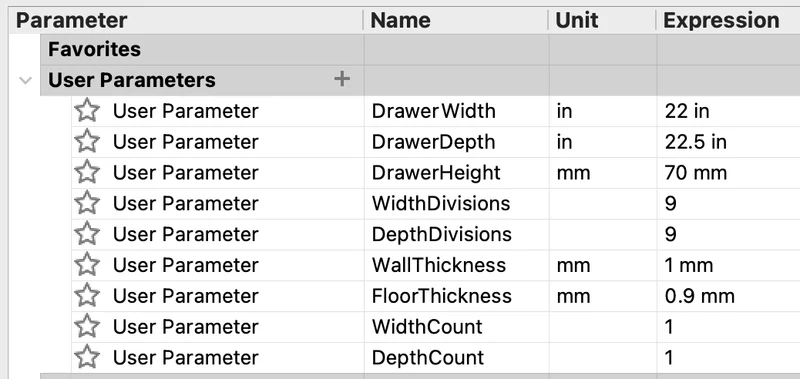

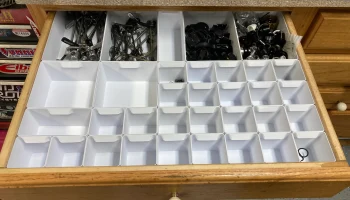

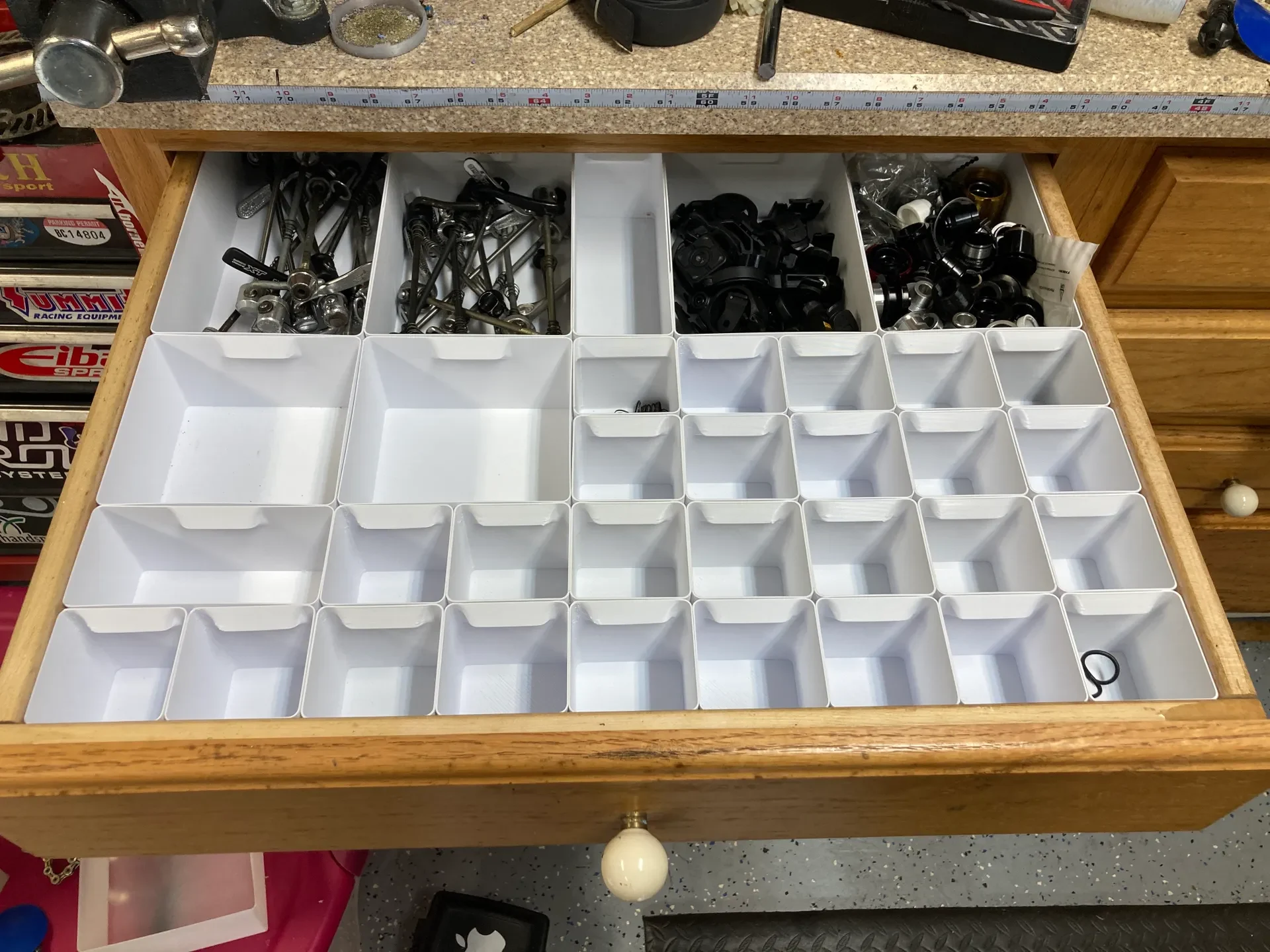

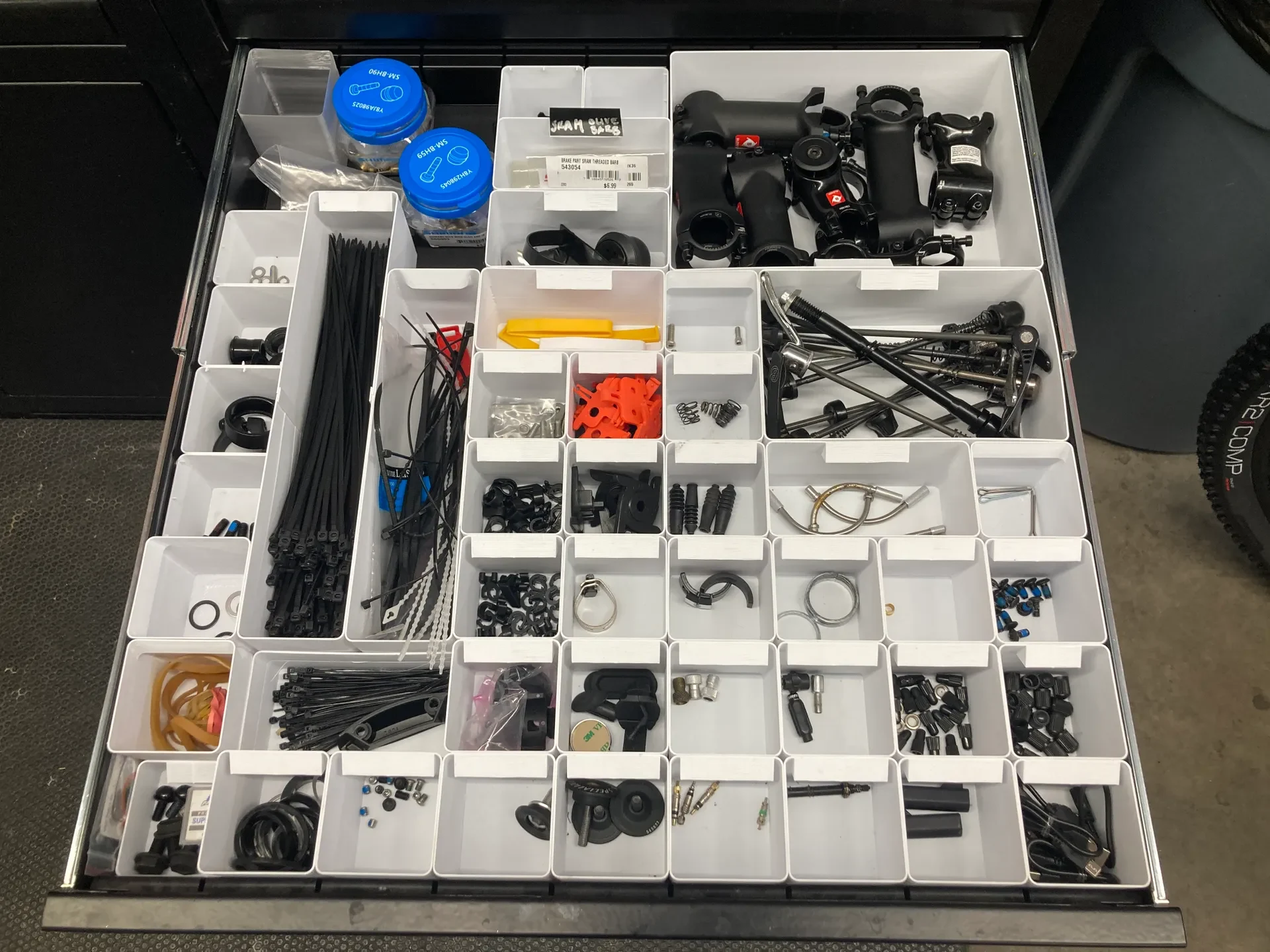

Для других верстаков/ящиков я включил файл F3D Fusion 360. Откройте «Изменить параметры» и введит�� размеры ящика — ширину, глубину и высоту — и количество делений, и он сгенерируется. Затем вы можете настроить WidthCount и DepthCount, чтобы сделать ячейки большего размера. Как вы можете видеть на фотографиях, я сделал это для своих ящиков в магазине, которые представляют собой перепрофилированные кухонные шкафы.
