Цепные (шкивы) колеса для обкатки вощеной цепи......

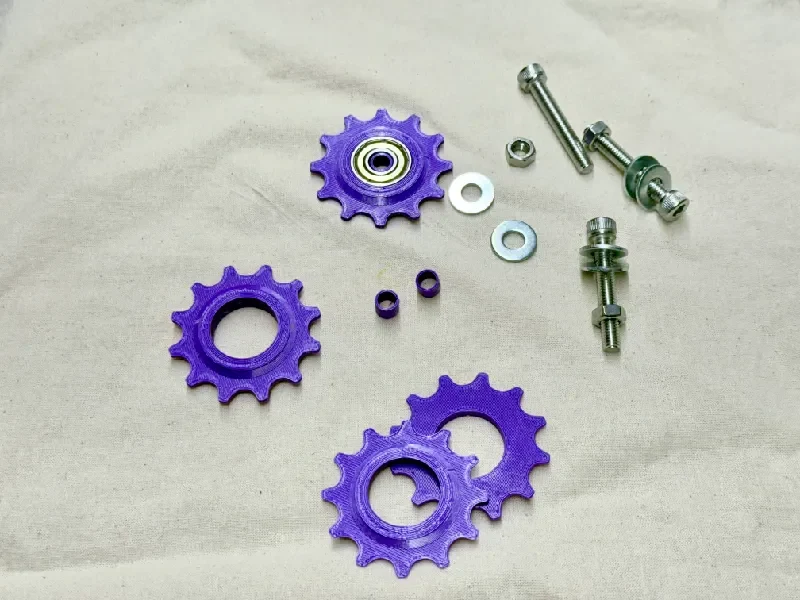

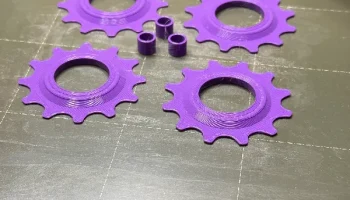

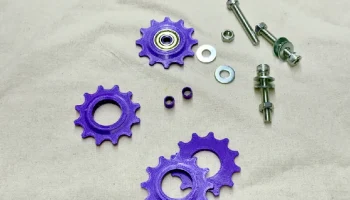

Это половина шкива велосипедной цепи. Распечатайте две и склейте. Я обнаружил, что для печати всего колеса требуются опоры, которые оставляют поверхность слишком незавершенной для необходимости. На пятом фото показаны две половинки внизу, склеенный комплект посередине и готовое колесо с запрессованными подшипниками вверху.

Работает с цепями со скоростью до 12 скоростей, включая плоскую вершину SRAM AXS.

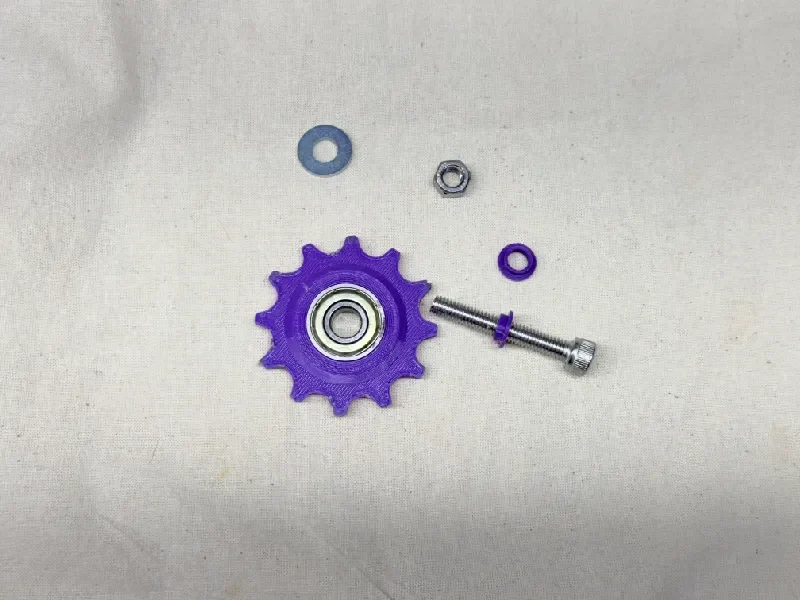

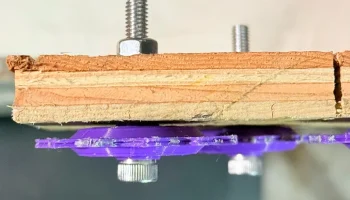

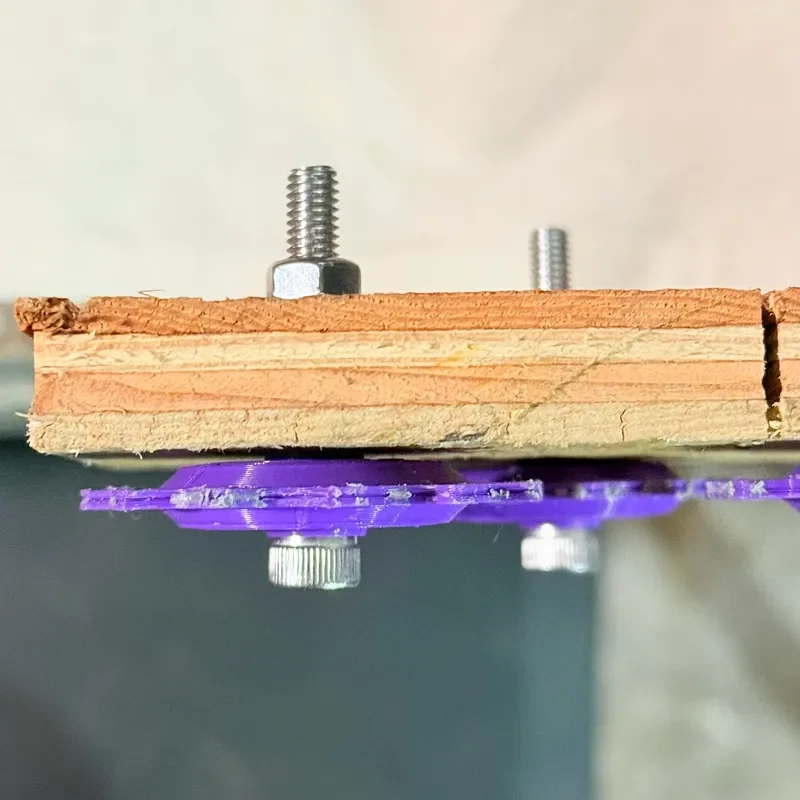

В центре колеса установлен подшипник 608ZZ. У меня под рукой лежало оборудование M6, поэтому я напечатал проставки для этих болтов, которые входят в комплект еще одного STL. На каждое колесо нужно по два. (Примечание: на нескольких фотографиях проставка показана без выступа. Необходимо крепление с выступом, чтобы подшипник не прилегал к доске.)

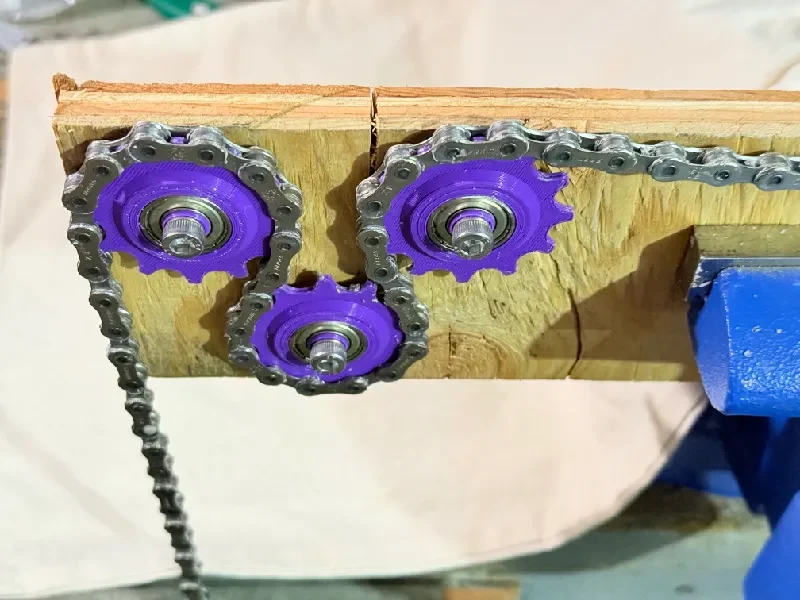

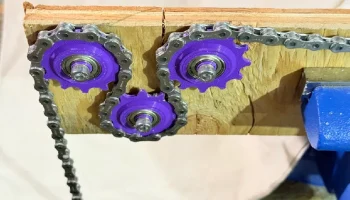

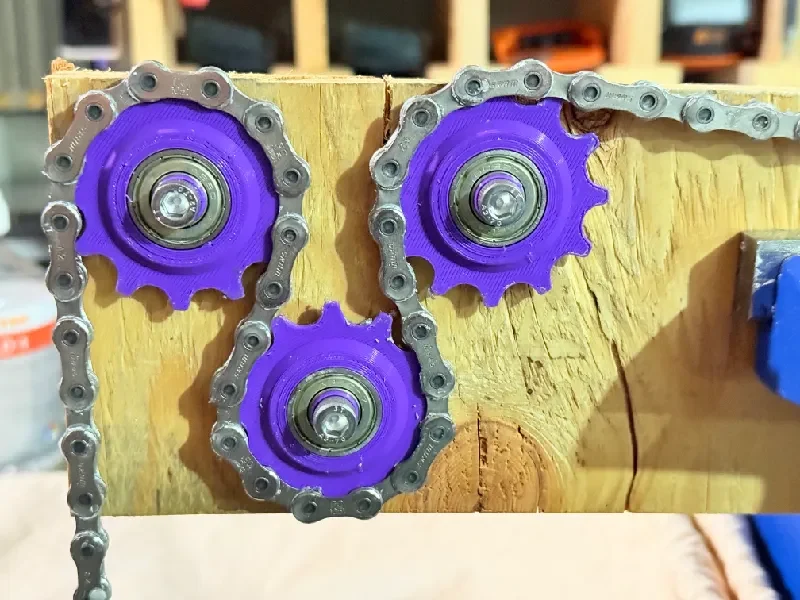

На фотографии показано, как закрепить 3 на доске �� пропустить вощеную цепь, чтобы ослабить звенья после того, как воск высохнет и затвердеет. Вы можете подумать о том, чтобы сблизить два верхних колеса. Чем ближе расположены шкивы, тем сильнее должны изгибаться звенья, что и является целью.

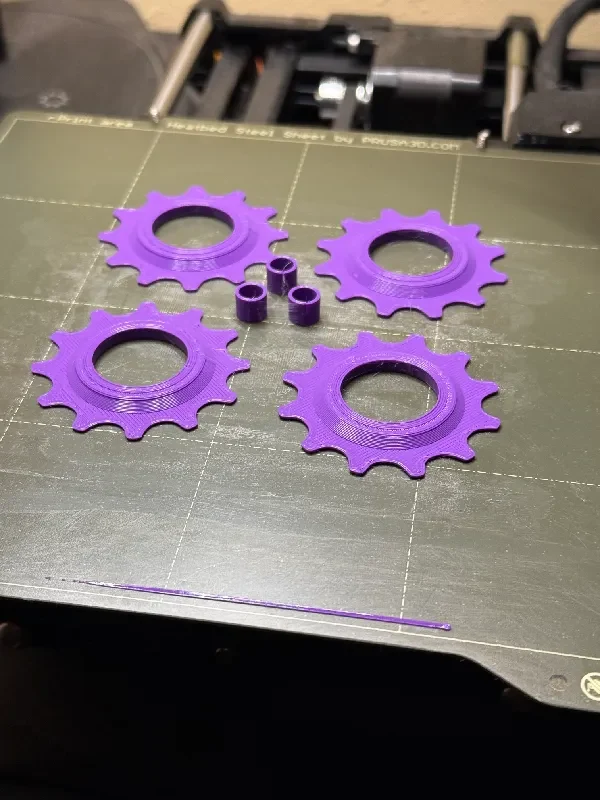

Напечатано PLA толщиной слоя 0,2 мм. Время покажет, выдержит ли НОАК злоупотребления… вы можете попробовать другой материал.

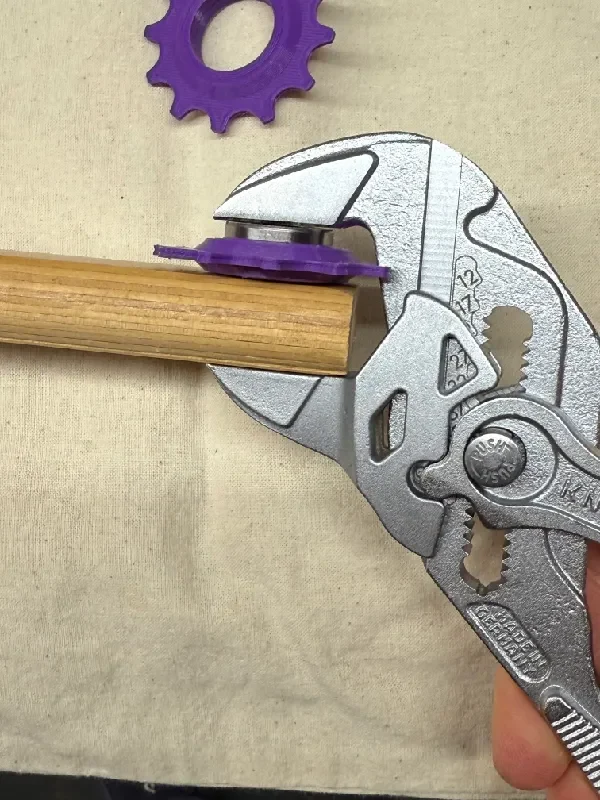

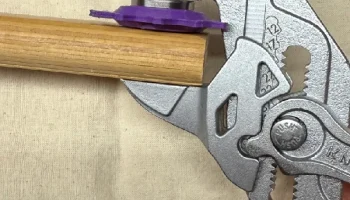

Подшипники запрессовываются с помощью ключа Knipex Pliers Knipex… я должен отдать должное одному из моих любимых инструментов, когда это возможно!

Шкив представляет собой модификацию «SRAM GX EAGLE Pulley Wheel» от @MP_2026695.
