ФингаКруз v3

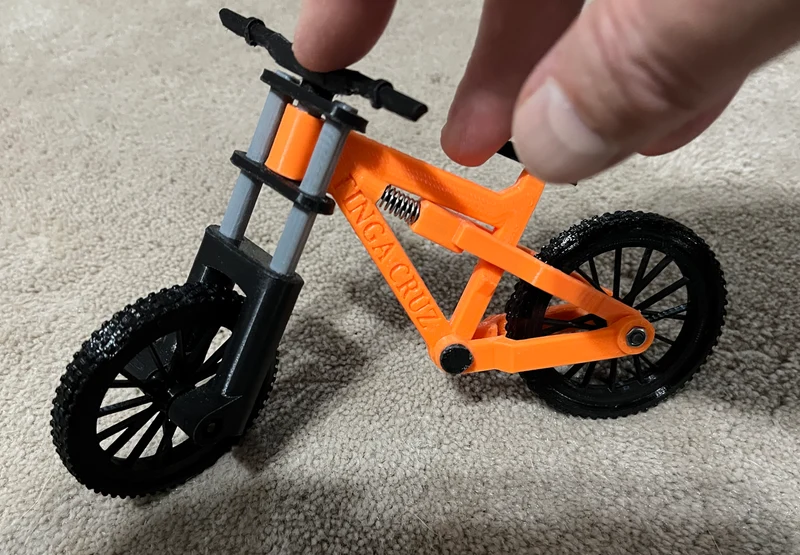

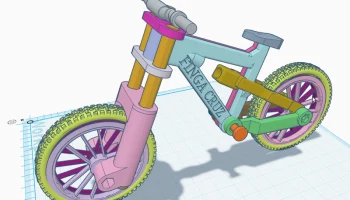

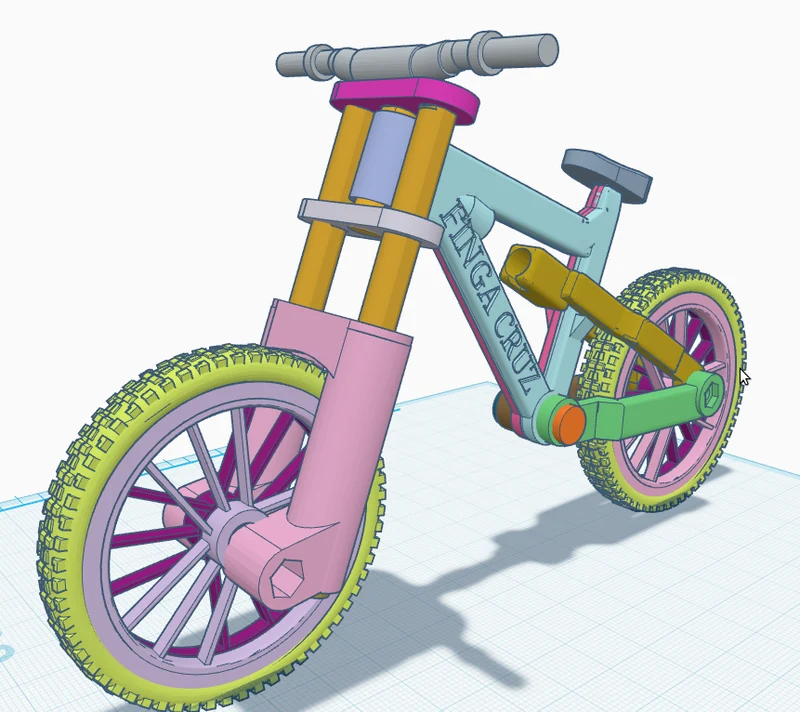

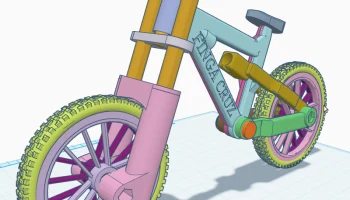

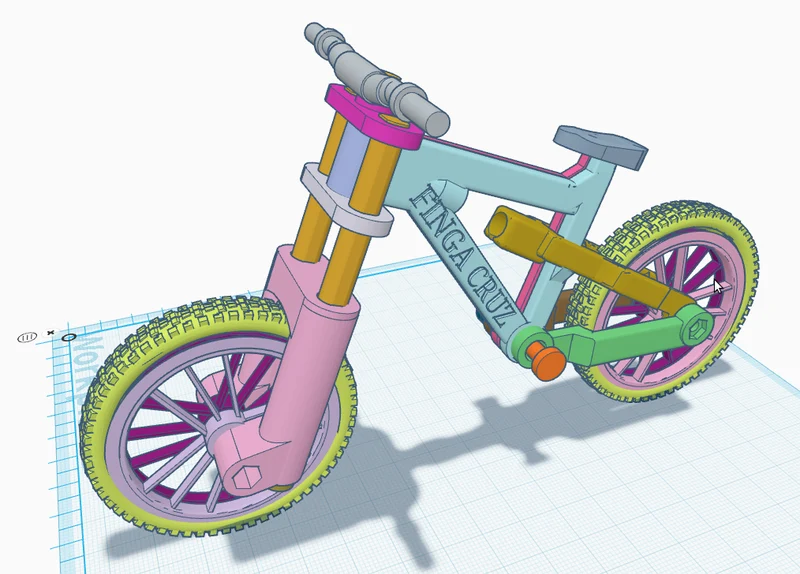

Это пальчиковый велосипед FingaCruz MTB. Работа еще продолжается… все еще нуждается в доработке.

Необходимые детали:

4 подшипника MR63ZZ 3x6x2,5 мм
1x6 мм x 30 мм пружина
2 пружины 3 мм х 25 мм.
1 стержень из углеродного волокна размером 2 x 32 мм
2 винта M3 25 мм и гайка

М3 — это о��и. Внутри каждой ступицы колеса имеется 2 подшипника, и для соединения внешней части подшипника с рамой или вилкой необходима «проставка ступицы»; 4 всего.

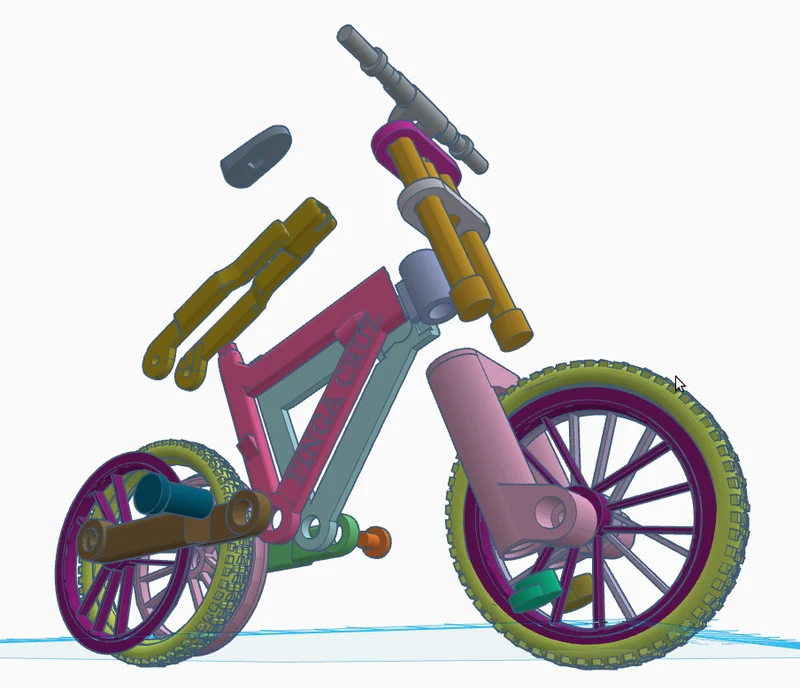

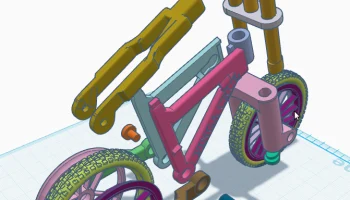

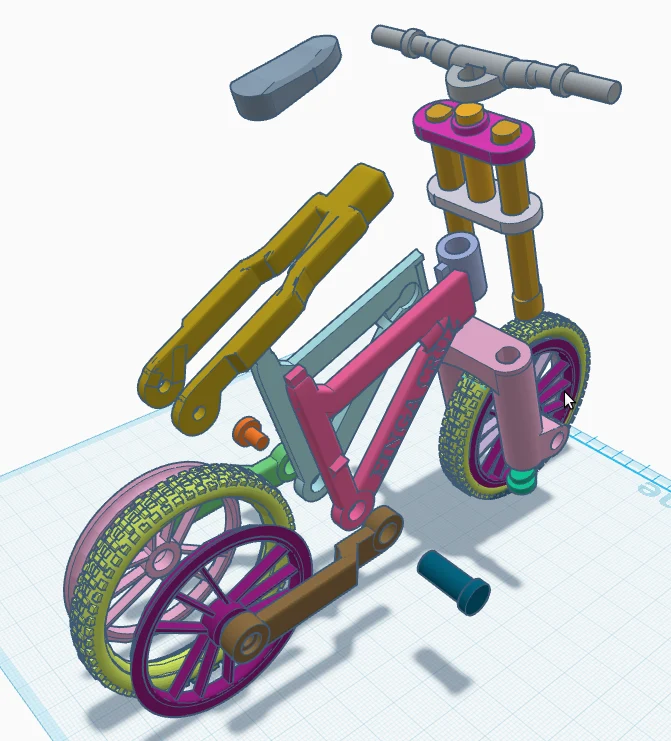

32-миллиметровый стержень из углеродного волокна вклеен в «Треугольную амортизационную стойку 6 мм», чтобы удерживать 6-миллиметровую пружину на месте. Внутри «Треугольник-амортизатор-6мм» есть гнездо, куда приклеивается стержень CF. Перед окончательной сборкой необходимо все предварительно установить. Для сборки необходимо разместить «Треугольник-амортизатор-6 мм» на основной раме. Нанесите немного клея в гнездо стержня CF внутри «Треугольной амортизационной стойки 6 мм», установите пружину 6 мм в собранную полость основной рамы, поместите стержень CF через пружину и в полость основной рамы. Сожмите 6-миллиметровую пружину и используйте вырез в нижней части «Треугольной амортизаторной стойки-6 мм», чтобы вставить стержень cf в гнездо, в которое вы наносите клей.

Две 3-миллиметровые пружины вставляются в амортизатор после «передней амортизаторной трубки» и удерживаются «амортизаторными колпачками», которые приклеены на место.

Это было напечатано в esun pla+. Просто используйте клей CA, чтобы склеить их. Допуски немного жесткие, и вам, возможно, придется немного доработать и до��аботать детали, чтобы они хорошо прилегали и свободно двигались.
