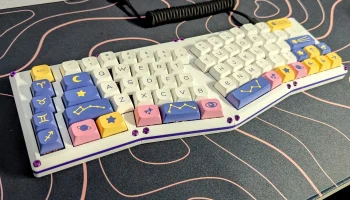

МЕХАНИЧЕСКАЯ КЛАВИАТУРА ALICE LIKE - MML AL_ISH......

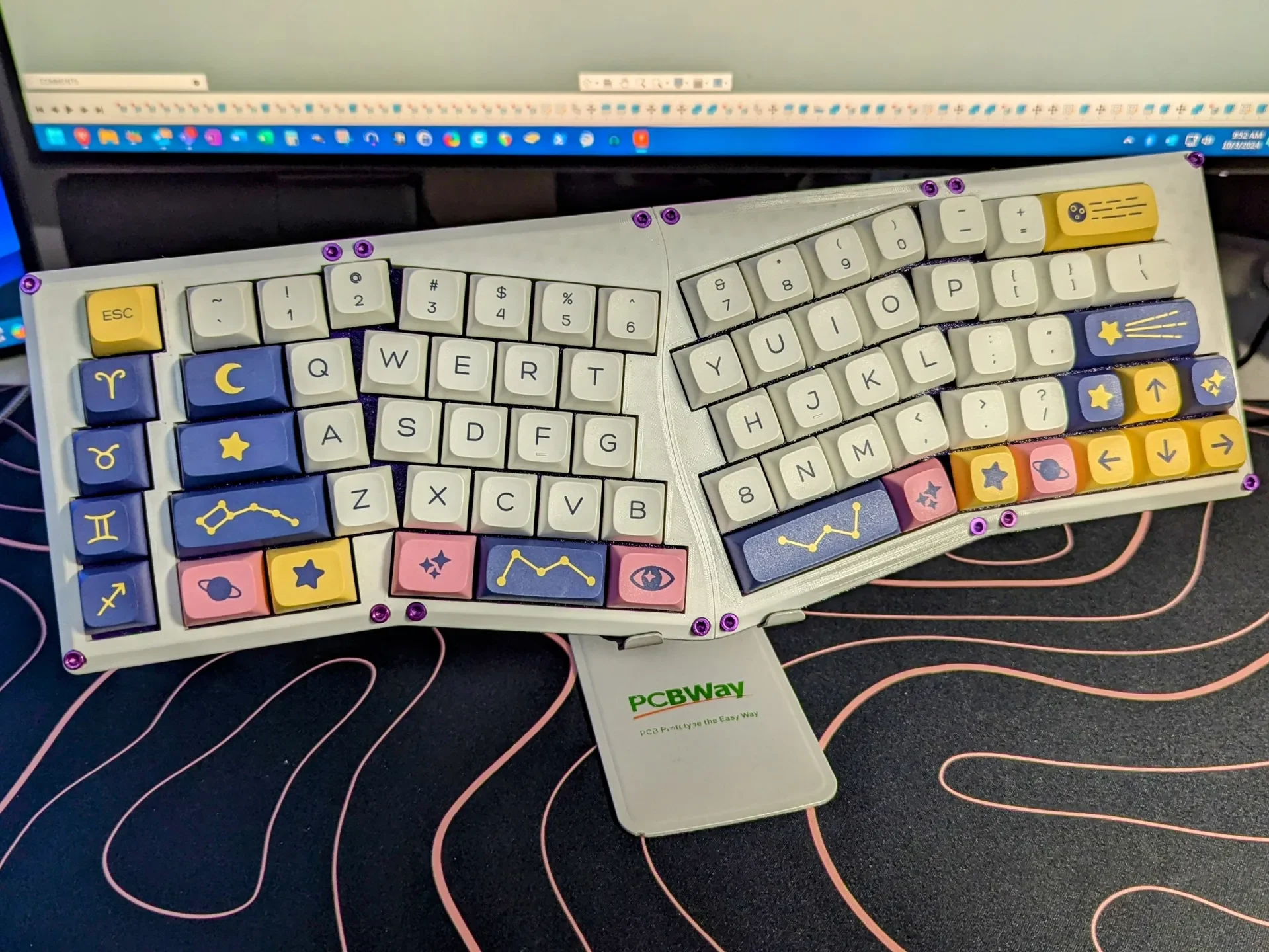

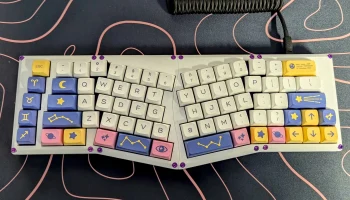

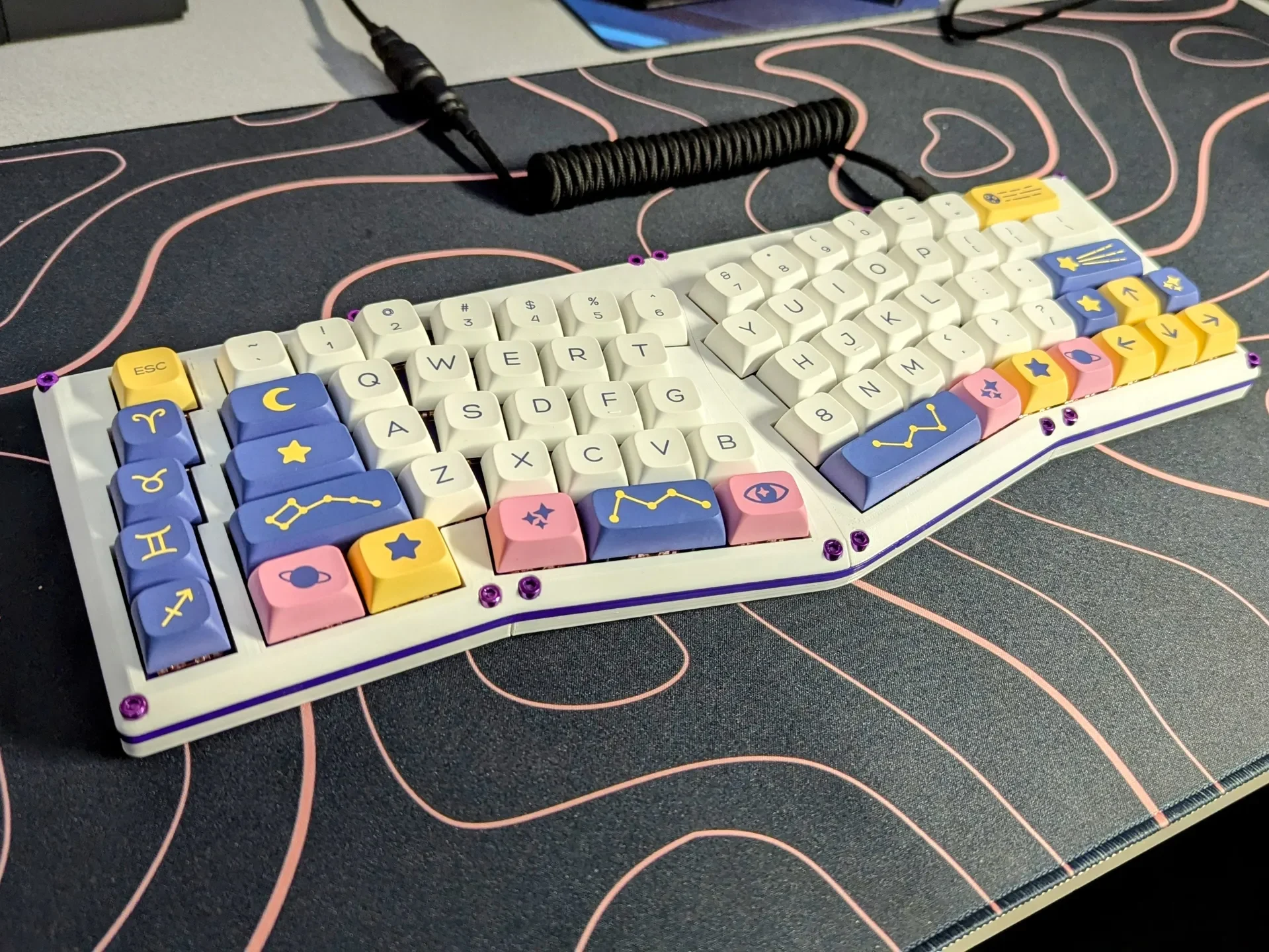

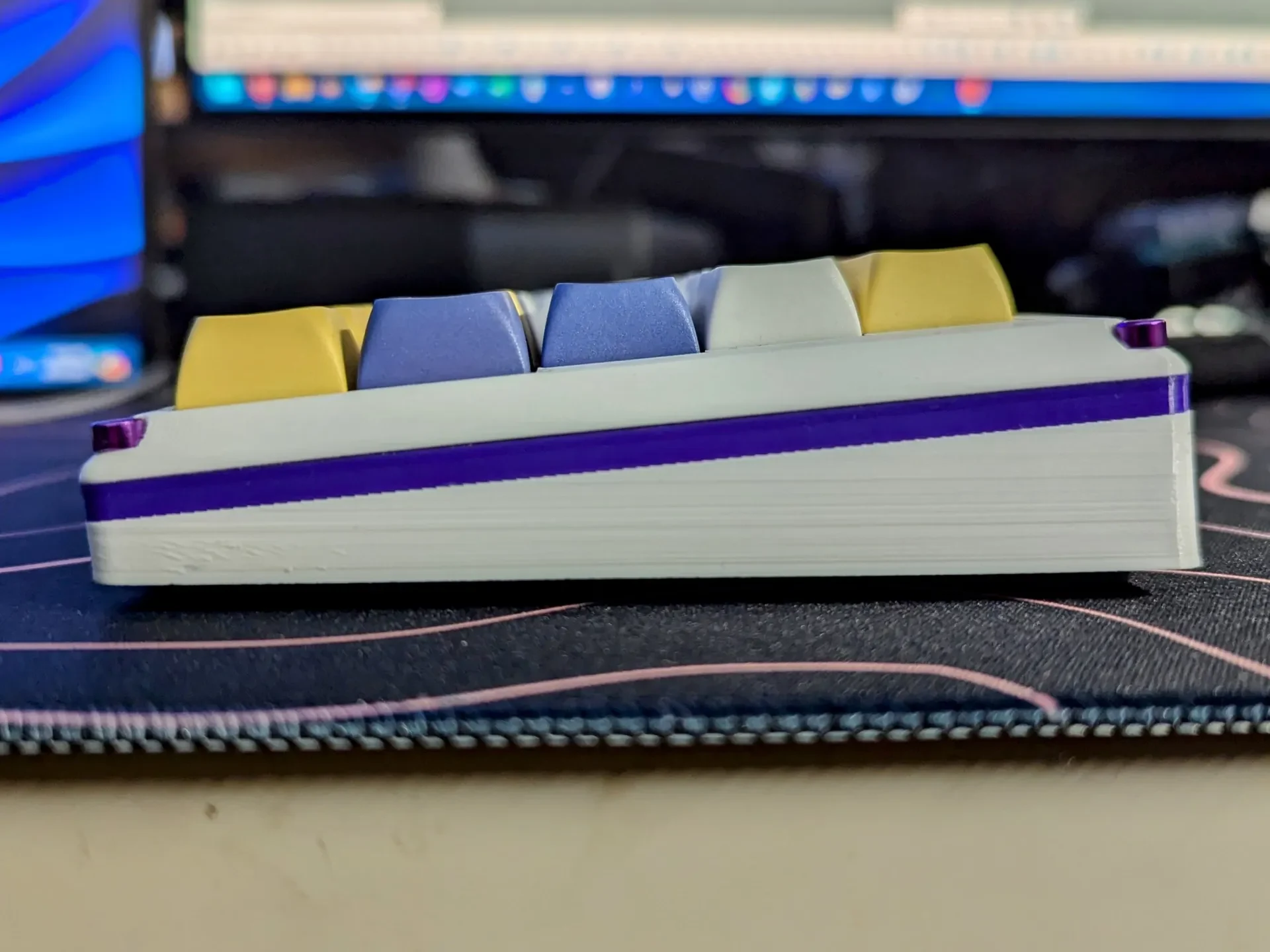

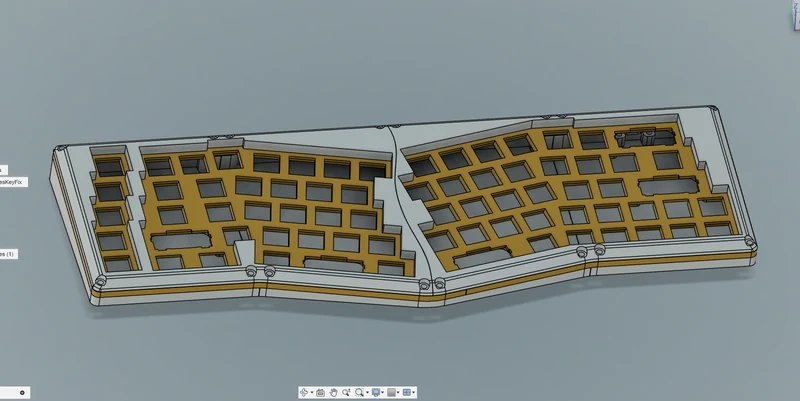

Это мой взгляд на механическую клавиатуру, похожую на Алису. Моей главной целью было добавить клавиши со стрелками и использовать все доступное пространство. Корпус клавиатуры симметричен. Клавиатура была разработана с использованием того же метода, что и некоторые другие мои проекты. Я начал с макета в редакторе раскладки клавиатуры, скопировал данные в генератор пластин и импортировал размеры пластины в Fusion360 в виде файла DXF. Эта клавиатура не является прямым воссозданием какой-либо конкретной раскладки Алисы. Все детали можно распечатать на небольшом 3D-принтере и они не требуют поддержек.

Для создания прошивки для этой клавиатуры я использовал Pog для настройки прошивки KMK: https://pog.heaper.de/

Части, которые я использовал (партнерские ссылки):

Увертюра PETG: https://amzn.to/4evQe2I

72 — Розовые желейные переключатели Ajazz: https://amzn.to/3N88iUF

Набор клавиш XDA «Созвездие»: https://amzn.to/47TMxl5

5 — Стабилизаторы для крепления на пластине высотой 2U: https://amzn.to/3N9K4ZZ

Малиновый Пи Пико: https://amzn.to/4dCFSNc

Коммутационная плата USBC: https://amzn.to/4erJPpn

16 — Болты M3 12 мм: https://amzn.to/3BGGggc

2 — болты M3 6 мм: https://amzn.to/3TSeELz

16 — Гайки М3: https://amzn.to/3ZO5seO

Одножильный провод 24 AWG: https://amzn.to/4dzxldM

8 — Резиновые ножки: https://amzn.to/4eLLaXK
