Крепление для седельной сумки в стиле "ласточкин хвост".....

Фон
Некоторое время назад я создал здесь 3DP-версию интерфейса QuickClick от Topeak.
для этого требуется оригинальная деталь, крепящаяся к сумке
деталь 3DP заменяет седловидную деталь
давным-давно деталь, крепящаяся к сумке, сломалась, и я отказался от попыток ее спасти, поэтому сумка простояла без использования около года.
Несколько лет я пользовался седельной сумкой с ремешком, но был разочарован.
минусы
много виляет, несмотря на то, что ремни затянуты
открытые липучки повреждают велосипедные шорты из лайкры
Я хотел использовать свою предыдущую работу по разработке пряжки в стиле «ласточкин хвост», чтобы заменить деталь, крепящуюся к сумке Topeak, потому что это было жесткое крепление и решило бы обе предыдущие проблемы.
Редакция 3
Части
Внутренняя часть сумки

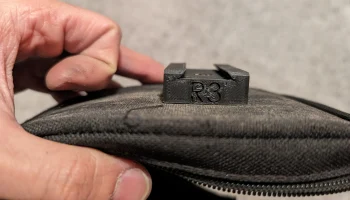

Эта деталь имеет 2 формованных штифта, для которых имеется зазор, как показано здесь:

КРЕПЛЕНИЕ СУМКИ
КРЕПЛЕНИЕ СЕДЛА

ЗАЖИМ БАР

Ограничения

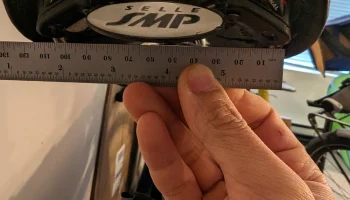

предназначен для стандартных круглых реек диаметром 7 мм с расстоянием между центрами 43,4 мм.
доступ к оборудованию осуществляется сверху, потому что у меня седло Selle SMP
подходит только для параллельной длины рельсов, где обычно зажимаются седловидные рельсы
поэтому, если у вас седло выдвинуто полностью вперед, вы не сможете использовать это
вам нужно не менее 20 мм прямой длины
в этом дизайне повторно используется внутренняя часть сумки Topeak.
Параметры
вы можете отрегулировать УГОЛ ПАДЕНИЯ И ПОДВЕСКИ в соответствии с вашим велосипедом.
Аппаратное обеспечение
кол-во 2 M5 x 25 мм CSK
в количестве 3 контргайки M5, высота 5 мм
Кол-во 1 M5 x 18-20 мм CSK для крепления в сумке
длина имеет решающее значение, чтобы избежать помех на ласточкином хвосте
Сборка

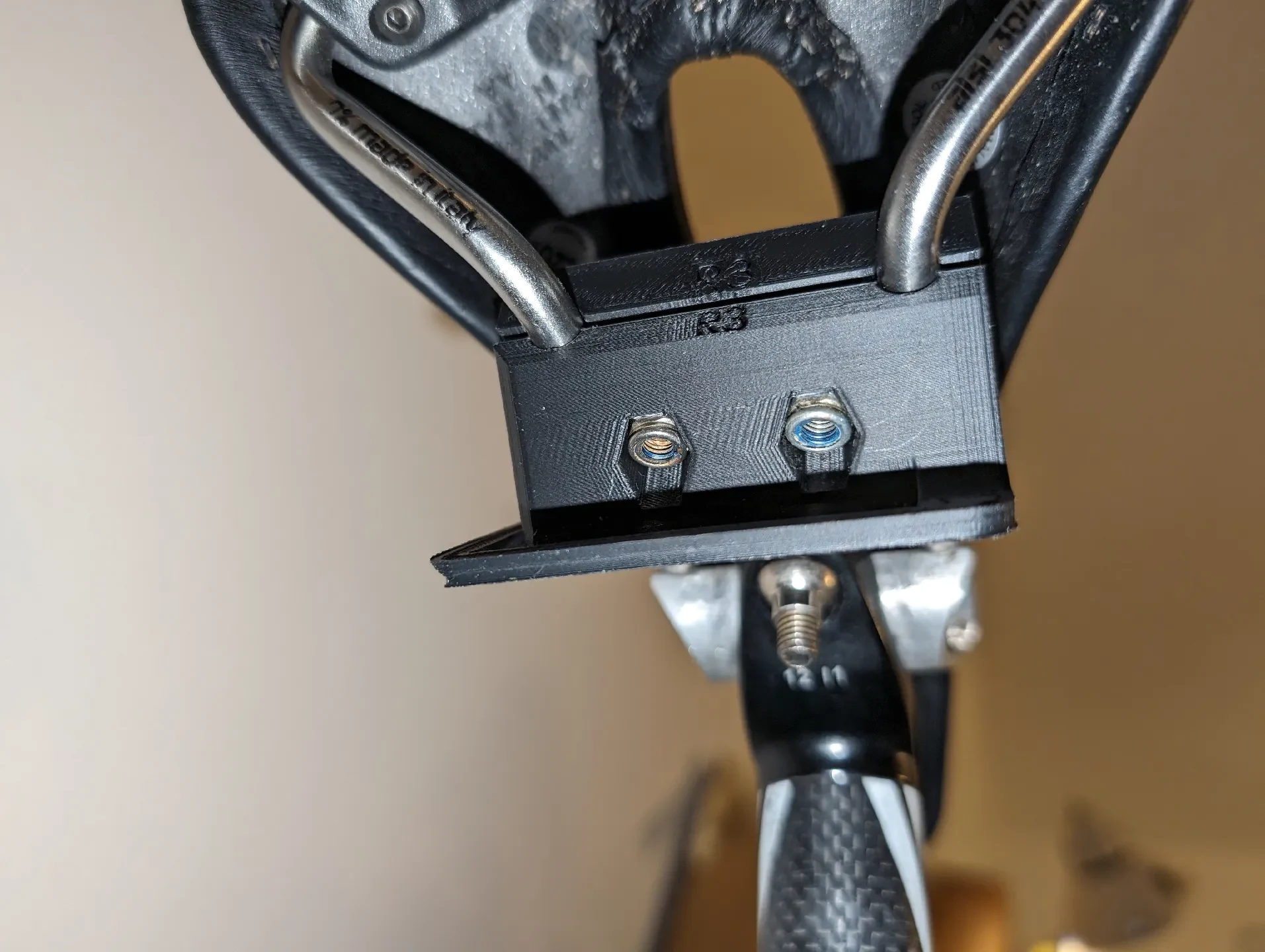

Прикрепите эти детали к седлу

Обратите внимание, что доступ к головкам винтов осуществляется сверху для облегчения сборки, но это возможно только с седлами с вырезом.

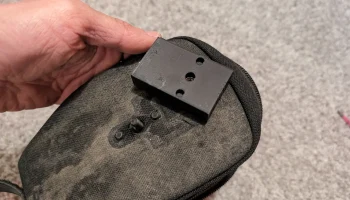

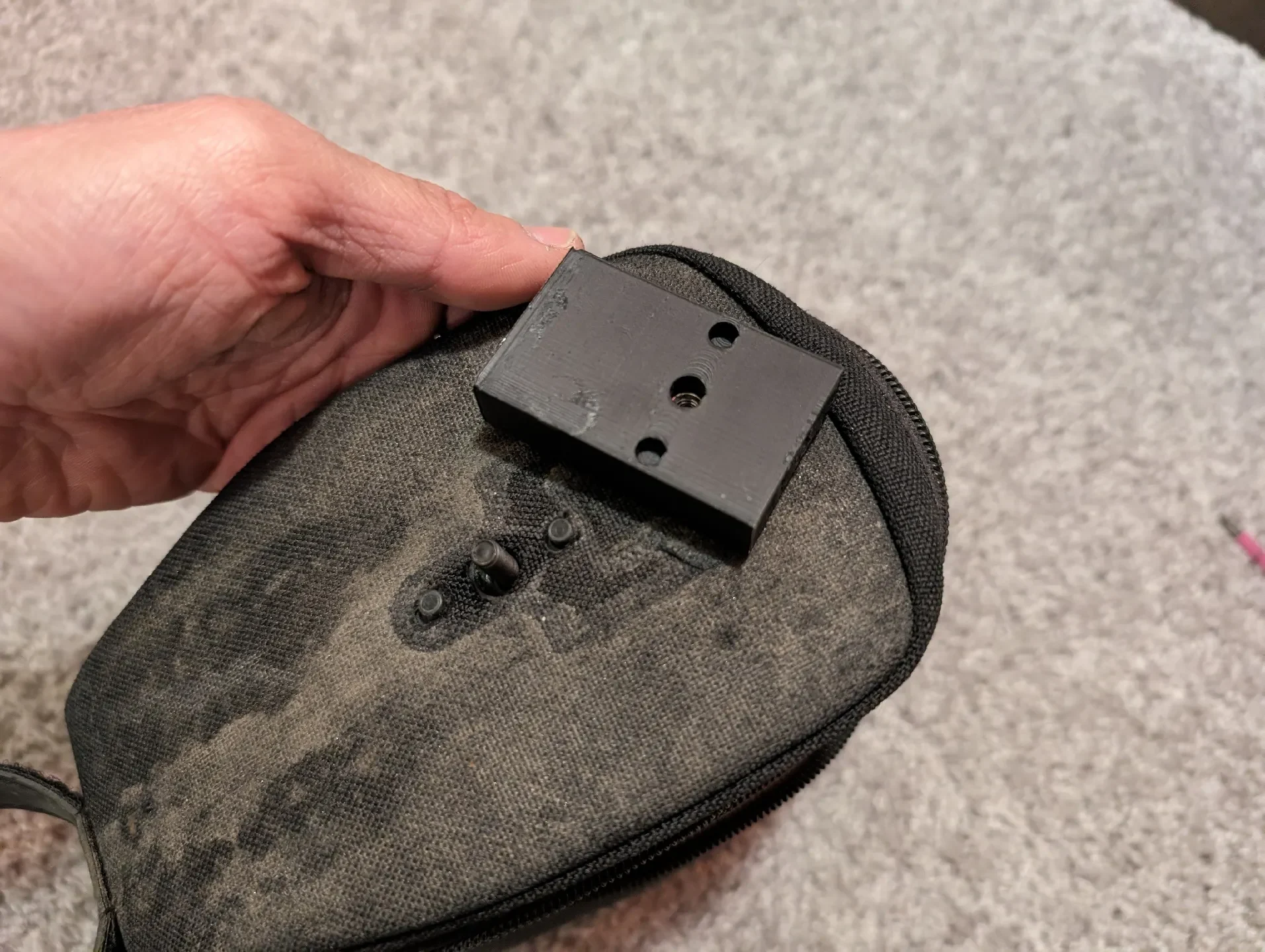

Прикрепите деталь BAG MOUNT к сумке.

Обратите внимание, что винт должен быть расположен заподлицо, чтобы не мешать ласточкиному хвосту:

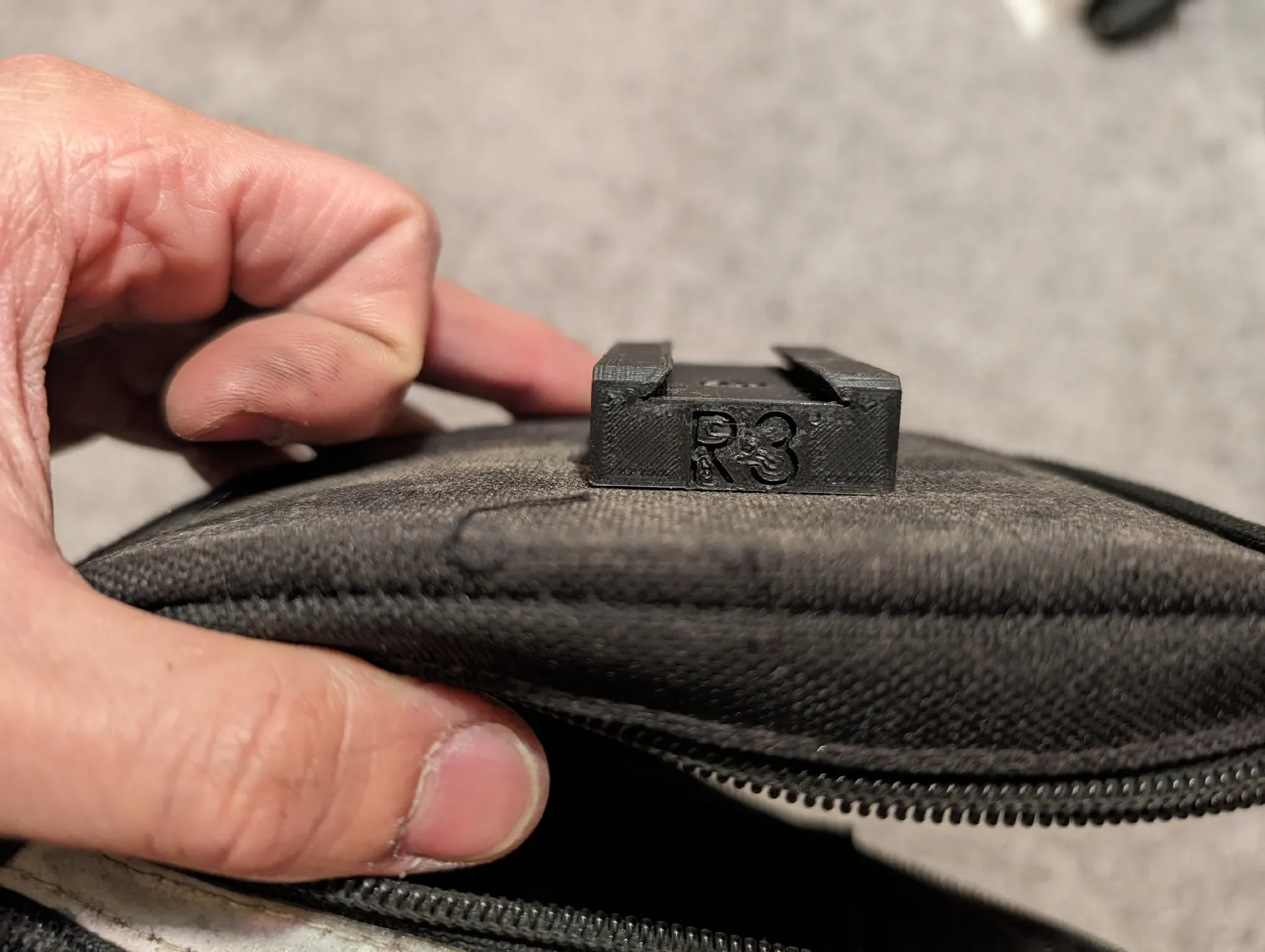

Ориентация имеет значение, поскольку часть 3DP не центрирована. Для удобства использования добавлены фаски:

Как это работает

Ласточкин хвост обеспечивает основную удерживающую силу и простой изгиб, используемый для фиксации соединения «ласточкин хвост».

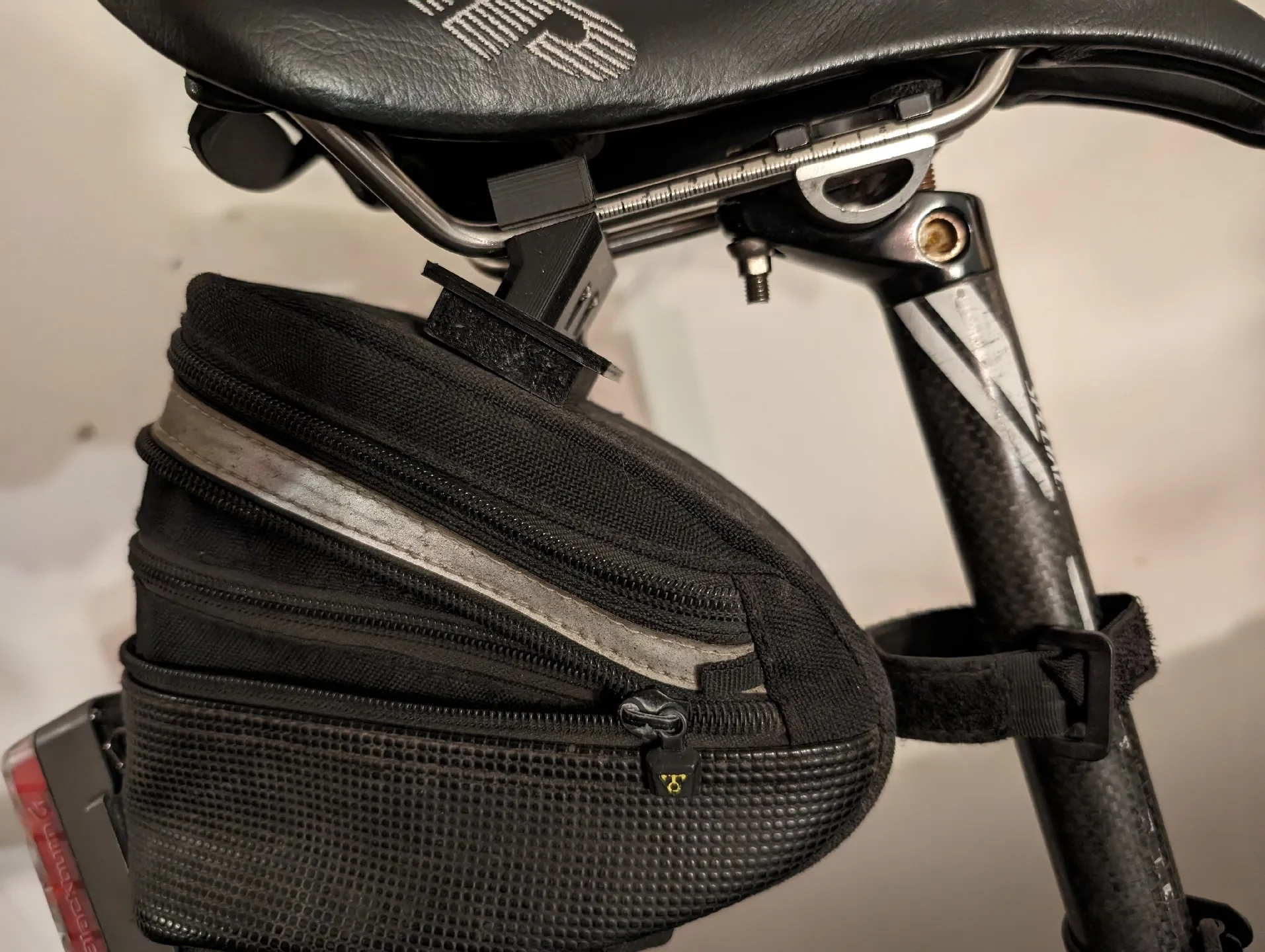

Зафиксировано:

Обратите внимание, что крепление смещено по центру по своей конструкции.

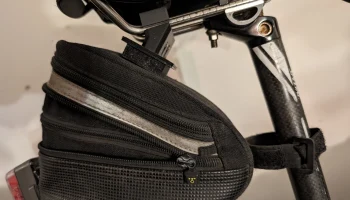

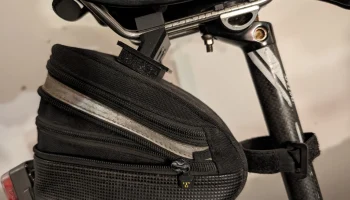

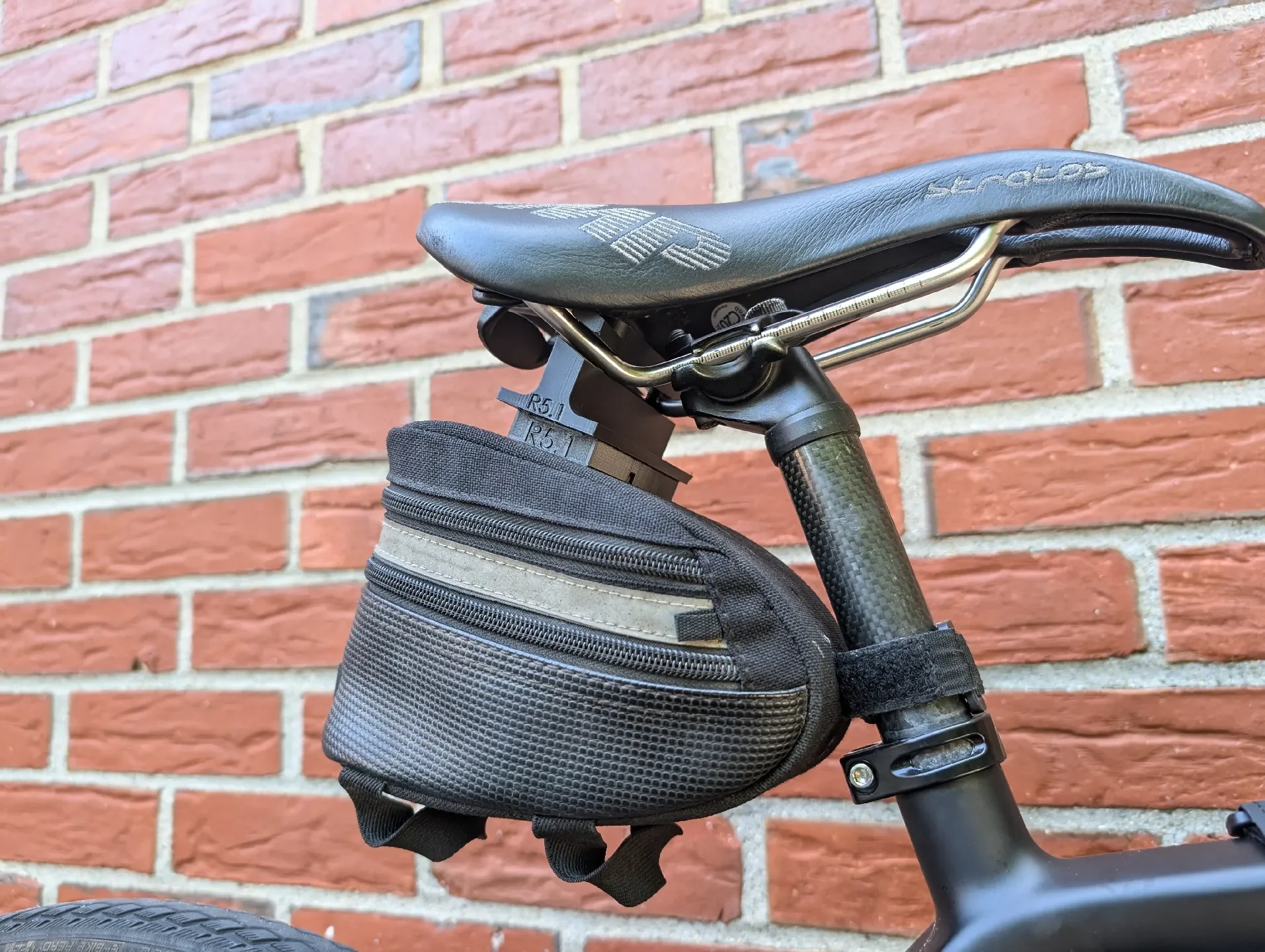

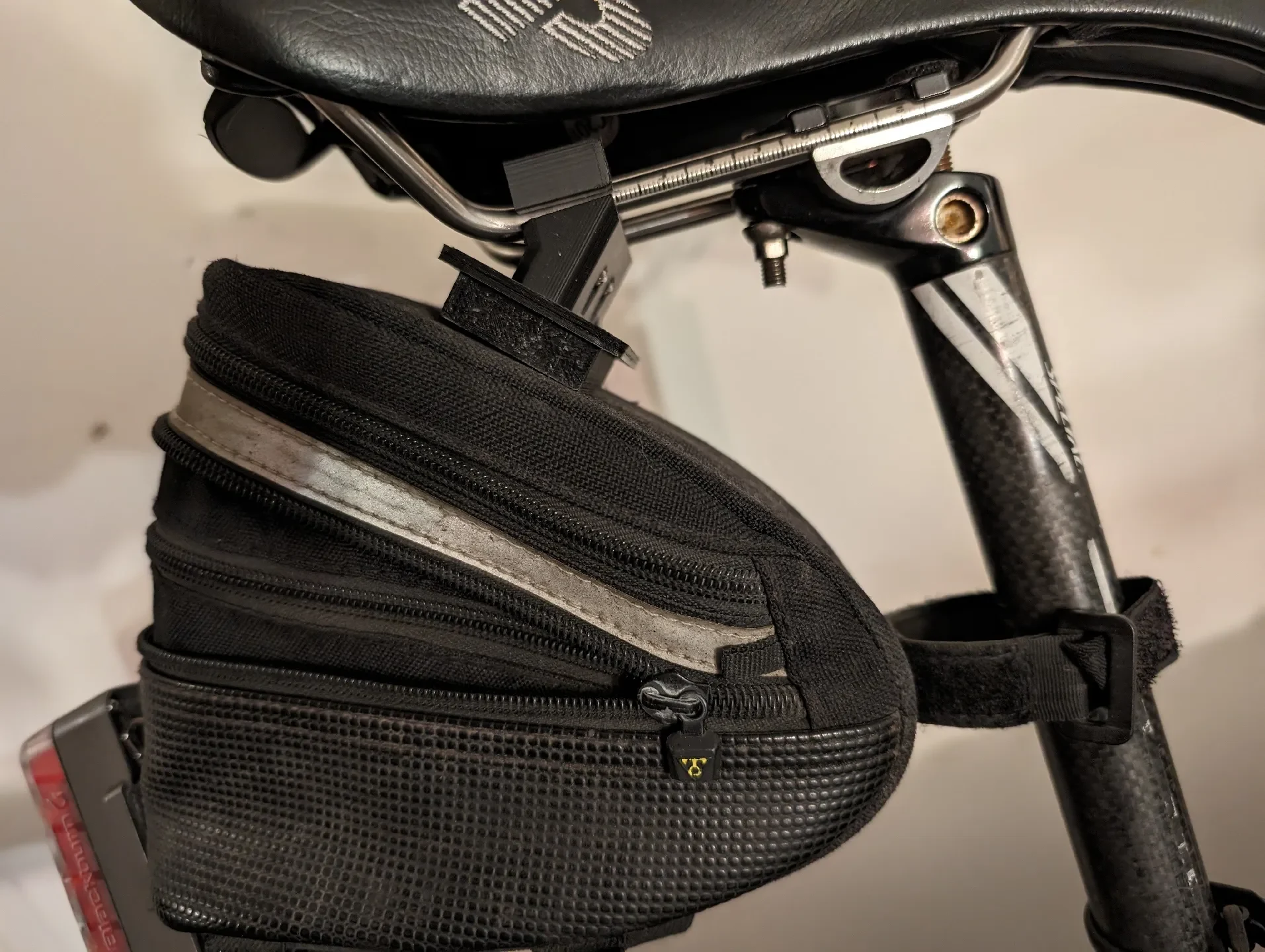

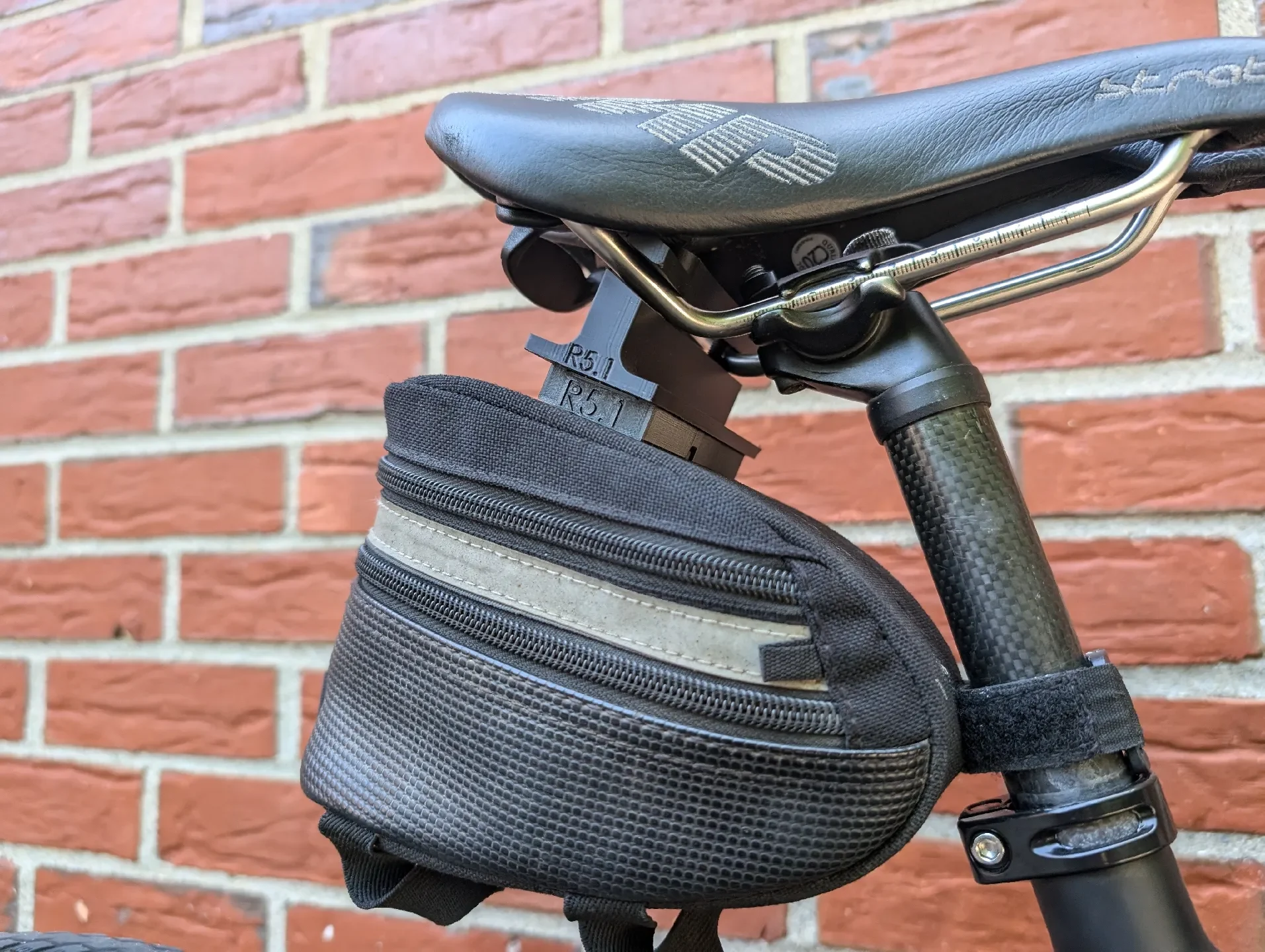

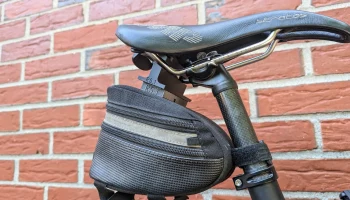

Установленная сумка:

Удаление

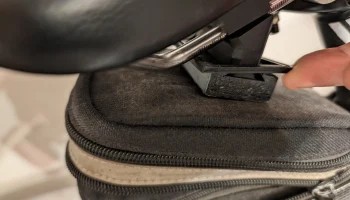

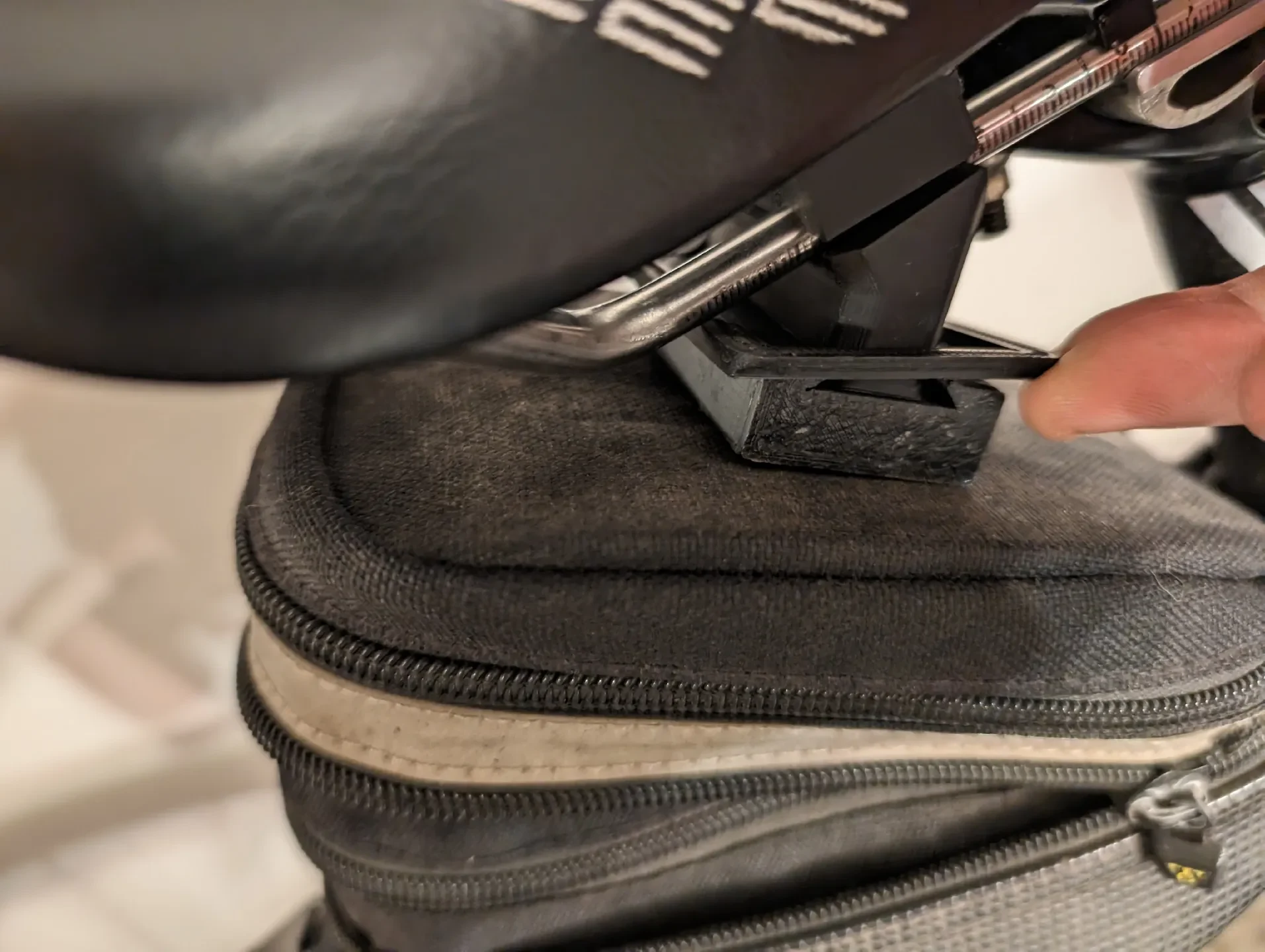

Поднимите защелку и потяните сумку в сторону привода велосипеда:

Будущие улучшения
Карманы для контргаек требуют более плотного удержания контргаек.
Оптимизируйте посадку сумки
R3 требует изрядной длины седловой направляющей.
УГОЛ ПОДВЕСКИ СУМКИ должен составлять около 45 градусов, и, следовательно, требуется изрядное значение ПОДВЕСКИ, что ухудшает общую высоту стопки.
Версия 4-4.3

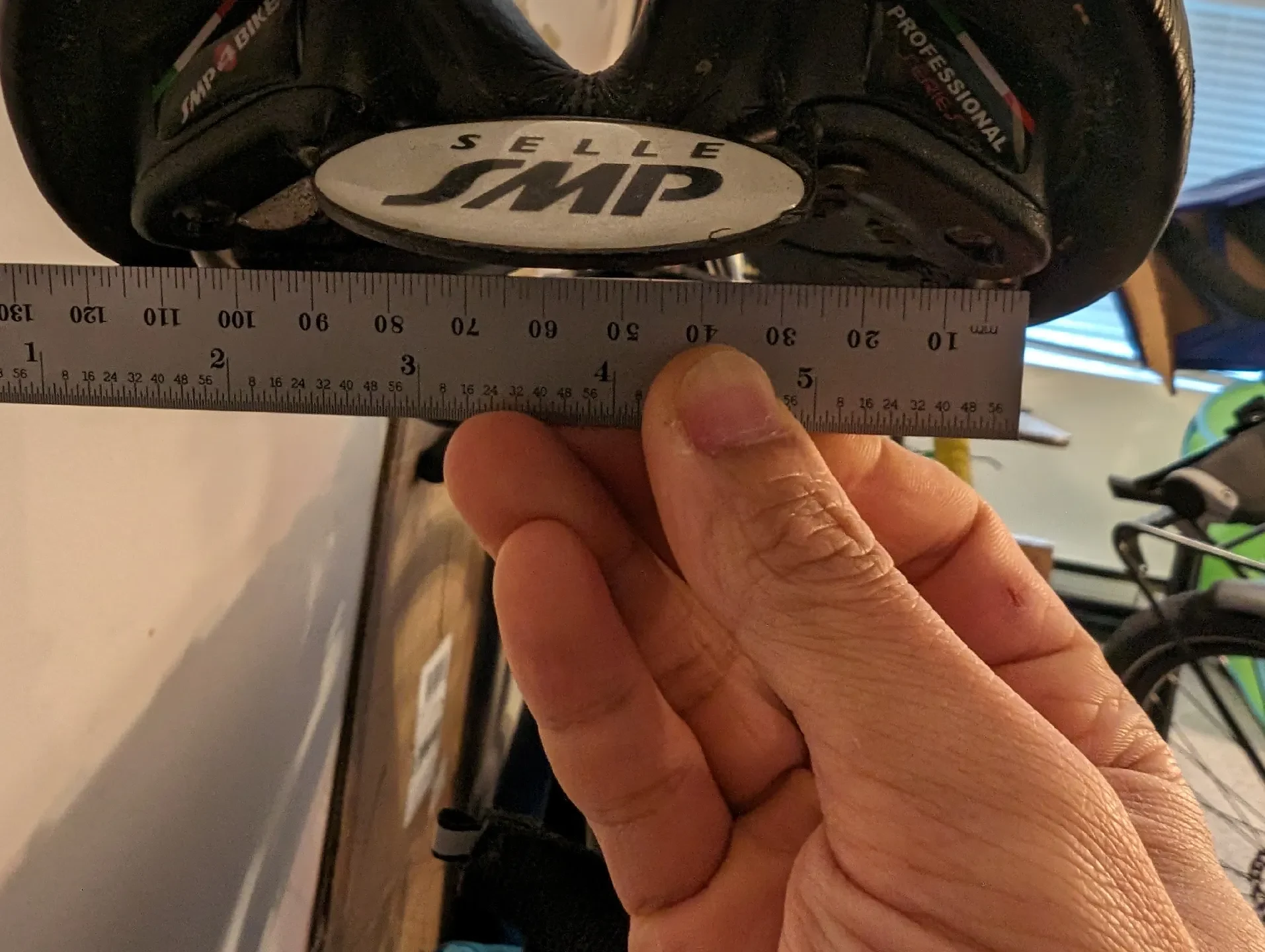

Мне нужно было создать модель, которая бы крепилась к непараллельному участку рельсов Selle SMP.
есть коммерческий продукт, который делает это, но вместо сумки имеет крепление в стиле GoPro.
к счастью, здесь также опубликованы размеры, на которые я кратко сослался.
заметные изменения по сравнению с предыдущими версиями
Я пытался учесть угол наклона направляющих седла относительно земли, но в итоге сильно запутался в САПР.
гораздо длиннее «ласточкиного хвоста»
выровненные винты CSK с ласточкиным хвостом, так что эти винты также скрепляют слои, повышая прочность
после тестирования на Selle SMP Stratos он не подходит
напечатан только R4.3 и ничего другого
аппаратное обеспечение
кол-во 2 M5 x 30 CSK
кол-во 1 M5 x 18 мм CSK
кол-во 3 контргайки M5
Версия 6
не заморачивайся с 5 версией, это фигня
наконец-то работает, было немного сложно заставить верхнюю часть поместиться между направляющими и нижней частью седла
сейчас работает хорошо
наконец-то утопил конец болта в НИЖНЕЙ части под направляющей «ласточкин хвост»
здесь утоплены винты CSK
смотрю сквозь вырез седла

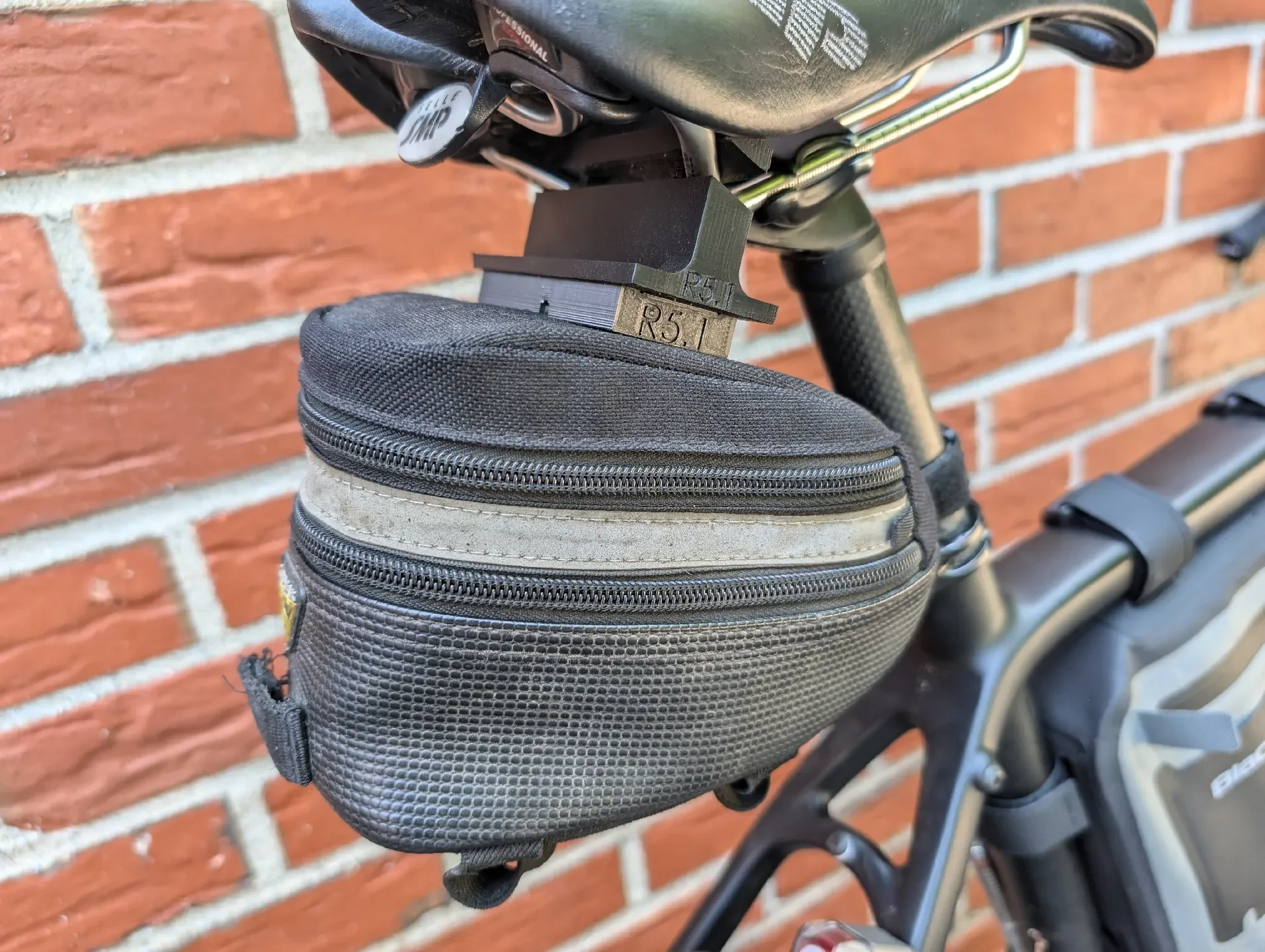

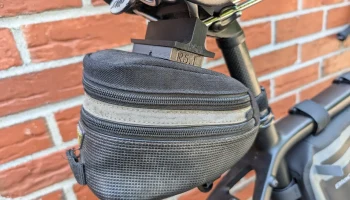

в будущем я бы сделал седло висящим примерно на 5 мм меньше, чем сейчас, и это должно быть включено в R6, а не в R5.1, показанный здесь.
Аппаратное обеспечение для версии 6
кол-во 2 M5 x 35 CSK
в количестве 3 контргайки M5, максимальная высота 5 мм
кол-во 1 M5 x 18 CSK
