Магнитное крепление заднего фонаря для квадратного разъем...

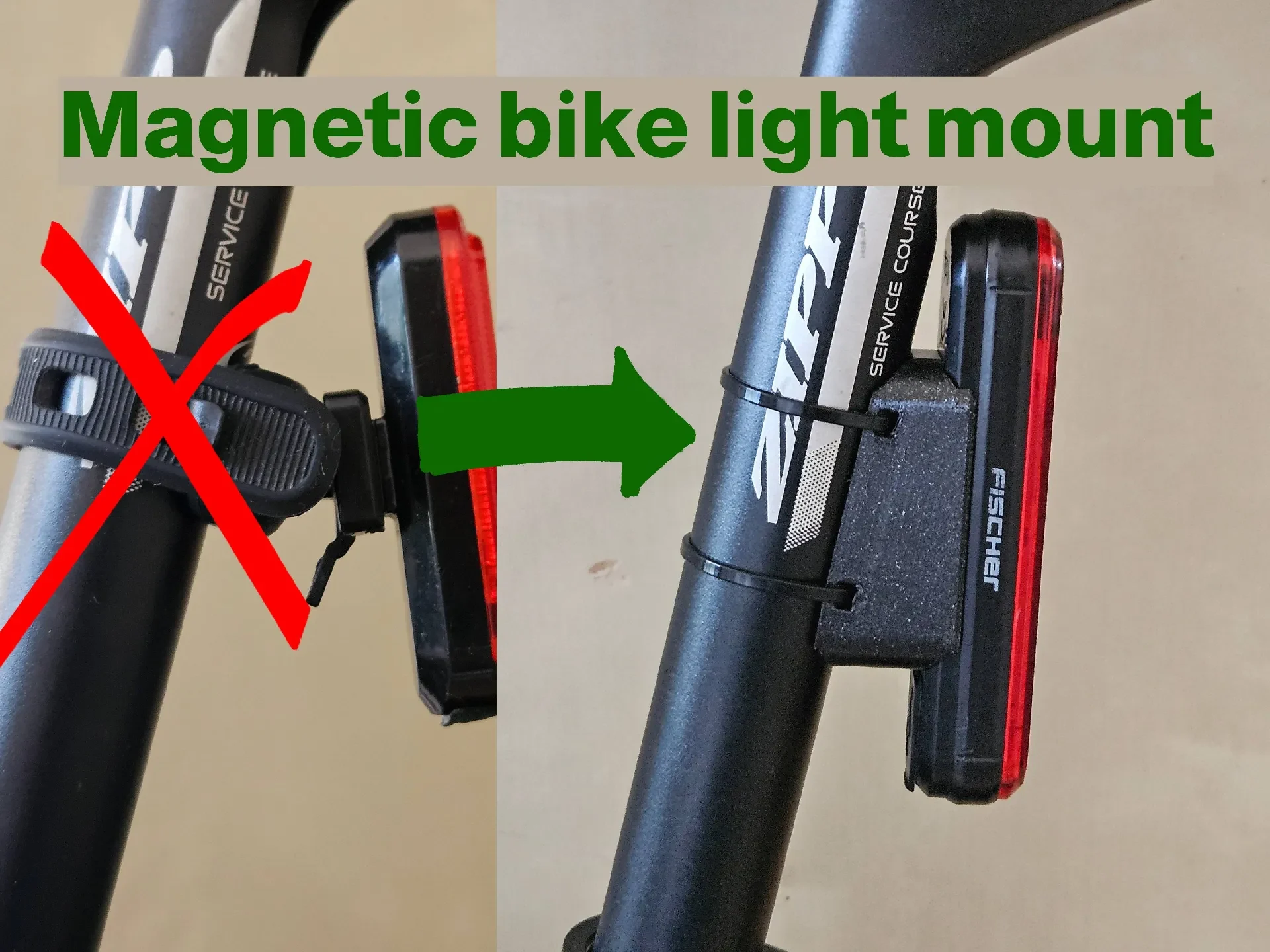

Это крепление заменяет оригинальный держатель резинового ремня заднего фонаря Fischer (и других фонарей с квадратным разъемом).

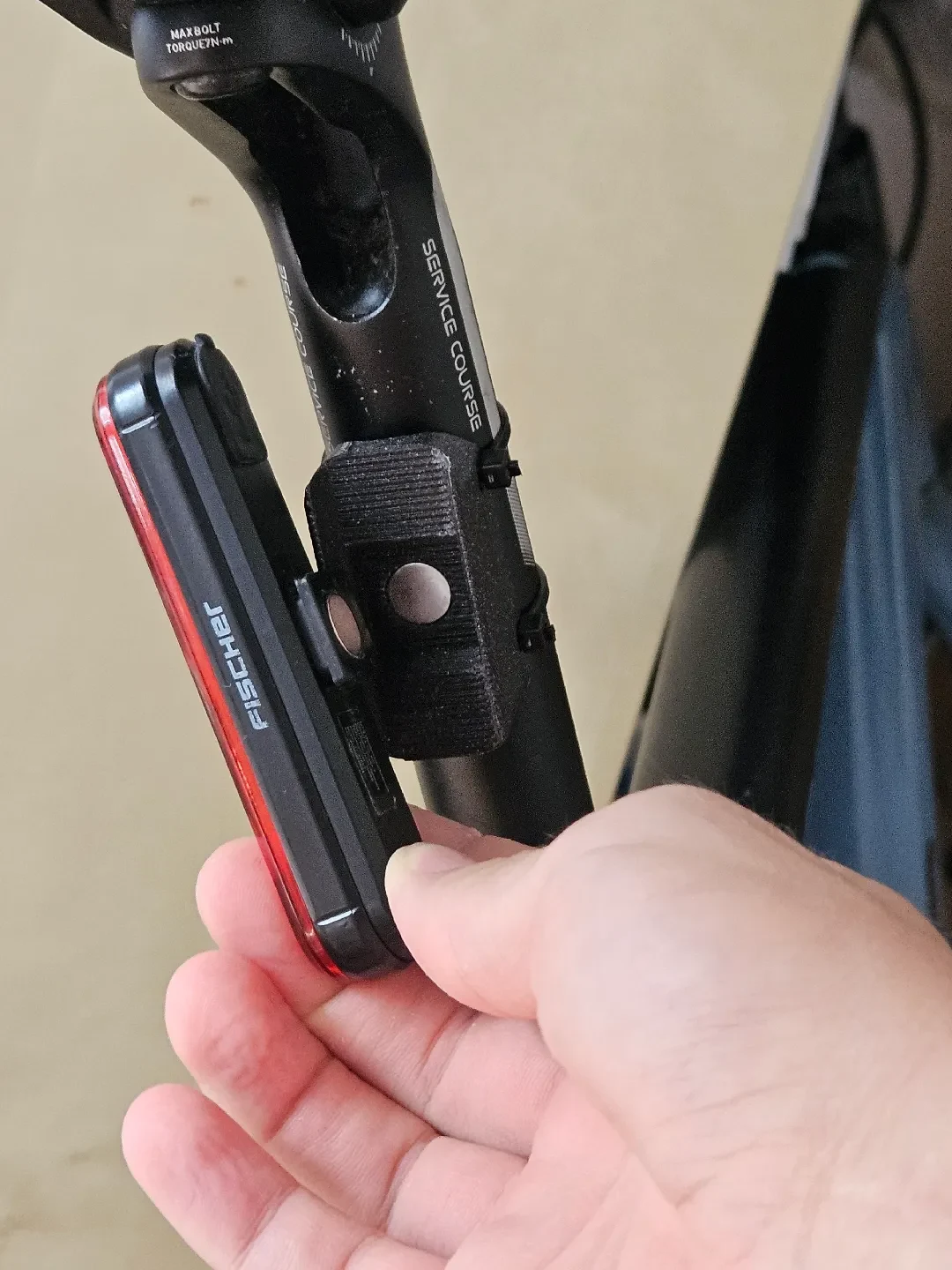

Свет удерживается на месте с помощью магнитов, и его можно быстро и легко снять.
Что вам нужно:
2x магнита Ø10 × 2 мм
2 кабельные стяжки толщиной 2,5 мм
Супер клей
Дополнительно: резиновая прокладка, изолента или клейк��я лента (для задней стороны, чтобы увеличить трение)
Сборка:
1. Приклейте один магнит в распечатанный держатель.
2. Приклейте один Магнит к светильнику. На выбор есть два варианта — для каждого метода предусмотрена своя версия держателя:
Вариант А (без сверления):
Магнит приклеивается непосредственно на квадратный разъем светильника.
Совет: поместите в держатель первый магнит, затем тонкую прокладку, а затем второй магнит. Он должен слегка выступать. Нанесите суперклей и прижмите к нему светильник. Таким образом, магнит идеально центрируется.
Вариант Б (сверление):
Просверлите отверстие диаметром 10 мм в квадратном разъеме светильника и вставьте магнит заподлицо.
Преимущество: светильник можно использовать с оригинальным креплением.
Внимание: прямо под разъемом имеется пустое пространство, поэтому его легко просверлить слишком глубоко. Аккумулятор расположен всего на 6,5 мм ниже — используйте ограничитель глубины! Это может измениться, если вы используете другие источники света.
3. Приклейте небольшой кусочек резины, клейкой ленты или изоленты к задней стороне держателя, чтобы улучшить сцепление с подседельным штырем.
4. Закрепите держатель на подседельном штыре (диаметром 27,2 мм) с помощью двух кабельных стяжек.
Рекомендации по печати:
Материал: ПЭТГ
Высота слоя 0,15 или 0,2, не больше из-за эффекта лестницы.
Поместите держатель в слайсер закругленной задней частью на печатную платформу.
Опоры требуются только на рабочей пластине — их легко снять.
Примечание:
Если вам нужна версия для другого диаметра подседельного штыря или у вас есть другие идеи по улучшению, обращайтесь — я буду рад адаптировать дизайн.
