Минималистичный хранитель цепи

Мото-вело

Источник:

www.printables.com

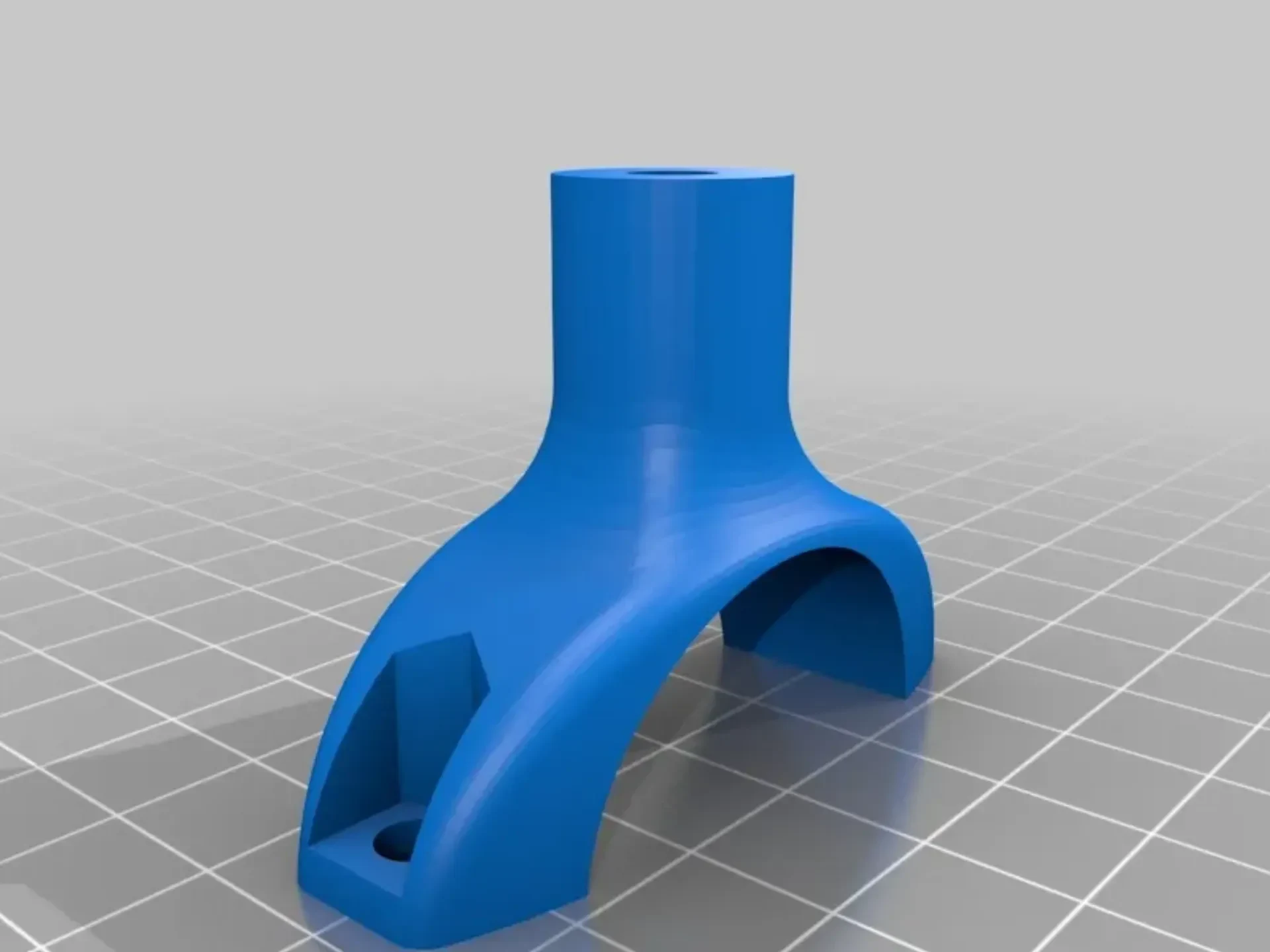

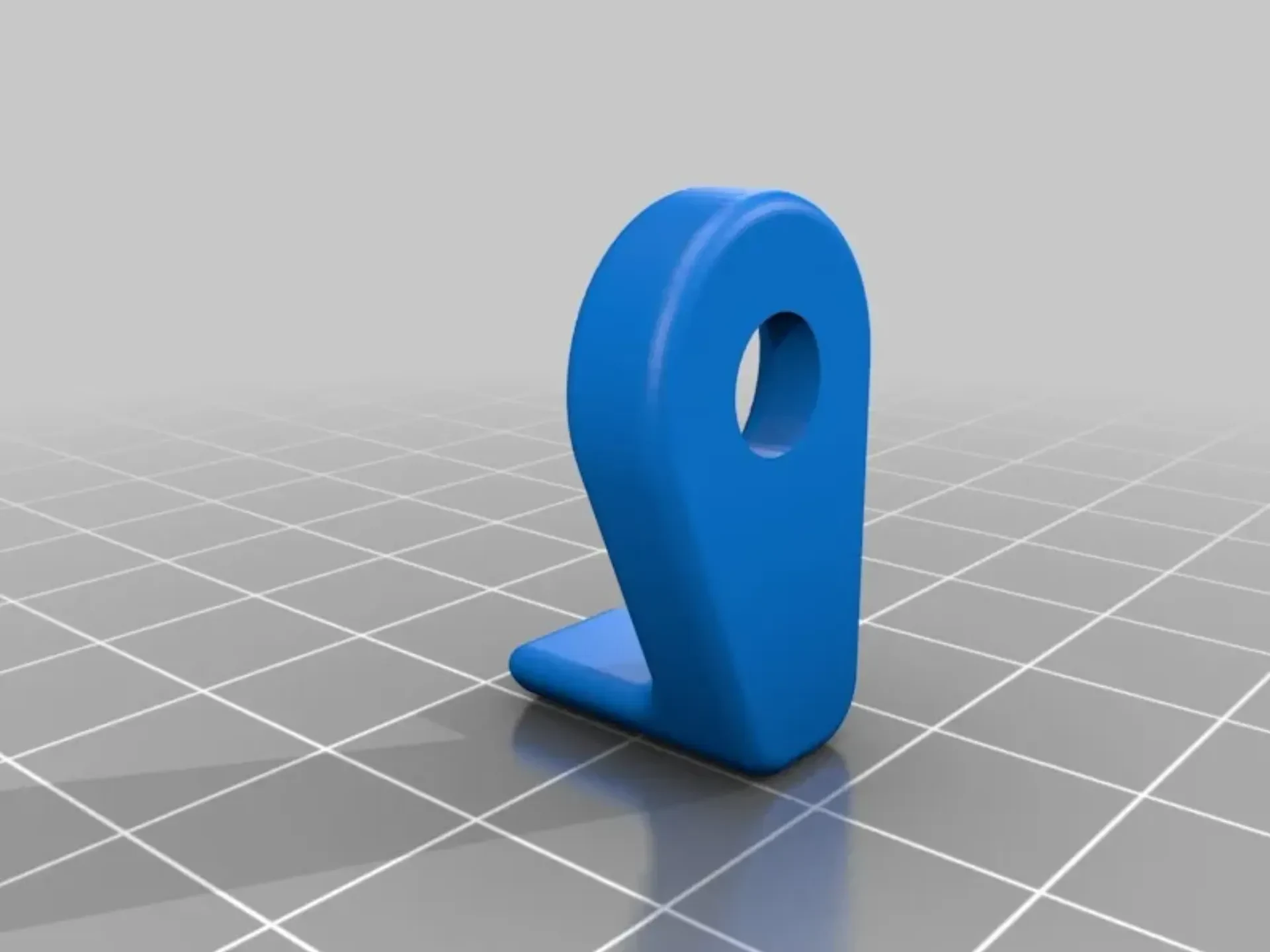

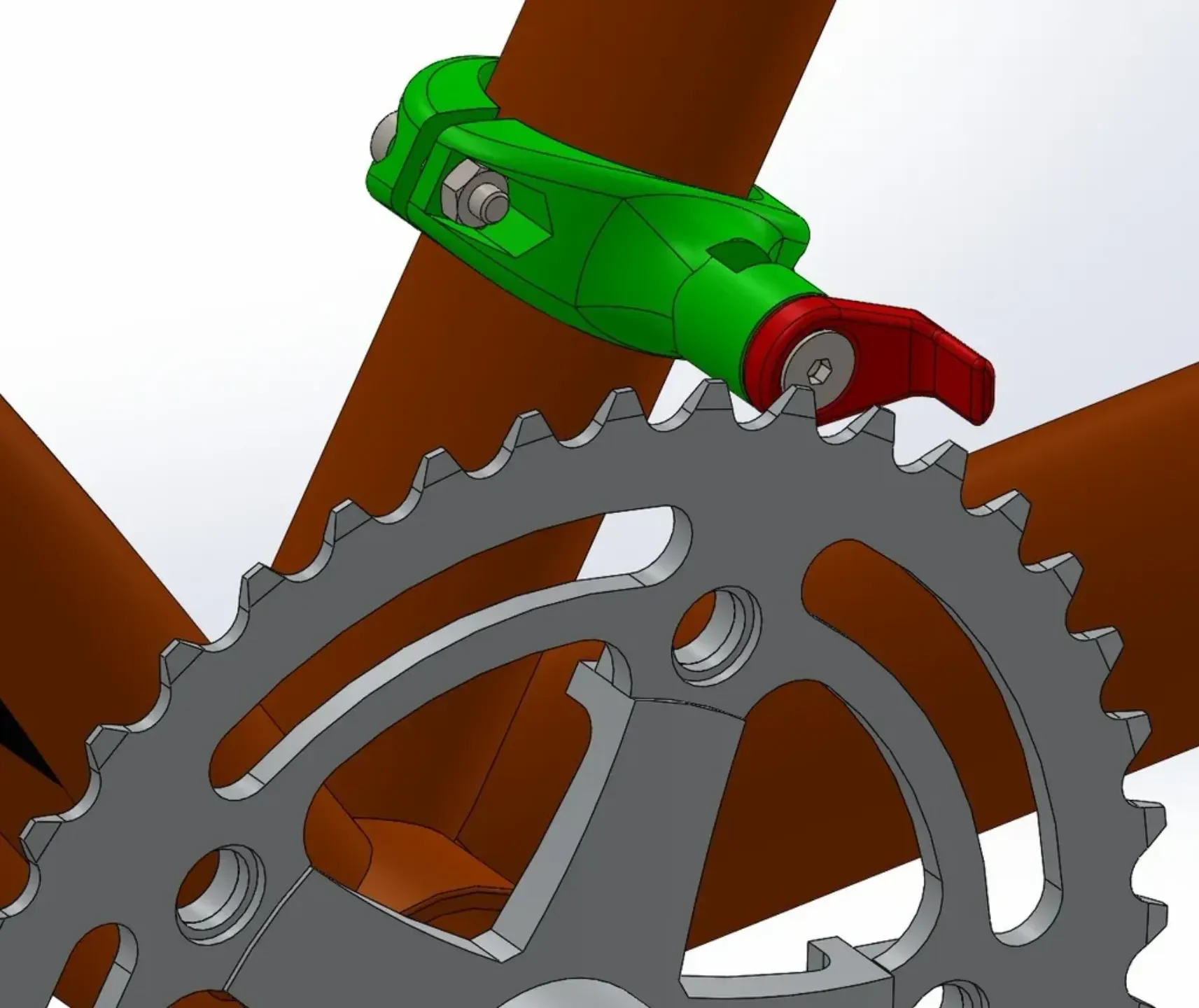

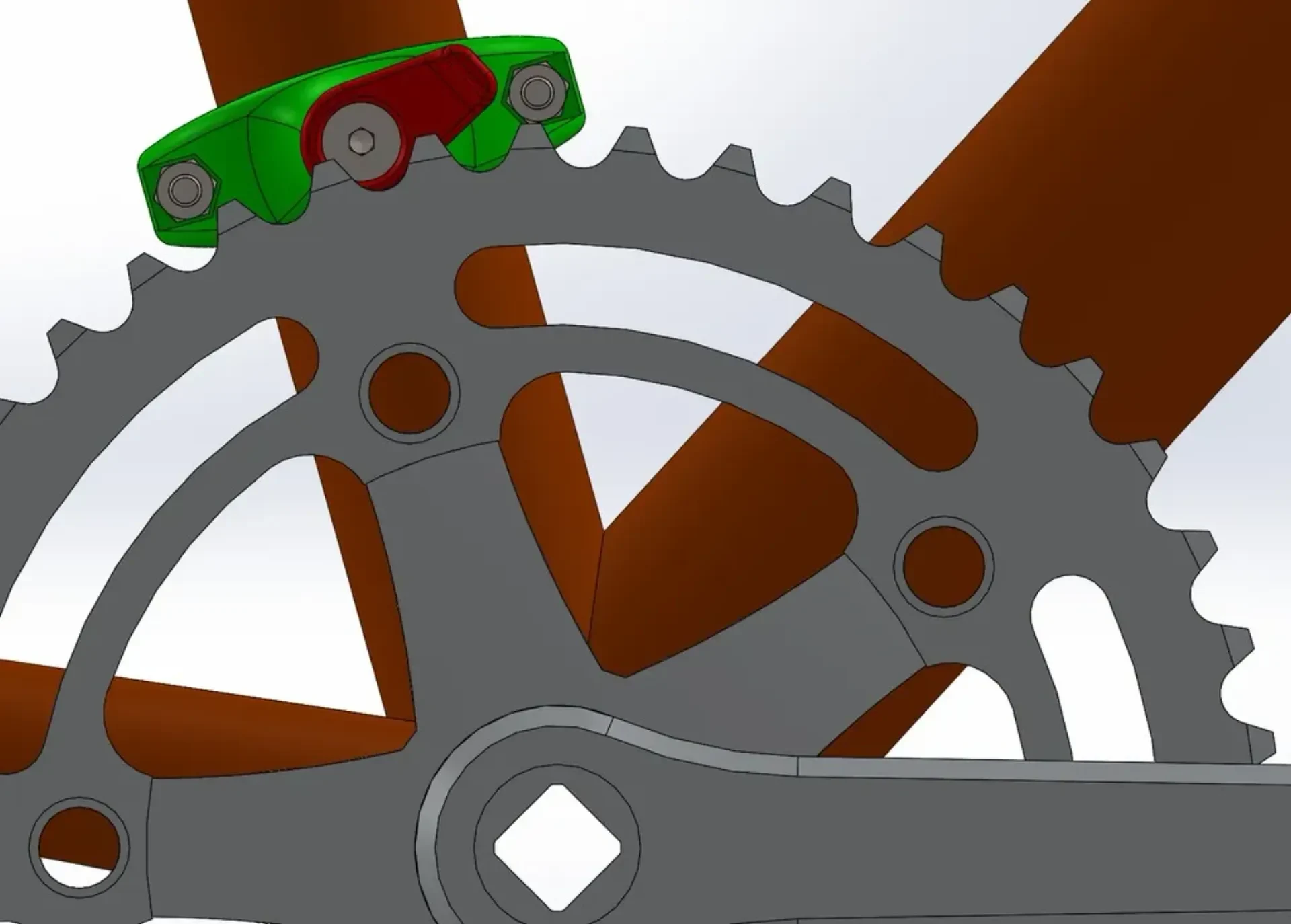

Должно работать для множества комбинаций рама/звездочка. Вы можете поворачивать держатель вокруг крепления для установки звездочек разных размеров.

Настраивается со следующими параметрами:

Линия цепи: по умолчанию — 50 мм.
SeatTubeDia: по умолчанию — 34,9 мм.

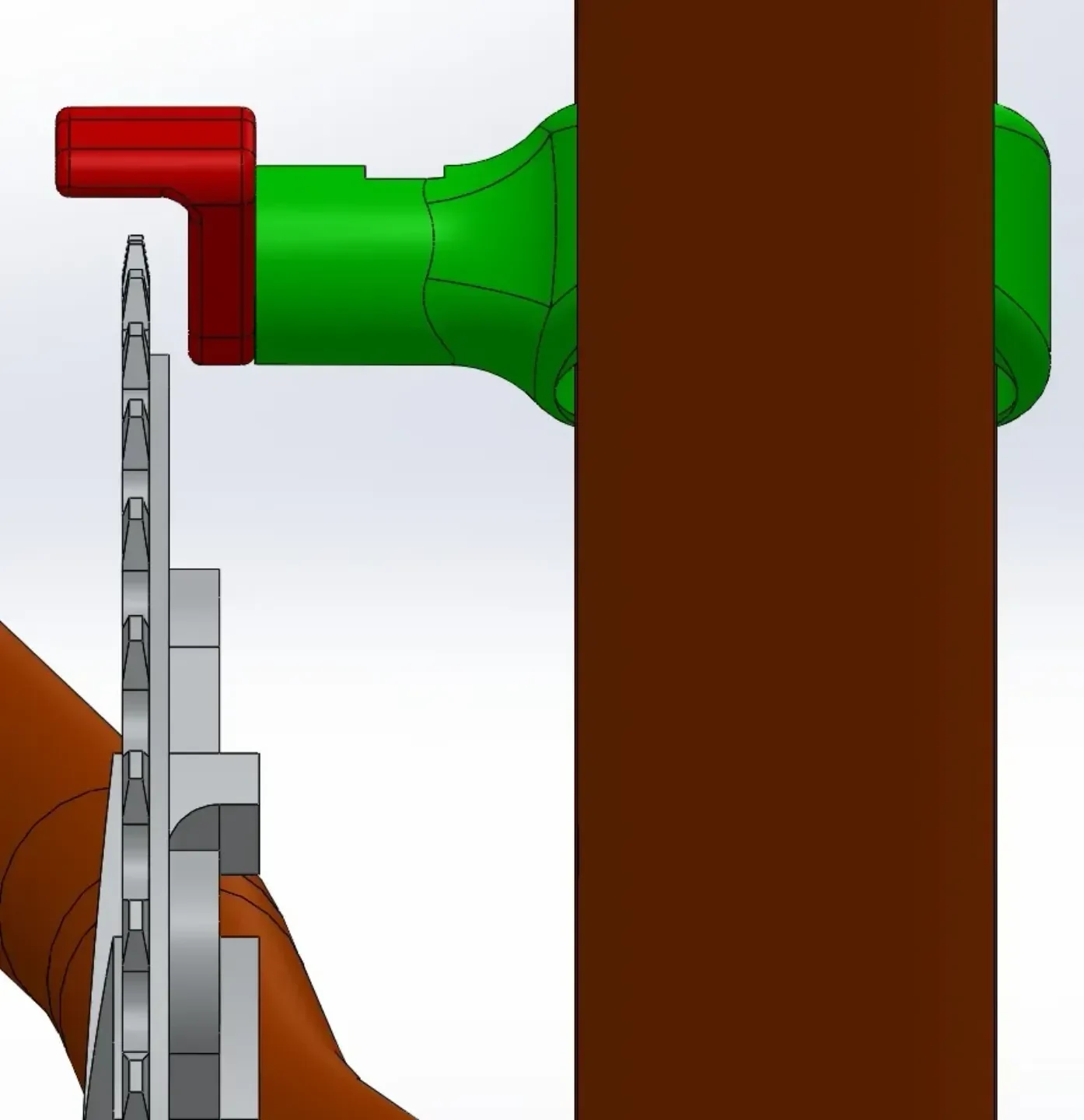

Отредактируйте эти два параметра, чтобы получить правильный вылет от рамы к передней звезде. Я рекомендую измерять его вручную (см. Шелдон Браун).

Как я это разработал

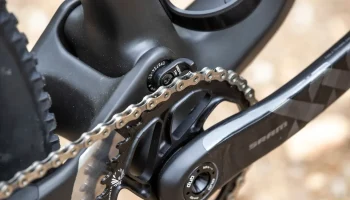

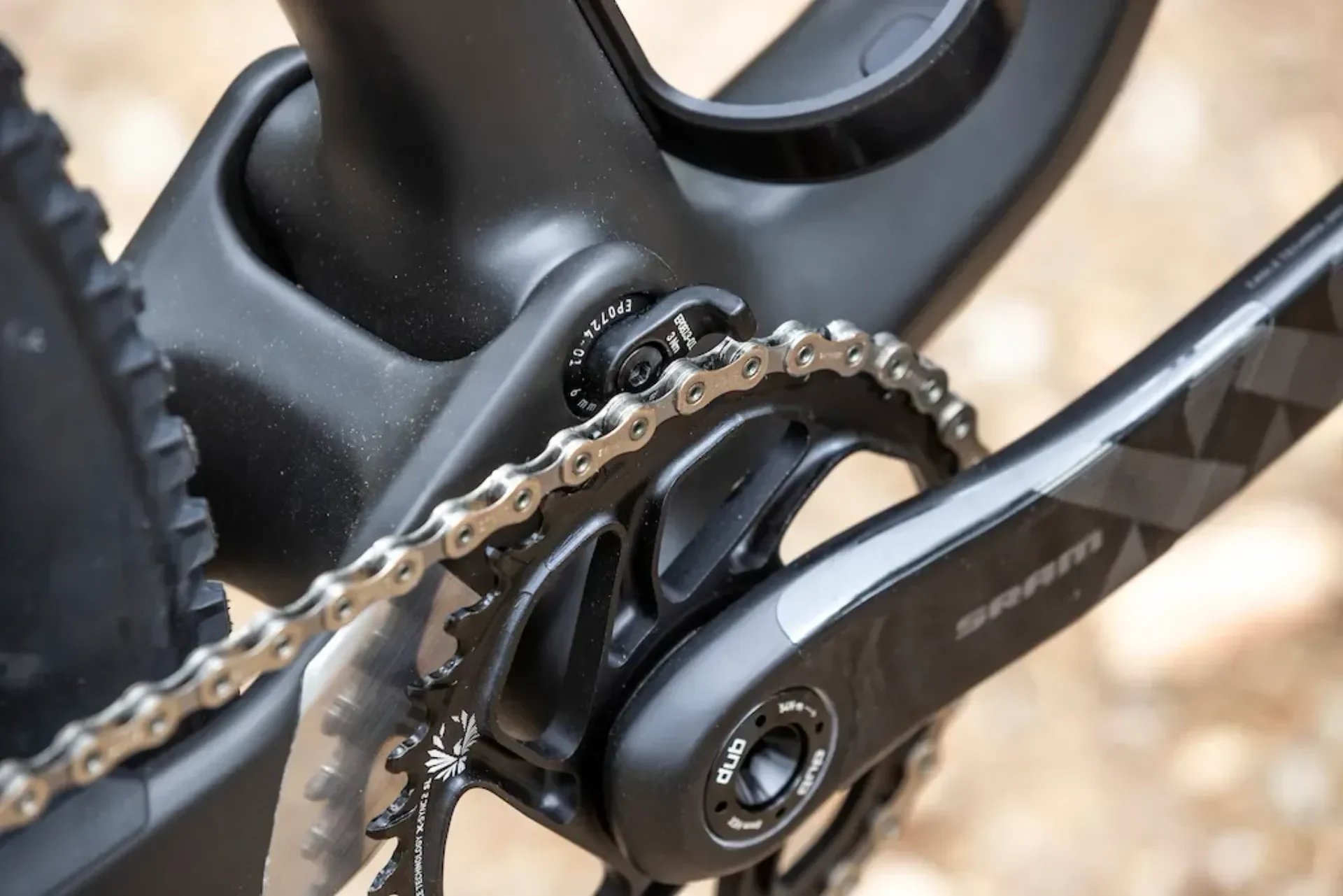

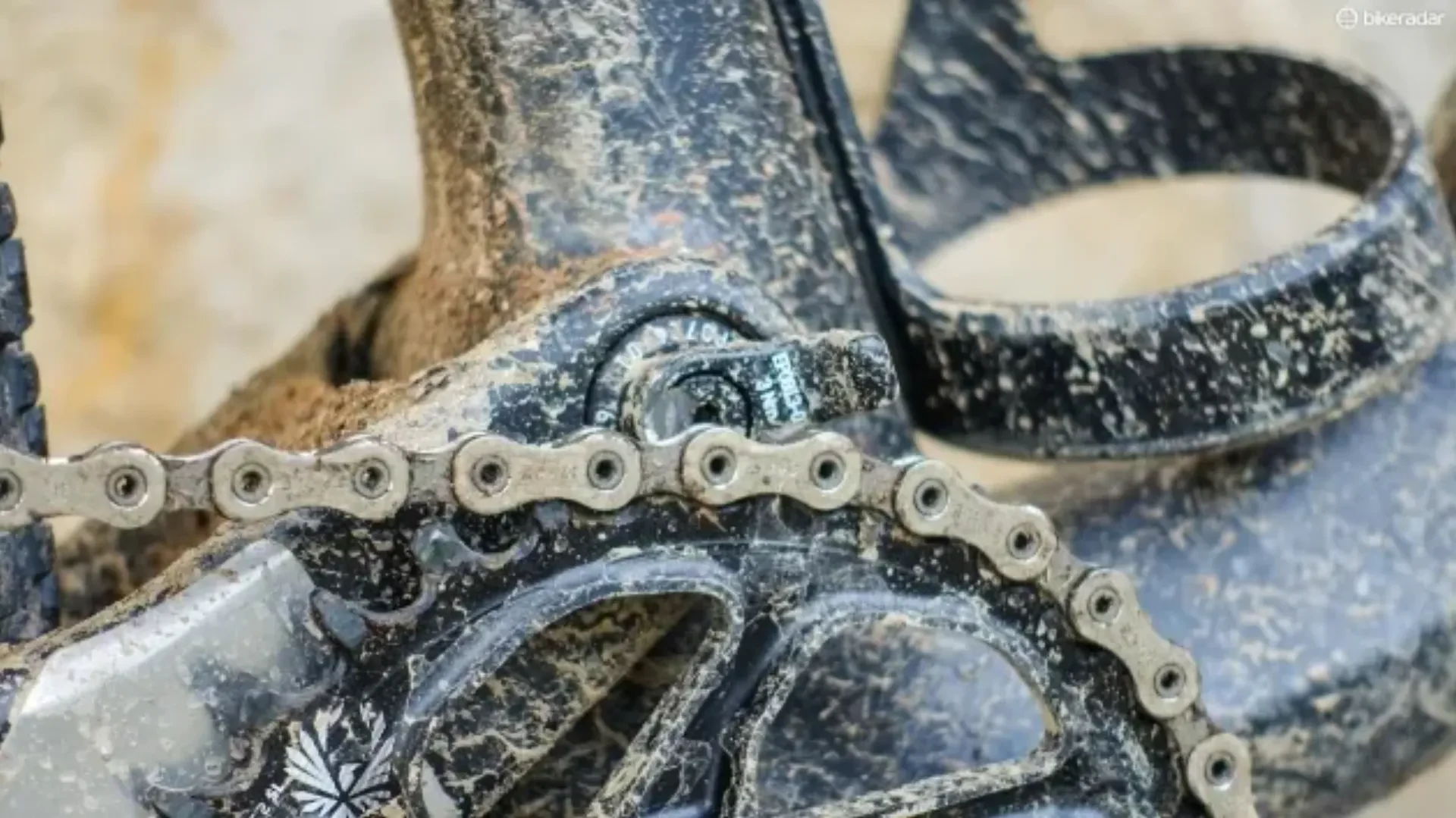

Вдохновлен держателем цепи Canyon, входящим в комплект Lux CF SLX 9.0 (https://www.bikeradar.com/us/mtb/gear/category/bikes/mountain-bikes/full-suspension/product/canyon-lux-cf-slx-90-pro-race-review-52081/).

Благодарность принадлежит Пламену Черкезову за создание модели рамы и Морару Адриану за модель шатунов SR Apex в GrabCAD.

Фотографии с сайта BikeRadar и PinkBike.

Аппаратное обеспечение

Предназначен для двух болтов с головкой под торцевой ключ M4 x 20 и двух контргаек M4 (ширина 7 мм и высота 5 мм).

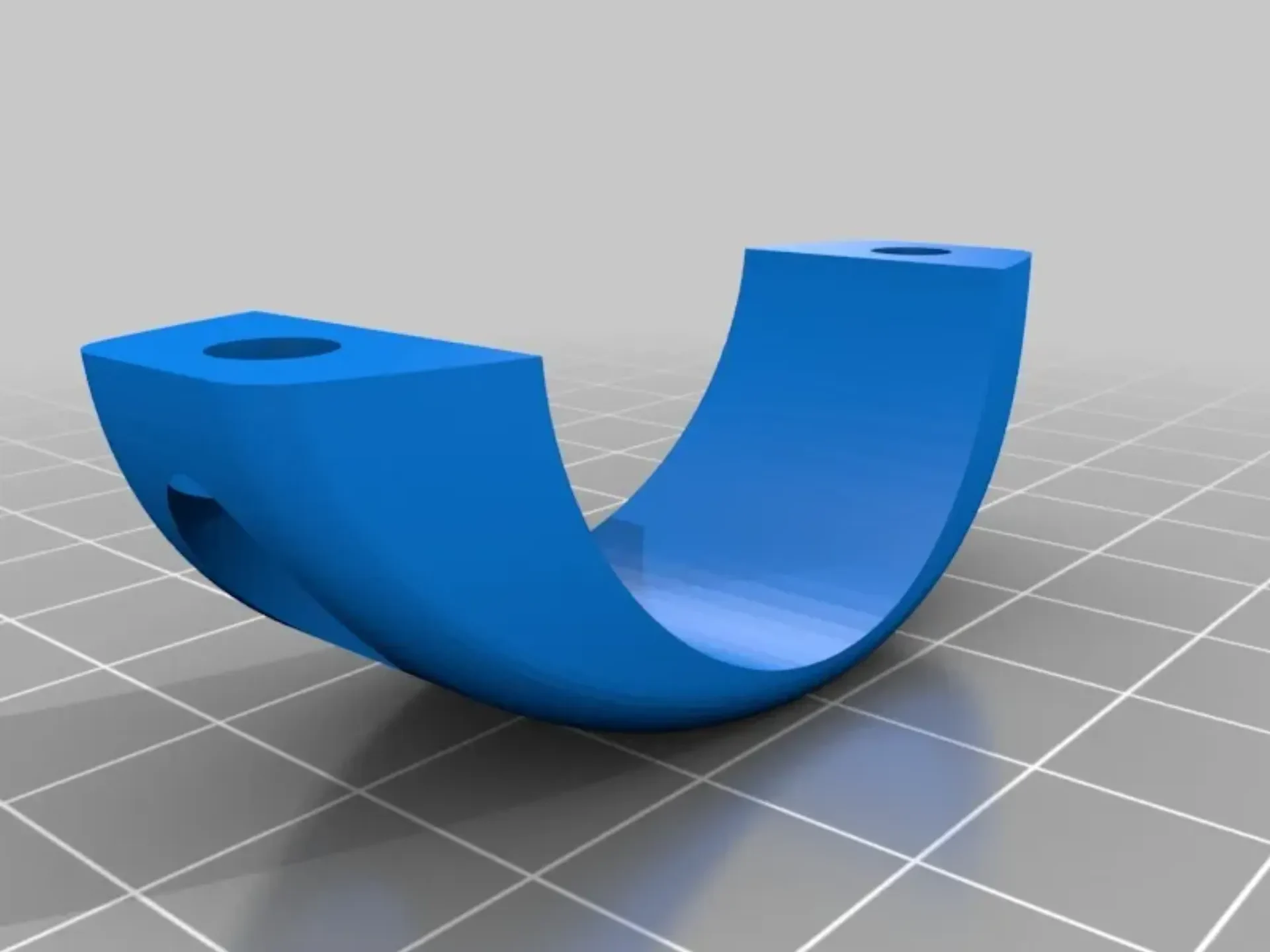

Вам также понадобится болт с потайной головкой M5 x 20, чтобы прикрепить ответную планку к креплению, и соответствующая гайка (ширина 8 мм и высота 5,2 мм).
