крепление Cycl2Charge

Фон

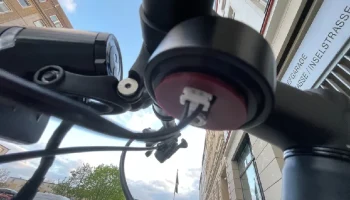

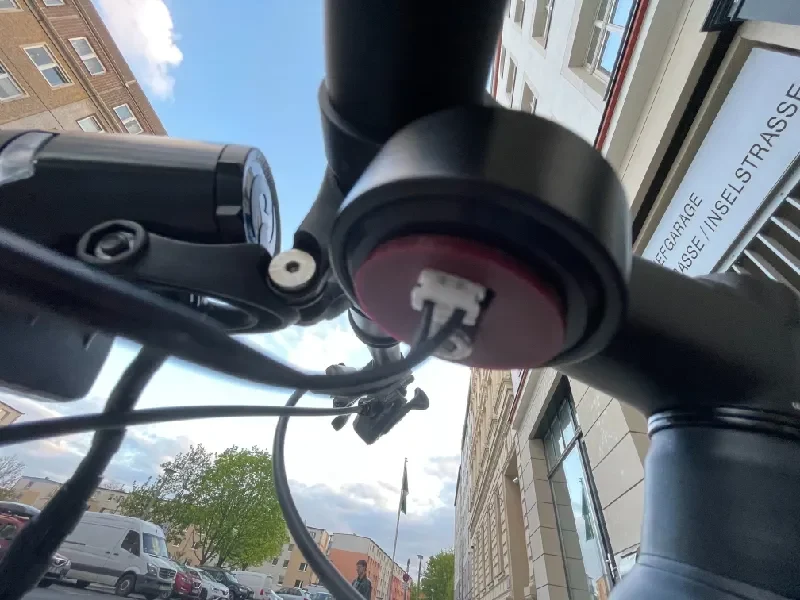

Я купил USB-зарядное устройство Cycl2Charge для работы от динамо-машины моего велосипеда. Я купил крепление для руля диаметром 22 мм, но мой руль намного больше по направлению к выносу, на который я хотел установить зарядное устройство.

У меня есть много старых монтажных кронштейнов для фонарей и т. д., которые шли в комплекте или уже умерли. Эту модель я разработал для крепления зарядного устройства к старому креплению Cateye из этой коллекции. Подойдет любой аналогичный монтажный кронштейн, хотя в конструкции предполагается, что он соединяется с болтом М5.

Дизайн

Я сделал это крепление из двух частей, чтобы его можно было распечатать без подставок. Я рекомендую печатать детали последовательно.

Ориентация

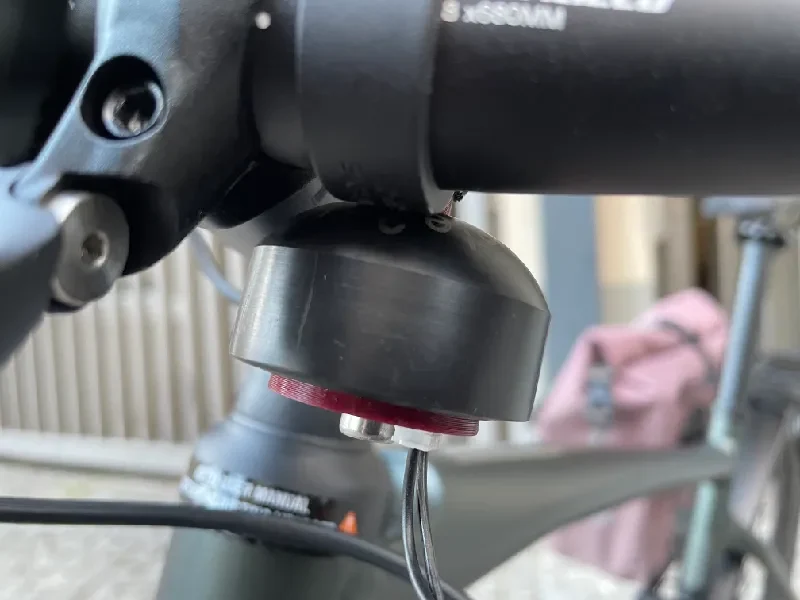

Я считаю, что зарядное устройство необходимо пр��вильно монтировать сверху, чтобы свести к минимуму попадание воды, которое можно остановить, просто используя болт и несколько гаек в качестве прокладок.

Трубка

Существует трубка со стенками шириной всего 0,75 мм, но большинство современных принтеров с этим справляются.

Трубка предназначена для предотвращения раскачивания зарядного устройства на болте (зарядное устройство было рассчитано на болт M6, но моему кронштейну для фонаря требовался M5). Он также предотвращает вращение зарядного устройства после установки, прочно прикрепив его к болту, который, в свою очередь, прикреплен к кронштейну фонаря.

Эта трубка должна быть достаточно широкой, чтобы пропустить болт М5, но достаточно маленькой, чтобы болт закусывался, чтобы предотвратить вращение зарядного устройства после установки. Возможно, вы захотите поиграть с внутренним размером трубки, учитывая точность вашего принтера, чтобы найти для вас золотую середину. Проект Fusion 360 прилагается, и его можно настроить с помощью пользовательского параметраbolt_hole_diam.

У меня до сих пор есть более ранний вариант этой детали, установленный на моем велосипеде. В этой более ранней версии внутренний диаметр трубки составляет всего 5 мм (в прилагаемой версии — 5,25 мм). Болт М5 было трудно вкрутить, и трубка при этом деформировалась, но после сборки он работает хорошо.

Отверстие в зарядном устройстве, через которое должна проходить трубка, составляет 6 мм, поэтому, если вы сделаете внутренний диаметр трубки слишком большим, стенки станут слишком тонкими. Хотя вариант вообще убрать трубку.

Сборка

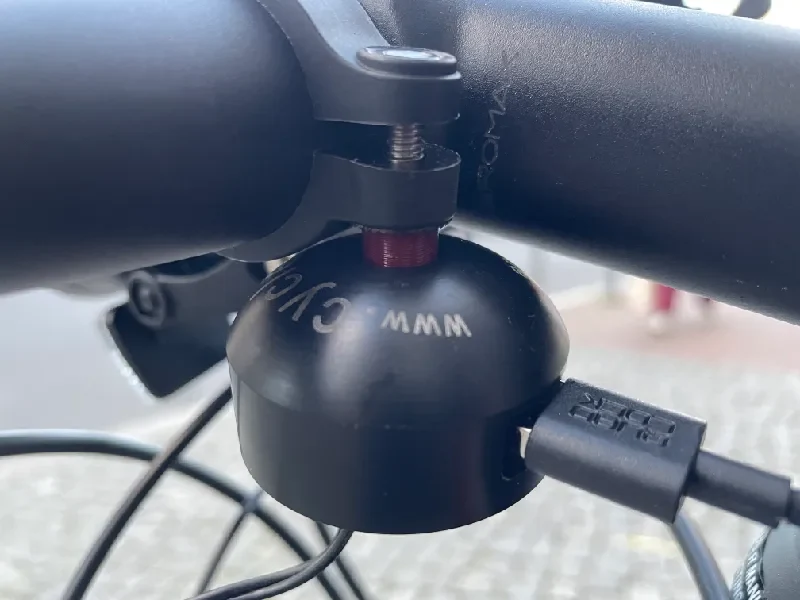

Используйте болт М5. Вкрутите его через плоский диск снизу, со стороны, не являющейся трубкой. Будьте осторожны, чтобы не сломать т��нкие стенки трубки. Как только болт пройдет до конца, поместите сверху отдельную трубку, которая будет действовать как прокладка. Затем вверните болт в кронштейн руля.

USB-зарядное устройство:

https://cycle2charge.de/index.php/en/
