Система крепления инструмента нижнего кронштейна......

Мотивация

Любой, кто достаточно долго работал с велосипедами, сталкивался с проблемой, пытаясь снять упорные чашки BB. Часто проблема сводится к зацеплению инструмента: ключ или головка не надежно удерживаются на плоской поверхности или шлицах ключа, поэтому при большом крутящем моменте инструмент просто соскальзывает и может повредить ваши детали.

Уровень техники

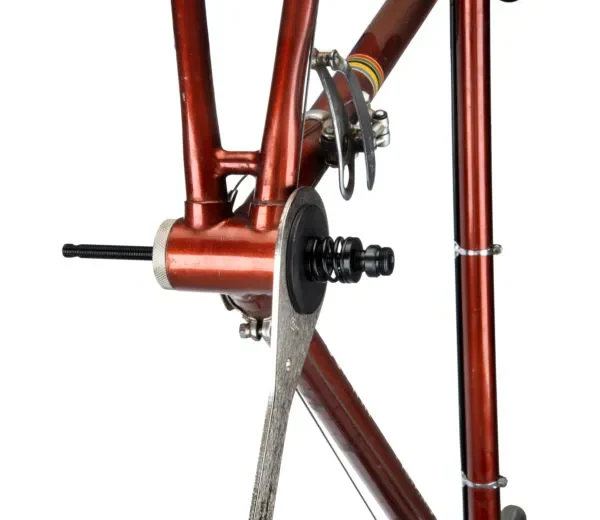

Park Tool производит инструмент для снятия чашек BB.

Он может работать следующими способами:

BB типа внешней чашки, такие как Hollowtech
BB типа Octalink с внутренней резьбой M15 на шпинделе
BB с квадратным конусом и внутренней резьбой M8 x 1,0 на шпинделе
Заметное исключение: BB с квадратным конусом и внешней резьбой M8 x 1,25 на шпинделе.

В случае картриджного типа с квадратным конусом BB чашка п��иводной стороны прикреплена ко всему узлу каретки, поэтому отделение чашки приводной стороны от шпинделя невозможно.

EVT является отличным съемником фиксированных чашек, но он работает, очень плотно зажимая проблемную чашку (вместо того, чтобы использовать лыски или шлицы гаечного ключа или другую моментную муфту), что может легко повредить или повредить поверхности шарикоподшипников. Хорошо, если вы не хотите его перерабатывать.

Дизайн
в качестве пружины сжатия используется пружина Lee Spring с номером детали MS24585-1495.
требуется болт с шестигранной головкой M8 x 1,0 мм x 50-60 мм.
Ширина под ключ 13 мм
Высота головки 5,3 мм
он заменит обычный болт крепления кривошипа.
вот тот, который я заказываю для версии 1

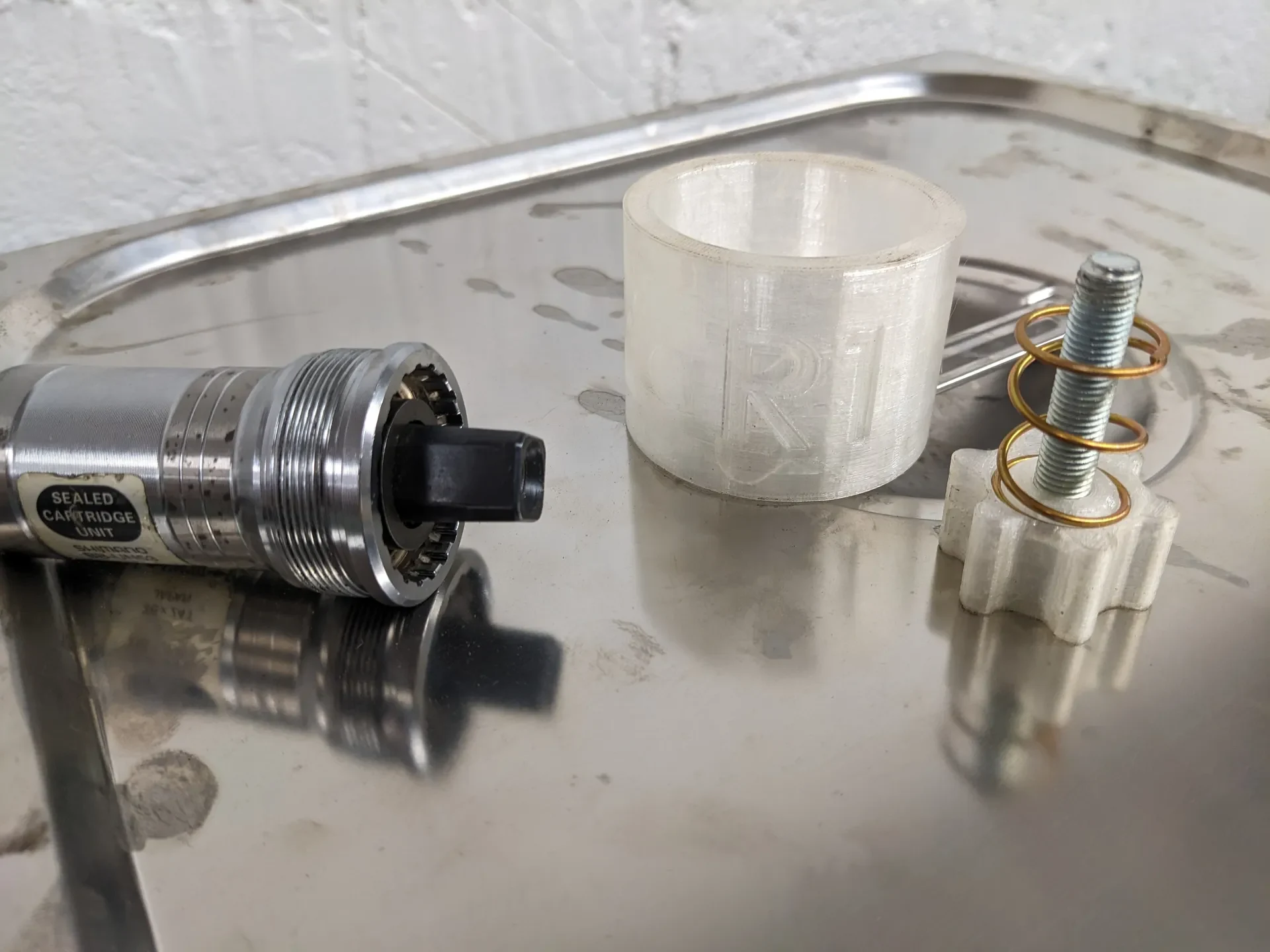

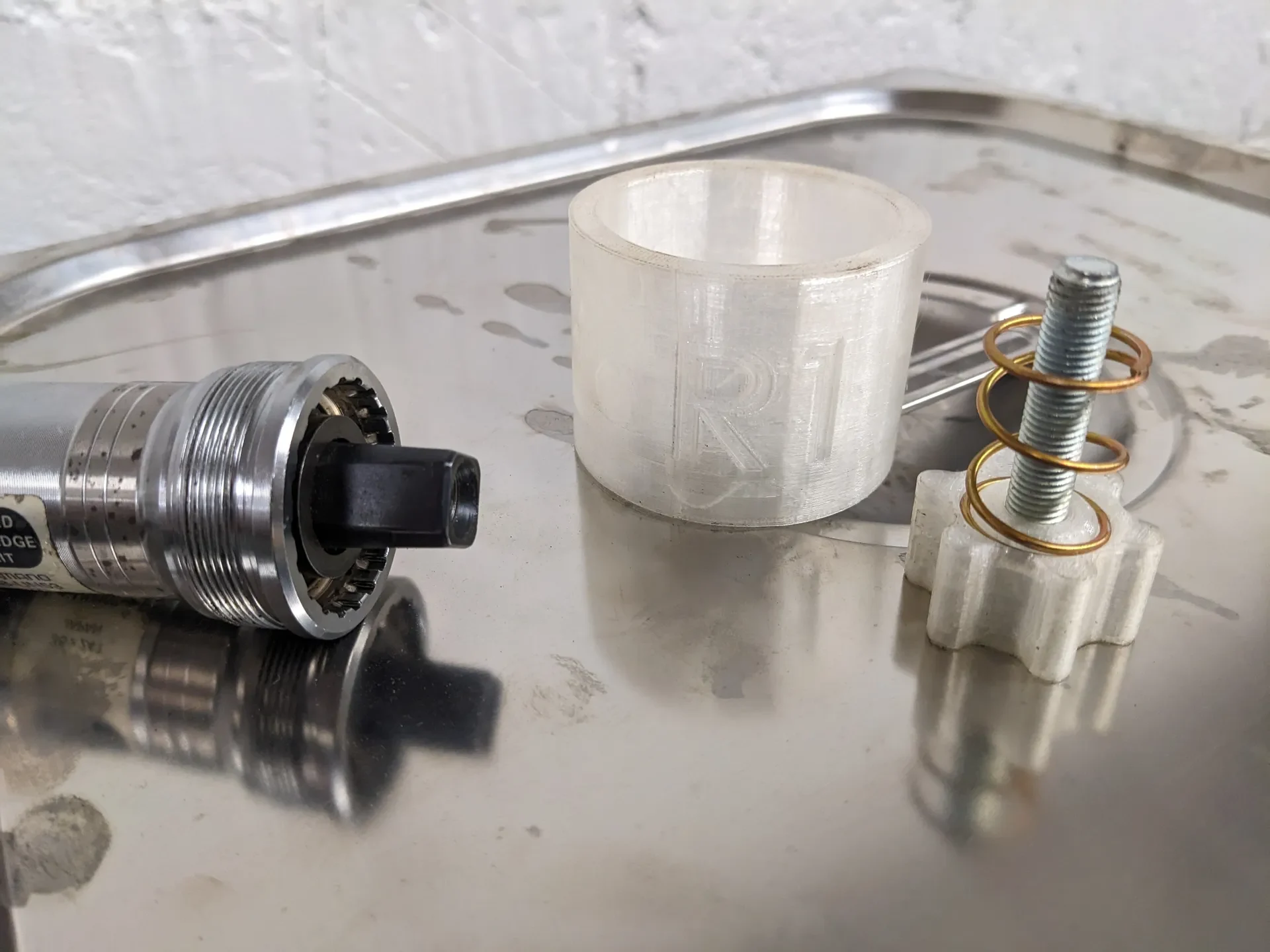

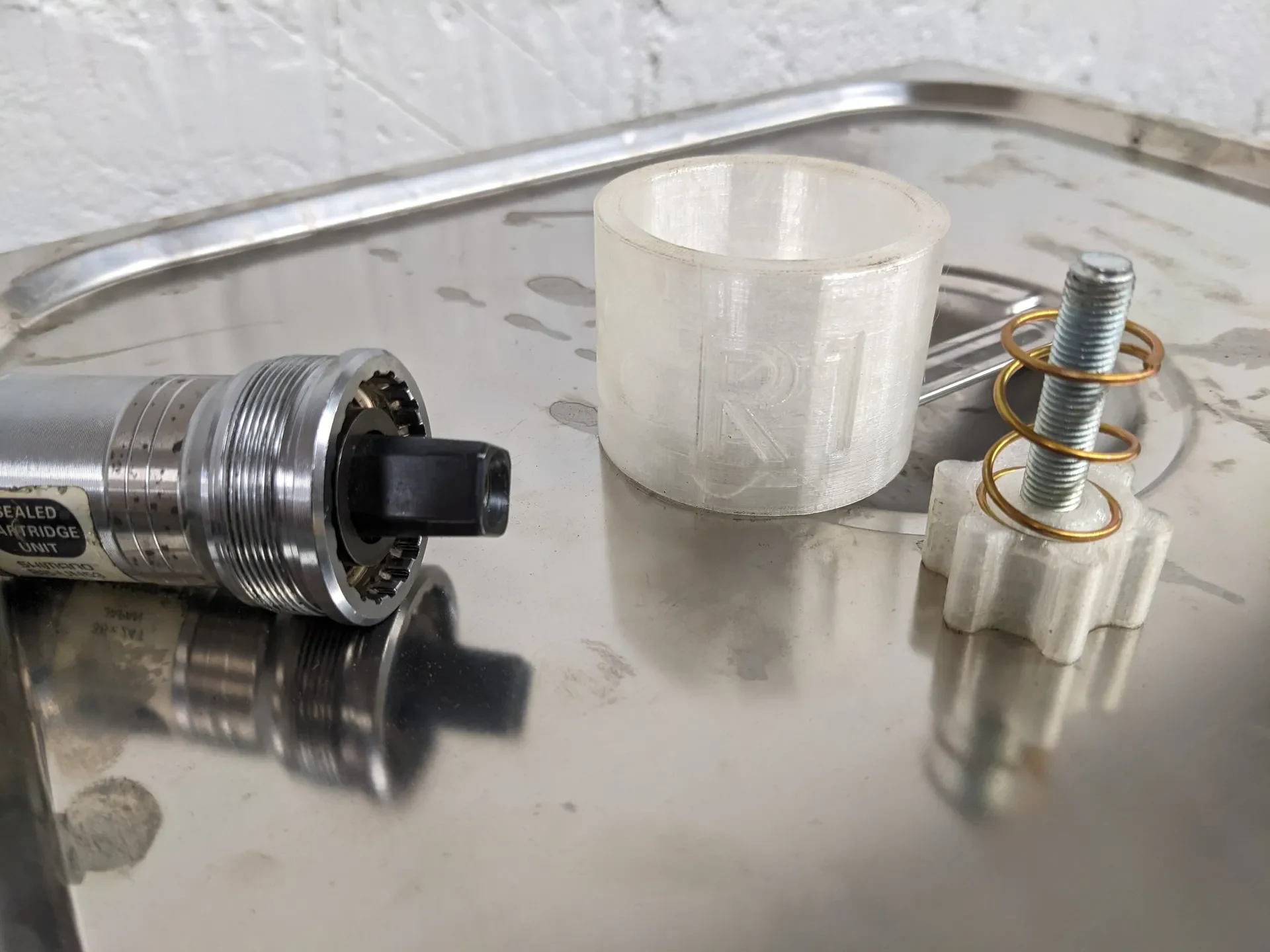

Части

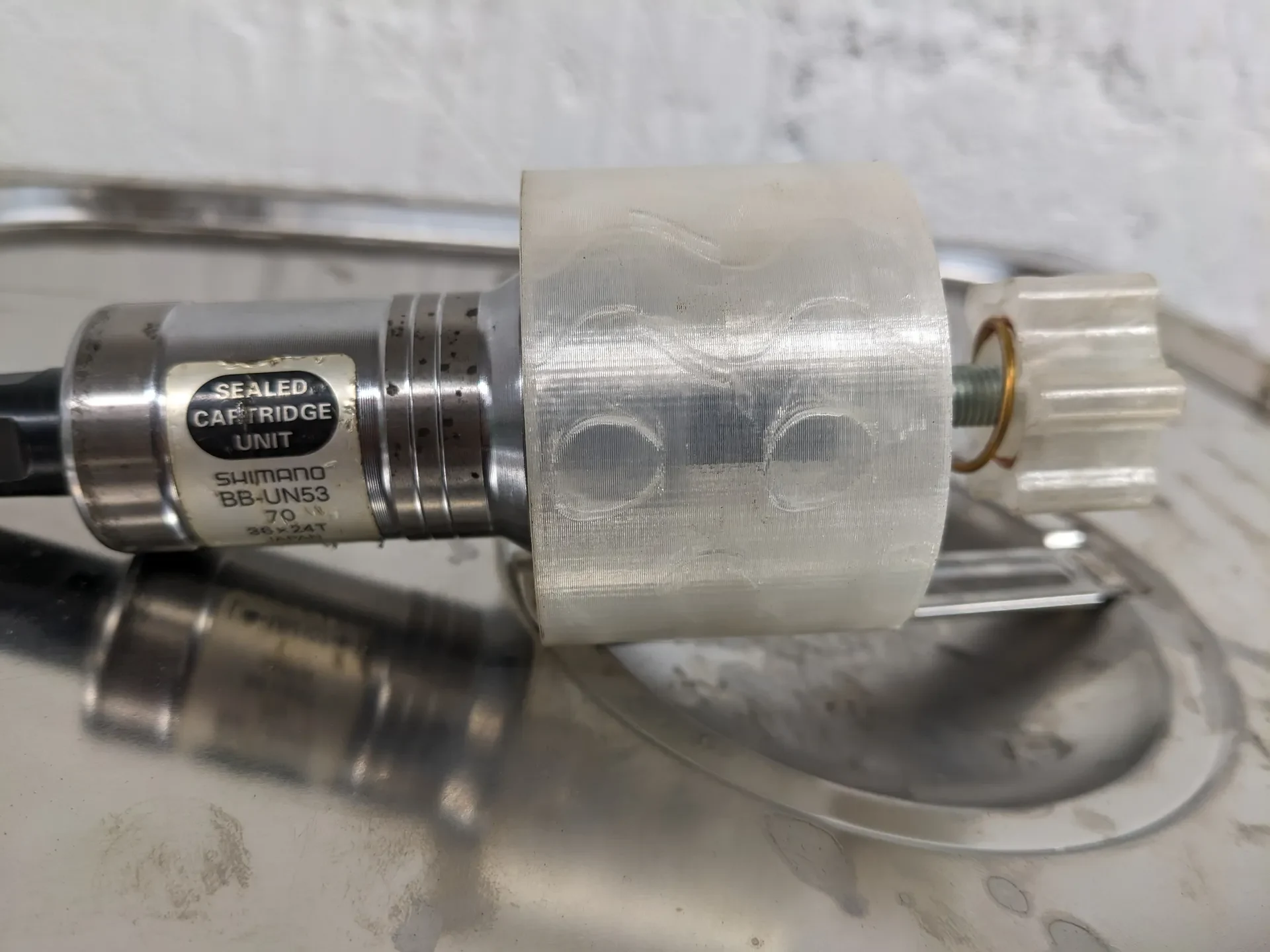

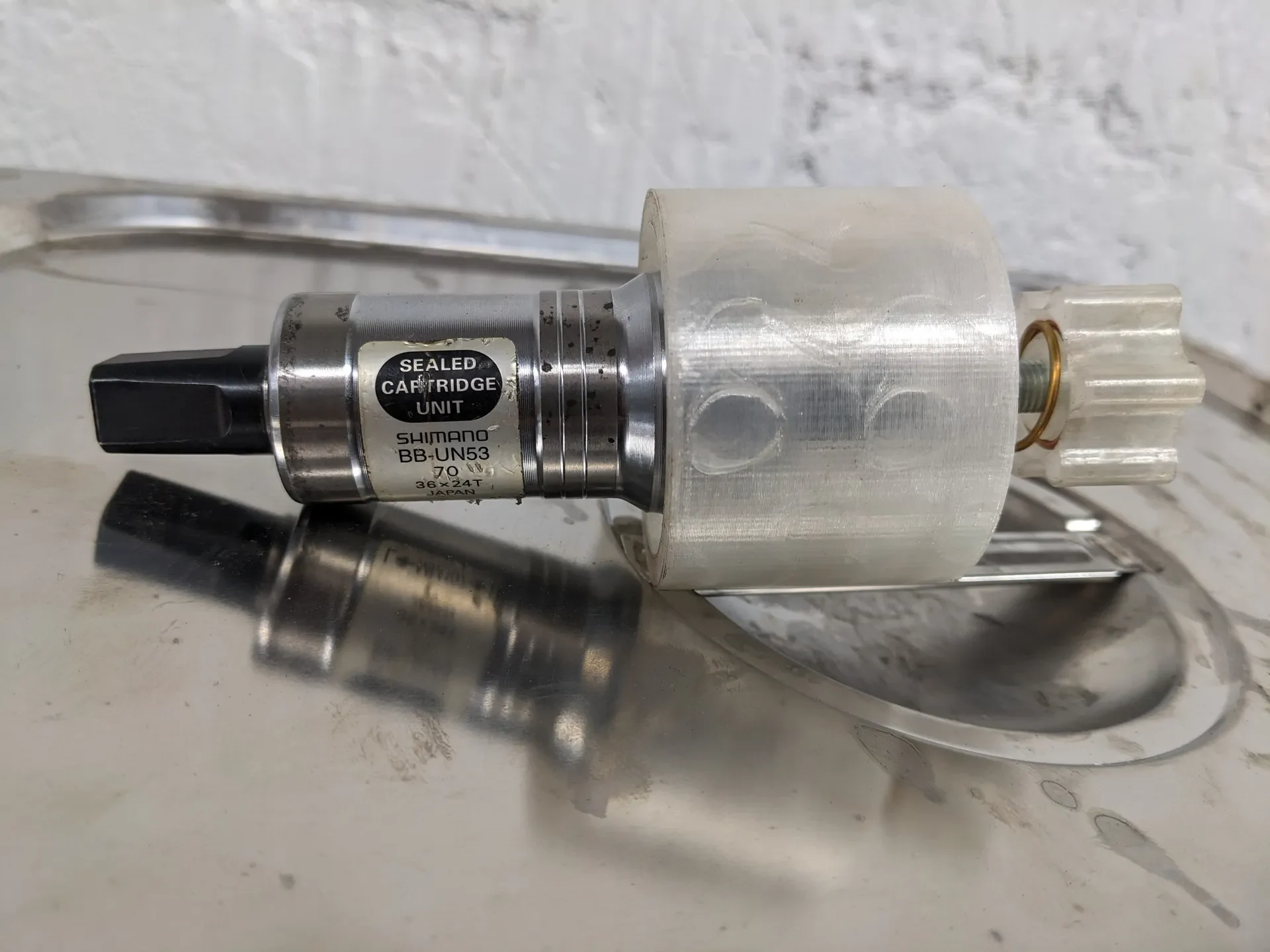

Слева — макет шпинделя BB с внутренней резьбой М8 х 1,0 мм.

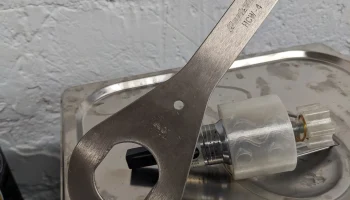

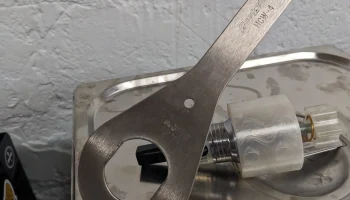

Затем идет проставка, которая давит на головку или гаечный ключ, обеспечивая зацепление.

Пружина создает постоянную предварительную нагрузку, но пользователь может на мгновение ее преодолеть, чтобы «защелкнуть» ключ и переориентировать его в лучшее место.

Похоже, что типичная длина лысок внешнего ключа на чашке составляет 3 мм. Вот типичный образец плоской фиксированной чашки с двойным ключом:

При использовании с головками прокладку можно перевернуть, и, возможно, это даст плоскую поверхность для надавливания на гнездо, в то же время обеспечивая доступ к гаечному ключу для поворота гнезда.

Дальше приходит неизобразимая весна. 16 сентября 2023 г. Я жду модель пружины от Lee Spring, прежде чем выкинуть ее, так что ее пока нет.

Наконец, идет ручка, которая регулирует предварительную нагрузку. Внутри находится запрессованный болт М8.

Емкость инструмента

РАСПОРКА может нажиматься на гаечный ключ с наружным диаметром торца 51 мм, макс., а также на ключ с максимальным внешним диаметром головки до 41 мм.

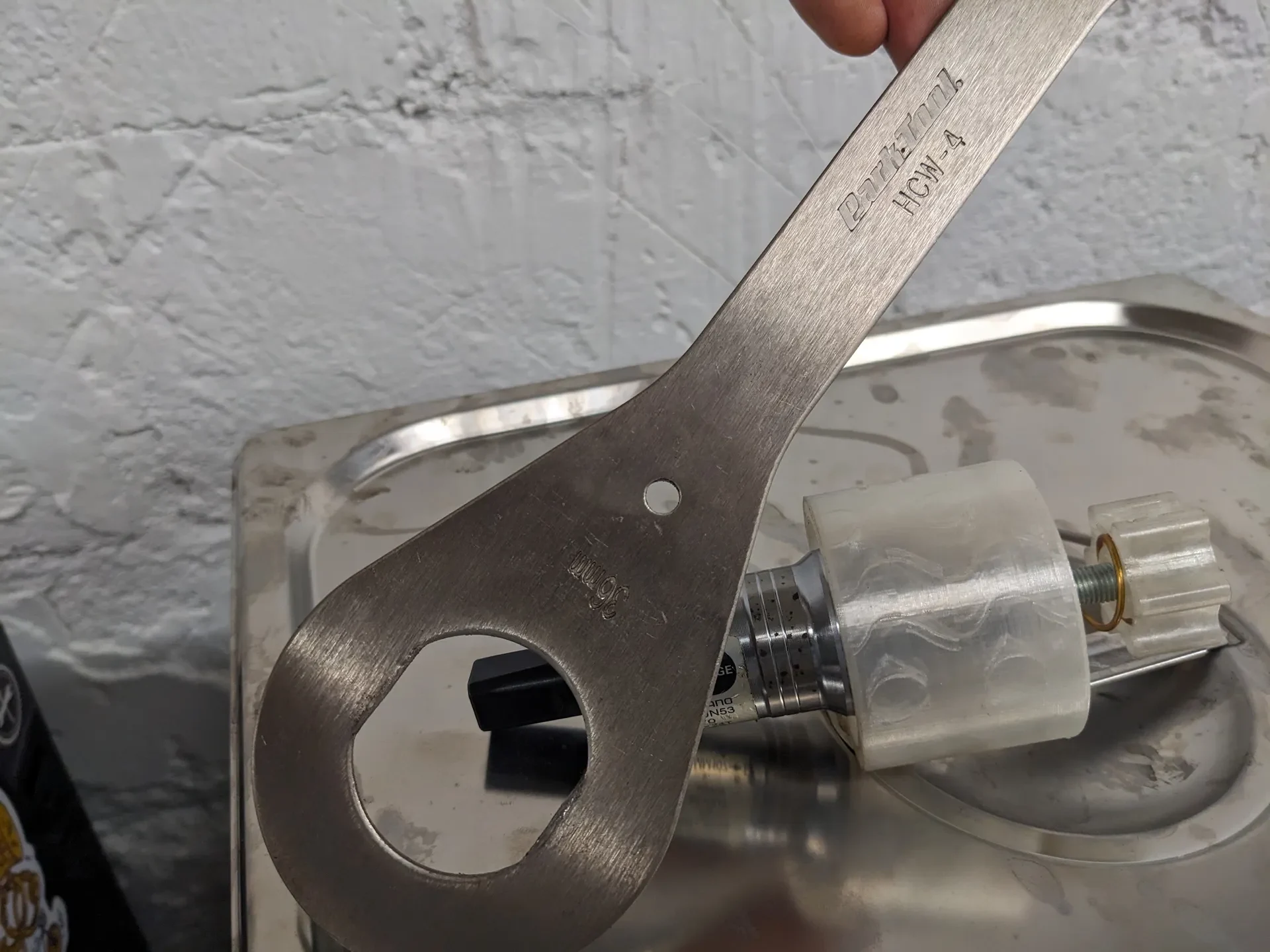

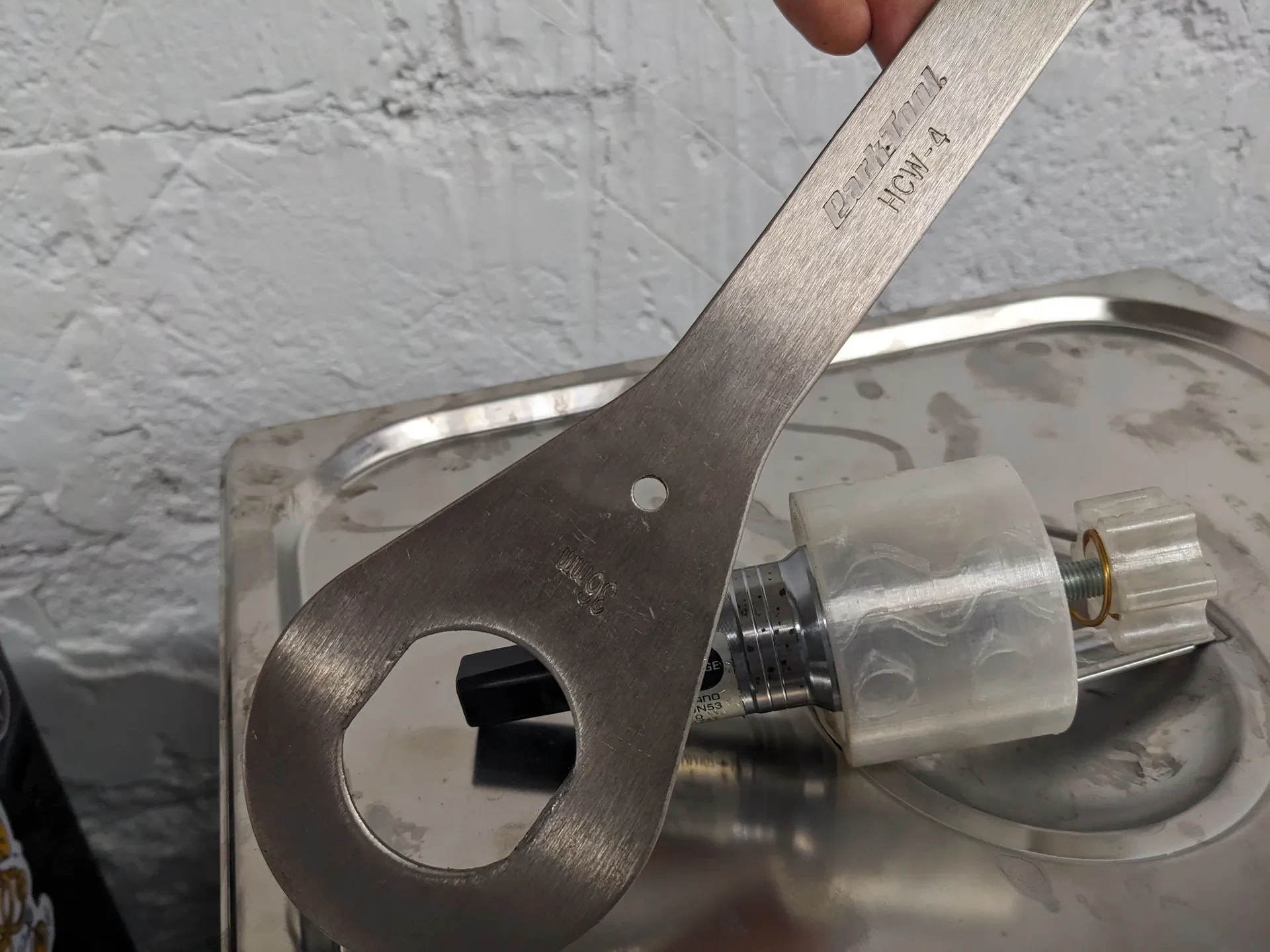

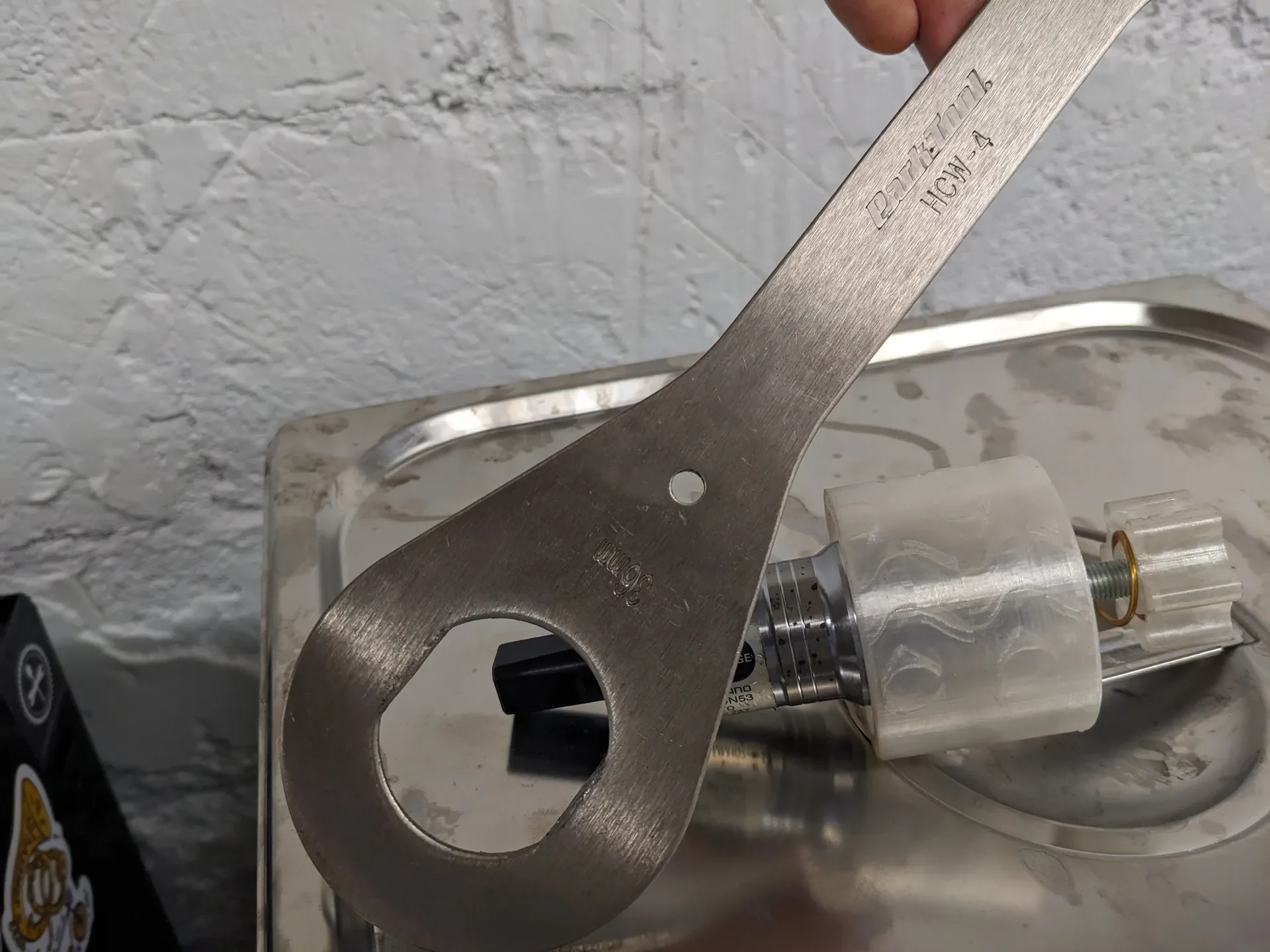

Надеемся, что эта конкретная конструкция совместима с инструментами с 20-шлицевыми головками, такими как BBT-22 и фиксированным тарельчатым ключом HCW-4.

Размеры шпинделя BB

Источники здесь:

Совместимость

По состоянию на 16 сентября 2023 г. первая версия этого проекта поддерживает только каретки с квадратным конусом, у которых шпиндель имеет внутреннюю резьбу.

Будущие улучшения
поддержка шпинделей BB с внутренней резьбой M15 (Octalink и т.п.)
поддержка шпинделей с квадратной конической шпилькой с внешней резьбой M8 x 1,25
подумайте хорошенько, как использовать это с гнездами BB
20 сентября 2023 г.: ред. 2
обновлена сборка, включающая замечательную модель BB с квадратным конусом (спасибо Роберту Штейну) для лучшего объяснения
обновленный текст, чтобы быть более пояснительным
усиленное прилегание выемки ручки вокруг болта с шестигранной головко�� с 13 мм до 13-.05 мм
до сих пор нет модели Lee Spring для пружин сжатия

Вот лучший вид системы:

Синим цветом выделен предполагаемый худший случай, когда длина открытого шпинделя очень велика. РАСПОРКА должна иметь возможность вытянуться на эту длину и нажать на инструмент (гаечный ключ или головку), прежде чем достичь нижнего предела на конце шпинделя).

Я определил эту длину как 30,5 мм по этой таблице как размер JR для самого длинного шпинделя 127,5 мм.
