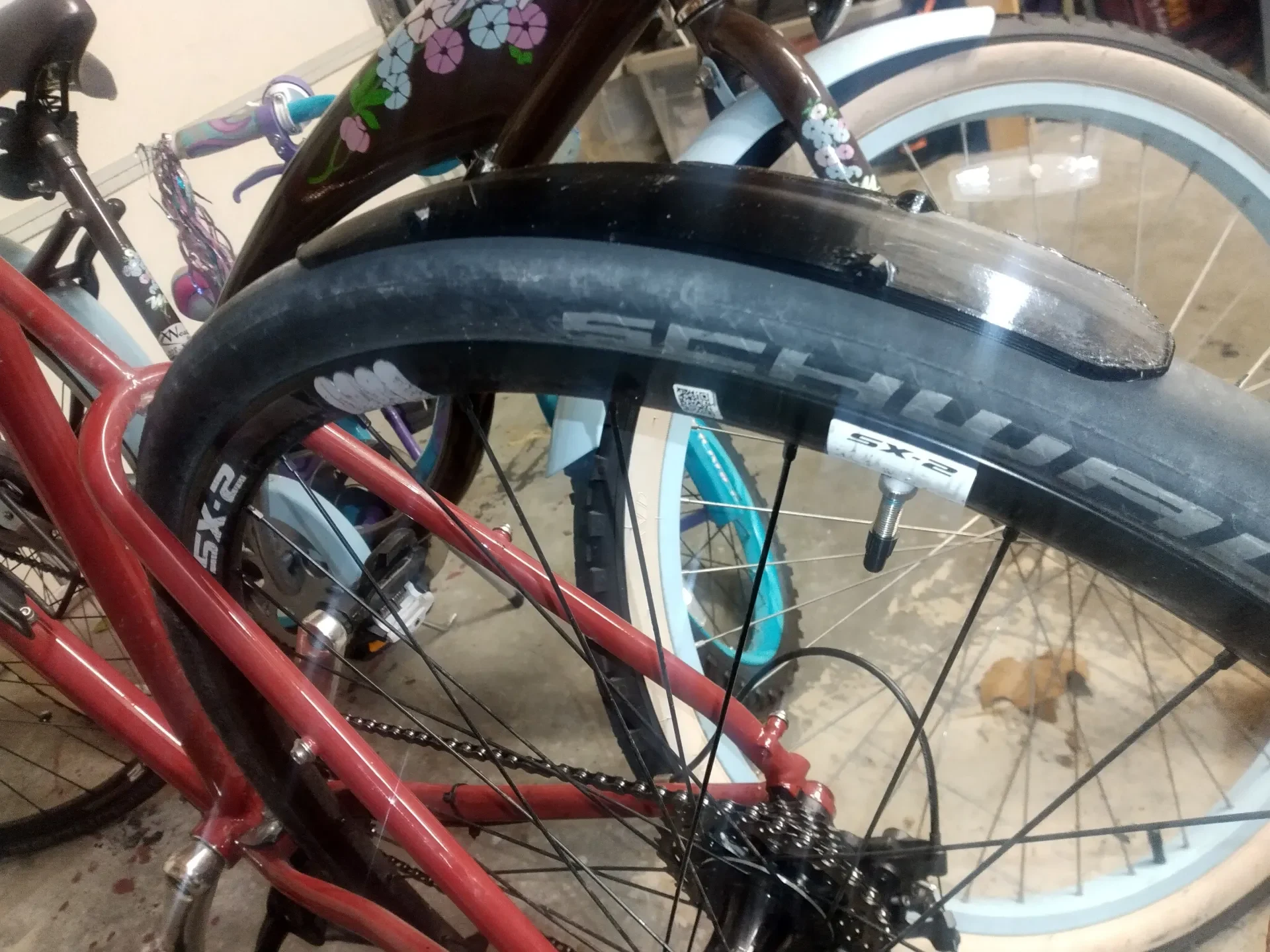

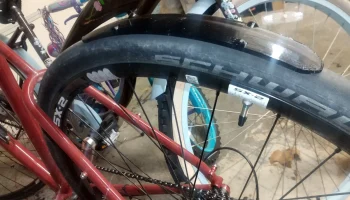

Микрокрыло Pass Hunter

Это экспериментальный дизайн, который оказалось сложно хорошо распечатать. Более успешный последующий дизайн можно найти в моем Micro Fender для велосипедной стойки.

Дизайн

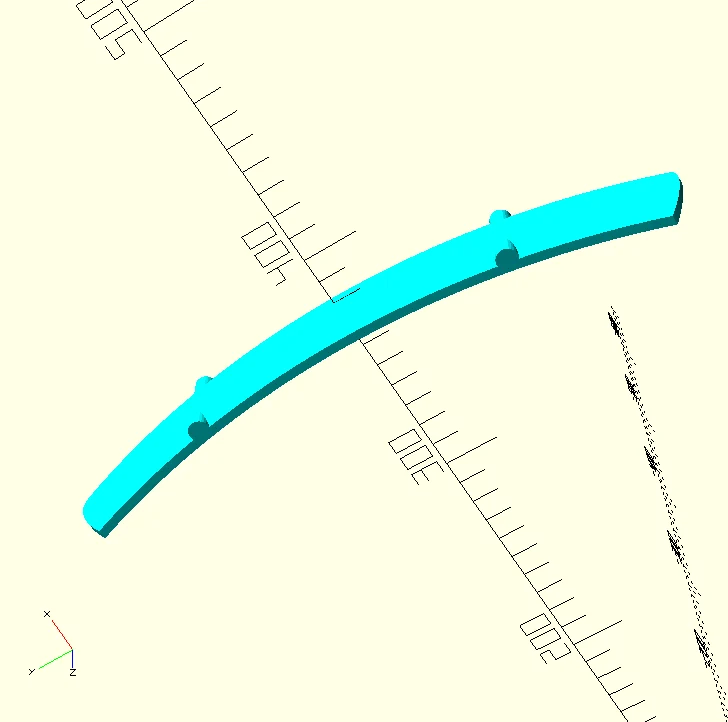

Создано на основе карбонового микрокрыла Genetic(TM) Carbon Micro Fender с таким же углом охвата 40°, но предназначено для более широких шин и для установки на выступы перьев сиденья моего велосипеда. Мой велосипед построен на одной из рам Pass Hunter второго поколения Vélo Orange (около 2020 г.), которая поддерживает шины 700c шириной до 35 мм или шины 650b шириной до 48 мм. Я использую 700c, но включил STL для обоих вариантов. Для любых других вариантов, которые могут вам потребоваться, перекомпилируйте в OpenSCAD с другими параметрами.

Инструкции

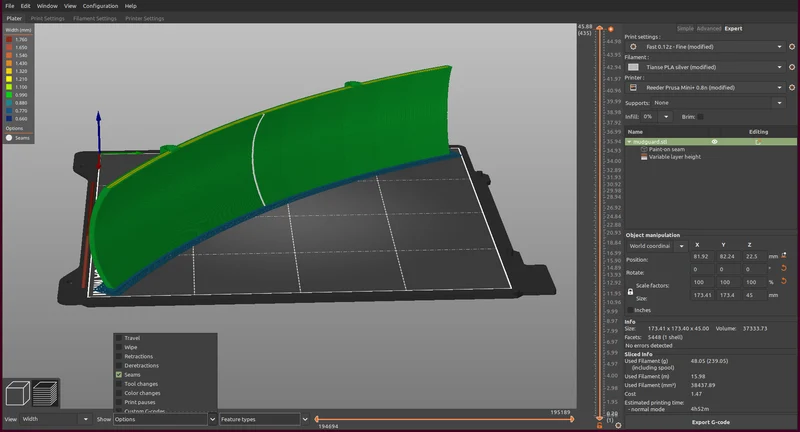

Крылья с принтом, стенки толщиной ~ 1,9 мм и отсутствие заполнения. Никаких опор не требуется. Не оставляйте верхние и нижние слои, чтобы получились гнезда для верхнего крепления фурнитуры. Предлагается использовать плот, чтобы помочь с прилипанием кровати.
Подготовьте монтажное оборудование, которое состоит из четырех стержней диаметром 2 мм, отрезанных до необходимой длины, и напечатанных верхнего и нижнего концов (нижний, который еще предстоит смоделировать), приклеенных к каждому стержню.
Прикрутите концы нижних стержней к бобышкам подседельных перьев.
Приклейте концы верхних стержней к соответствующим гнездам по бокам брызговика.
Сделать
Получите достойное сцепление объекта с плотом.
Спроектируйте крепление для нижних концов стержней.
