Специализированная многостержневая проставка для гарнитур...

Мотивация
Specialized продает так называемый «компьютерный мультивынос», который включает в себя прокладку для дальнейшей регулировки угла, превышающего тот, на который рассчитан вынос.

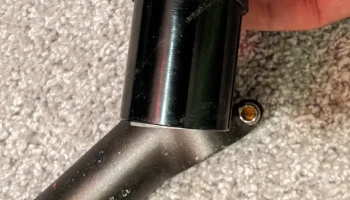

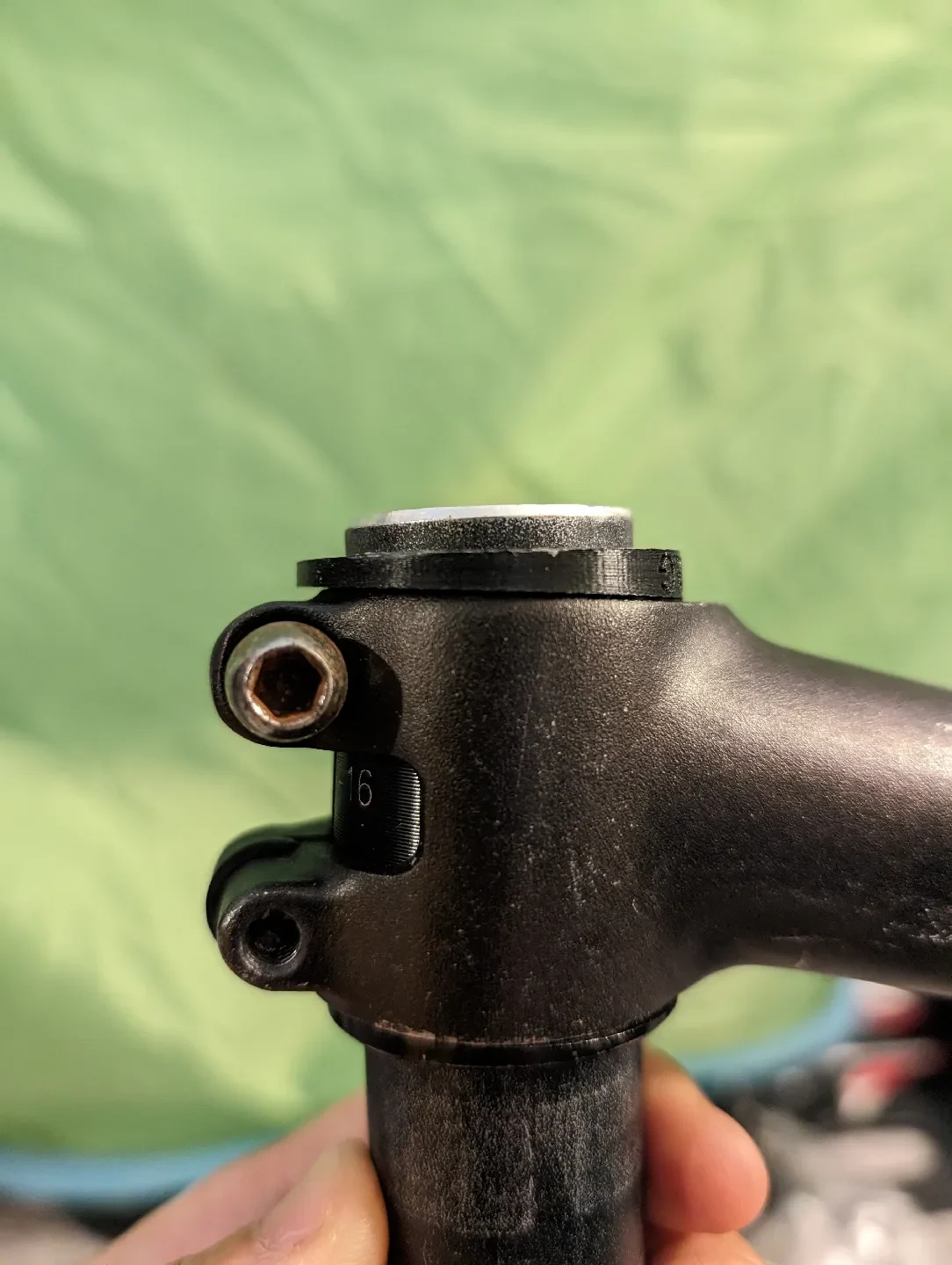

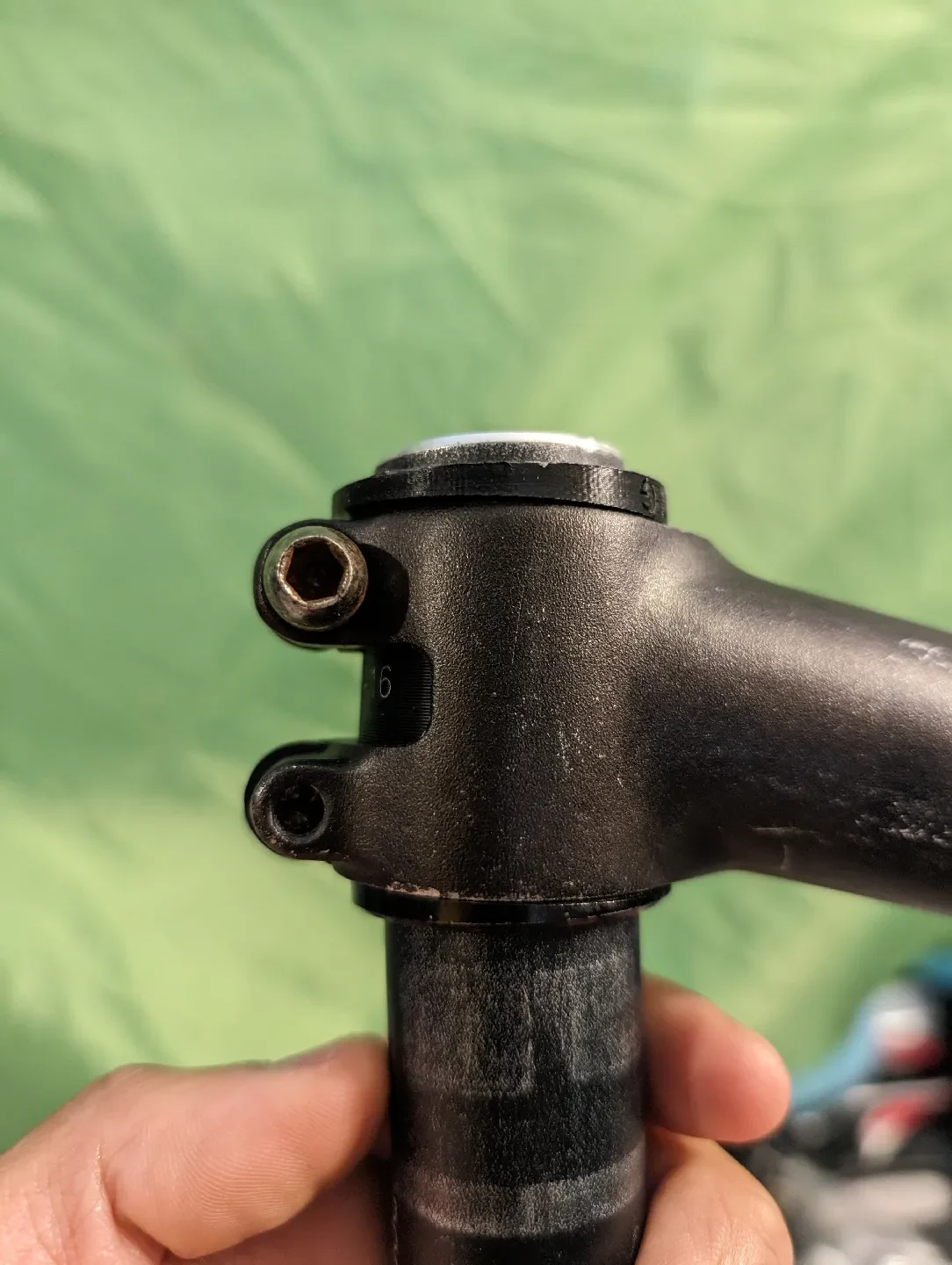

Хотя в принципе это хорошая идея, без специальной верхней крышки установка верхней крышки оставляет желать лучшего, как показано здесь
это вдвойне печально
эту специальную верхнюю крышку легко потерять, а если вы используете только шток, верхняя крышк��, вероятно, давно исчезла.

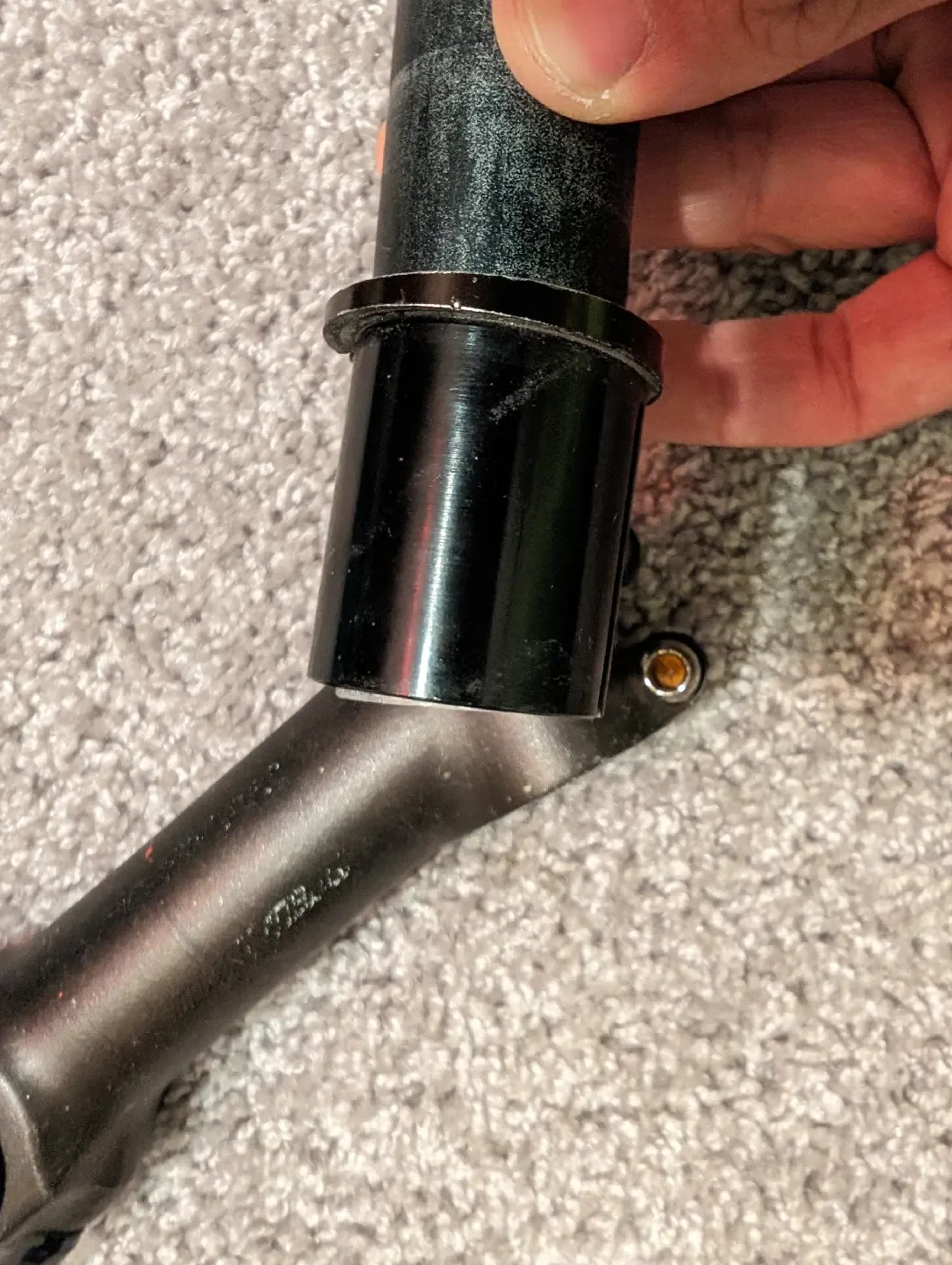

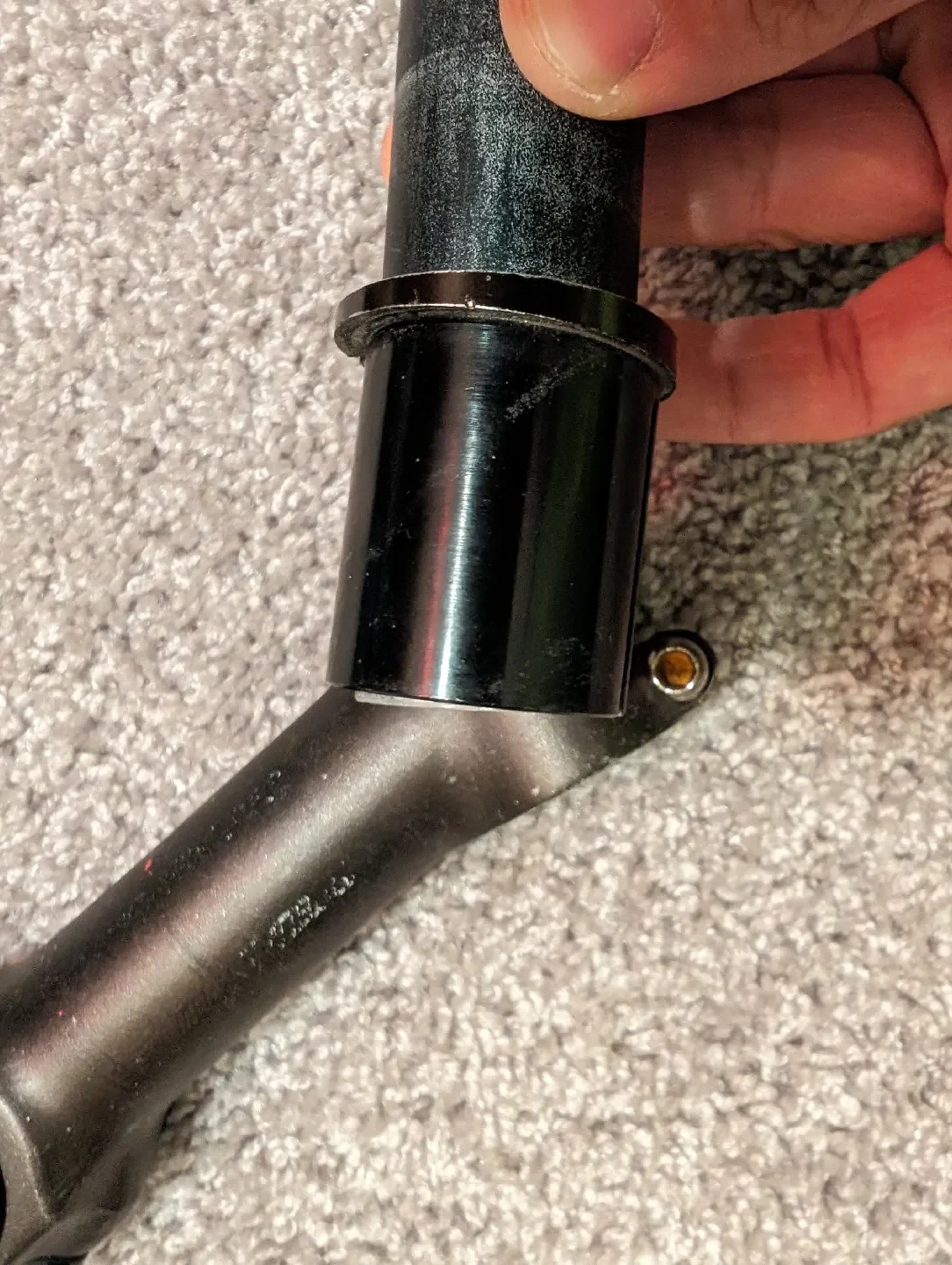

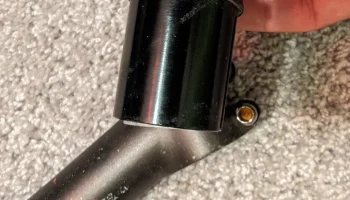

даже с предполагаемой верхней крышкой я обнаружил, что посадка все равно ужасна

На крышке гарнитуры имеется наклонное отверстие, обеспечивающее наклон штока. Если вы добавите еще одну проставку толщиной 5 мм под вынос, уровень верхней части должен быть достаточно высоким, чтобы соприкасаться с крышкой гарнитуры. Как только это будет сделано, у вас все будет готово.

В наличии много разных прокладок:

Решение

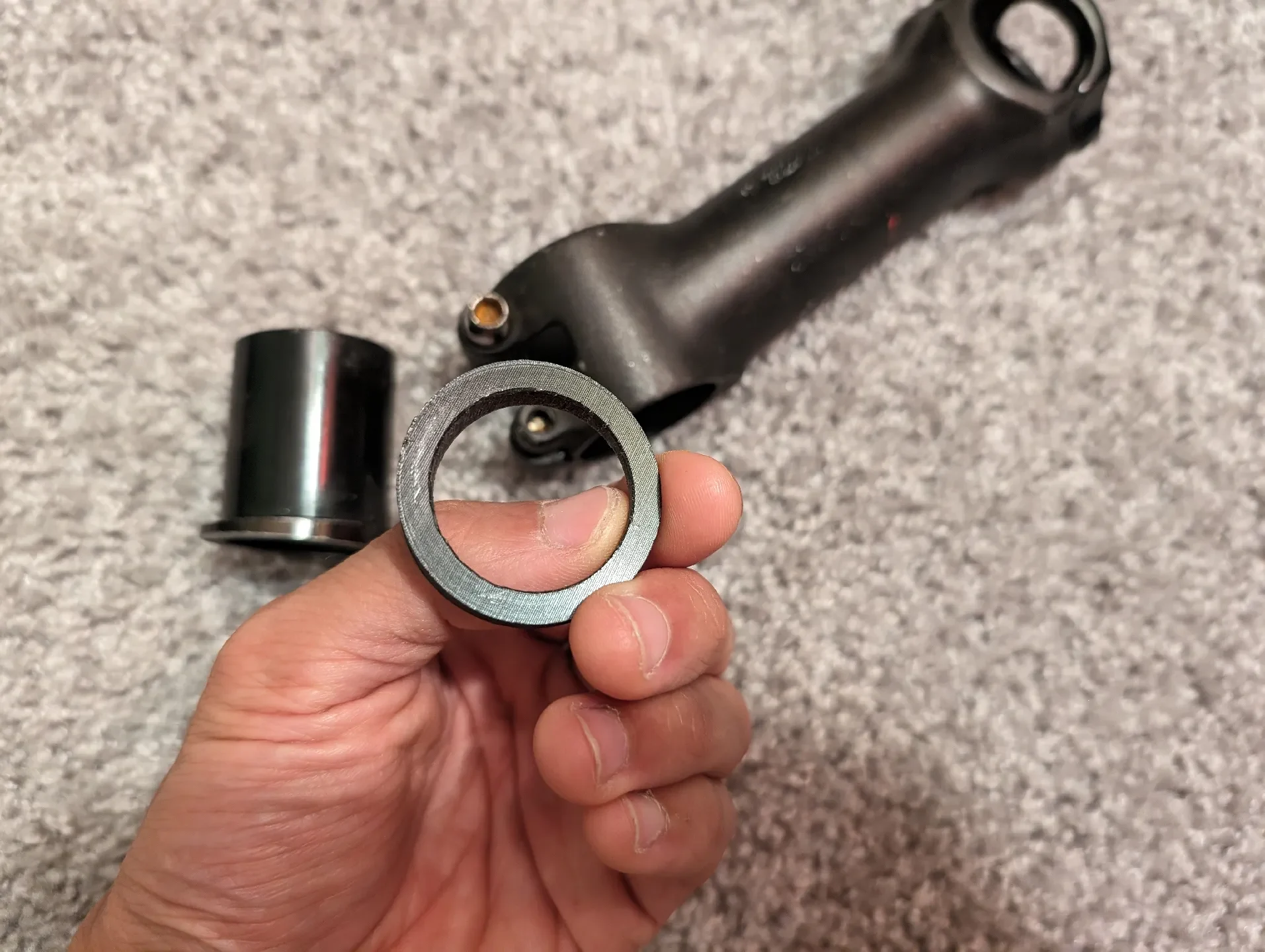

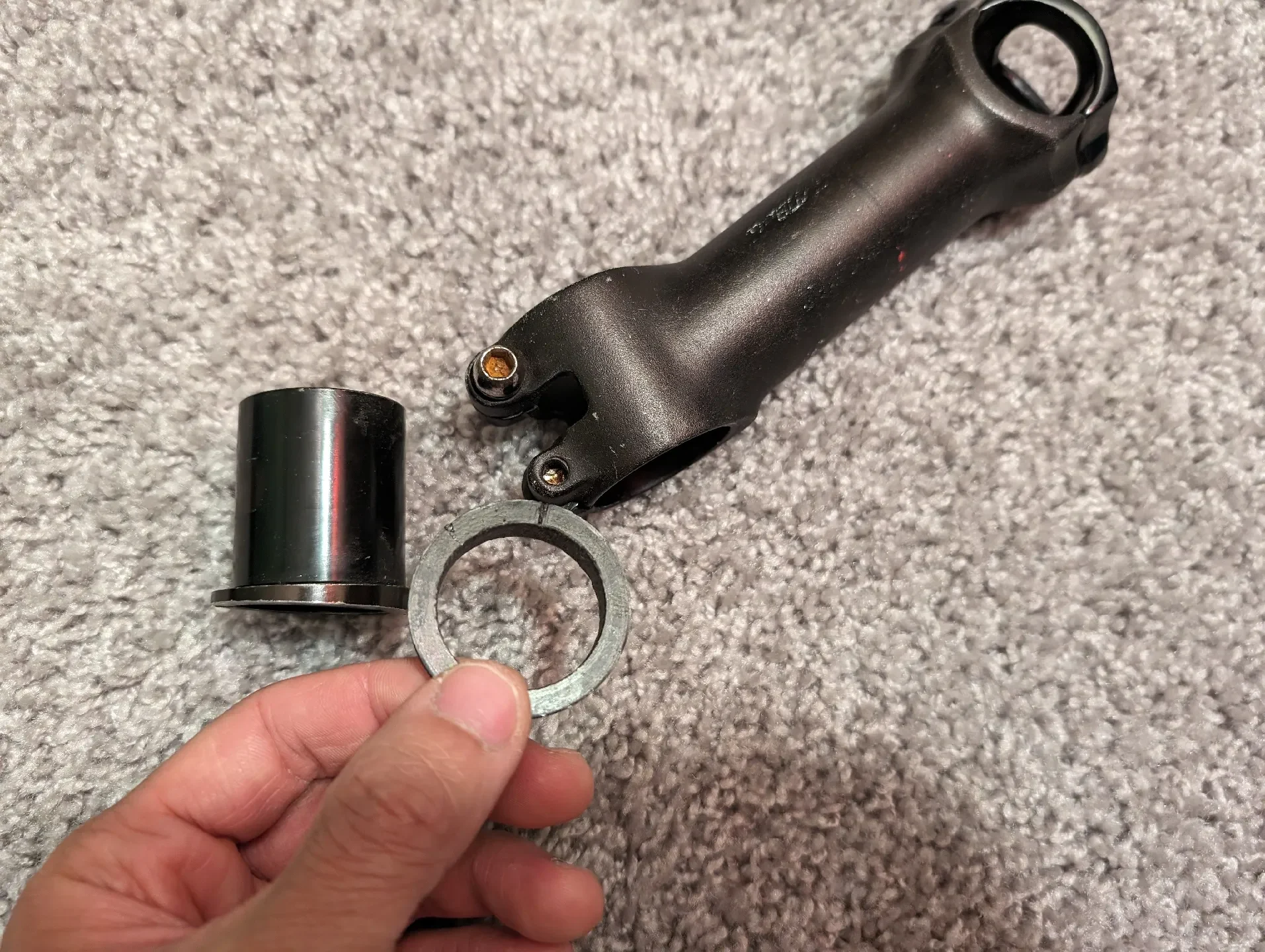

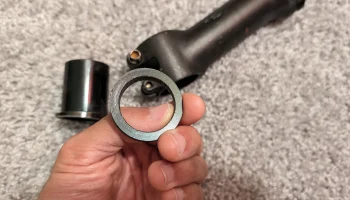

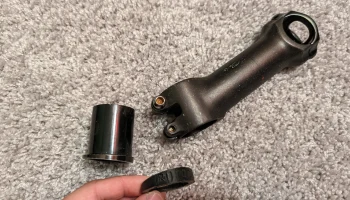

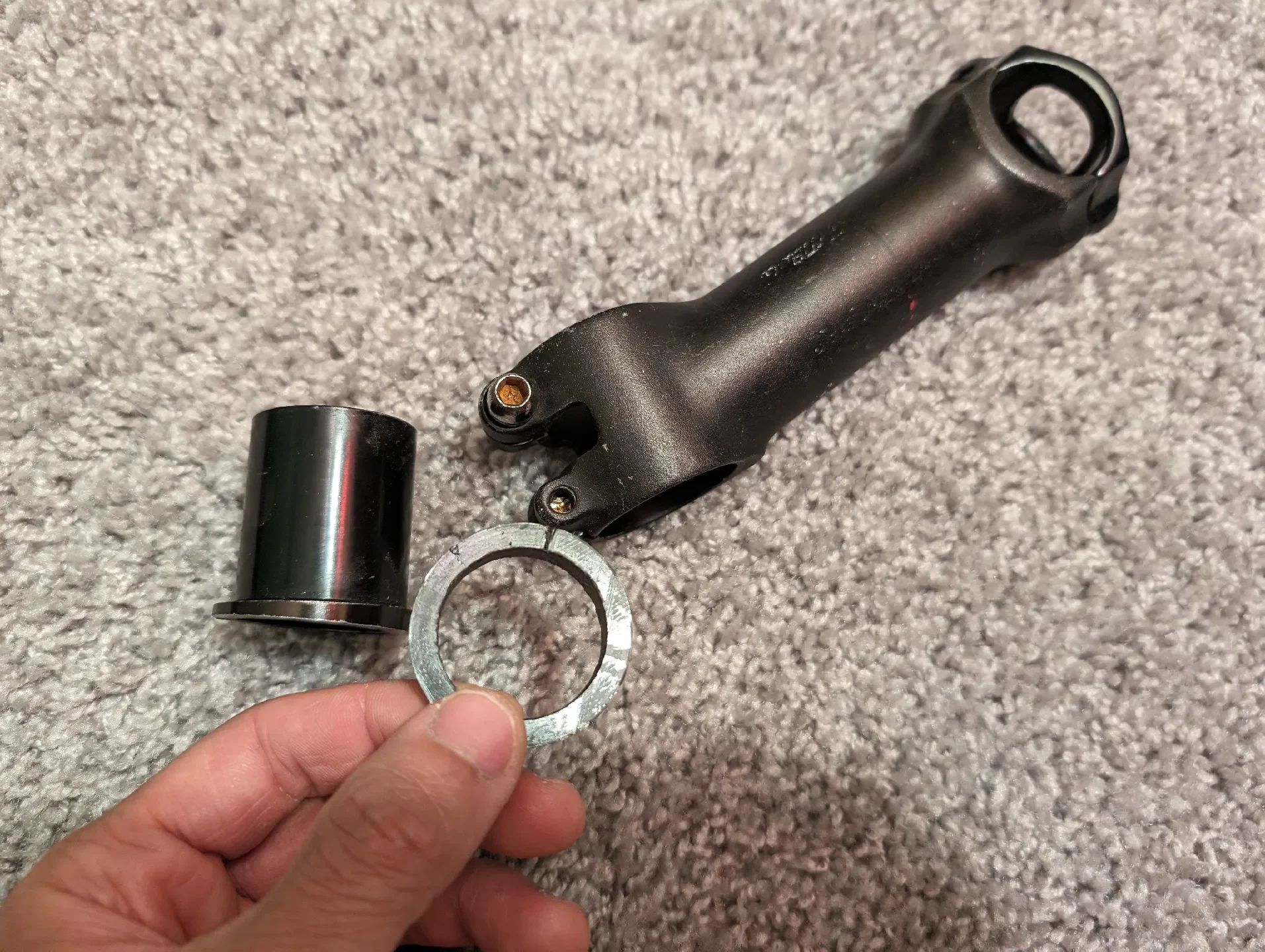

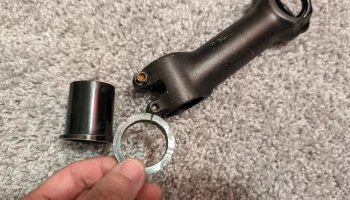

Однажды я решил эту проблему, отрезав запасную прокладку под тем же углом, чтобы свести на нет прокладку под стяжными болтами.
очевидно, вам нужна запасная прокладка, которой у вас может не быть.
Ред. 1

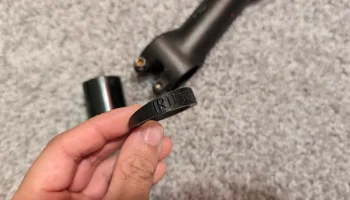

Здесь размещен STL для 10 градусов.
измените его с помощью SLDPRT на любой угол, который вы хотите
к сожалению, на моей реальной прокладке даже не отмечен угол наклона, поэтому мне пришлось гадать, поднеся ее к транспортиру
2024-06-21: даже не заморачивайтесь по этому поводу, это было дико не так
еще и слишком туго на руле

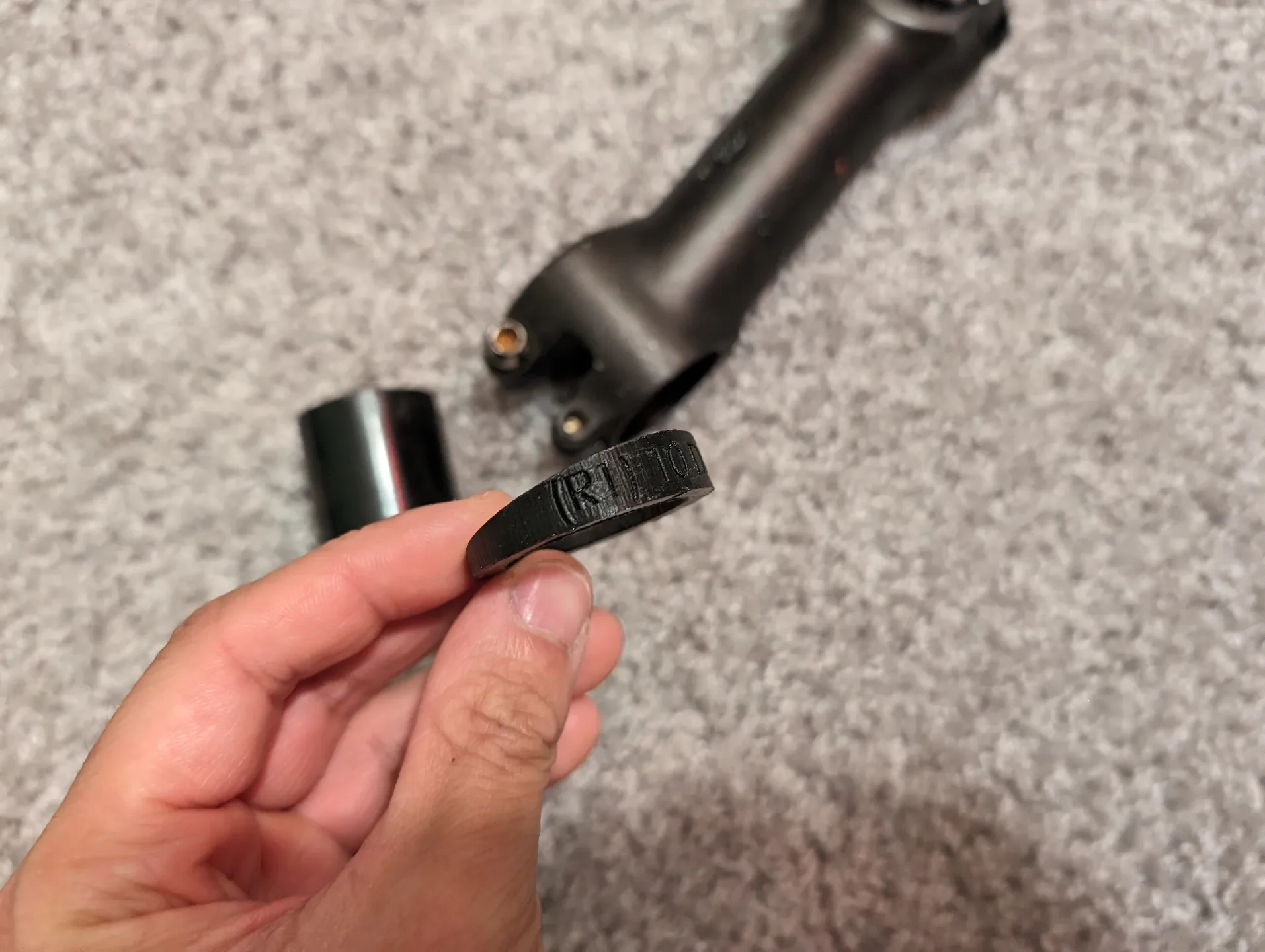

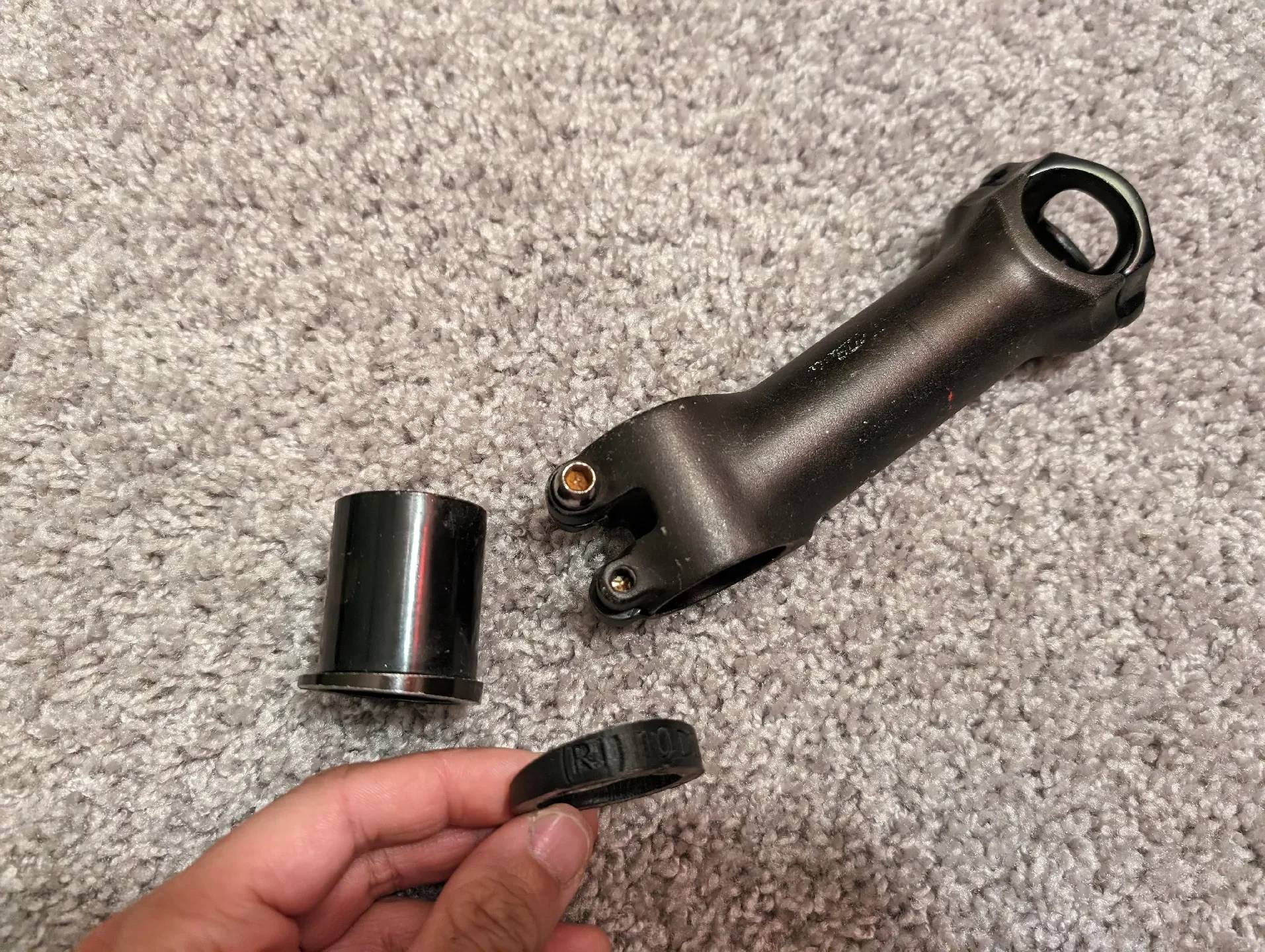

Версия 2
это сработало отлично

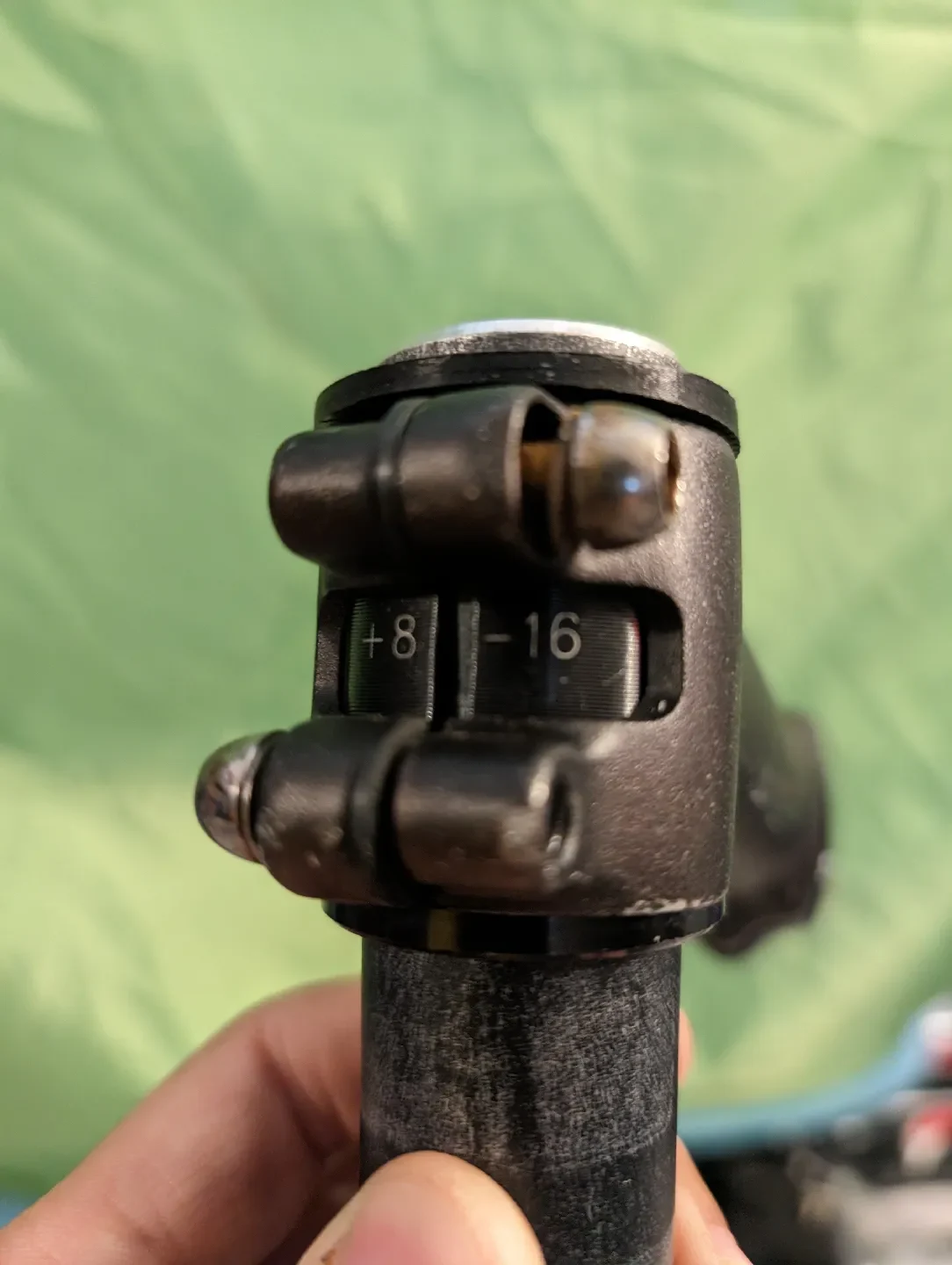

Я нашел другую прокладку с маркировкой +8/-16 и использовал ее вме��то нее.
угол клина, скопированный путем измерения изготовленного; оказывается, что это 3,38 градуса для шайбы +8/-16 градусов.
лень разбираться в геометрии
Пояснение углов:

10 позиционных угловых диапазонов с шагом 2 градуса: [12 градусов] ± 8 градусов до 16 градусов, [17 градусов] ± 13 градусов до 21 градуса, [24 градуса] ± 20 градусов до 28 градусов

это, похоже, предполагает, что вынос, купленный со встроенным углом 12 градусов, будет поставляться с прокладкой, которая может сделать результирующий угол +8 или -16 градусов, то есть сама прокладка производит изменение на 4 градуса в любом направлении.
это имело бы смысл, учитывая, что моя проставка на 3,38 градуса в конечном итоге работала достаточно хорошо
это довольно странно, потому что я думаю, что прокладки с маркировкой +8/-16 вводят в заблуждение, поскольку это зависит от того, с каким выносом они соединены — ес��и только такая прокладка не совместима только с выносом 12 градусов.
это возможно, но звучит несколько глупо
возможно, у Specialized были веские причины для такого нюанса
Версия 3

Добавлена вторая выемка-индикатор, чтобы было легче выровнять клин.
