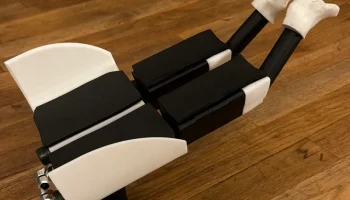

Недорогой комплект обновления Aerobar V1.5......

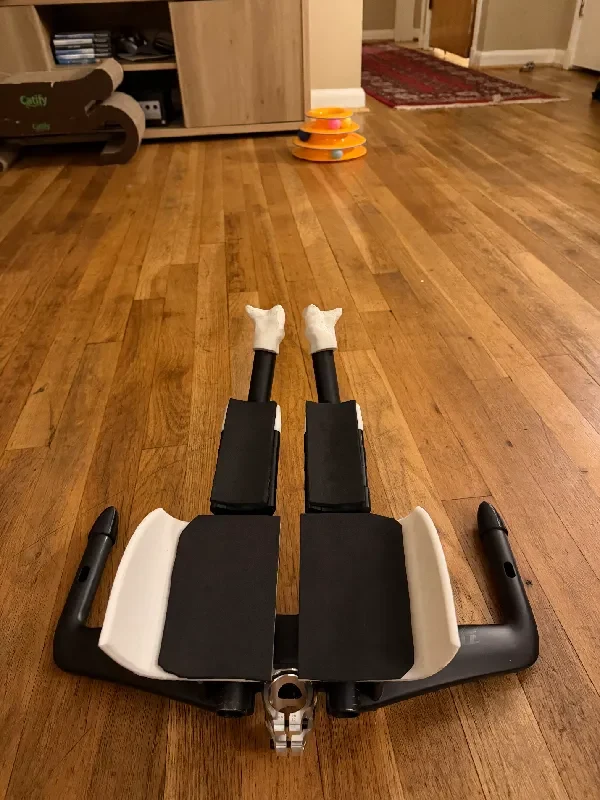

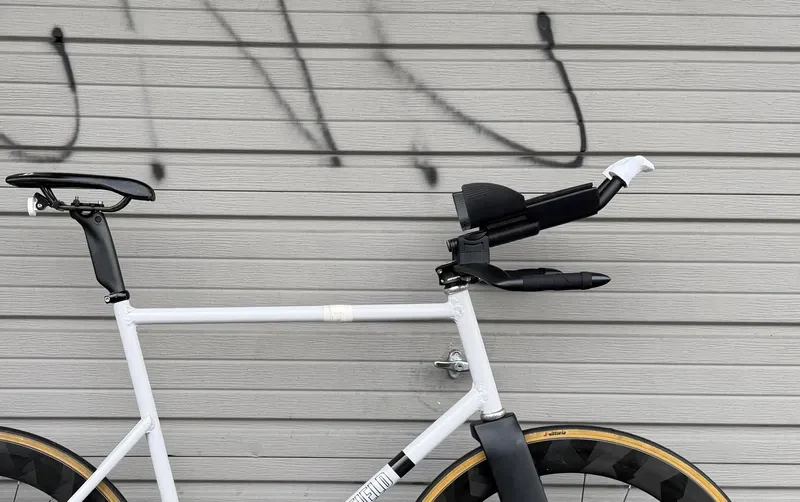

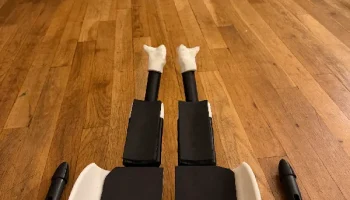

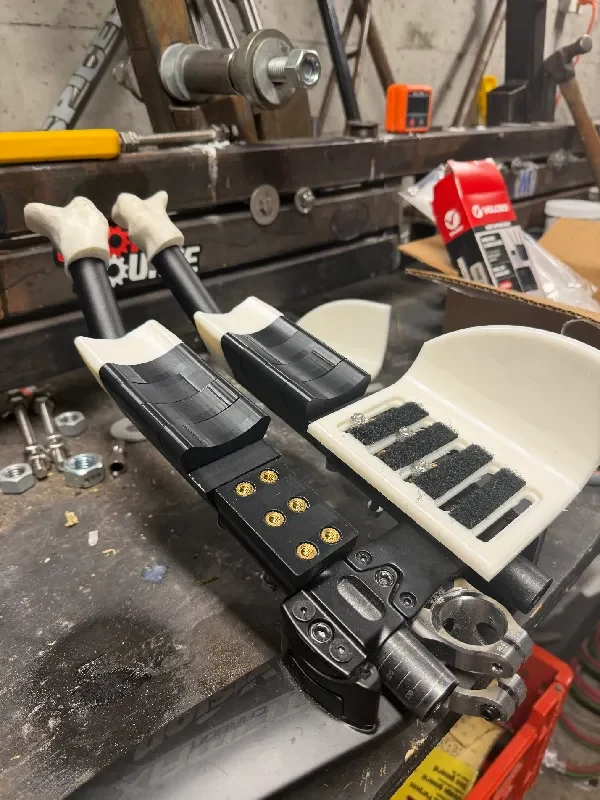

Ниже представлен недорогой регулируемый комплект, предназначенный для преобразования дешевых удлинителей аэродинамической руля 22,2 L-образной формы в более современное положение. Цель состоит в том, чтобы переработать существующие компоненты, которые часто можно найти в мусорных баках местного велосипедного кооператива, во что-то, в чем вы можете соревноваться в местных гонках на время, триатлоне, гонках на треке и кило.

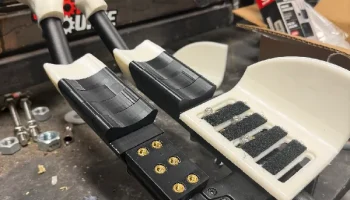

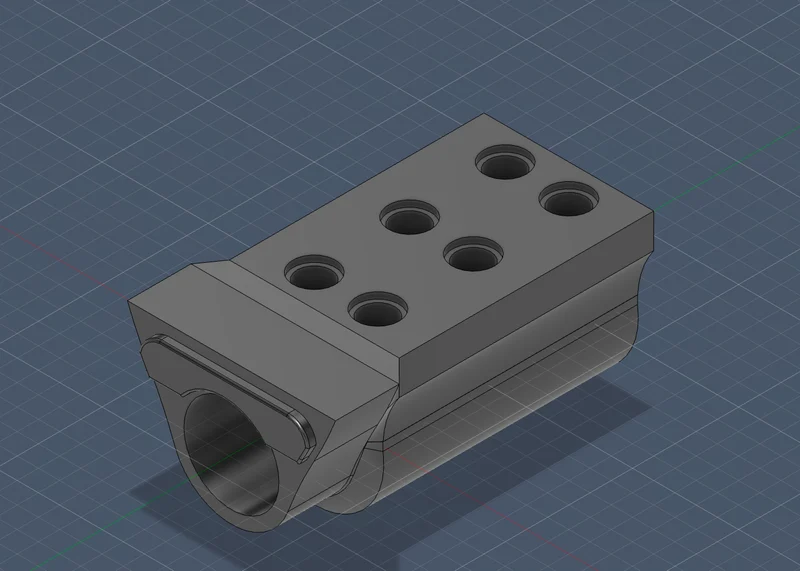

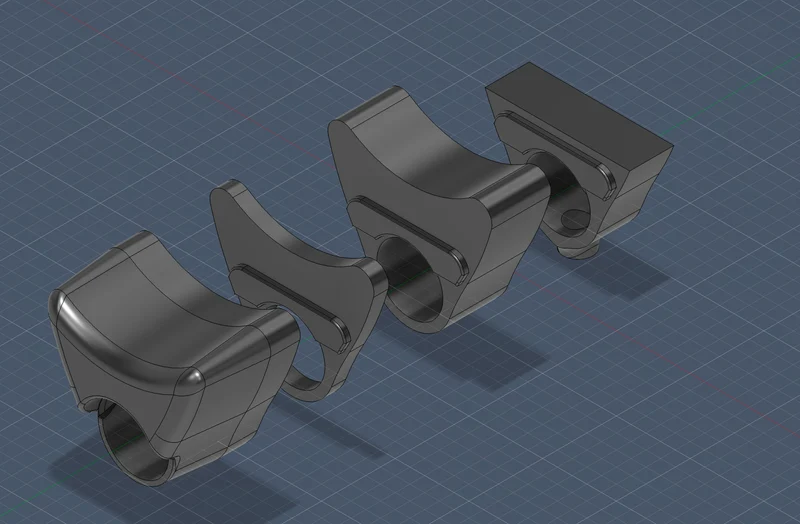

Основной рекомендуемый печатный материал — ASA. Детали предназначены для печати с очень толстыми стенками, и мне повезло с некоторыми деталями, напечатанными из PLA. Рекомендуется использовать ASA из-за его устойчивости к ультрафиолетовому излучению. Весь комплект занимает примерно половину катушки для печати. Латунные вставки вставляются с помощью паяльника, а заполнители зазоров цевья удерживаются на одной линии с помощью системы блокировки, предотвращающей вращение. См. спецификацию всех деталей.

У меня есть как регулируемая, так и монолитная версии для скачивания в формате STL. Монолитные предназначены для моих длинных рук, вы можете комбинировать их, чтобы создавать монолитные версии собственной длины.

В комплект не включены мои странные захваты, которые я сделал на основе лазерного сканирования отпечатка своих рук.

ОБЯЗАТЕЛЬНО ОТРАЖИТЕ ЛЕВУЮ СТОРОНУ СЛАЙСЕРА.

Распечатать комплект

Ставим вкладыши

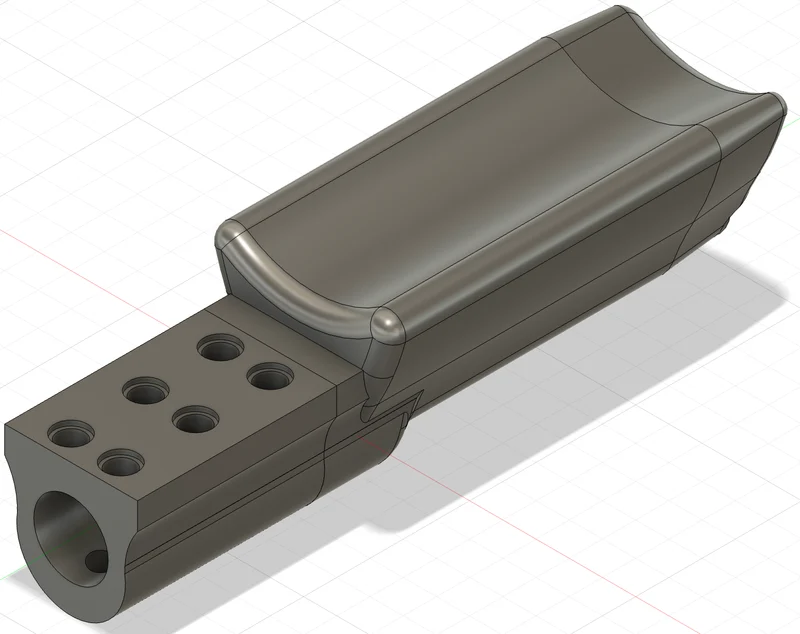

Наденьте наполнители зазоров на наращивание.

Наденьте зажим подлокотника

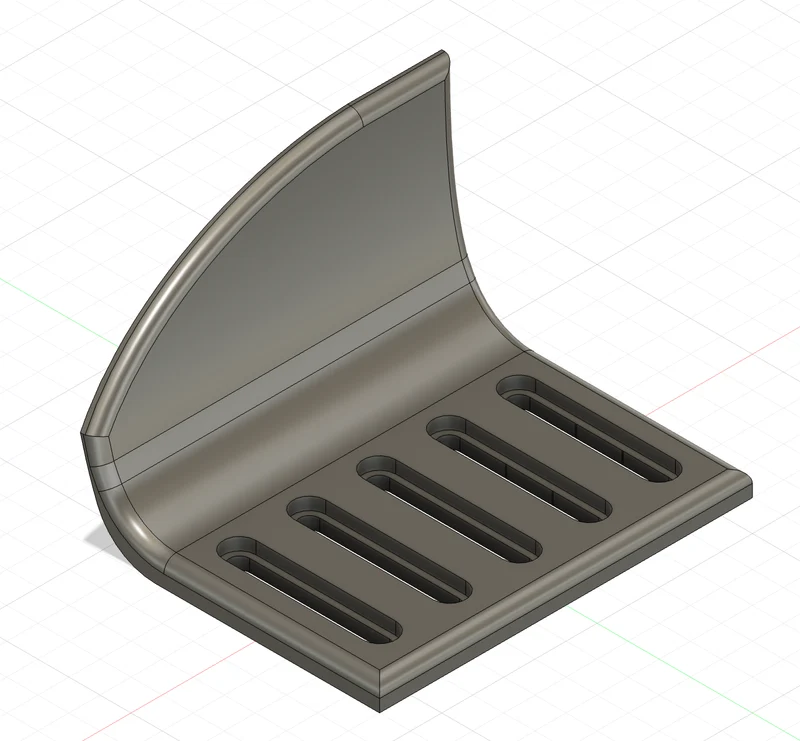

установить подлокотник.

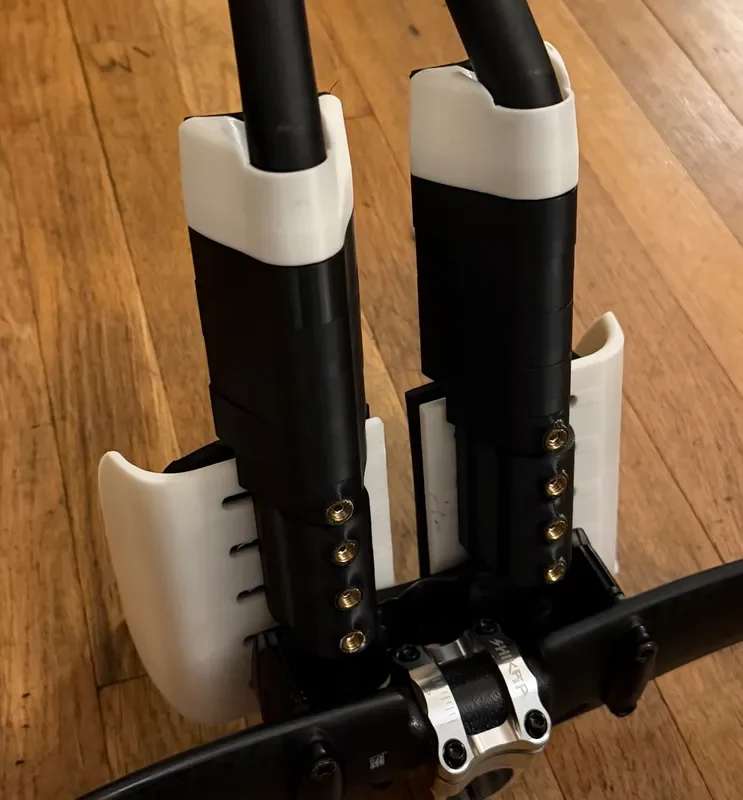

Отрегулируйте и установите все установочные винты.

Часть

Источник

Количество на контейнер

Стоимость

Количество в комплекте

Стоимость за комплект

Установочный винт с плоской головкой из нержавеющей стали, 18-8, резьба M6 x 1 мм, длина 10 мм

Макмастер-Карр

25

$5,29

12

2,54 доллара США

18-8 Низкопрофильные винты с головкой под торцевой ключ из нержавеющей стали и шестигранником, резьба M6 x 1 мм, длина 10 мм

Макмастер-Карр

25

$10,47

6

2,51 доллара США

ASA нить

Креативность

1000

$22,99

442,76

$10,18

ASA нить

Креативность

1000

$22,99

45,36

1,04 доллара США

Короткие резьбовые вставки M6 — 25 шт. RX-M6x6,8 Латунный термонабор

Амазонка

25

$9,99

20

$7,99

Переработанные расширения TT

Ибэй

2

25,00 долларов США

2

25,00 долларов США

Пена ЭВА толщиной 5 мм.

Амазонка

5

$11,99

1

2,40 доллара США

Крепления для тяжелых условий эксплуатации марки VELCRO | Полоски 4x2 дюйма с клеем, 8 комплектов

Амазонка

8

$7,98

3

2,99 доллара США
