Инструмент для подвешивания переключателя передач / Schal...

Описание

Это решение для всех, кто хочет проверить или починить подвеску переключателя.

Модель: «Messstange» и торцевая крышка необходимы только для удобства.

Для печати: я бы рекомендовал печатать только неалюминиевые детали и использовать алюминиевые стержни и винты для стержней и винтов.

Я использовал 35% заполнения, 3 слоя стены/верхнего слоя и PLA от FILAFARM, который кажется достаточно прочным.

Алюминиевые детали: их можно напечатать, однако для обеспечения надлежащей прочности и функциональности конструкции я рекомендую покупать их из металла, например из алюминия.

Размеры

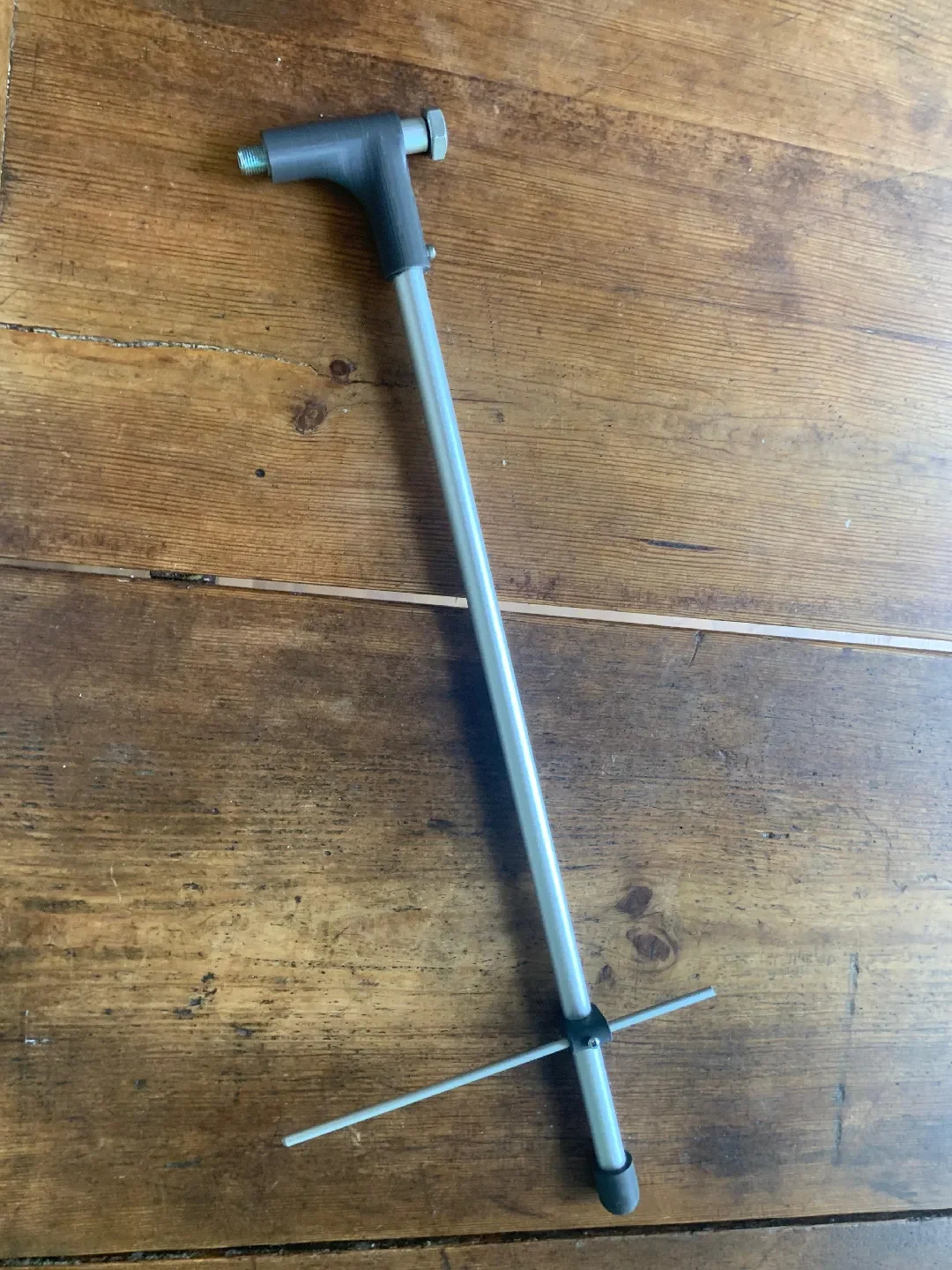

большой стержень: диаметр 12 мм, длина около 50 см и небольшая перегородка (60 мм) внутри головной части, чтобы экипаж мог нормально работать.

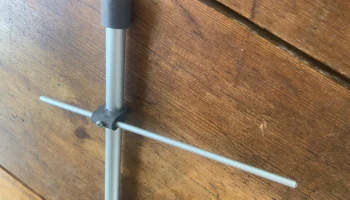

маленький/мерный стержень: диаметр 4 ��м, длина около 20 см, может варьироваться в зависимости от велосипеда.

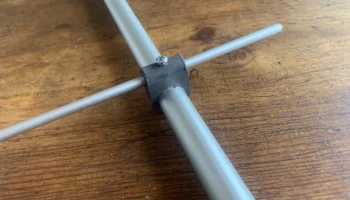

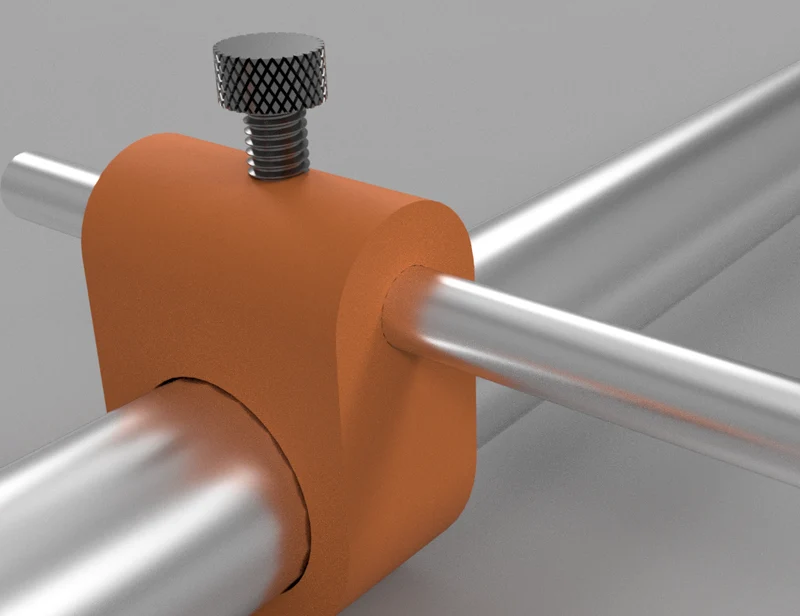

маленький винт: M3, довольно короткий и только в случае крайней необходимости, поскольку на той части, в которую он ввинчивается, много воды.

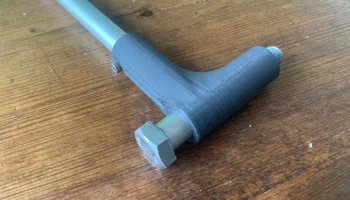

большой винт: M10, длина 70 мм, РЕЗЬБА M10x1
