Крепление для радио Carplay - KTM 1290 Super Adventure X....

Введение:

Мой друг купил устройство CarPlay для своего KTM 1290 Super Adventure X, но боролся с обычными громоздкими креплениями, которые слишком сильно выступают и блокируют большую часть приборной панели. Так родился этот дизайн — чистая, компактная альтернатива, которая делает все видимым и доступным.

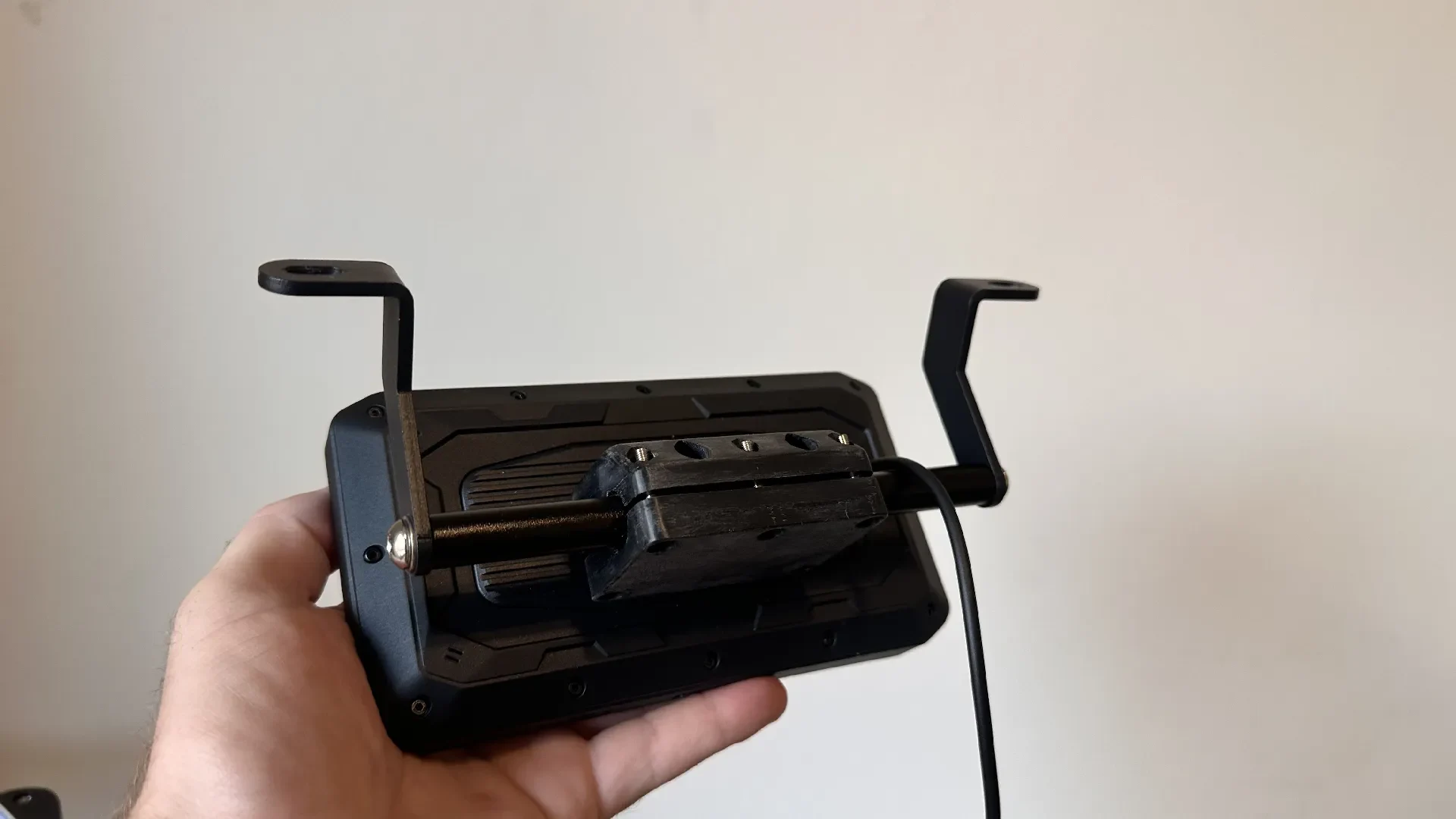

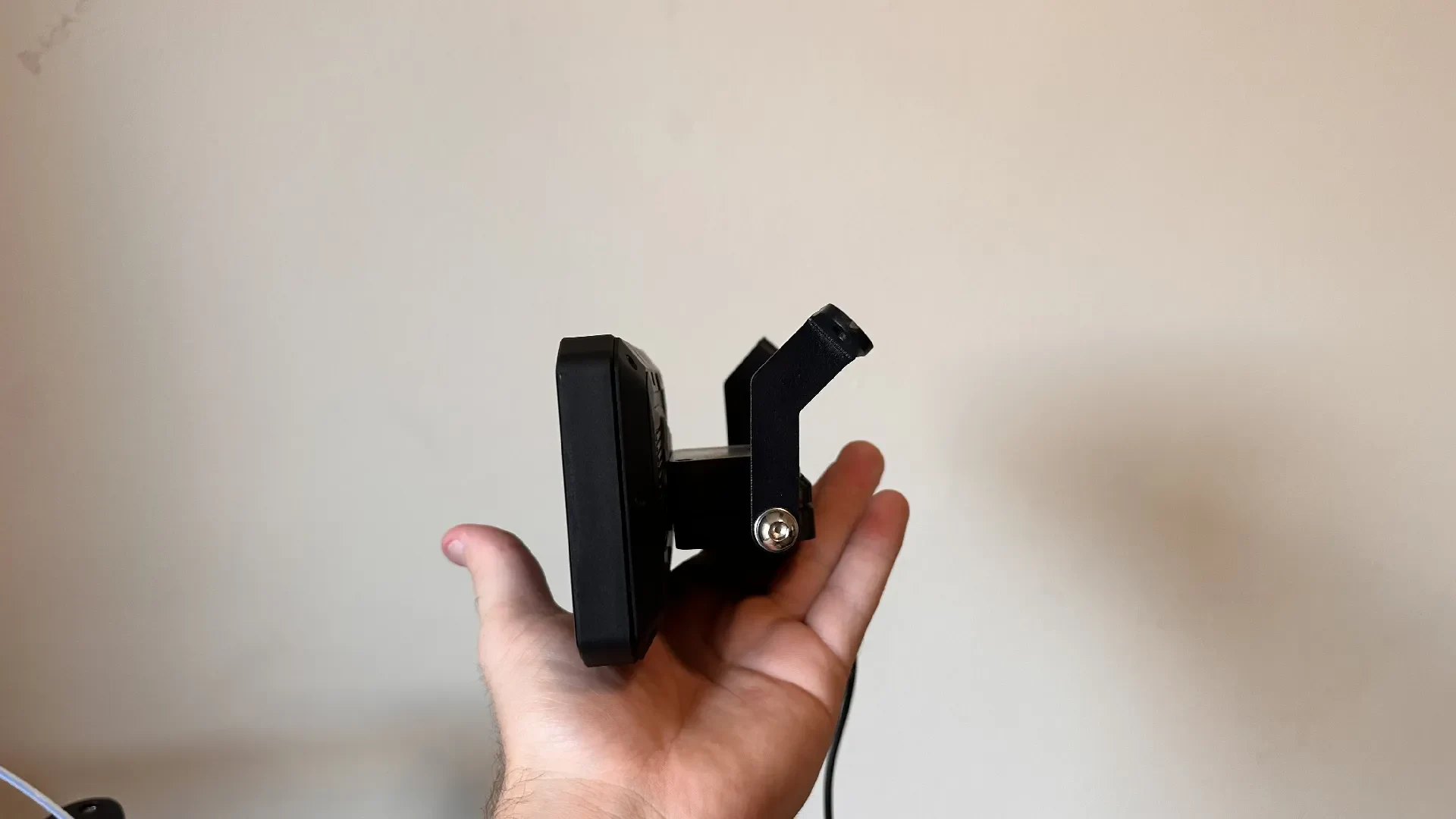

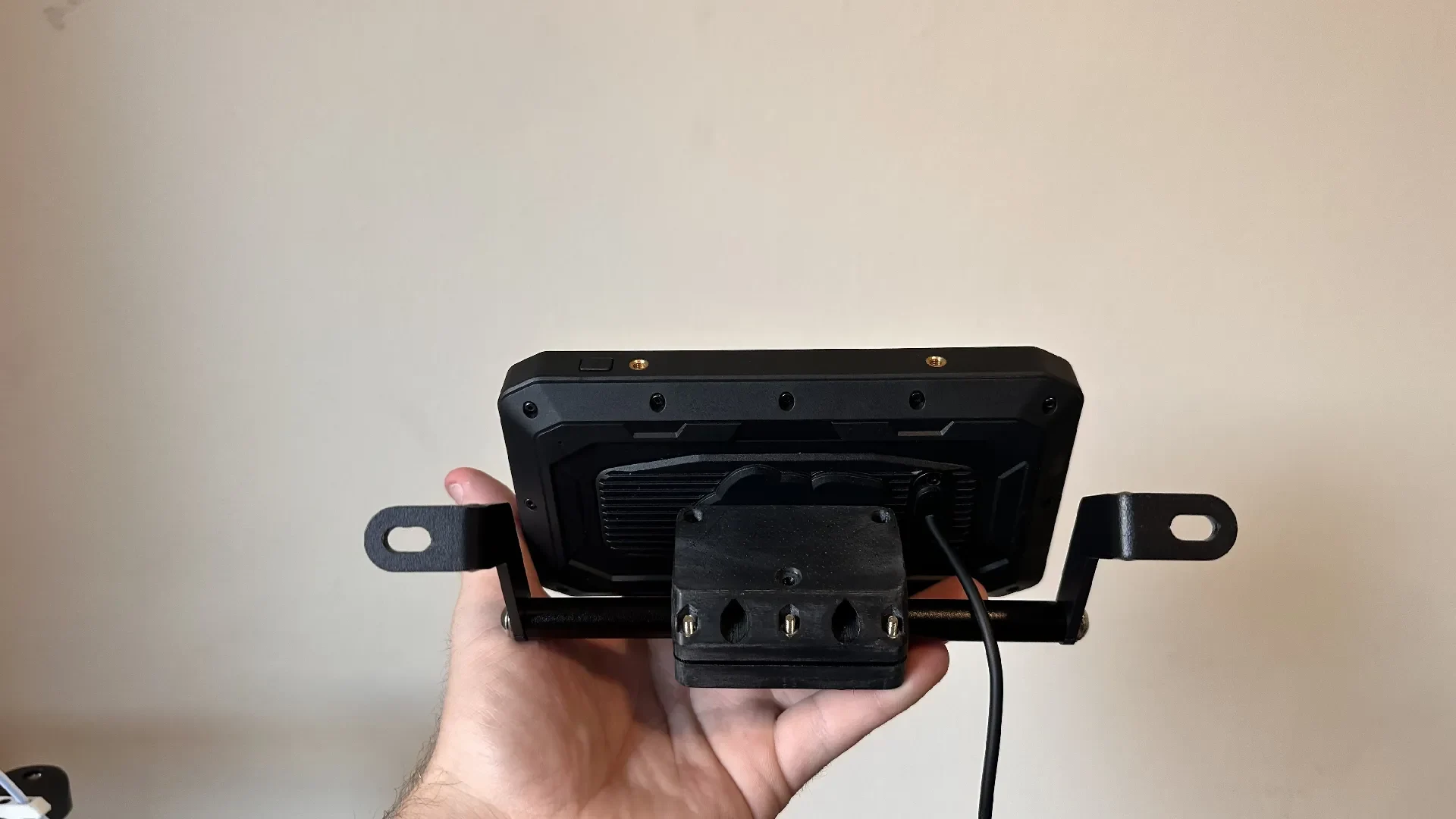

Это крепление крепится непосредственно к оригинальной точке крепления KTM GPS за козырьком.

он обеспечивает безопасность устройства CarPlay, не высовываясь слиш��ом сильно и не мешая вашей прямой видимости.

Особенности:
Подходит для KTM 1290 Super Adventure X (2021+). Расположение крепления GPS.
Низкопрофильный дизайн — больше никаких громоздких кронштейнов
Идеально подходит для дисплеев CarPlay или GPS.
Минимальное загораживание приборной панели и экрана

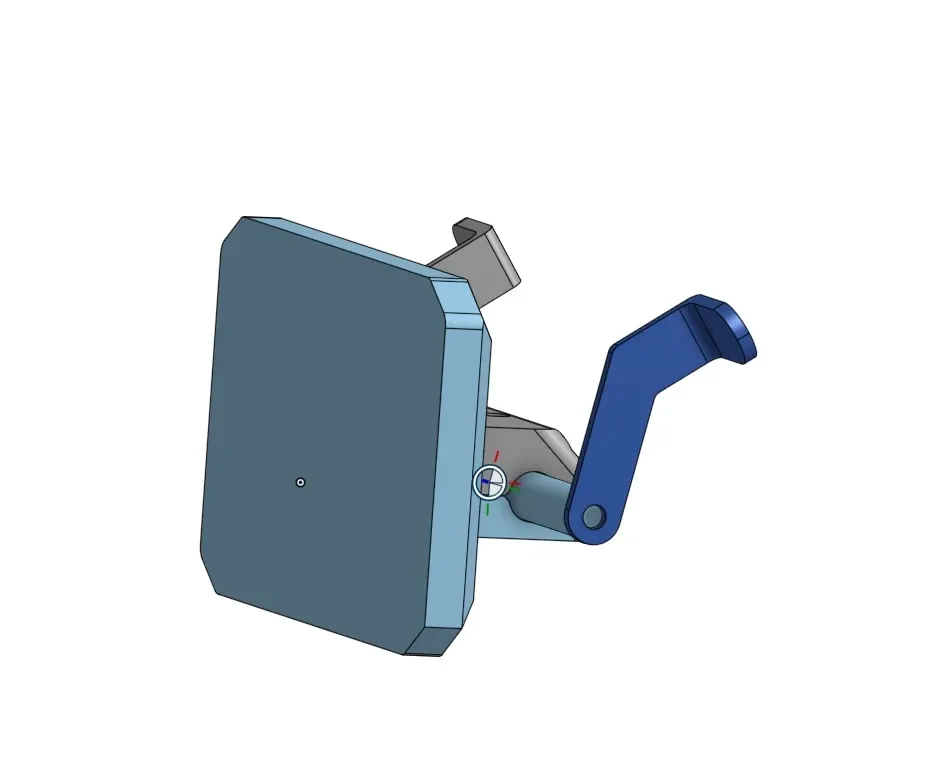

В комплект поставки входят файлы .STL и .STEP для удобного редактирования.
Проставка из ТПУ для захвата и защиты краски на креплении экрана.

Необходимое оборудование:
5 винтов M3,20 мм
5 гаек M3

Физические ограничения:
Отверстия для крепления экрана расположены на расстоянии 30 мм друг от друга. Если ваши крепления выглядят по-другому, вы можете редактировать файл .STEP.
Отверстия для этих креплений предназначены для болтов М4, используйте соответствующие, если они отличаются.

Рекомендации по печати:
Материал: PETG/ABS/ASA/и т. д. (для устойчивости к нагреву и вибрации)
Заполнение: 25-50 %
Высота слоя: рекомендуется 0,2 мм.
Опоры: не требуются, но рекомендуются под основным закруглением 12 мм.
Ориентация печати: печатайте в ориентации, как показано на рисунке ниже. Это помогает сжать слои и сделать отпечаток в целом более прочным.

Рис. 1. Основное крепление:

Рис. 2: Прокладка ТПУ

Установка:
Распечатайте основное крепление и прокладку из ТПУ.
Наденьте прокладку из ТПУ на штатную монтажную планку GPS.
Запрессуйте гайки М3 в верхнюю крышку.
Вверните болты M3x20 в 5 мест нижнего крепления.
Свободно прилегайте верх и низ друг к другу.
Наденьте основное крепление на проставку — сначала оно будет сидеть свободно.
Затягивайте 5 винтов M3x20 до тех пор, пока кронштейн не зафиксируется и не перестанет двигаться.
Прикрепите экран CarPlay или GPS, используя необходимые для них болты.
Проверьте выравнивание и закрепите его в штатных местах крепления на козырьке.
