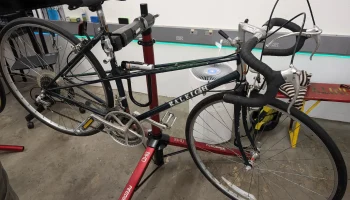

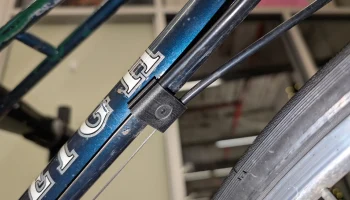

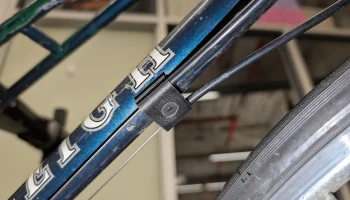

Ограничитель троса нисходящей трубы для Raleigh Mixte 70-...

Мотивация
Оригинальная деталь изготовлена из литого пластика.

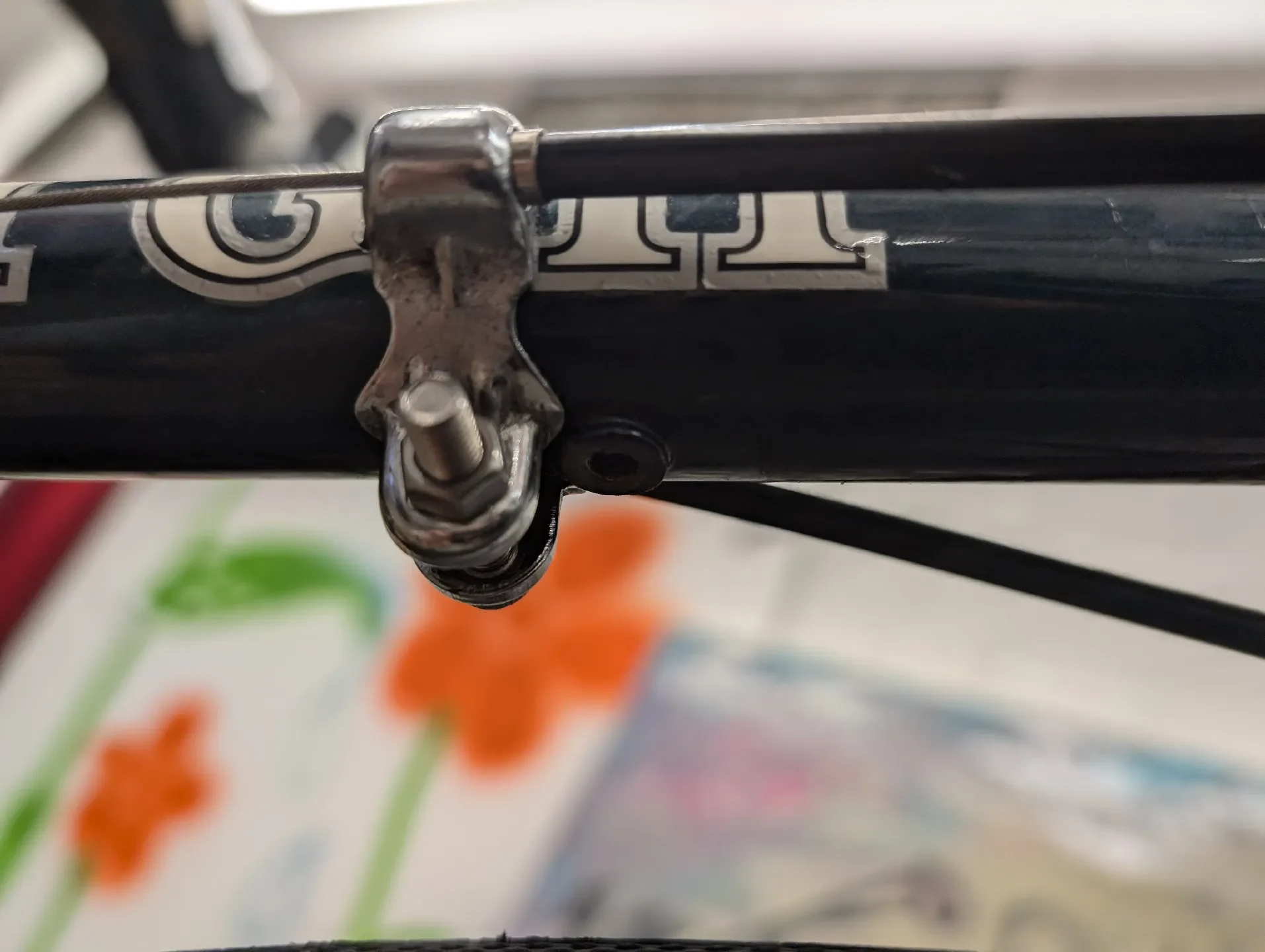

Ограничитель троса нижней трубы для передних и задних тросов переключения передач
сломался, и для его функциональной работы потребовалась довольно сложная настройка
к счастью, оригинальная сломанная часть все еще сохранилась
Дизайн
Раньше я точно копировал оригинальные детали, но для этой детали ��рактически нет другой причины, кроме правильности периода, для воспроизведения детали, отлитой под давлением, форма для которой почти наверняка выведена из эксплуатации.

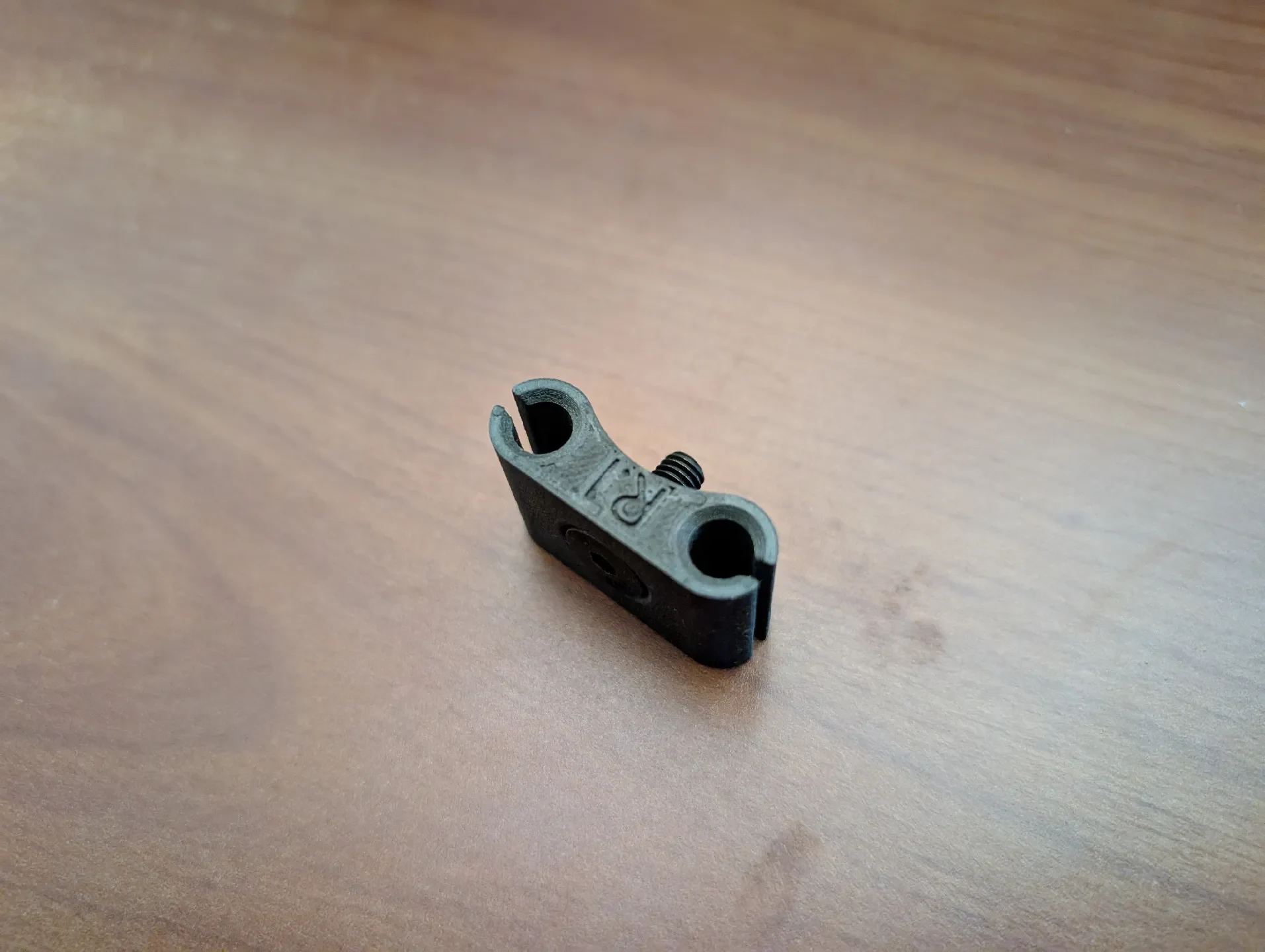

поэтому оптимизация детали 3DP FDM имеет смысл, особенно для требуемых количеств.
на оригинальной детали непонятно зачем какой-то странный вырез «ласточкин хвост»
если я должен был догадаться, это для крепления аксессуаров
для ясности: это ограничитель кабеля, поэтому в этой точке корпус заканчивается наконечниками, и через эту часть проходит только кабель.
Улучшения по сравнению с оригиналом
сквозные прорези позволяют производить замену без полного отсоединения тросов переключения передач от соответствующих переключателей

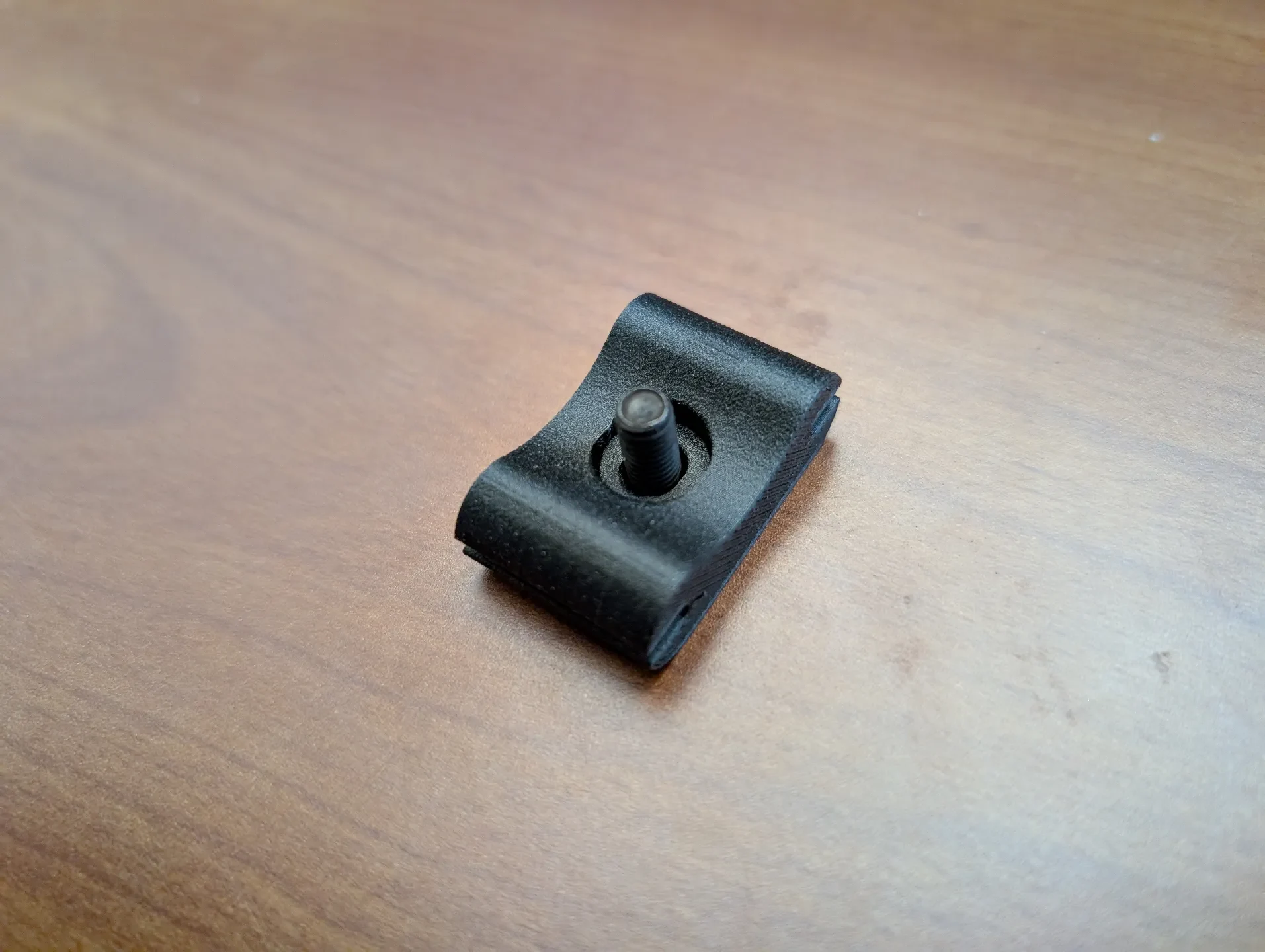

Аппаратное обеспечение

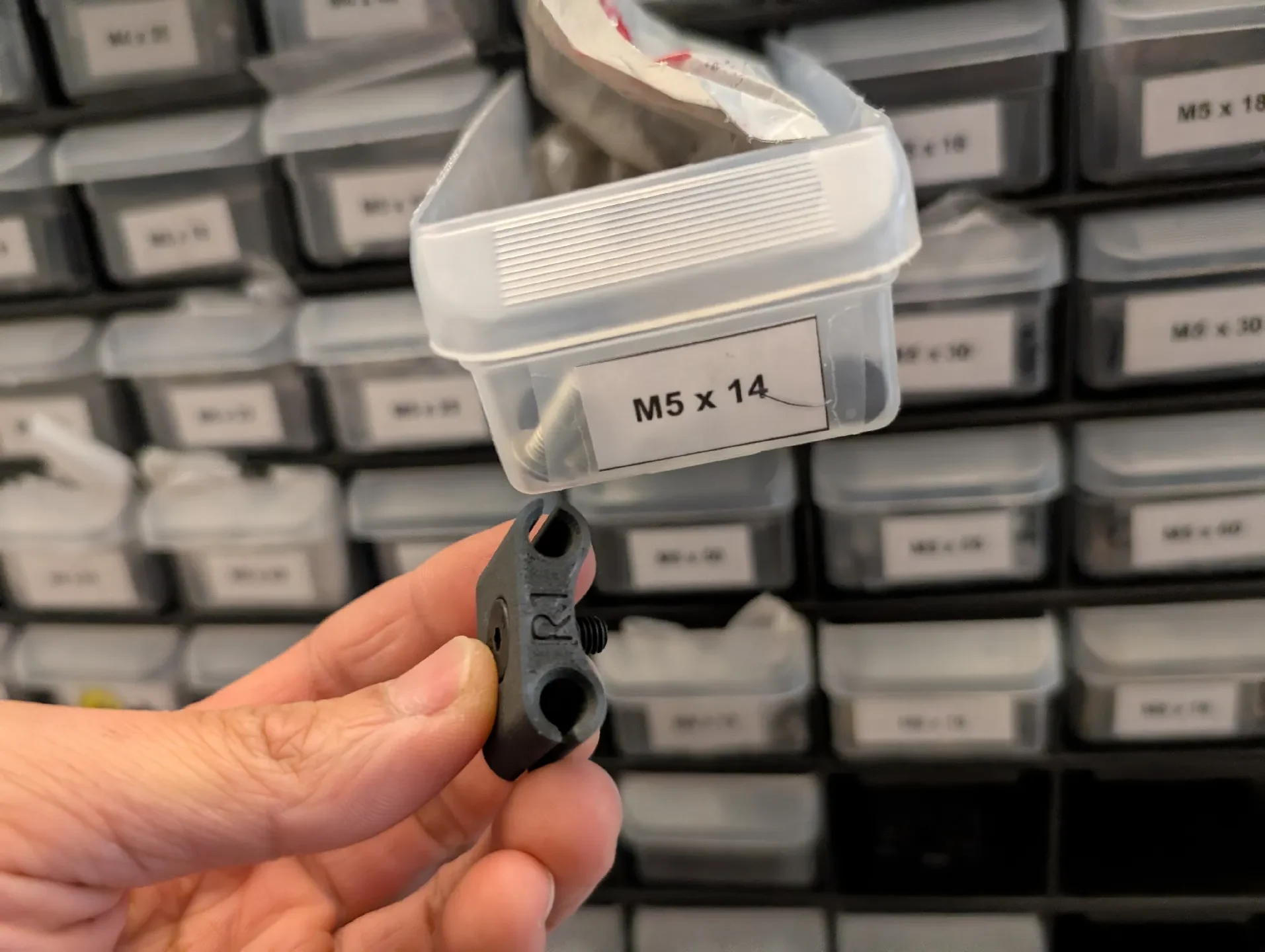

кол-во 1 M5 x ~14-16 мм CSKS
Совместимость
может быть совместим с другими велосипедами
требуется заклепка М5 или пайка

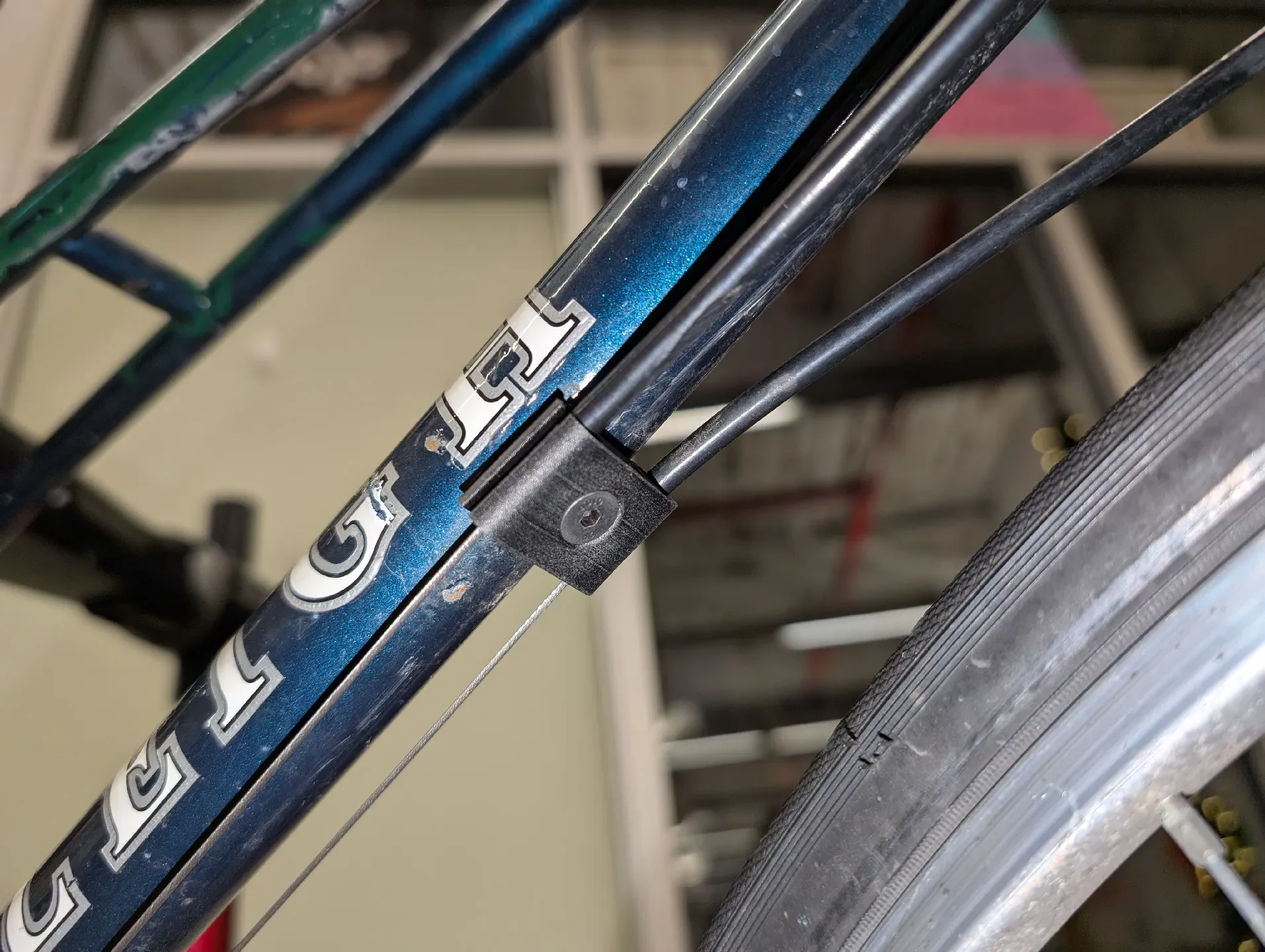

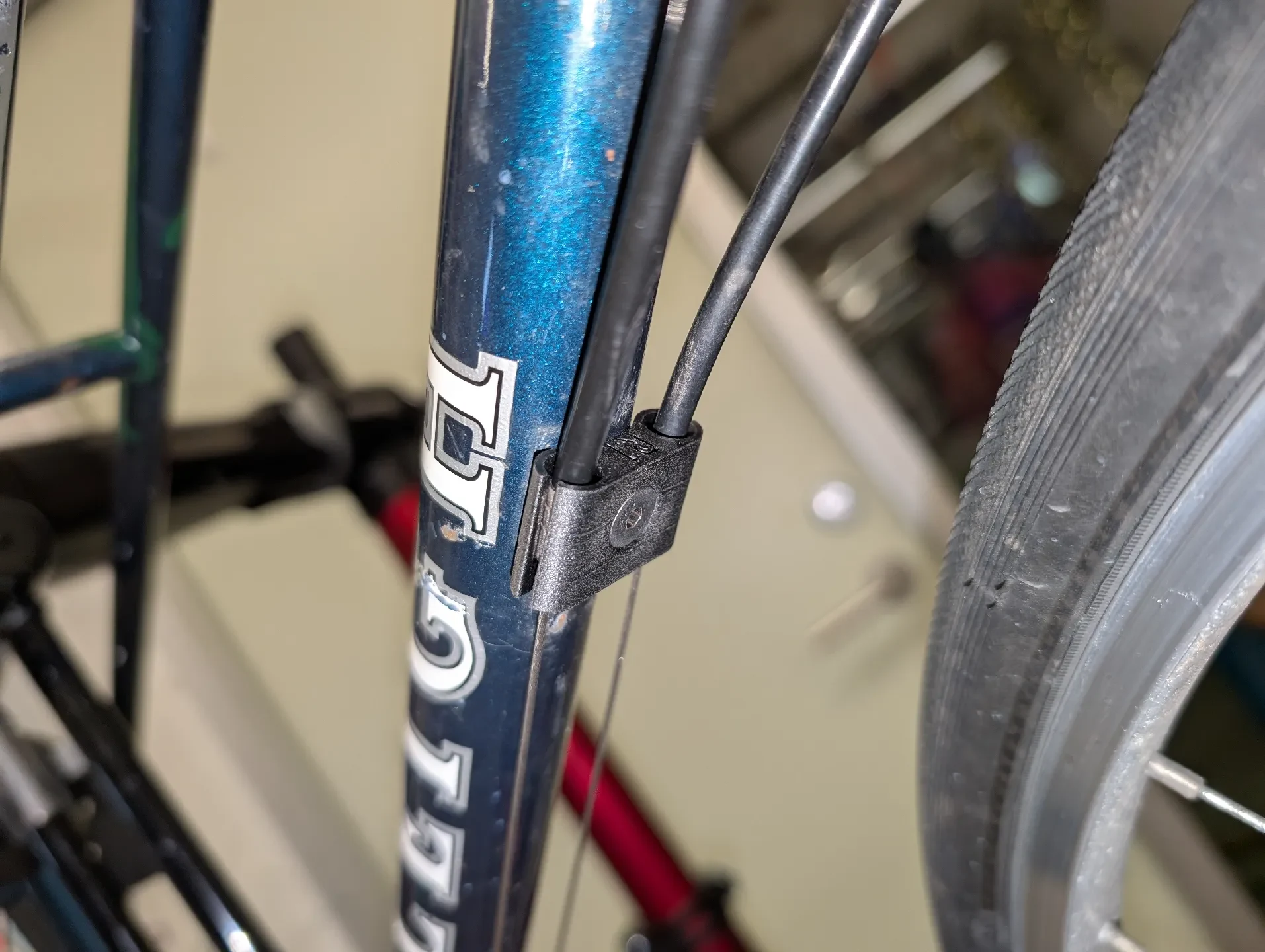

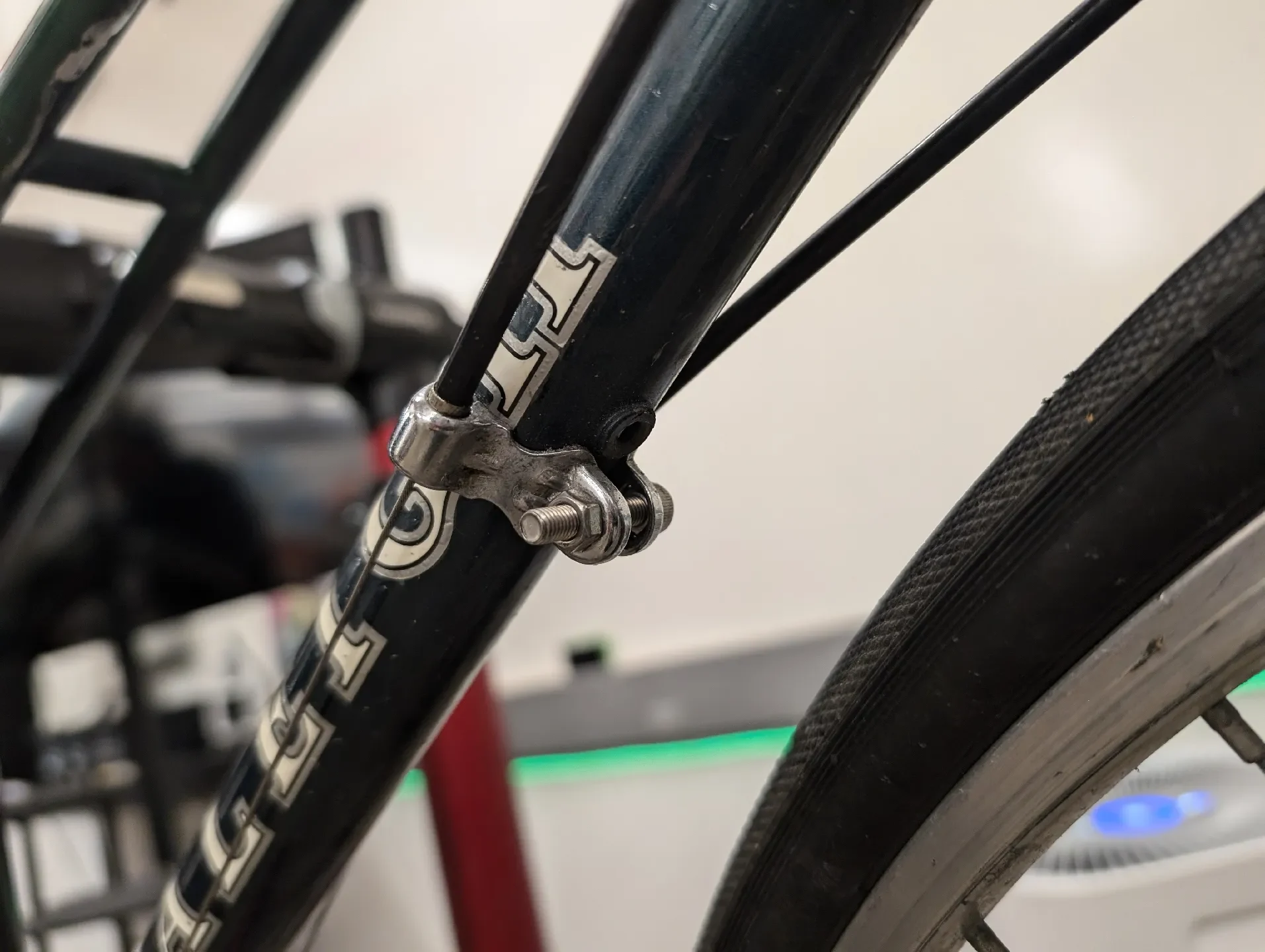

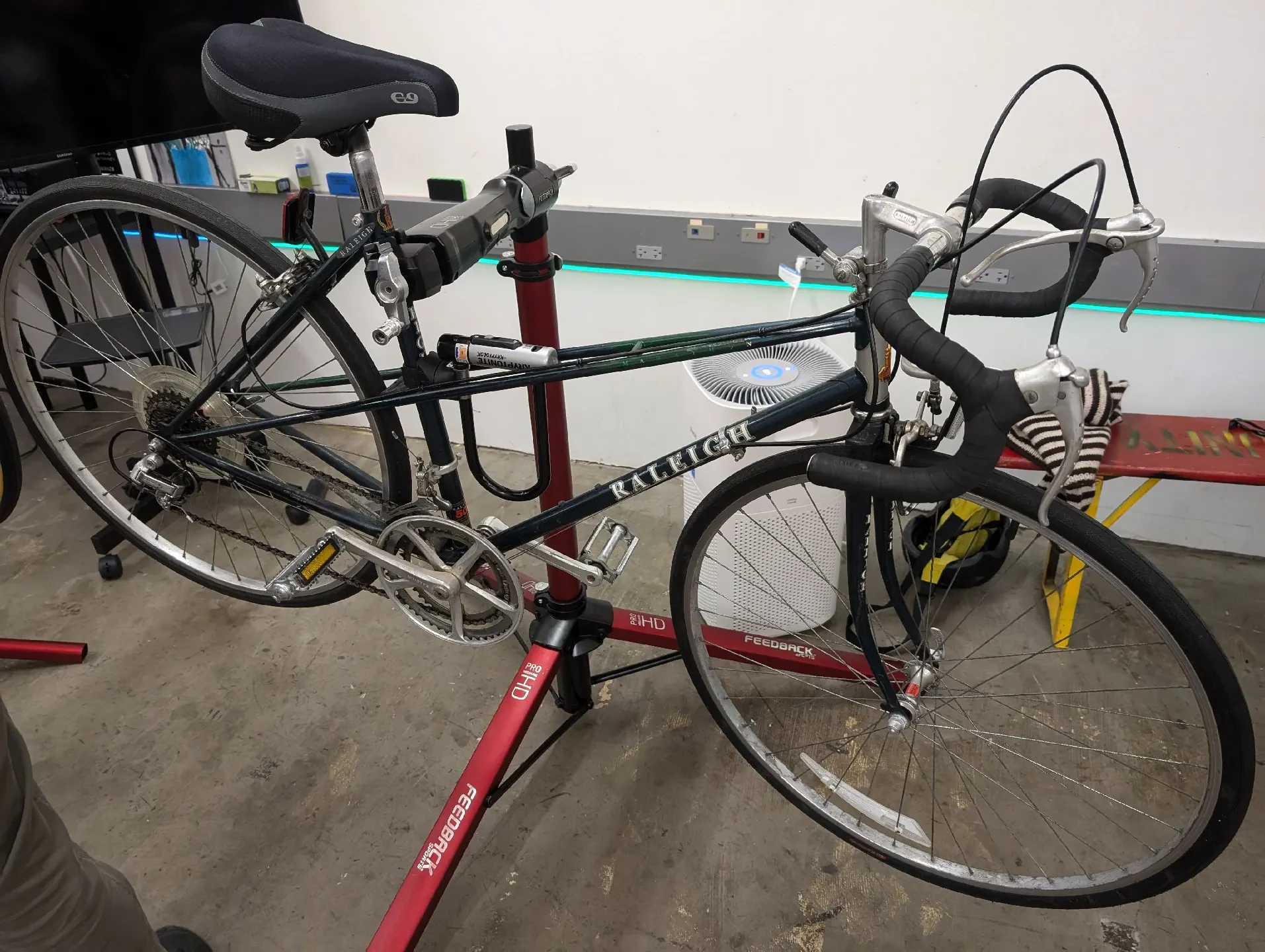

изначально он расположен в нижней части нижней трубы
наружный диаметр нижней трубы
во многих велосипедах этого возраста используется обычная нижняя труба диаметром 1,125 дюйма или 28,6 мм.
это можно тривиально изменить в файле SLDPRT.
Я предполагаю, что возраст мотоцикла примерно 1970-1980-е годы.
переключатели штока
картинка здесь
это также может подходить к рамам Raleigh Technium 1986 года выпуска — OEM-ограничители троса для них немного другие.
Размеры наконечника
разработан на основе обычных пластиковых сдвиговых наконечников диаметром 4 мм, которые, как правило, очень близки по размеру и, следовательно, взаимозаменяемы — размеры см. на скриншоте.
Альтернативы

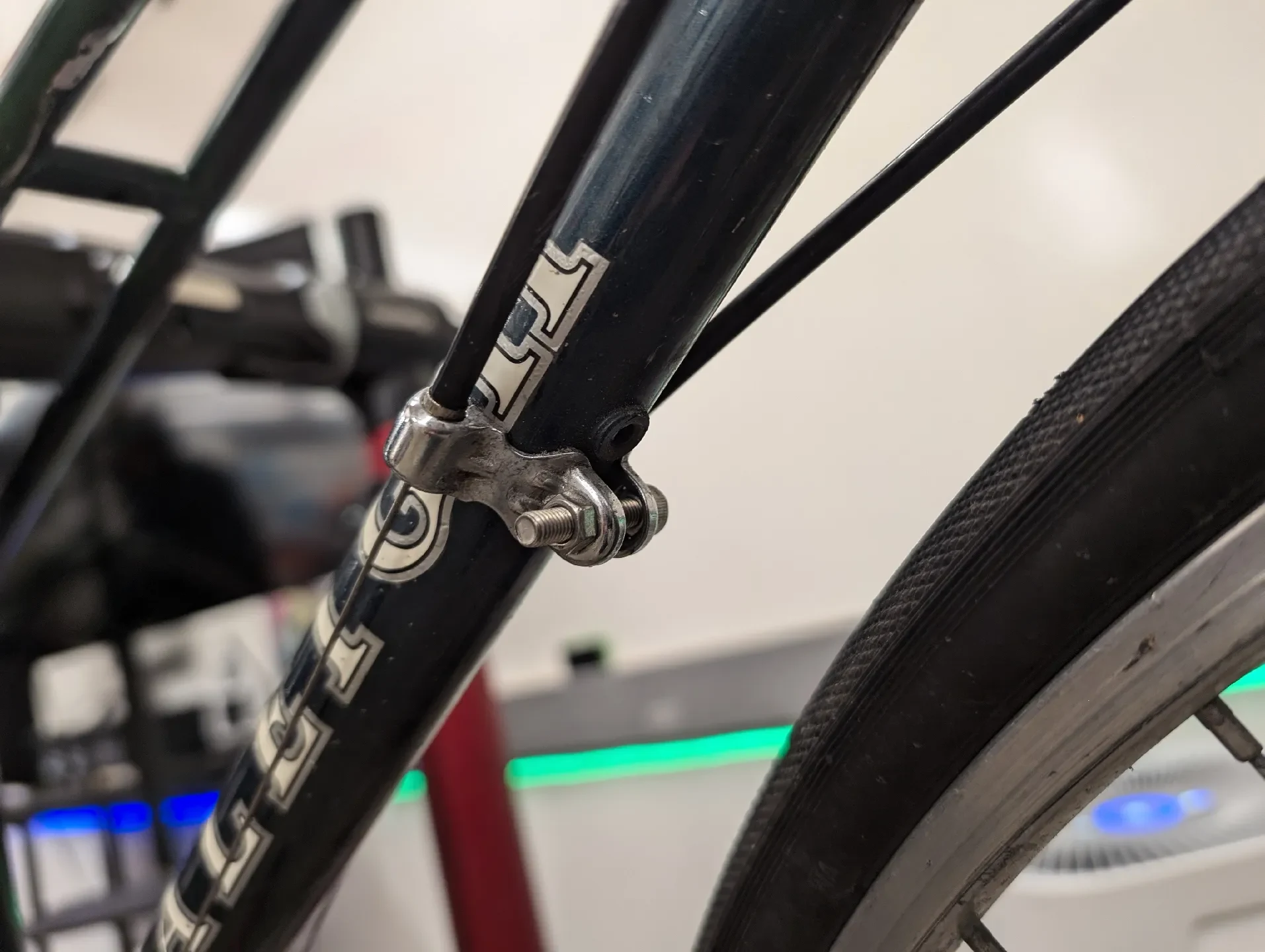

кабельные упоры зажимного типа
ограничители троса с клеевым креплением
винтажные кабельные упоры зажимного типа
Версия 2
увеличивает посадку наконечника в радиальном направлении на 0,1 мм, поскольку он был немного тугим
