Крепление для подседельного штыря Garmin Varia (Fusion 36...

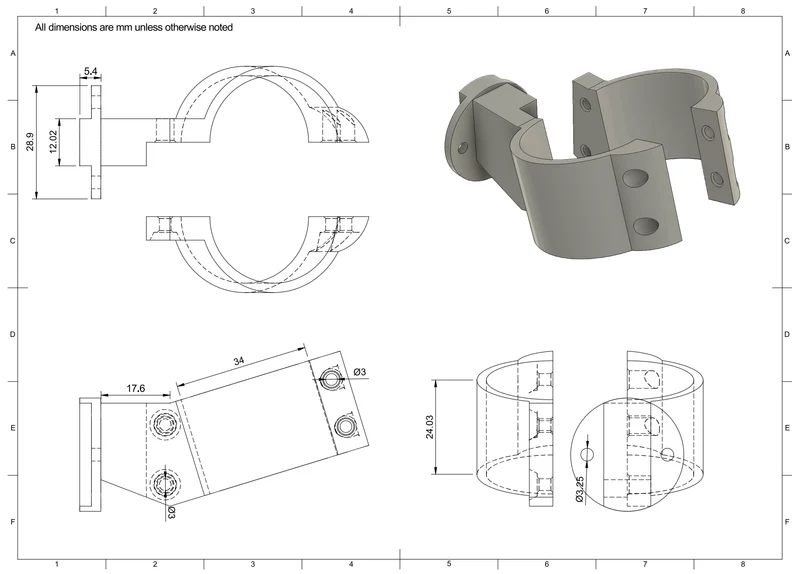

Крепление подседельного штыря для Garmin Varia. Разработан для подседельного штыря диаметром 34 мм, но конструкция может быть изменена для соответствия другим диаметрам или геометрии подседельного штыря. Полный параметрический файл Fusion 360 включен.

Обратите внимание, что для установки этого отпечатка требуются термофиксированные резьбовые вставки и соответствующие винты. Для этой модели также требуется оригинальное стопорное кольцо и соответствующие винты, ко��орые входят в комплект поставки Garmin Varia.

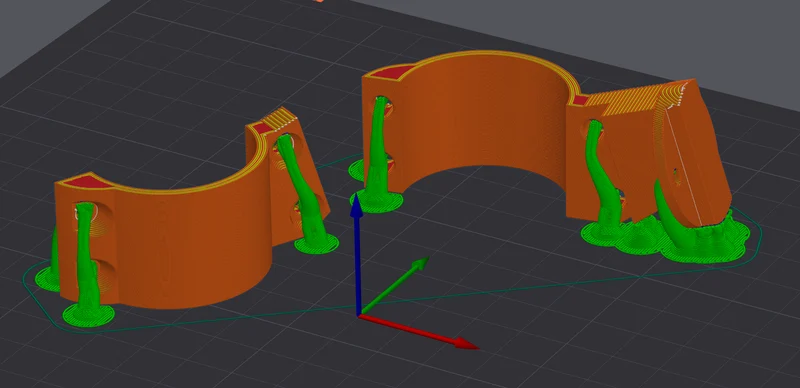

Я напечатал это с помощью нити PETG и ASA. В модели используется около 19 граммов нити с 30% заполнением гироида (для меня печать занимает 55 минут). Рекомендуется использовать нить ASA/ABS для максимальной долговечности на открытом воздухе и защиты от ультрафиолета. Но PETG также является хорошей альтернативой. Печать можно осуще��твлять и без подставок, однако я бы рекомендовал использовать подставки.

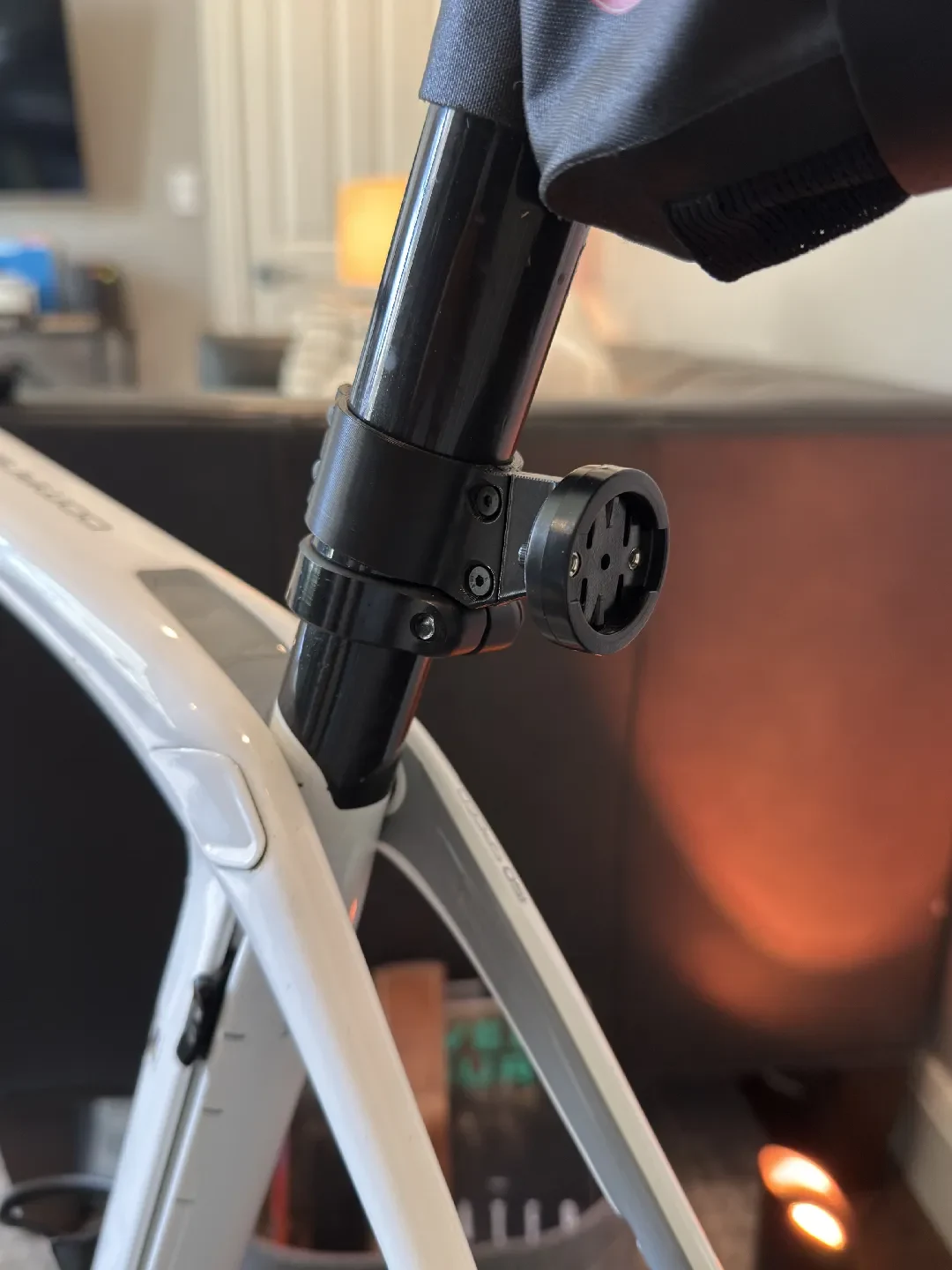

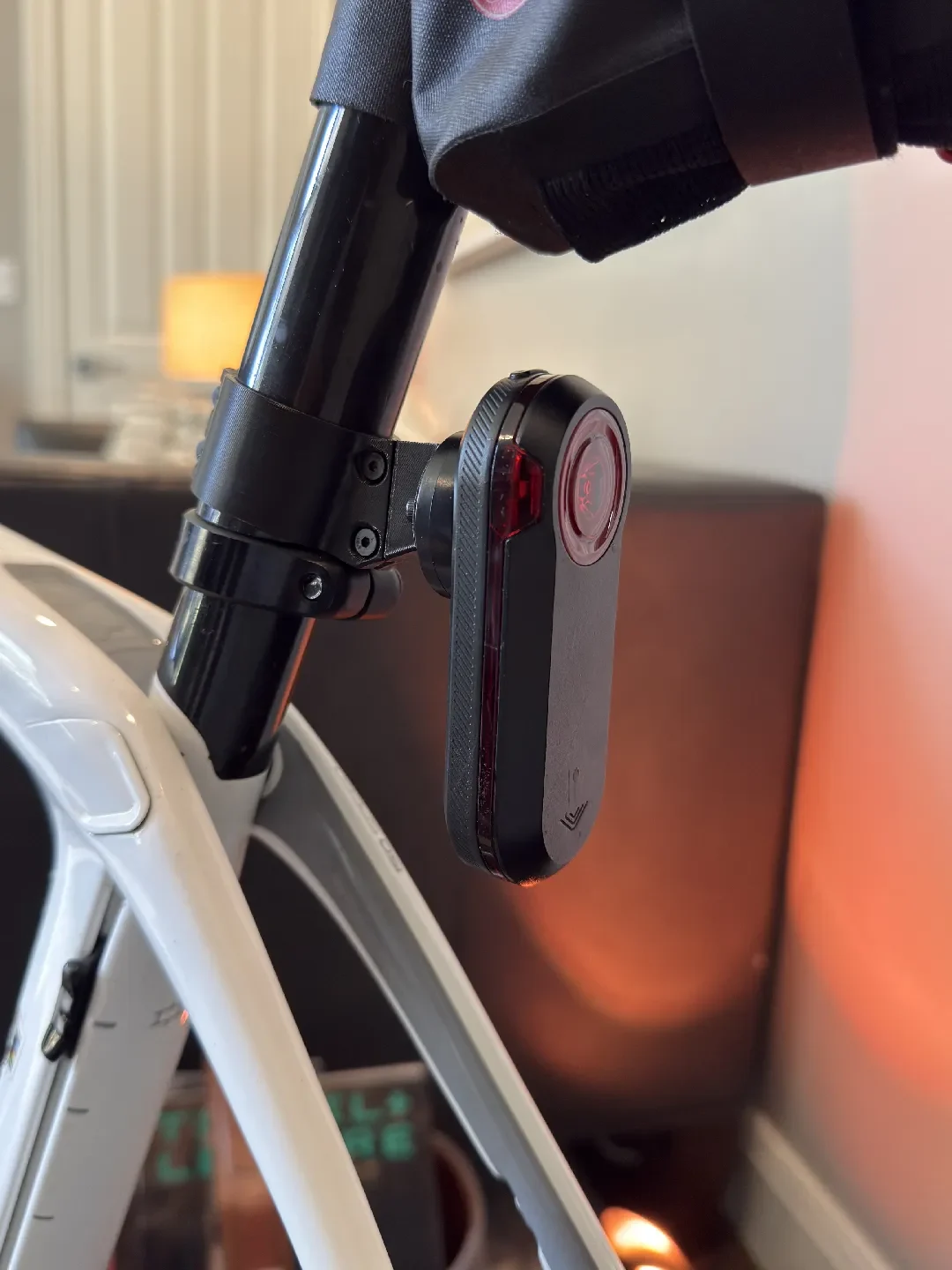

В настоящее время он установлен на Trek Domane SLR6 (2018 г.) и идеально подходит. Я выбрал винтовое крепление, так как никогда не снимаю его и не хочу рисковать потерять свою дорогую Varia, используя другие варианты крепления (например, резиновые втулки).

(Обратите внимание, что вам, возможно, придется настроить пару вещей, если вы измените пользовательский параметр для диаметра подседельного штыря. Есть что-то странное с вр��менной шкалой F360, поскольку я скопировал тело в новый компонент, и это, похоже, нарушило полную параметризацию модели… и я не удосужился найти в уме работу над b/c, которая не должна быть проблемой.)
