Паяное крепление для освещения

Крепление для освещения Braze-On для решения проблем (http://problemsolversbike.com/products/braze_on_light_mount), адаптированное для 3D-печати.

Идеально подходит для установки фонаря в любом месте, где есть пайка на раме. Должна быть стандартная резьба 4 мм. Отлично подойдет для пайки вилки среднего лезвия на тонне вилок Surly.

Как я это разработал

http://problemsolversbike.com/products/braze_on_light_mount Общие размеры взяты отсюда. Мне пришлось многое догадываться, но, наверное, это нормально.

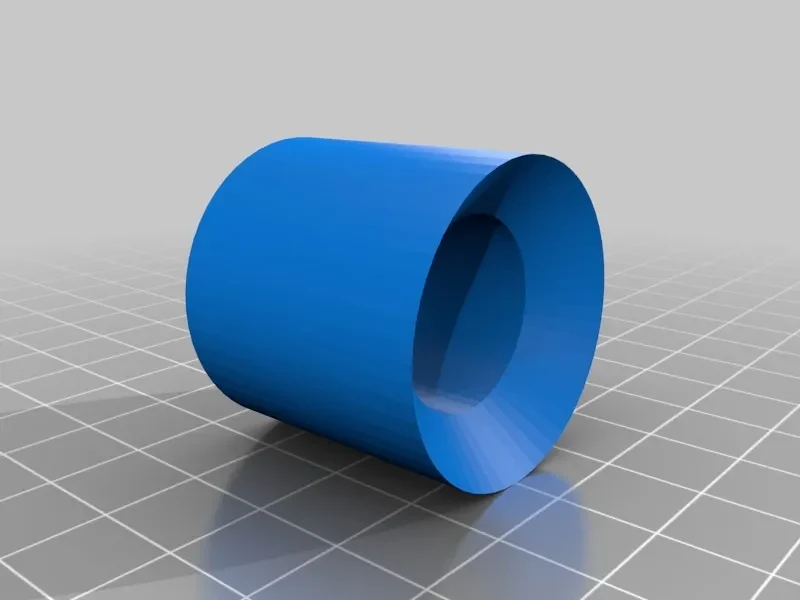

Для внутреннего диаметра цилиндра я сделал смещение на 6 мм от наружного диаметра, так что внутренний диаметр равен 32 — 6 = 26 мм. Сопрягаемые поверхности торцевых крышек были спроектированы с радиусом (32-3)/2-1, то есть внутренний диаметр 27 мм, а также фаска 1 мм на 1 мм под углом 45 градусов для лучшей устойчивости к установке. Внутренняя часть цилиндра имеет фаску под углом 45 градусов на обоих концах в качестве перехода между наружным диаметром 32 мм и внутренним диаметром 26 мм, опять же для лучшей устойчивости к посадке.

Надеюсь, это сработает.

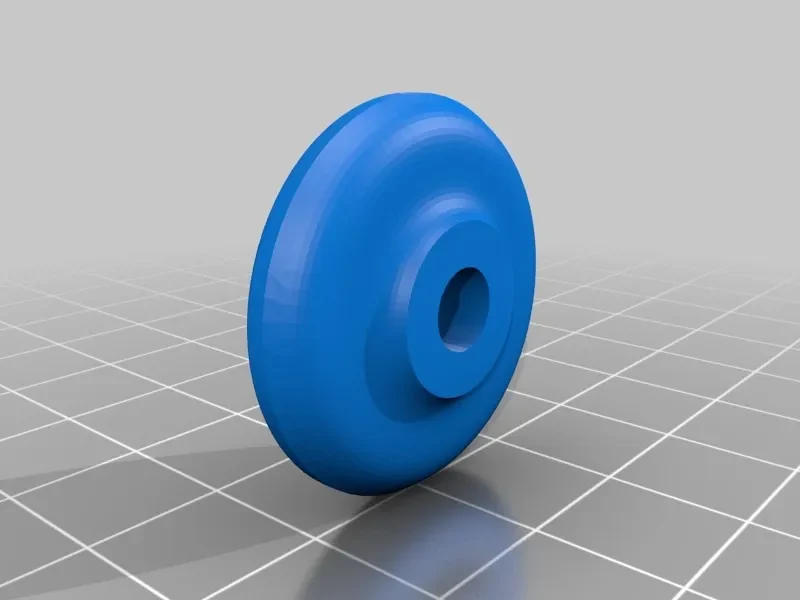

Я измерил внешний диаметр случайного болта с головкой под торцевой ключ диаметром 4 мм, который у меня лежал: 8,90 мм, так что 115% от этого составляет около 10,22 мм, который стал вставкой на конце торцевой крышки для утопления головки. Головка имела высоту 5,09 мм, но я старался ��делать ее относительно короткой, поэтому обрезал ее от конца до 2,5 мм от внутренней поверхности, в результате чего общая высота погружения составила 5,34 мм. Он должен защищать головки большинства болтов с головкой под торцевой ключ диаметром 4 мм ниже внешнего края.

Сборка и материалы

Инструкции см. на веб-сайте «Решатели проблем», указанном выше.

Переверните торцевую крышку, чтобы при необходимости изменить эффективну�� длину крепления.

Вам понадобится очень длинный болт диаметром 4 мм.

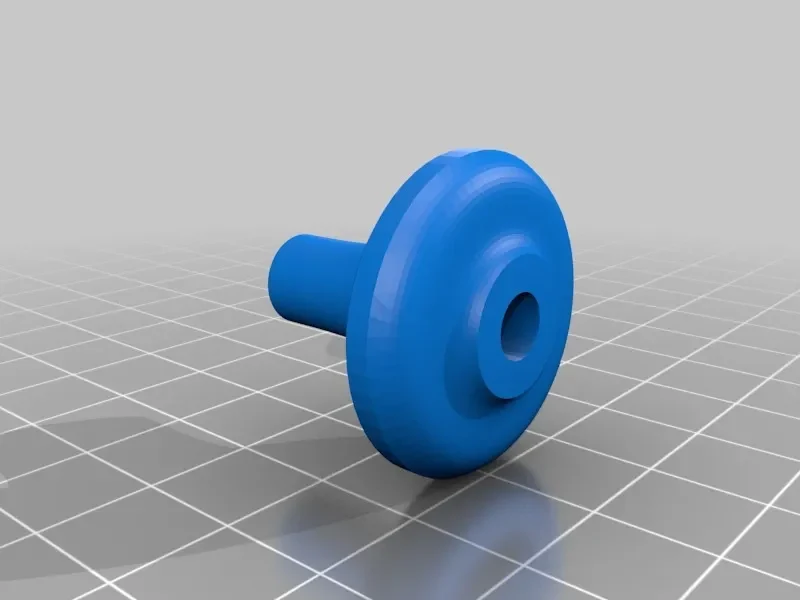

Распечатайте все три части: цилиндр, двустороннюю торцевую крышку, торцевую крышку.
