Giant Интегрированное крепление для GPS в кабине......

После того, как мой друг увидел мое распечатанное крепление для моих Canyon Ultimate и Grail, ему понадобилось такое же для своего Giant 2023 TCR с аэродинамической кабиной. болты под рулем смещены относительно центра, поэтому он хотел, чтобы GPS был посередине. Я скептически относился к внешнему виду, но при установке его вообще не видно.

Я не фотографировал. Прошлым летом он проехал на нем более 7000 км.

Протестировано на:
Гигантский TCR 2023 года с

Вам понадобится:

— Trigo TRP1815 для Garmin aliexpress Ссылка: https://www.aliexpress.com/item/1005003489804192.html?spm=a2g0o.store_pc_allItems_or_groupList.new_all_items_2007602521347.1005003489804192
— Адаптер Trigo TRP1934 для нижней части, если вы хотите использовать крепление для фонаря. Ссылка на AliExpress: https://www.aliexpress.com/item/1005003518022451.html?spm=a2g0o.order_list.order_list_main.11.43ae1802j5yFLw

Предоставлен проект 3mf для Orca

Настройки:

Материал: нейлон PA или PA-CF (я успешно использовал нейлон Overture easy-nylon и Sainsmart PACF).

Заполнение: 40%
Поддержка: Ручная поддержка дерева только внутри выступа.

5 стен
5 верхний слой оболочки
5 нижний слой оболочки

(вы можете уменьшить это значение, оно чертовски прочное) Я предпочитаю быть в безопасности со своим 1030.

Проехал 8000 км без каких-либо сбоев на моем Ultimate и 2000 км по гравию на моем Граале.

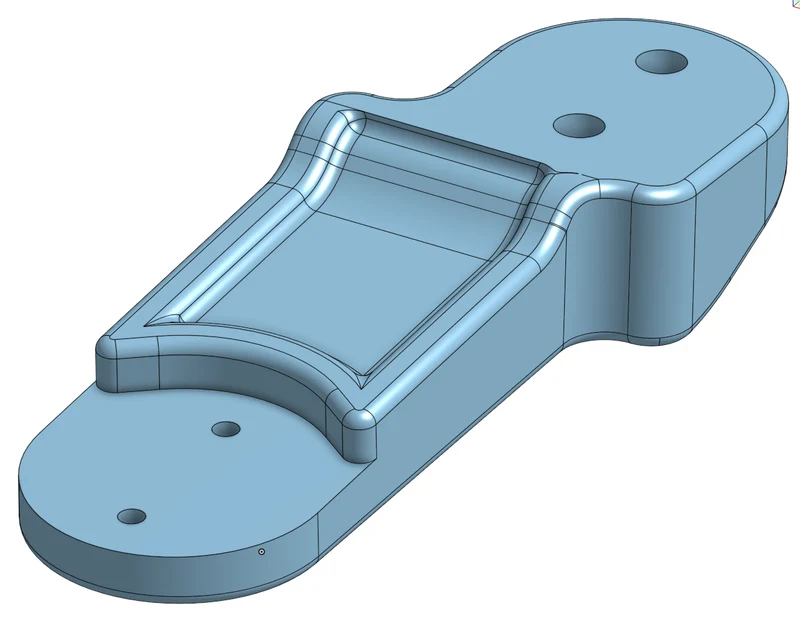

Пожалуйста, используйте эту ссылку onshape для удобного создания ремиксов.
https://cad.onshape.com/documents/26612d8fa0c813295aa59297/w/b4c664788566aeb3b8 49982f/e/d22b455cfeb9a5126a6ff710?renderMode=0&uiState=65c405db0057e5678572438d

пожалуйста, поделитесь ссылкой на шаг или onshape в своих ремиксах, чтобы внести улучшения ;)
