Внешний инструмент BB Hollowtech II для чашек диаметром 4...

Замысел дизайна

Этот инструмент для каретки в стиле Hallowtech II предназначен для каретки Praxis M24/PF30, внешний внешний диаметр которой составляет 44 мм.

Этот нижний кронштейн Praxis имеет расширительное кольцо, предотвращающее его перемещение (скрип и скрип), и мне кажется, он хорошо работает при установке на карбоновую раму Specialized Crux 2013 с OSBB (шириной 62 мм, PF30) с использованием 2х 3-мм прокладок ASA, чтобы сделать его 68 мм. Эти специализированные рамы имеют пластиковые чашки, которые удерживают подшипники, но выходят из строя при использовании с шатунами GXP и адаптером Wheels Manufacturing PF30 для шатунов шпинделя 22/24 мм (SRAM/TruVativ), например, при использовании шатунов GXP с измерителем мощности. Поэтому мне больше не нужно использовать адаптеры Wheels Mfg. в этой раме с кареткой Praxis.

Использование

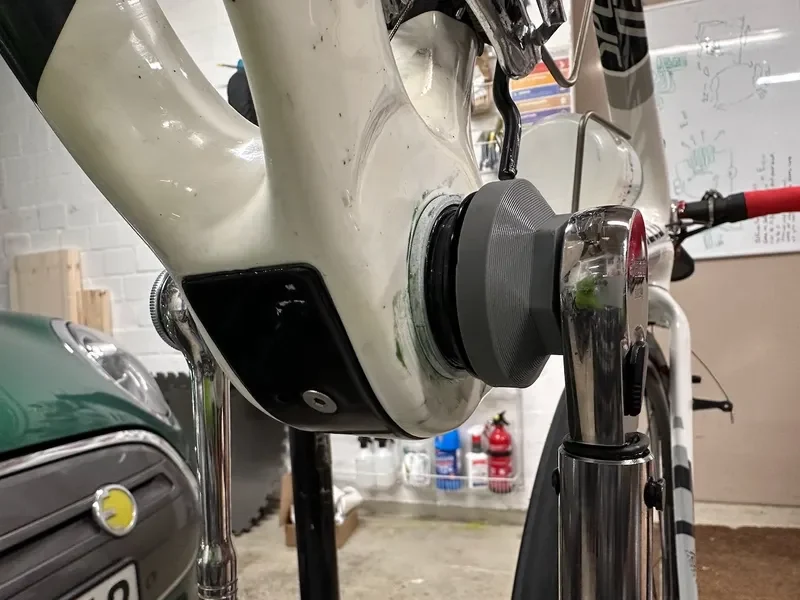

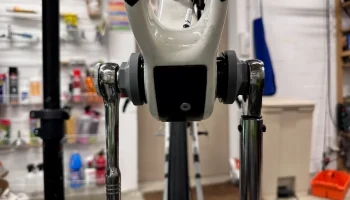

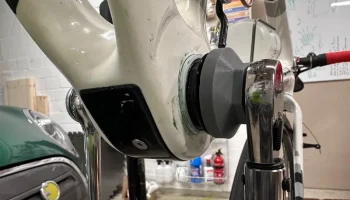

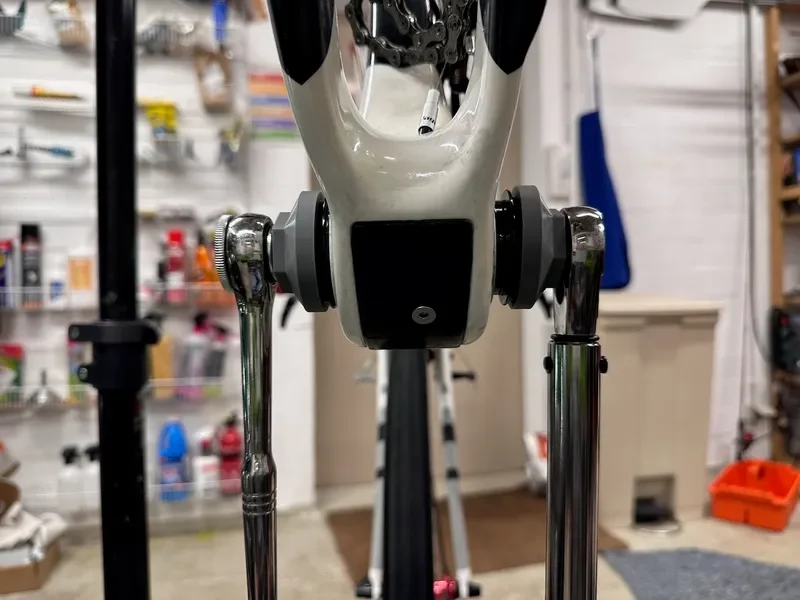

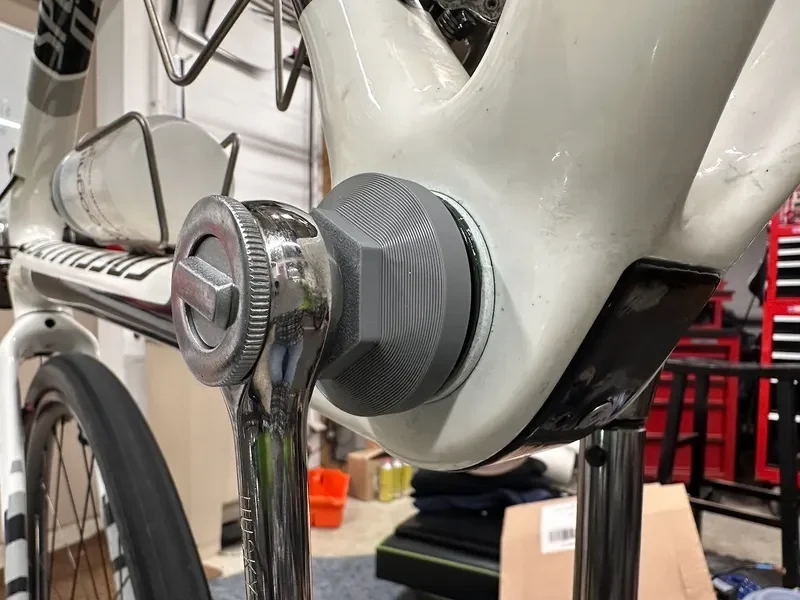

Используйте торцевую отвертку на 3/8 дюйма (такую же, как торцевая отвертка на 9,5 мм) или гаечный ключ на 32 мм (например, старый гаечный ключ д��я гарнитуры, если он у вас есть) или другой гаечный ключ, подходящий к шестигранной поверхности.

Напечатанный в виде пластикового инструмента, он снижает вероятность поцарапать ваши необычные чашки каретки металлическим инструментом.

Печать

Включенные файлы .gcode и .3mf используют приведенные ниже настройки для PETG.

Избегайте использования подставок: расположите инструмент шестигранной стороной 32 м�� вниз на печатной платформе. Вылет составляет 60 градусов, что позволяет большинству принтеров хорошо печатать при высоте слоя 0,3 мм. Вам нужно сделать его прочным и почти прочным, чтобы вы могли приложить к детали крутящий момент >52 Нм.

Вы можете использовать PETG, ASA или PLA. Я предпочитаю первое, потому что вероятность его деформации меньше, если хранить его в ящике для инструментов, который нагревается в машине во время мероприятия. PETG также предпочитает деформироваться, прежде чем выйти из строя, поэтому я считаю, что его безопаснее использовать.

Настройки силы

Высота слоя 0,3 мм (с соплом 4 мм)

6 периметров/стен

6 нижних слоев

6 верхних слоев

50 % заполнение (сетка или аналогичный узор)

Усадка материала может повлиять на посадку. Он отлично работал на моих принтерах Prusa и Bamboo, не компенсируя усадку с помощью PETG и ASA. Тем не менее, подумайте о том, чтобы сделать пробную/черновую распечатку, чтобы проверить размер/подход ваших чашек.

Разработано с

OpenSCAD и Python
