Замена специальной гайки зажима сиденья Dahon......

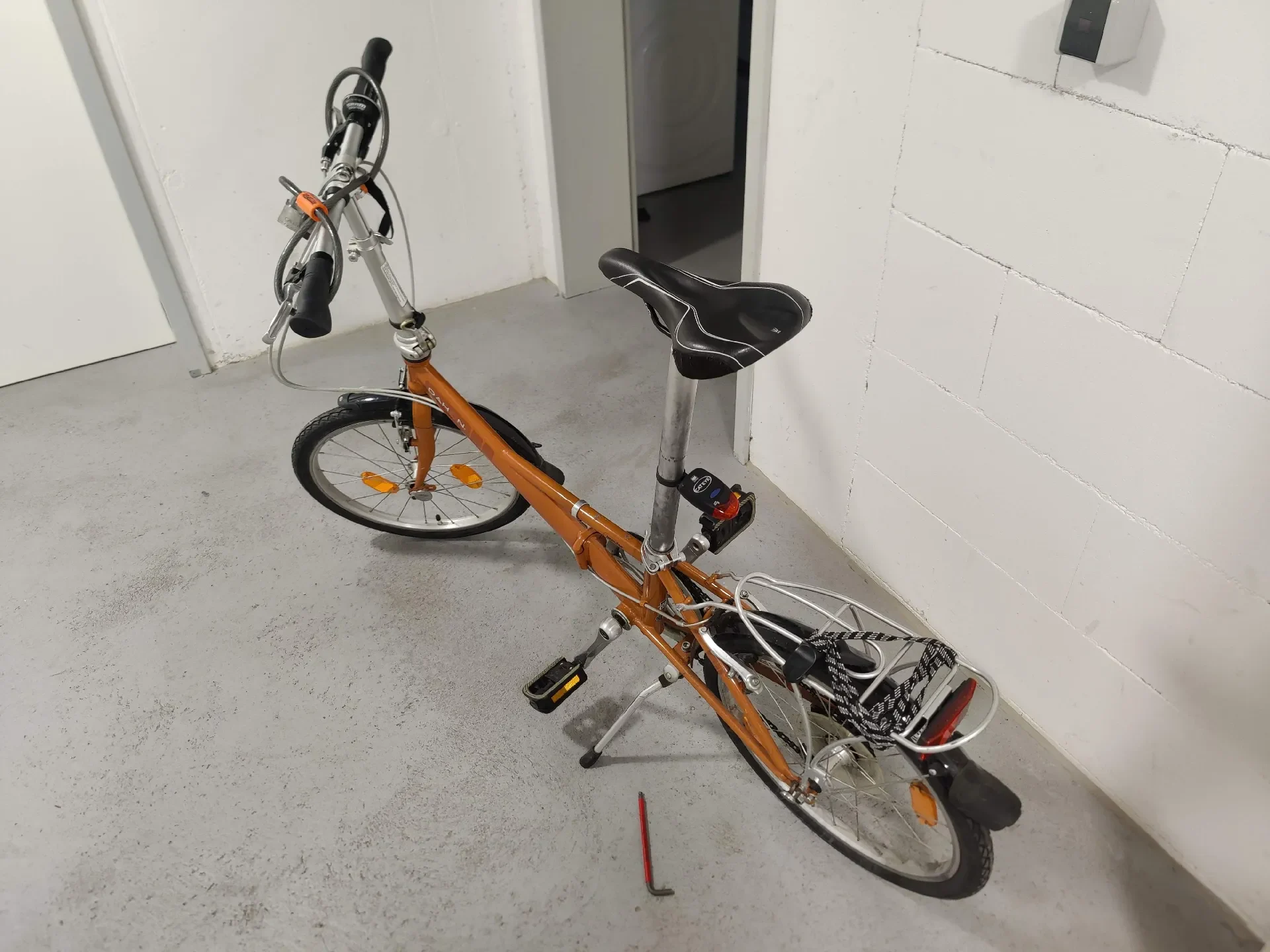

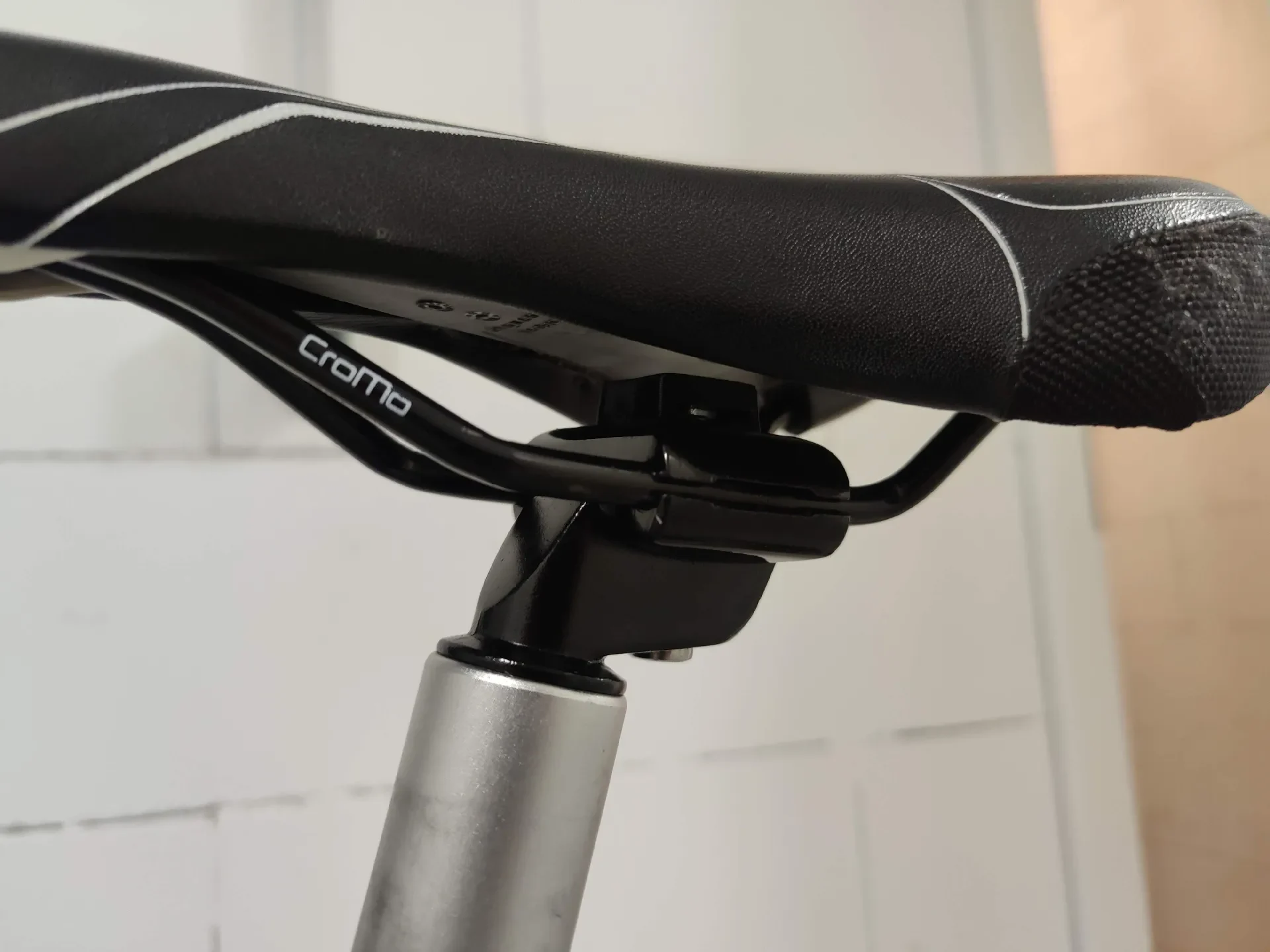

У меня отвалилось сиденье складного велосипеда Dahon во время езды. Оказалось, что у изготовленной на заказ гайки из алюминия/алюминия лопнула резьба, из-за чего развалился весь хомут.

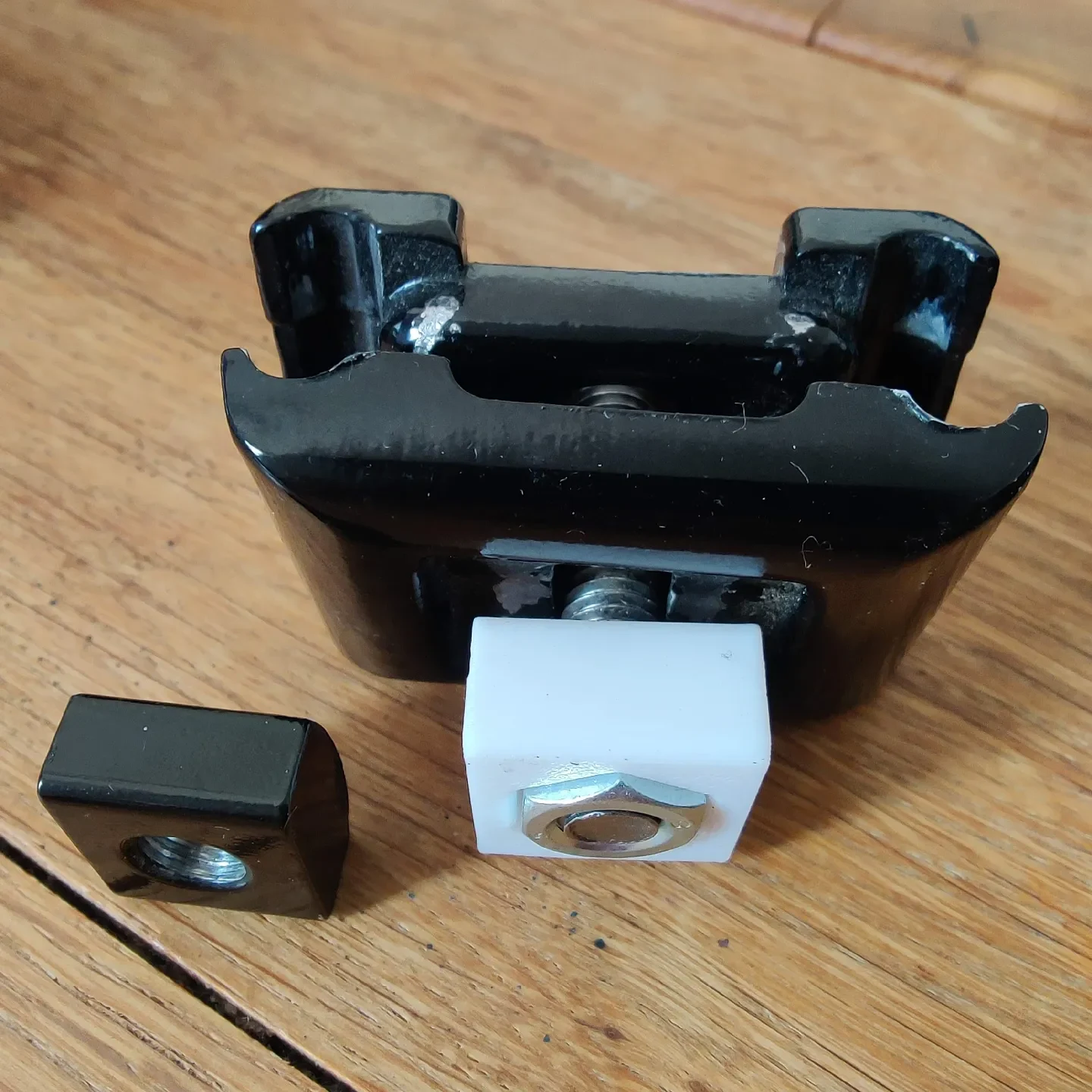

Эта модель заменяет эту нестандартную гайку. Все, что вам нужно, это гайка М8 и шайба М8.

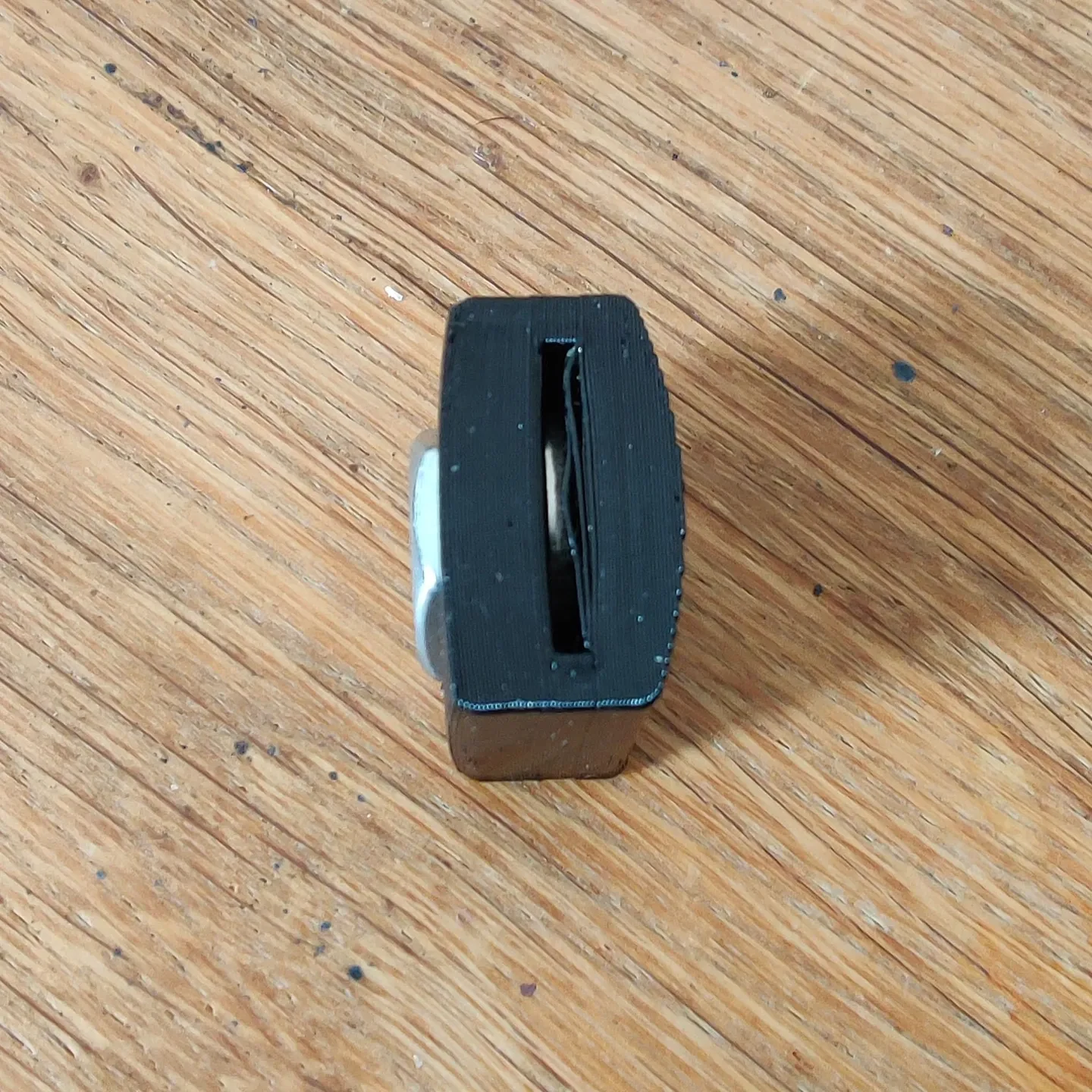

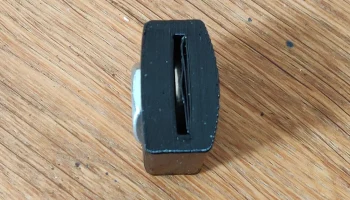

Я напечатал тестовую версию из ТПА (белого цвета) и реальную версию из твердого ТПУ (черного). Я использовал 50% заполнения и опор.

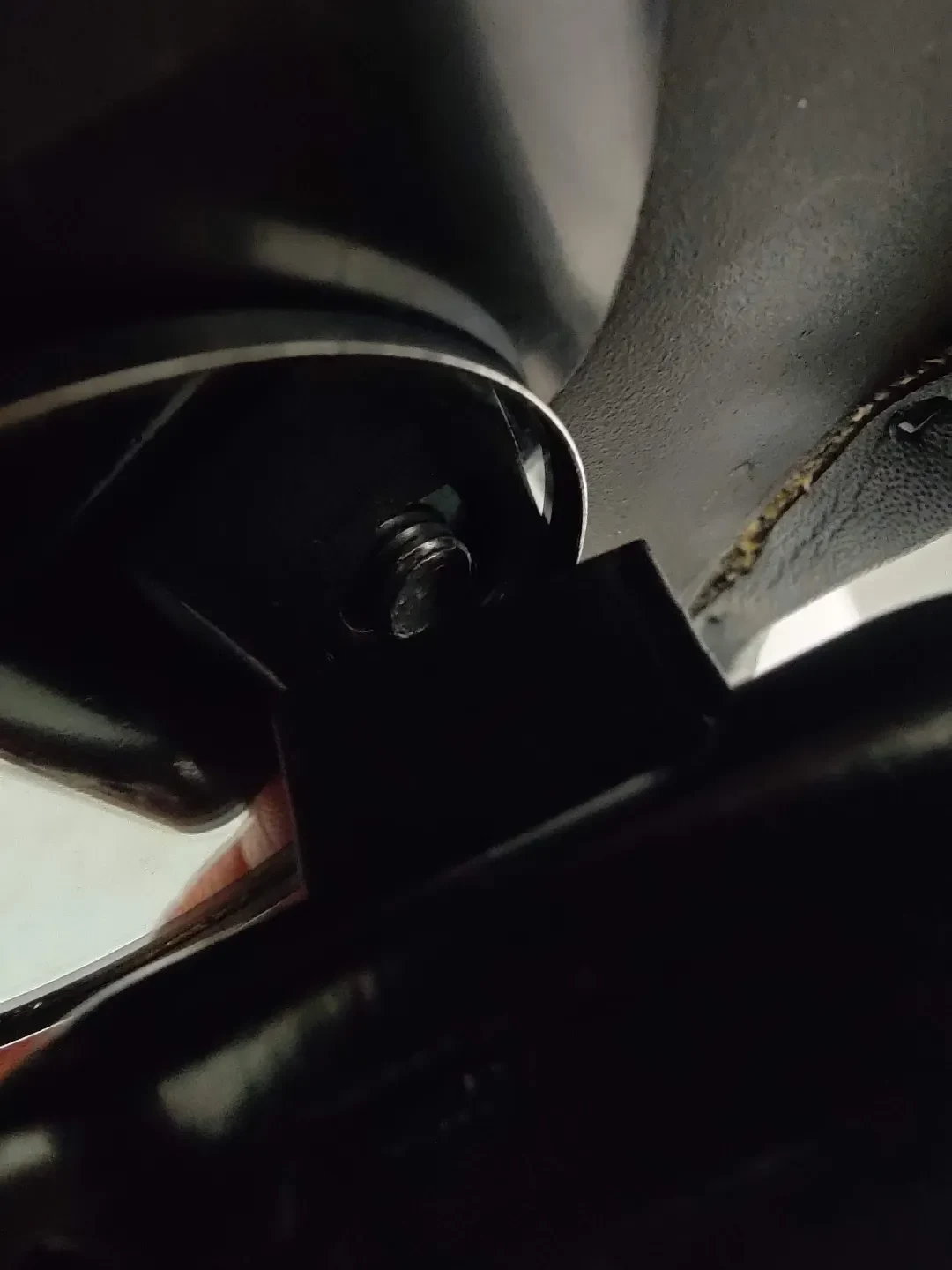

Для крепления помогает приклеить гайку на место. Винт М8 (М8х50, если вы его потеряли) нужно закрутить достаточно сильно. Я добавил изображение, чтобы показать, что прилагаемый винт не слишком короткий (видна резьба винта, выступающая за гайку).

Дизайн доступен под тем же названием на Onshape, на случай, если вы захотите сделать его ремикс.
