Держатель проволоки на 6 катушек v1.1

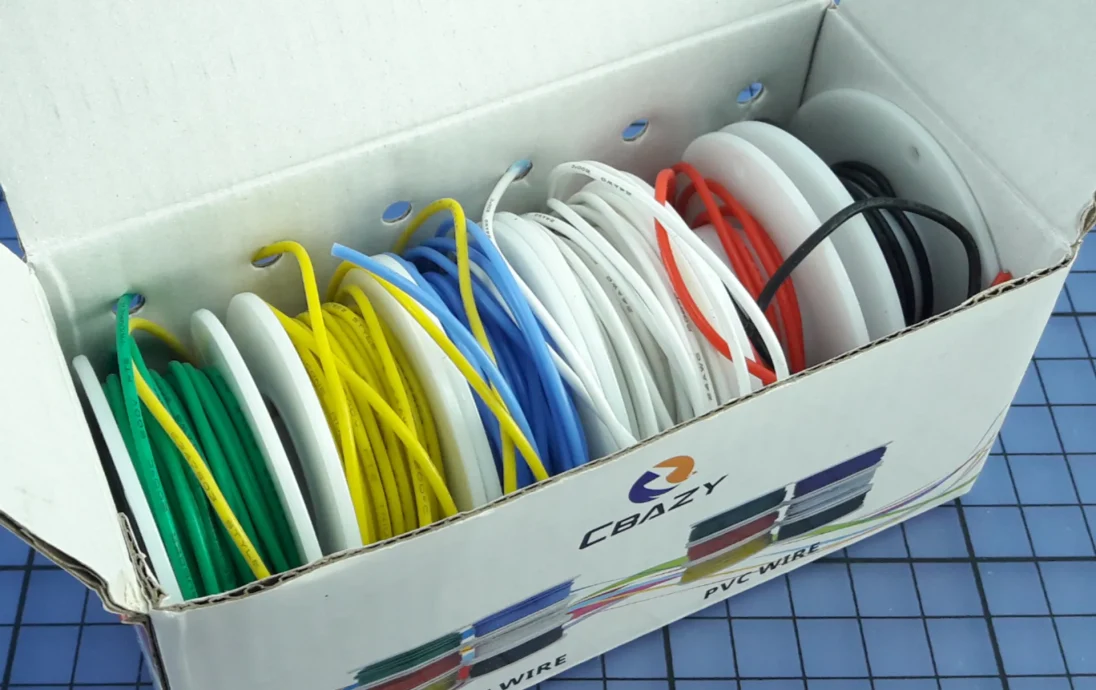

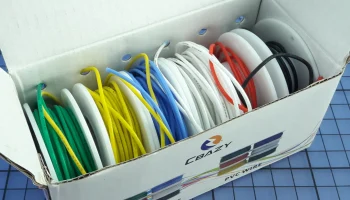

Если вы когда-либо искали набор силиконовых проводов, возможно, вы видели тот тип, который поставляется в картонной коробке, на таких сайтах, как eBay или Amazon. Обычно они идут с 5 или 6 катушками. Картонная коробка, в которой они поставляются, должна работать как дозатор, продевая проволоку через небольшое отверстие. Как вы можете видеть на одной из картинок, это работает не очень хорошо. Провода легко запутываются.

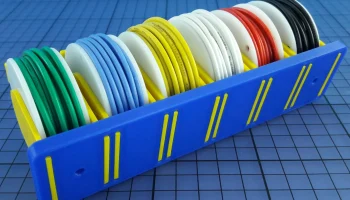

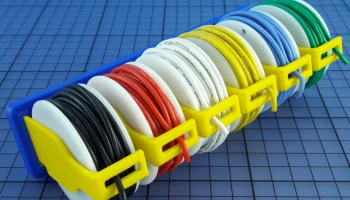

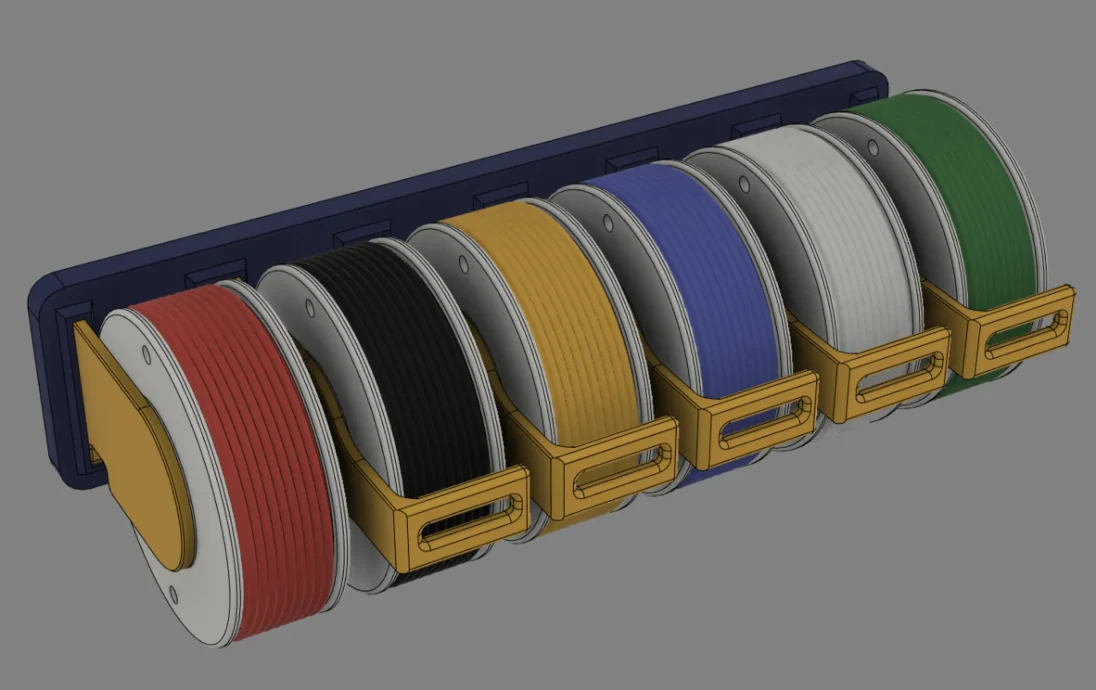

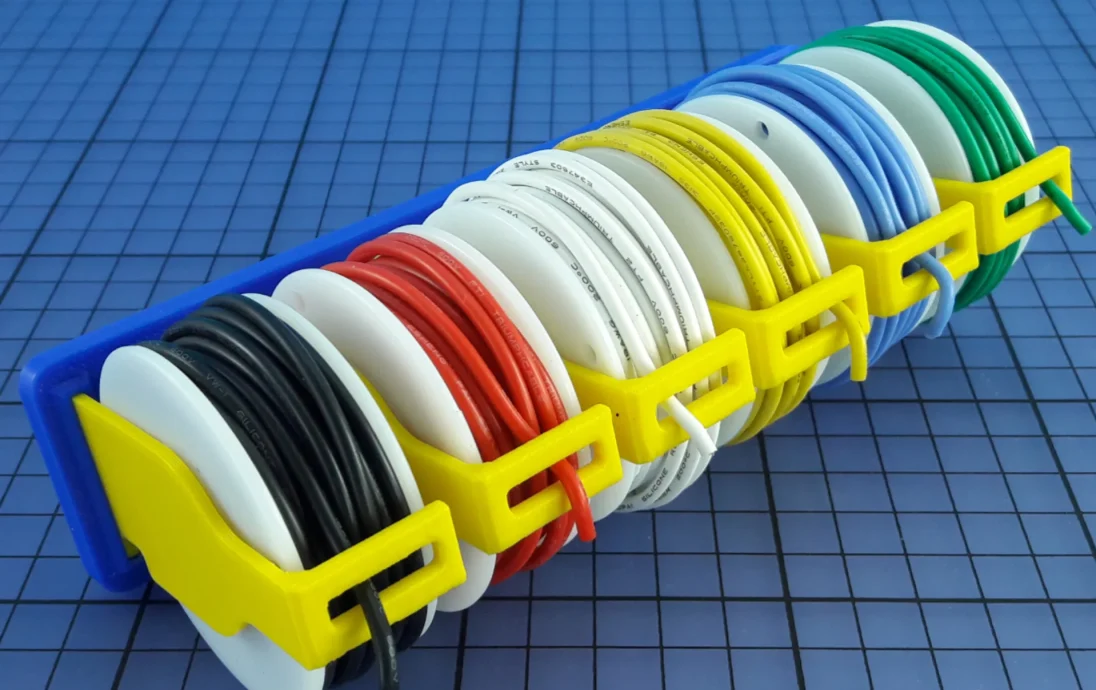

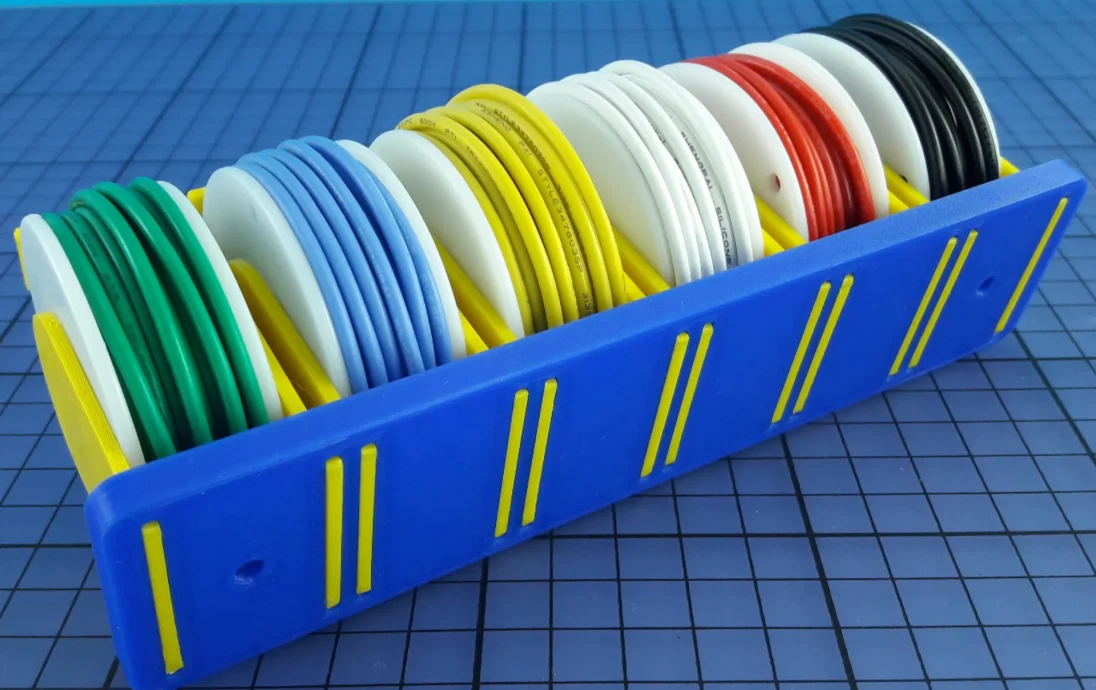

Этот держатель должен решить эту проблему. Вмещает 6 катушек. Его можно поставить на стол, прикрутить к стене или перевернуть. Каждая катушка удерживается независимо, поэтому их можно снять, не затрагивая остальные.

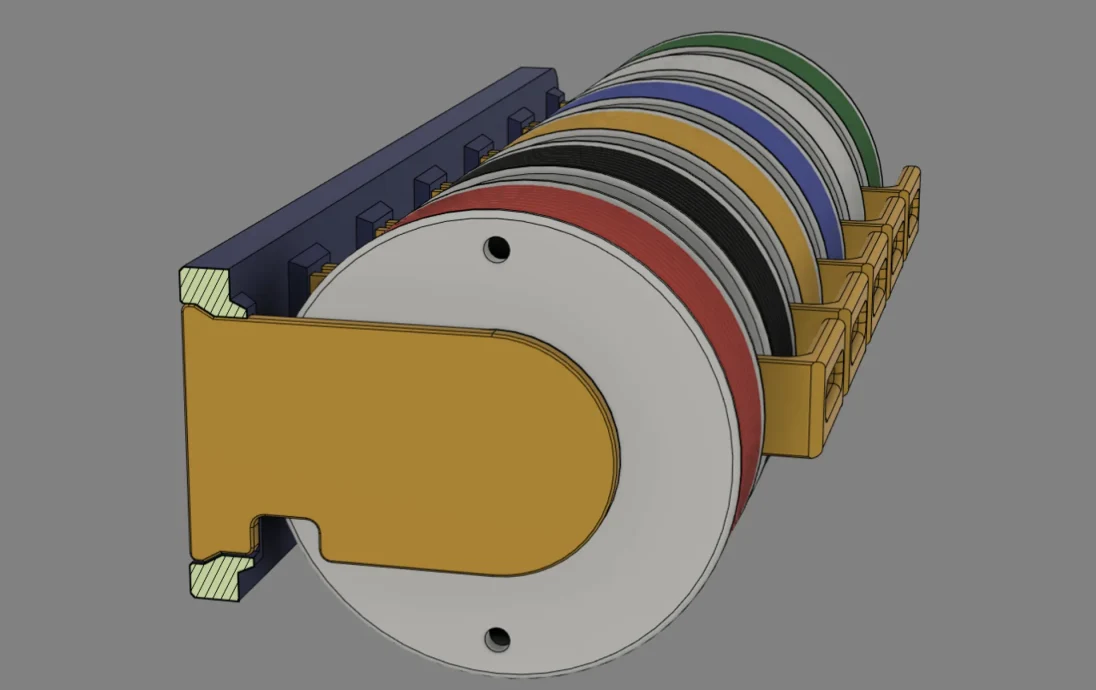

Распечатать его довольно просто. Вы можете использовать два разных оружия. У одн��го перед катушками есть держатель проволоки, а у другого его нет. Кронштейны крепятся спереди, «зацепляя» их в прорези. Вот почему здесь вырез. Вероятно, их следует приклеить на место. Руки напечатаны большой плоской стороной вниз.
Файл Fusion доступен.

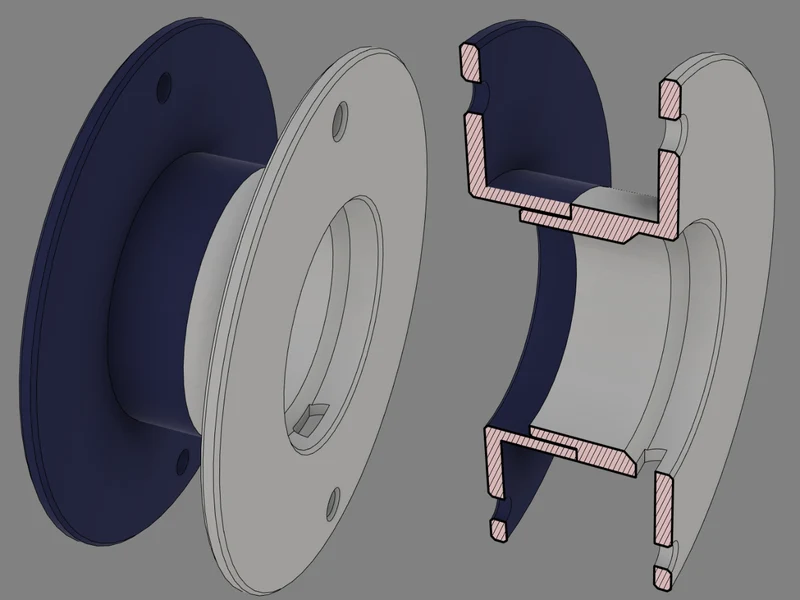

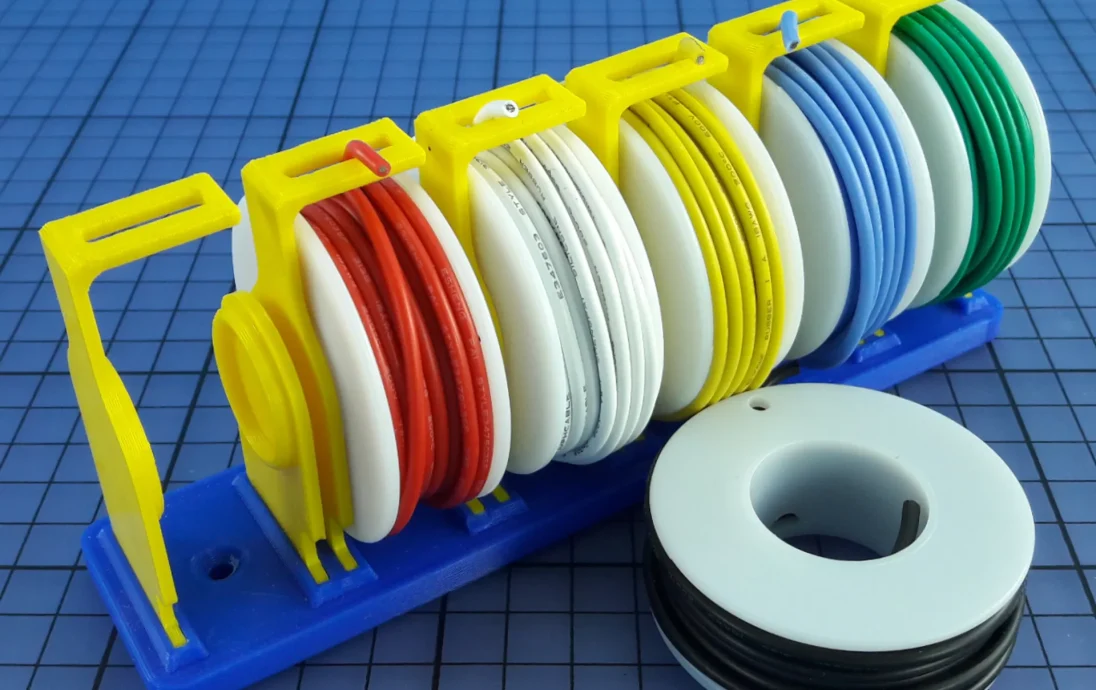

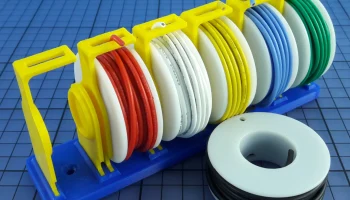

Небольшое обновление: добавлена катушка для печати того же размера, что и те, что входят в наборы. Теперь вы можете использовать держатель, даже если у вас нет катушек. Катушка распечатывается на две половинки и склеивается.
v1.1
Две маленькие грани отсутствовали в смещении допуска на основании, поэтому половина отверстий имела немного более плотную посадку. Теперь это исправлено.
Также добавлено основание с допус��ом смещения 0,15 мм, чтобы отверстия были немного больше.
Добавлен небольшой участок базы, который можно использовать в качестве проверки допуска. Это можно масштабировать, чтобы найти оптимальный вариант для вас.
v1.1000000000357568
Добавлен файл .3mf, предоставленный Ларсинкой. Это для Prusa Mini. Полный комплект разложен на кровати. У меня нет Mini, поэтому я не могу это проверить. Прочтите комментарий пользователя, чтобы увидеть, как это выглядит.
