Защита звездочки

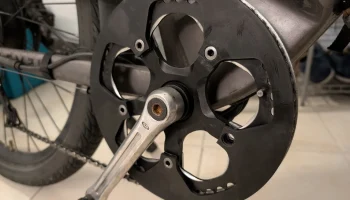

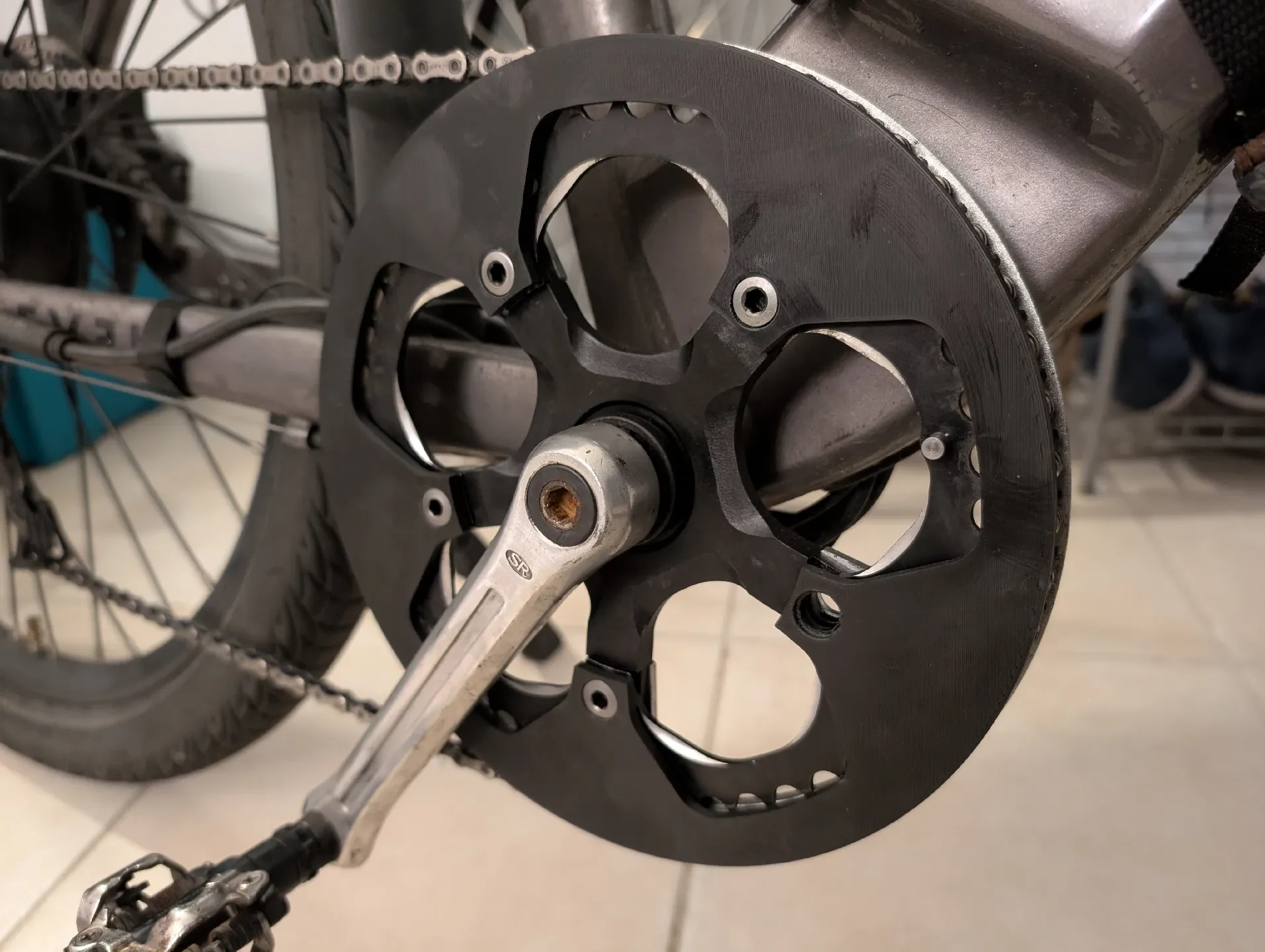

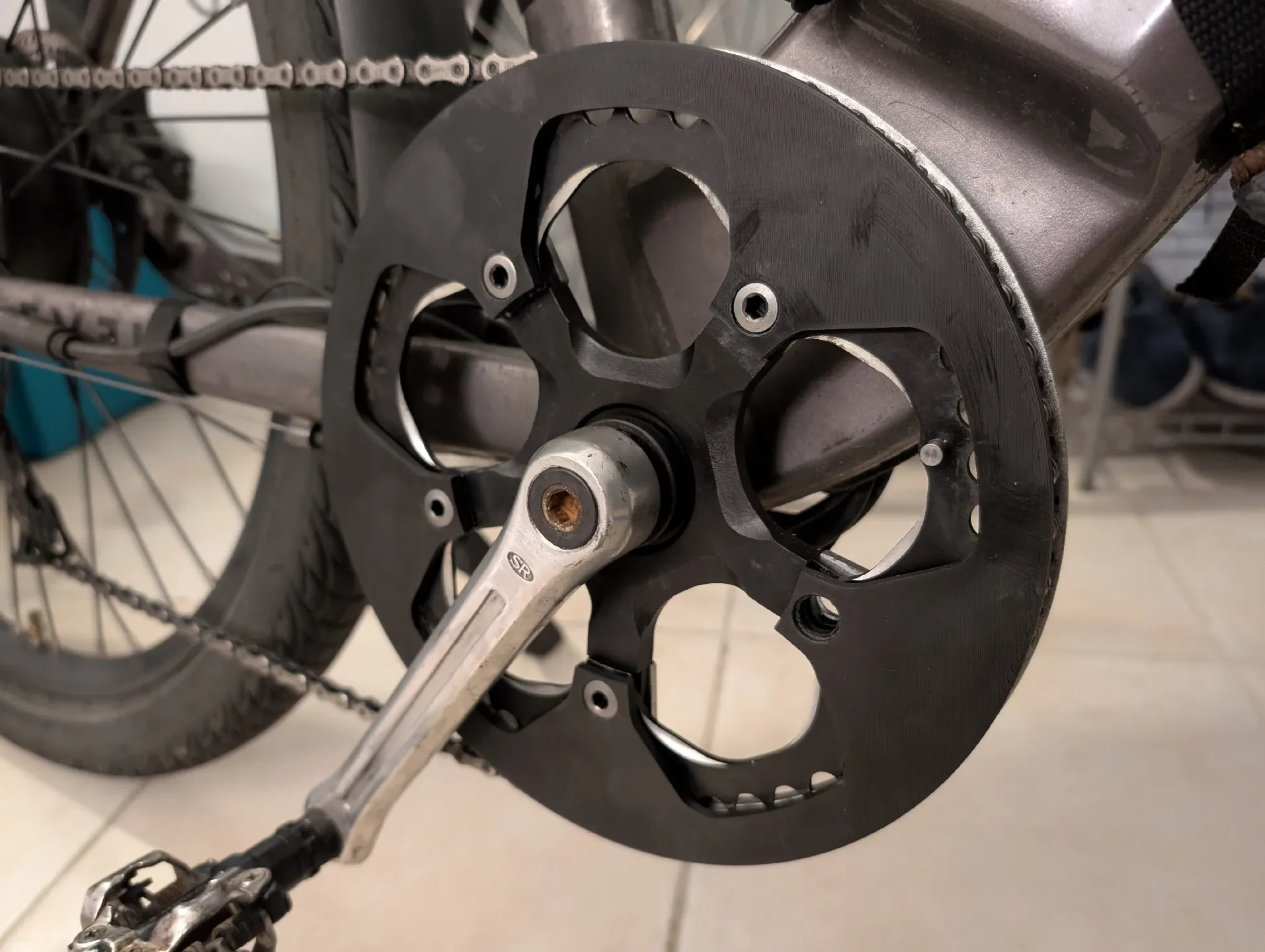

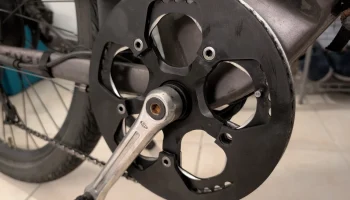

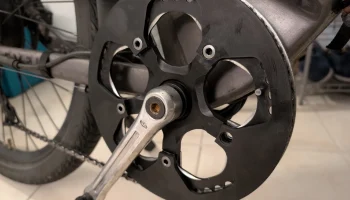

на основе передней звезды Litepro 53T со встроенной защитой передней звезды

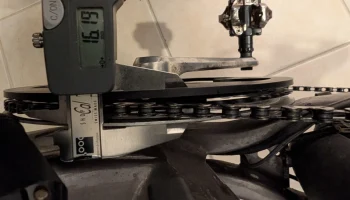

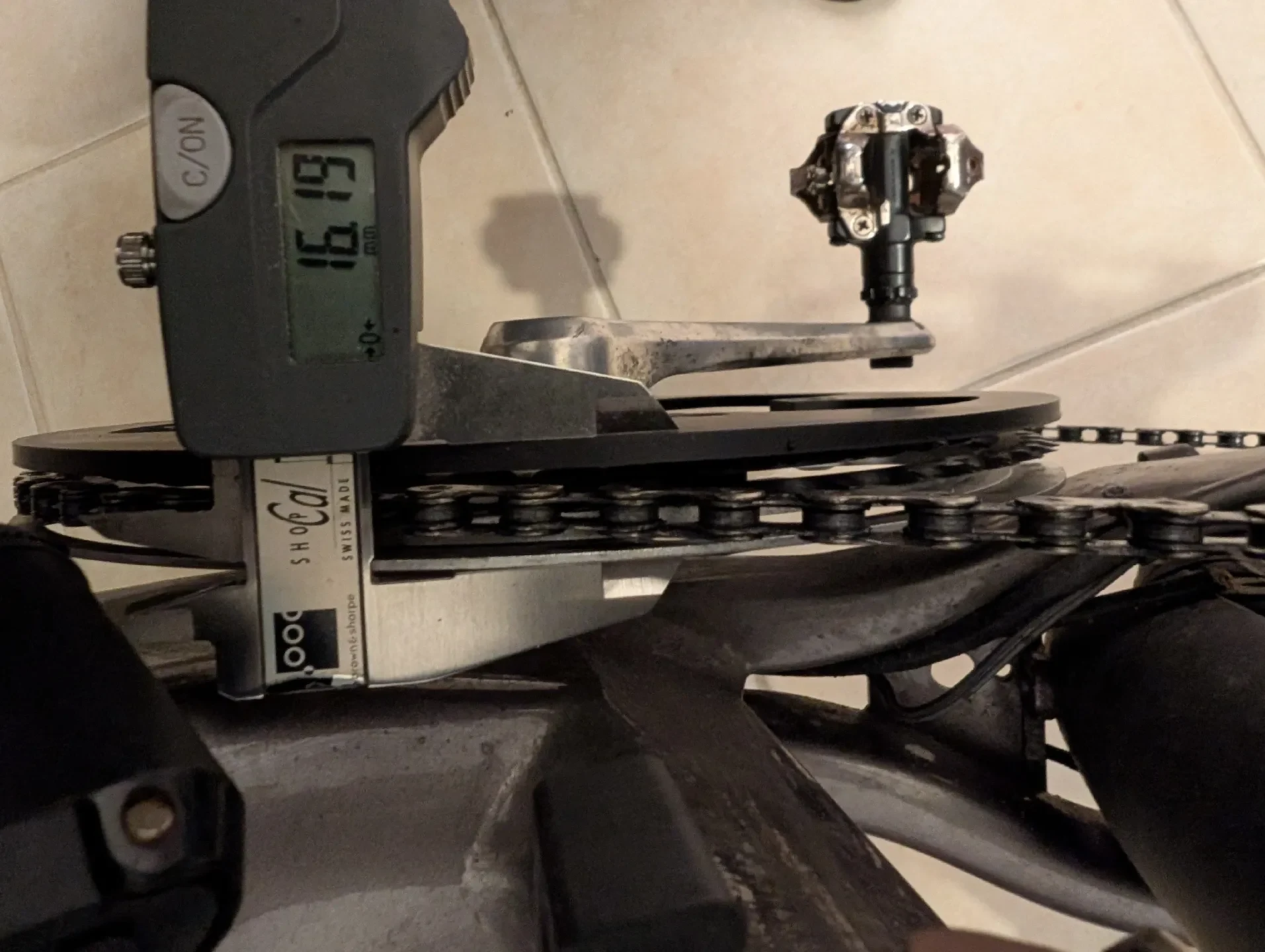

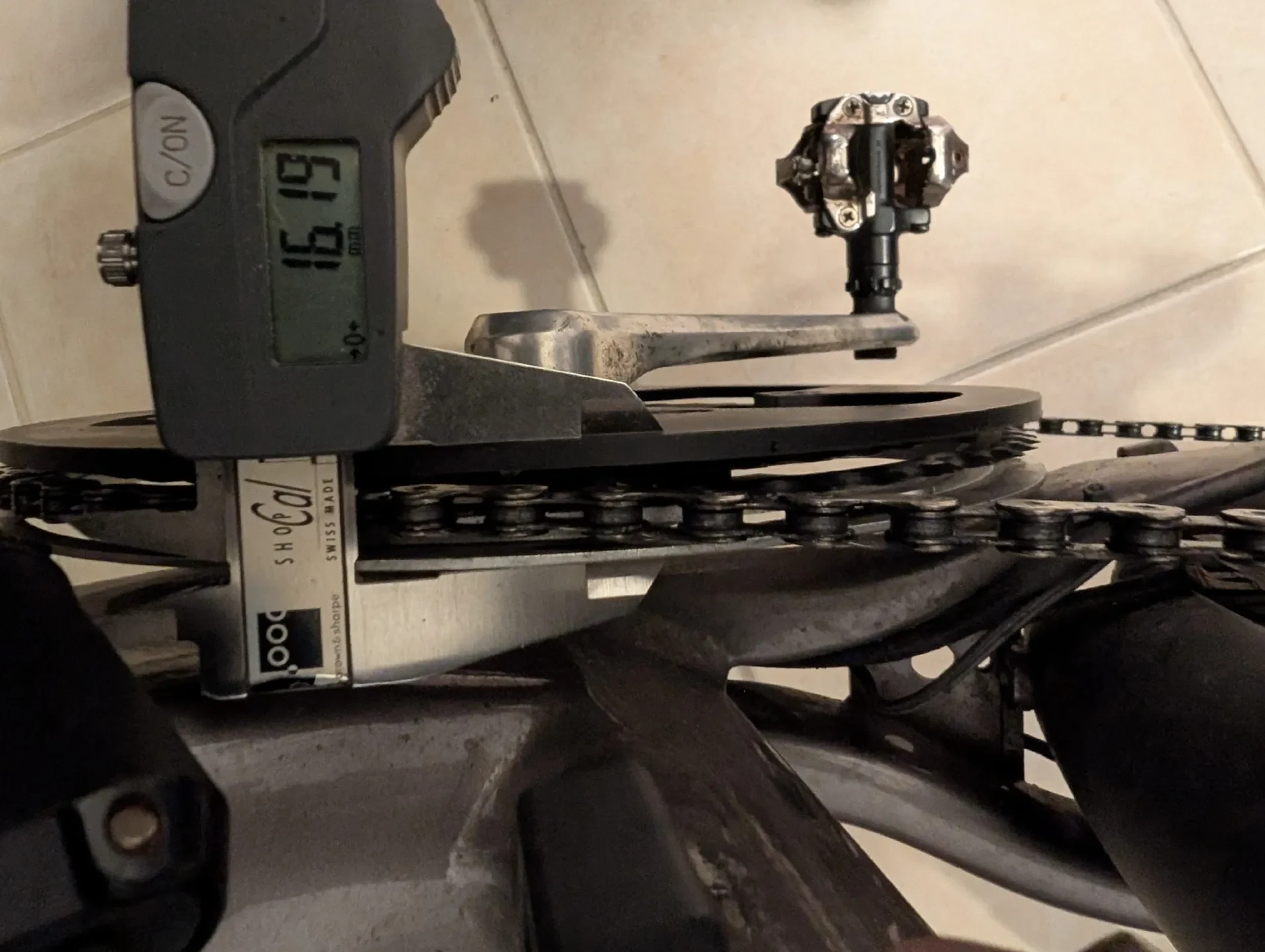

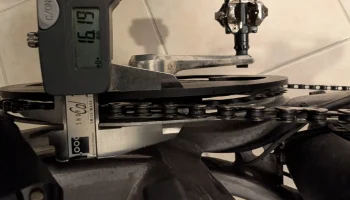

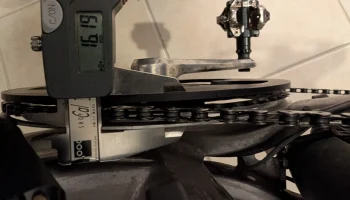

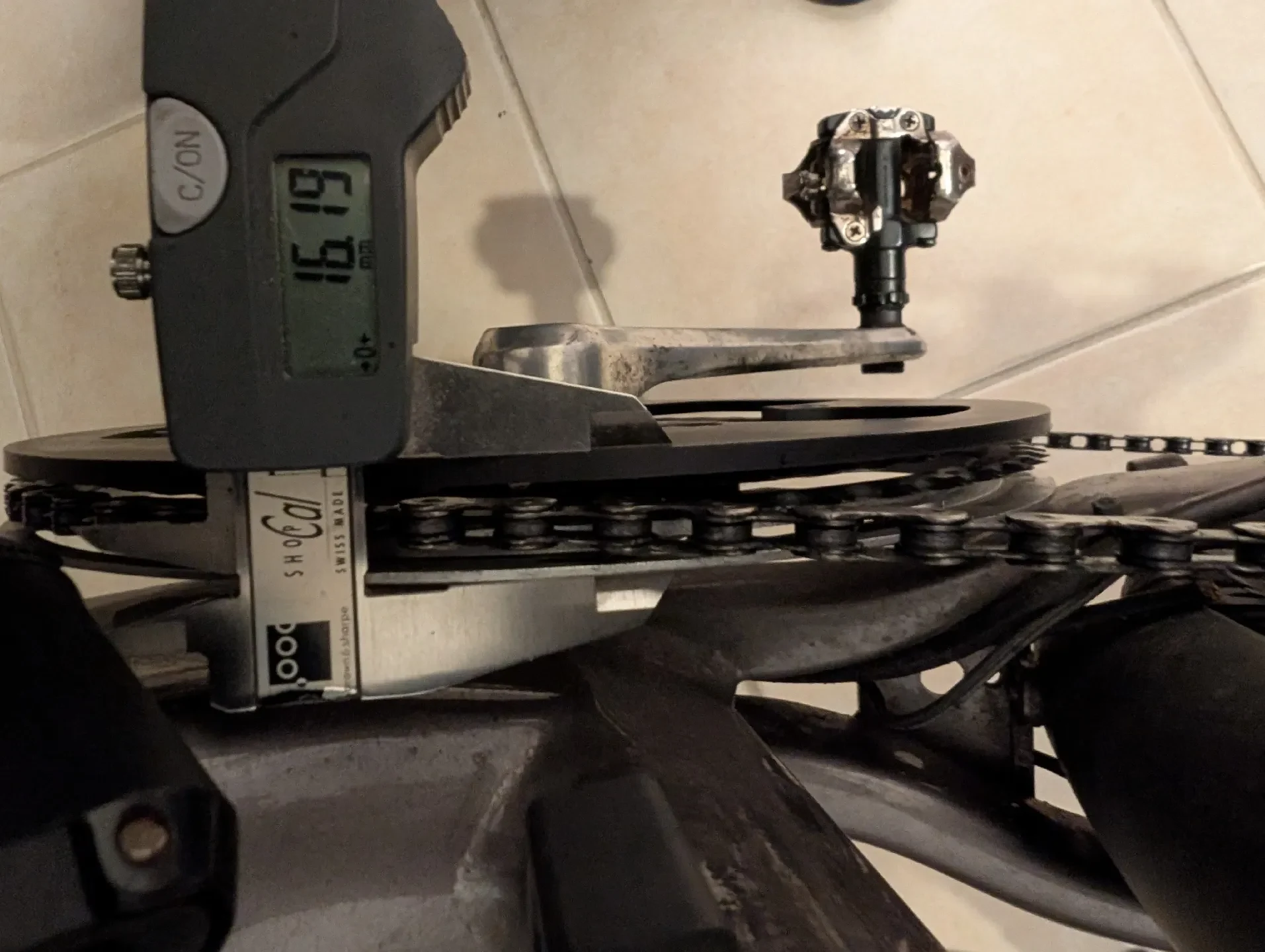

встроенная проставка 1,5 мм плюс обычная передняя звезда устанавливаются таким образом, чтобы расстояние между ближайшей стенкой кожуха и внешней стороной передней звезды составляло около 5 мм.
это, плюс моя предполагаемая линия цепи 39 мм, означало, что я не буду тереться ни в одной из крайностей 10-скоростной кассеты о функциях защиты передней звезды, с обеих сторон, когда цепь расположена по диагонали.
это также совпадает с тем, что цепь не сходит с рельсов (естественно, ситуация ухудшается по мере износа передней звезды)
проверено на совместимость с этим адаптером звездочки

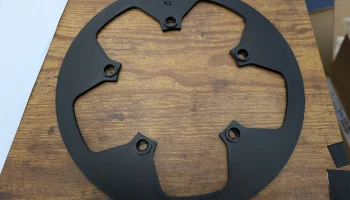

Редакции

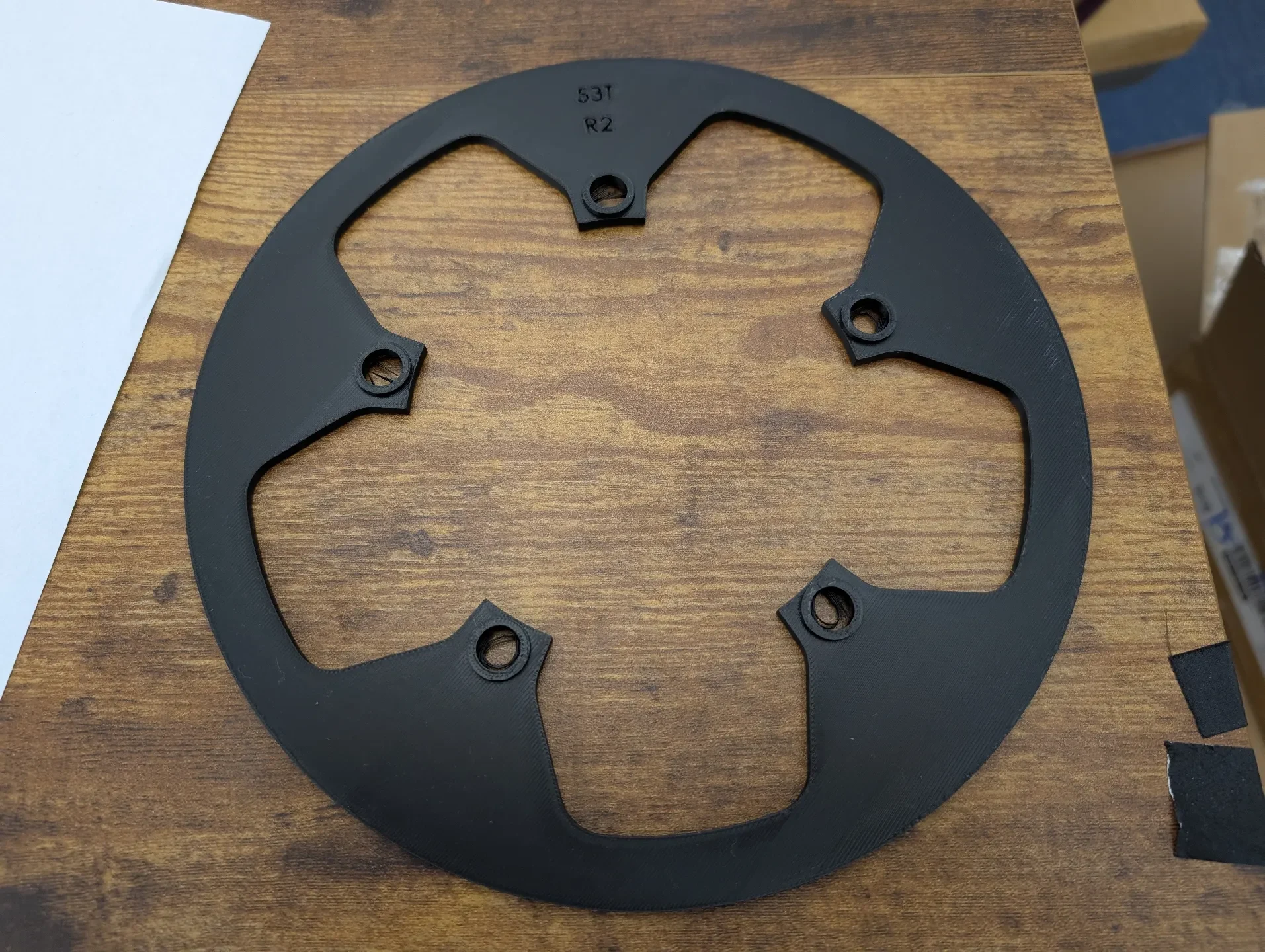

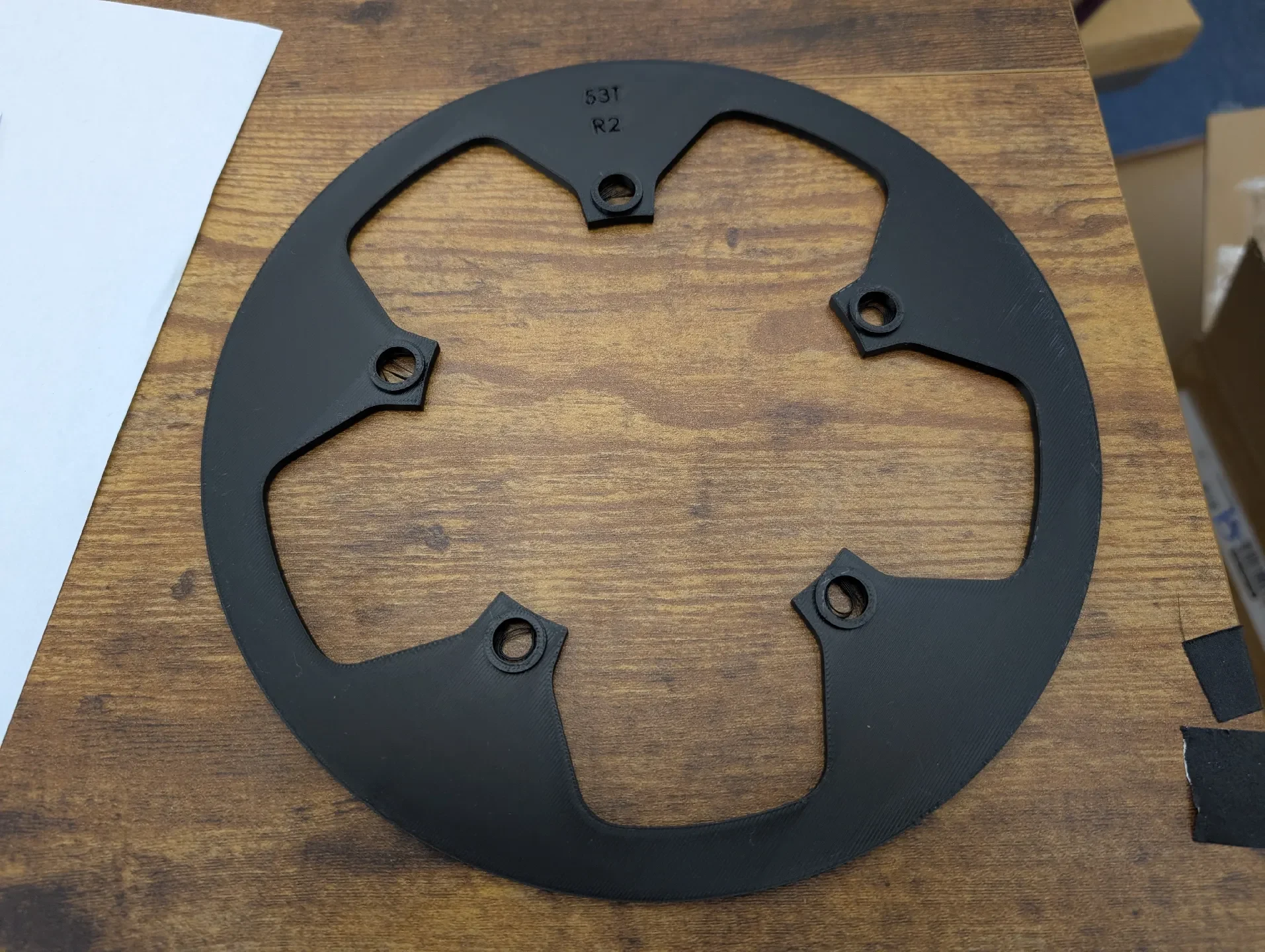

не беспокойтесь о печати R2, потому что вам будет трудно прикрепить болт к гайке — это почти не работает
R3 имеет CBORE на 2 мм глубже, что должно в этом сильно помочь.
Я не измерял болты и гайки звездочки, но подозреваю, что они по размеру соответствуют типичной дорожной/горной установке с двойным кольцом.
Р3
Р4
добавлена улучшенная визуализация обычных, возможно, даже стандартных болтов передней звезды
глубина CBORE привязана к этим размерам, чтобы избежать проблем с установкой, возникающих в R2.

Р4.1

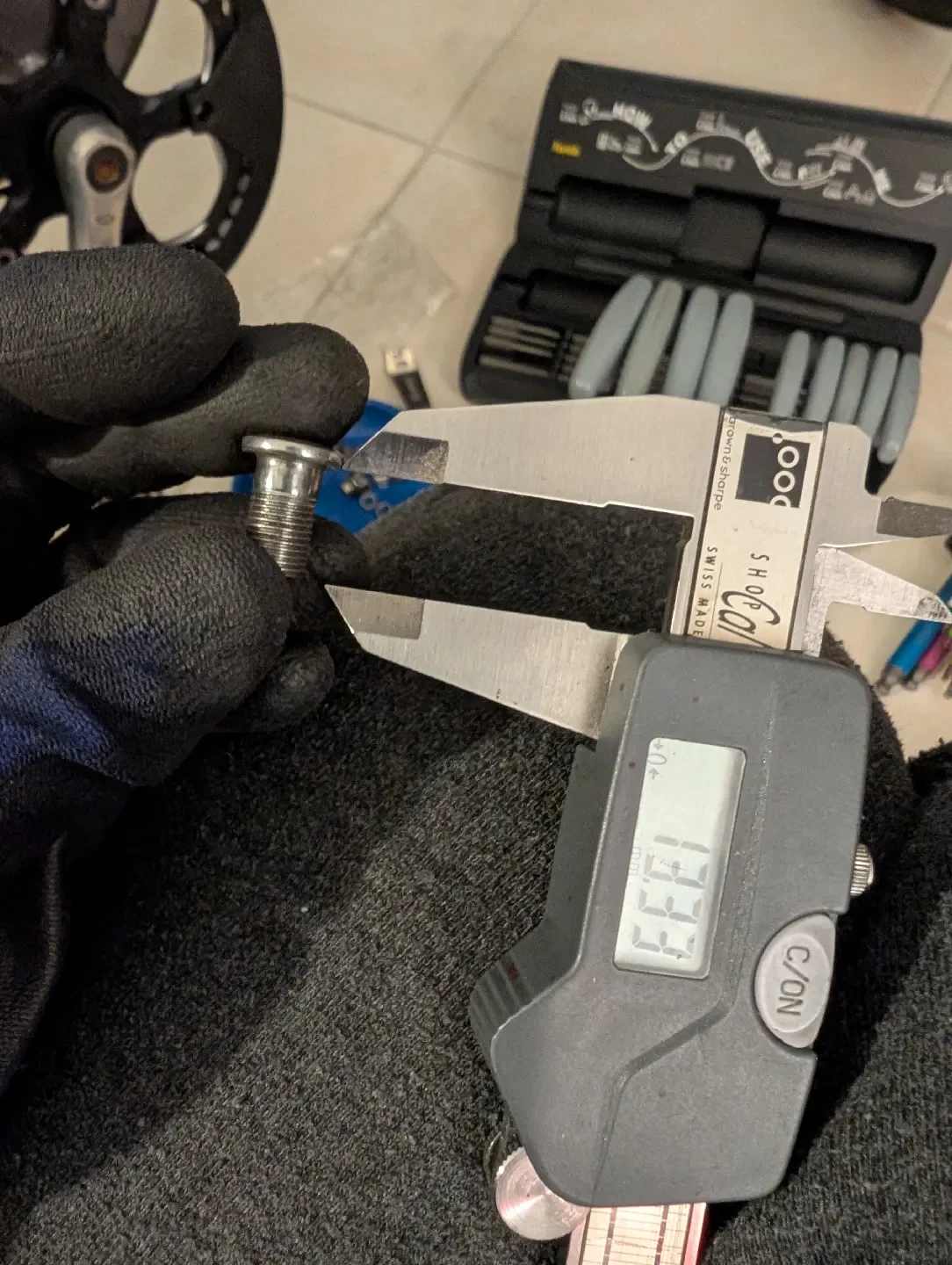

Модель с поправкой на эти странные длинные болты с резьбой 13,3 мм, которые я нашел.

Размеры фурнитуры звездочки
Я думаю, для «стандартных» размеров двойной шатуны
Резьба M8 x 0,75 используется на болтах передней звезды.

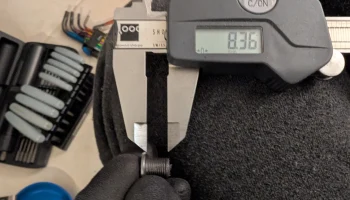

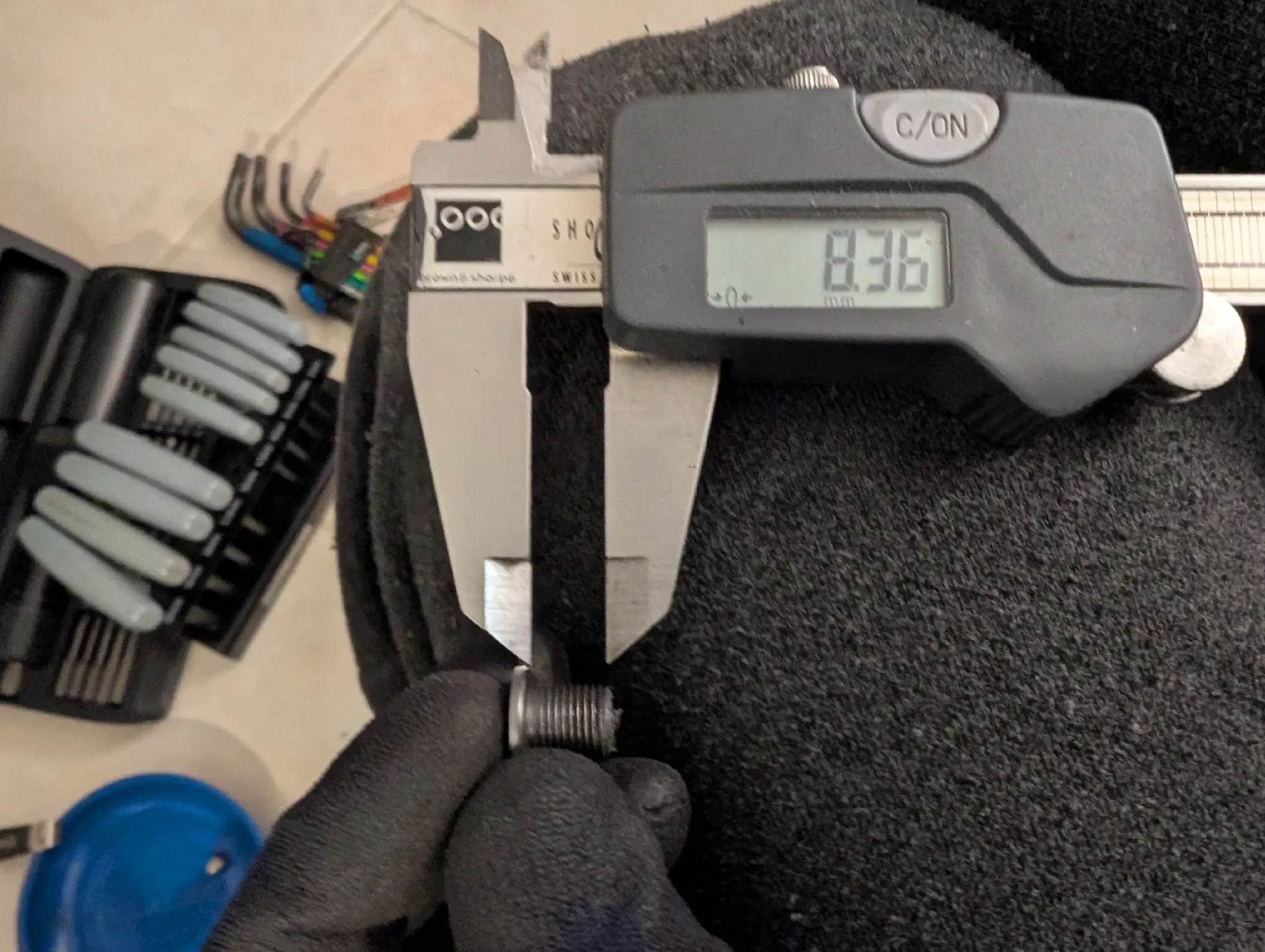

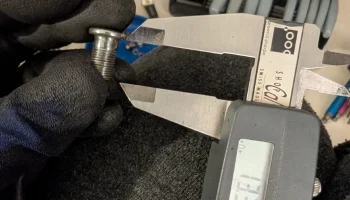

Размеры болта
Размеры гайки
