Удлинитель велосипедного руля (22 мм, 23,8 мм и 32 мм)......

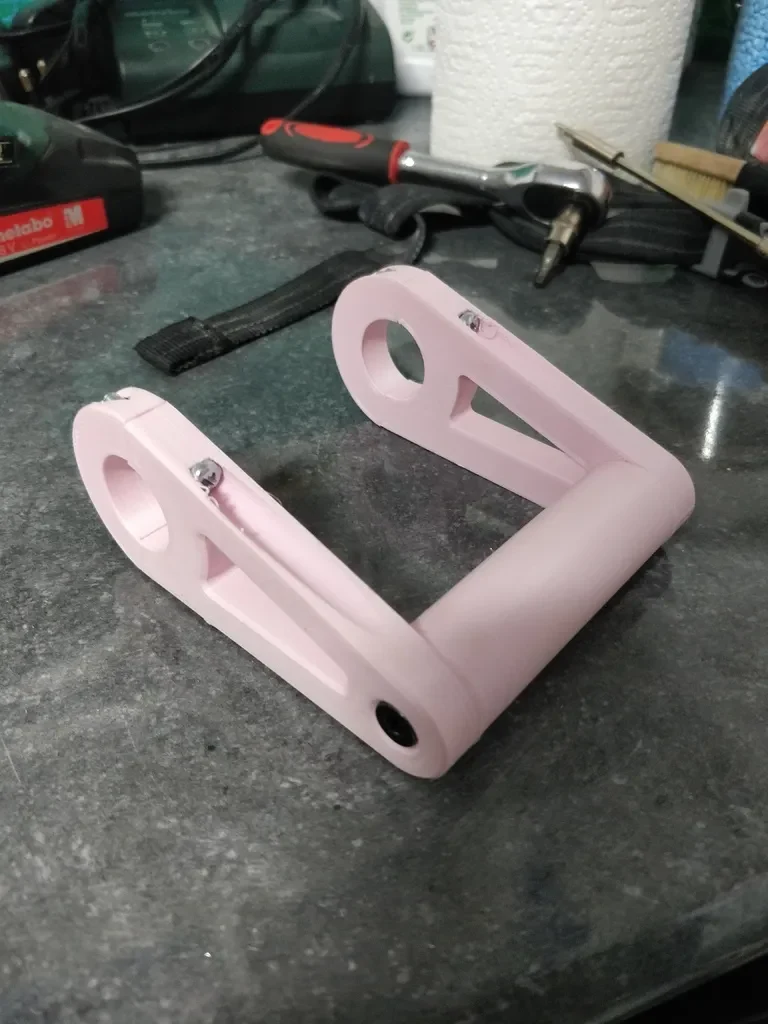

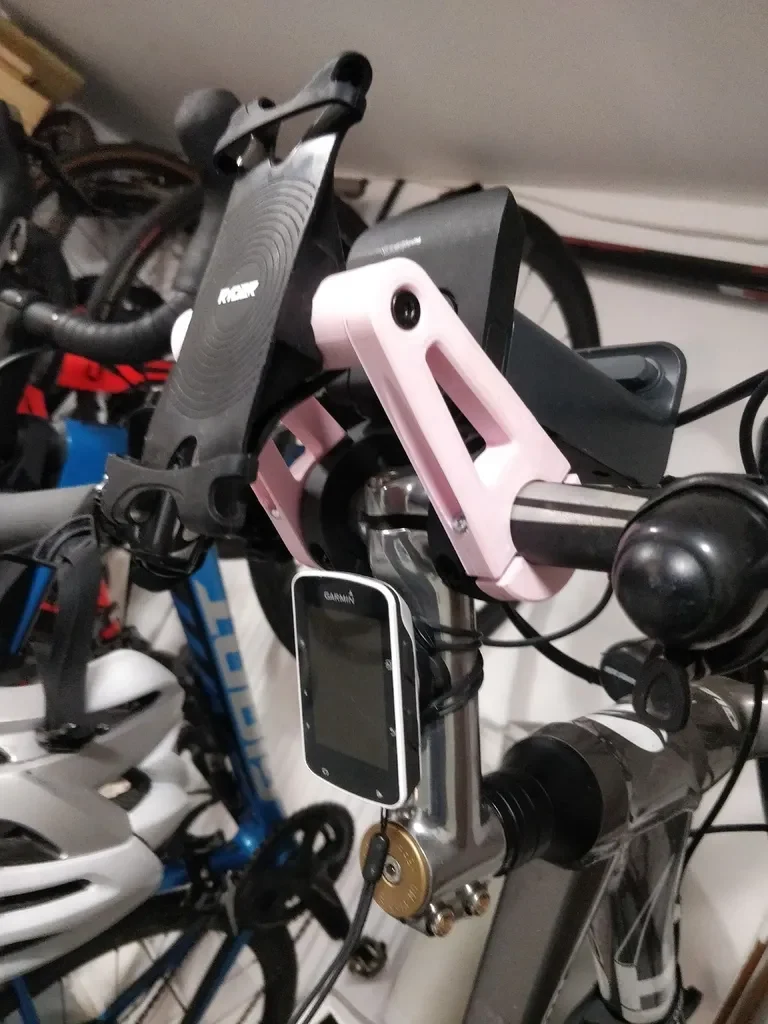

Ремикс на работу CreamyWhites доступен здесь. После того, как пару раз снимал это крепление, резьба в пластике начала портиться. Первоначальная причина, по которой я напечатал это, заключалась в том, что аккумуляторная батарея переключателя на моем велосипеде блокирует любой свет, прикрепленный к рулю; этот удлинитель разряжает батарею, поэтому освещение работает правильно. В этой конструкции для скрепления всего вместе используются гайка и ��олт M4, поэтому она прослужит дольше, чем предыдущая модель. Я переработал модель в Inventor, чтобы создать версии размером 22 мм и 32 мм.

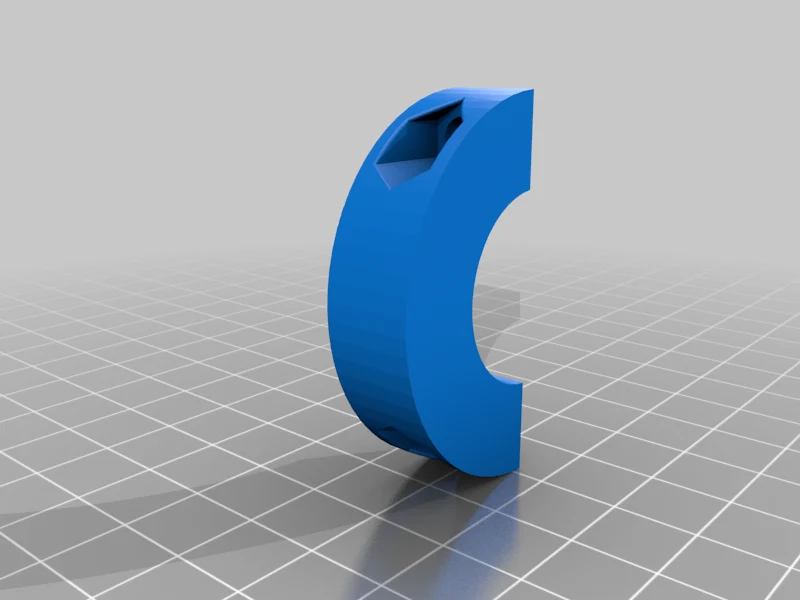

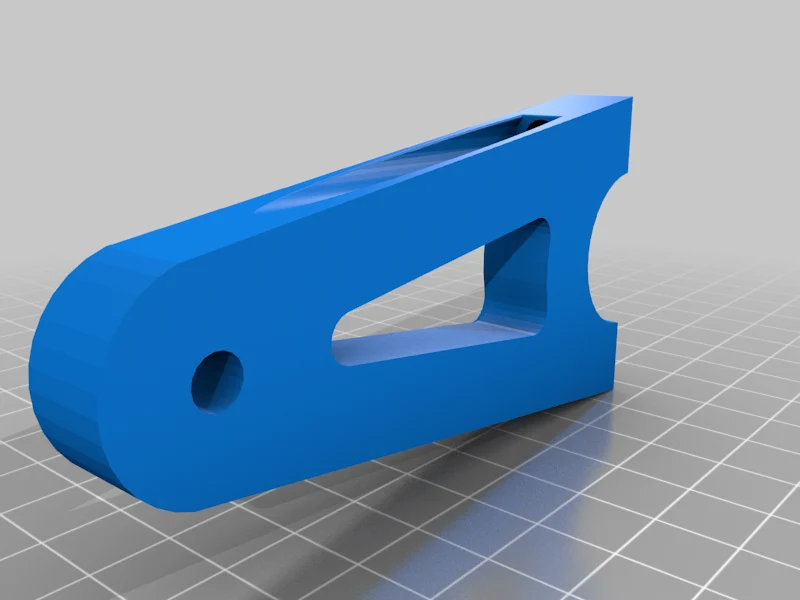

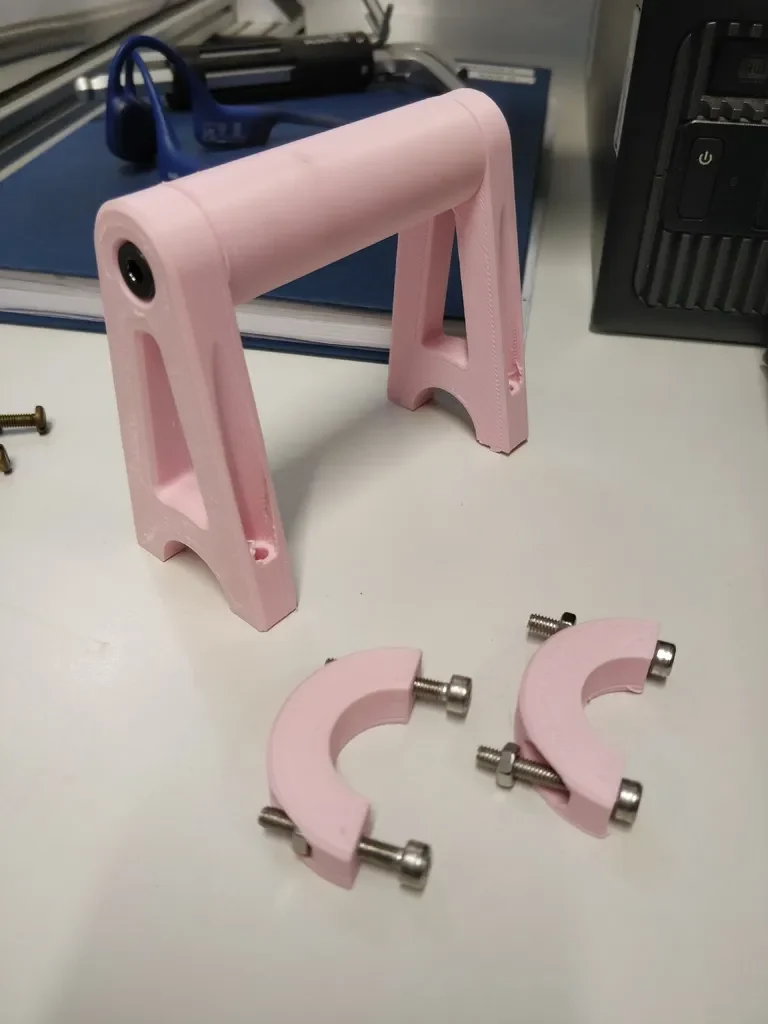

Для рычага и зажима используются 4 болта M4x30 мм и 4 стопорные/обычные гайки M4. В версии 4.1 используются 2 болта M5x20 мм. В V4.2 для ствола используются 2 болта M5x30 мм и 2 гайки M5. Приостановите печать на слоях 75 и 324 при высоте слоя 0,2 мм, чтобы вставить невыпадающие гайки.

V1: Размеры гаек на зажиме рычага слишком большие, а внутреннее отверстие ствола слишком маленькое для M6 и слишком большое для M5 при масштабировании до 23,8 мм.

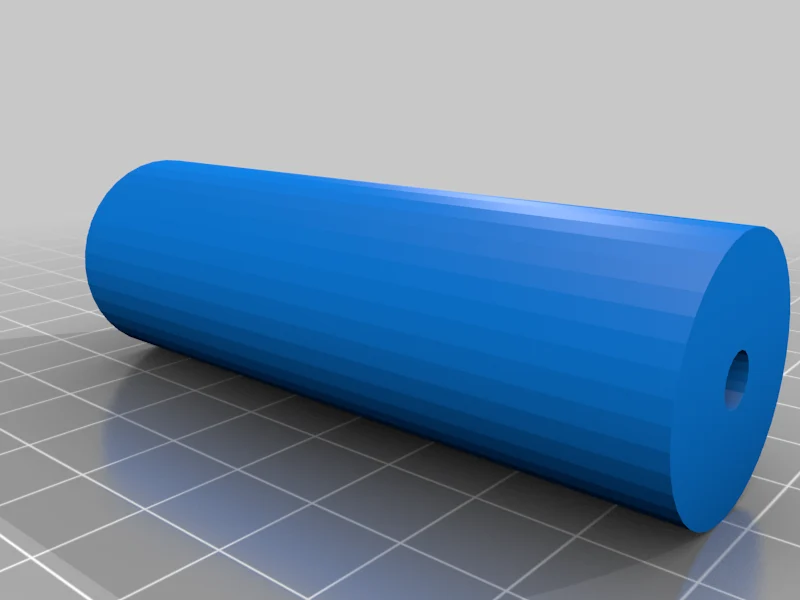

V2: уменьшен размер деталей с 22 м до 23,8 мм, уменьшен размер гайки на зажиме рычага для работы с 23,8 мм, переделан ствол для болта M6 и увеличена длина до 76 мм для обеспечения зазора на широких штангах.

V3: Увеличен диаметр отверстия в головке болта (до 8 мм) для установки болтов EasyFix M4x30 мм от Screwfix.

02.16.24 V4: Изменен дизайн 23,8 мм в Inventor, чтобы мне было проще редактировать детали. Затем я добавил версии 22 мм и 32 мм. Я также изменил затвор ствола на М5, а не на М6, поскольку этот размер, вероятно, более распространен.

02.18.24 Версия 4.1: Отрежьте 1 мм от концов рычага и зажима рычага, чтобы они плотнее прилегали к рулю и сделали раму более жесткой.

04.10.24 V4.2: На стволы добавлены 2 невыпадающие гайки М5.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

**Плоты:**

Нет

Поддерживает:

Нет

**Разрешение:**

0,2

Заполнение:

20

**Нить:** Filaprint PolyTerra PLA Pink

Примечания:

4 периметра и минимум 20% заполнения для PLA

Категория: Спорт и активный отдых
