Запасная втулка для пружины двухшарнирного тормозного суп...

Что это такое

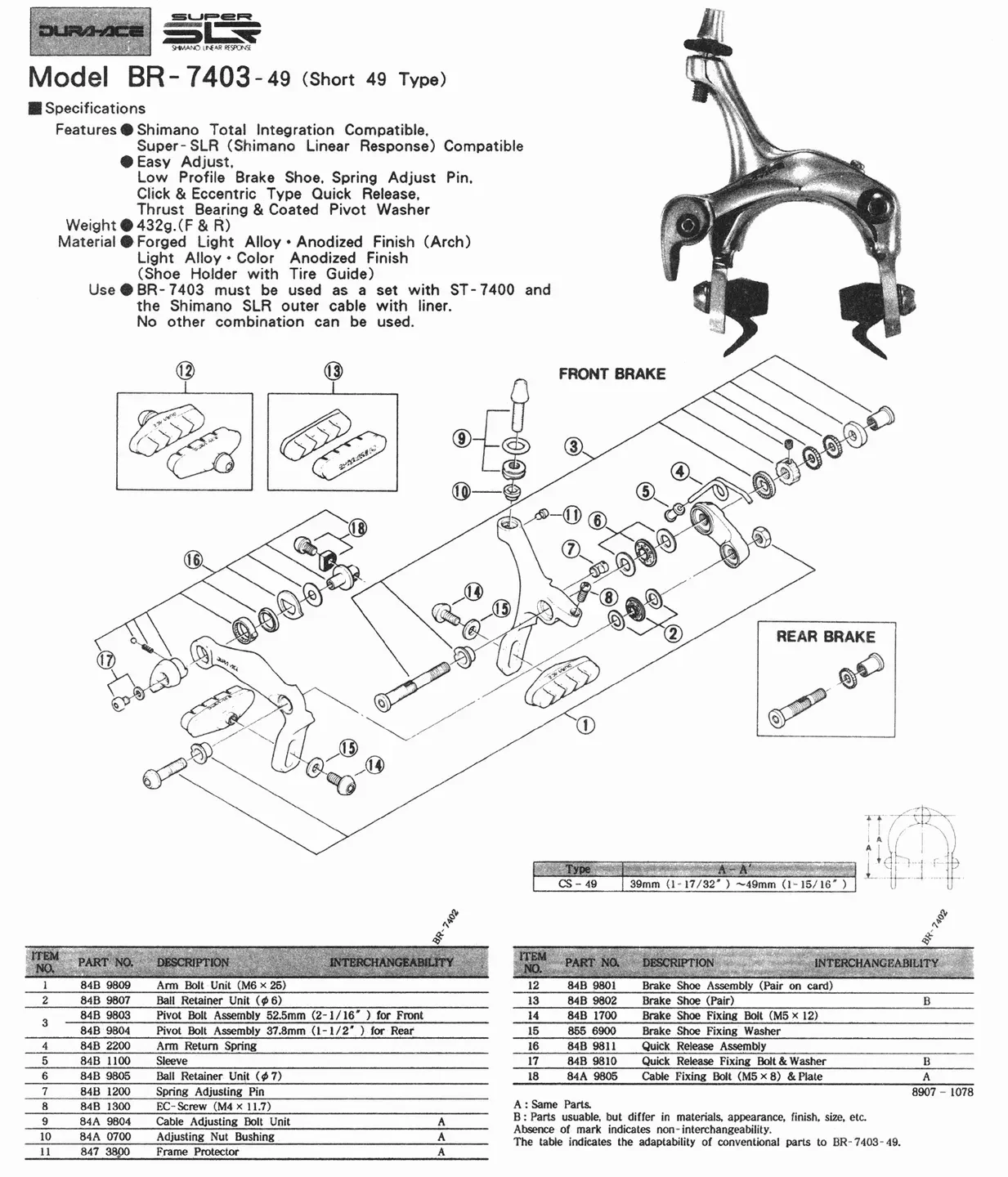

Он обозначен как позиция 5 и в этом документе описан как втулка для тормозного суппорта Shimano BR-7403:

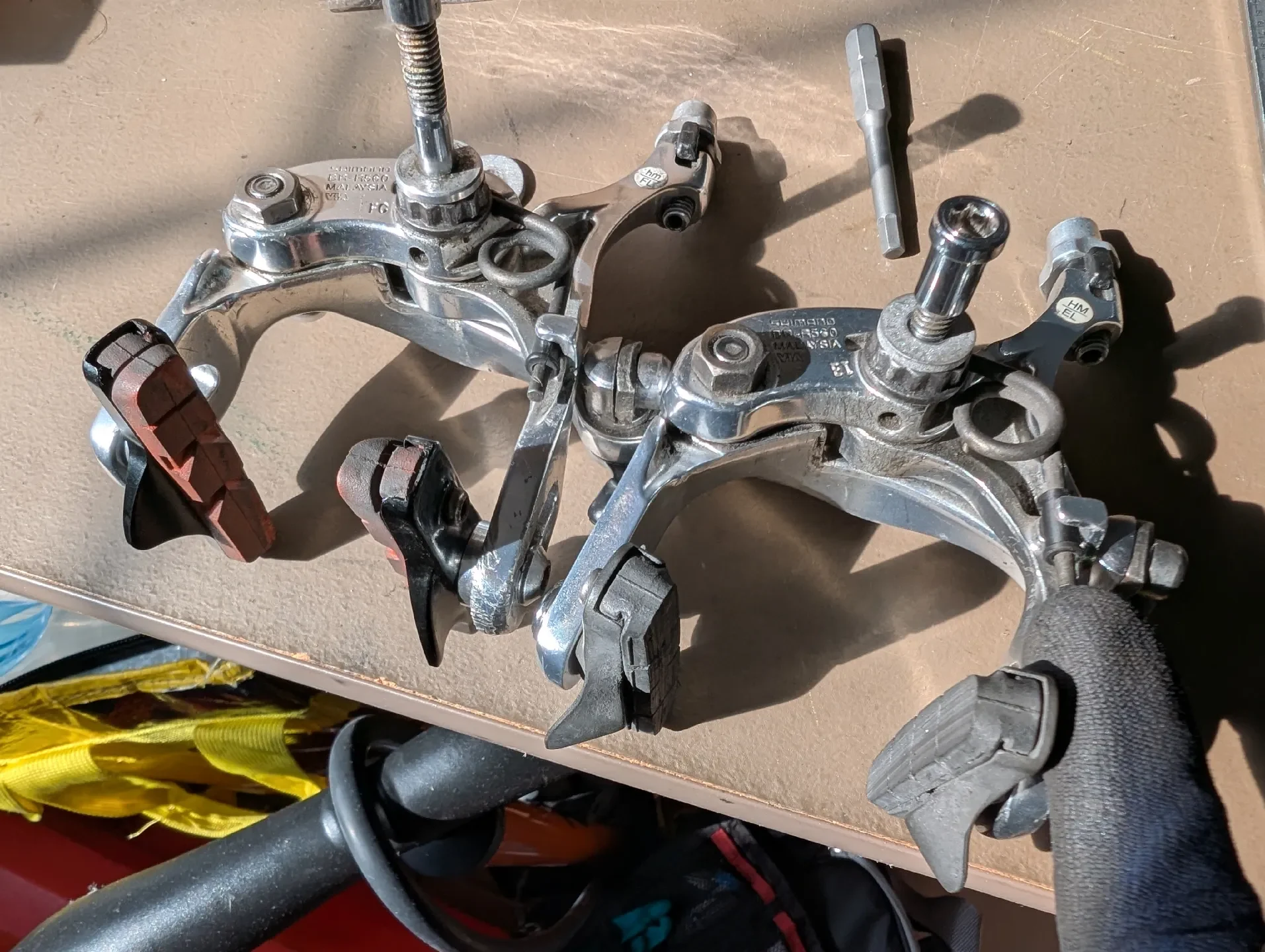

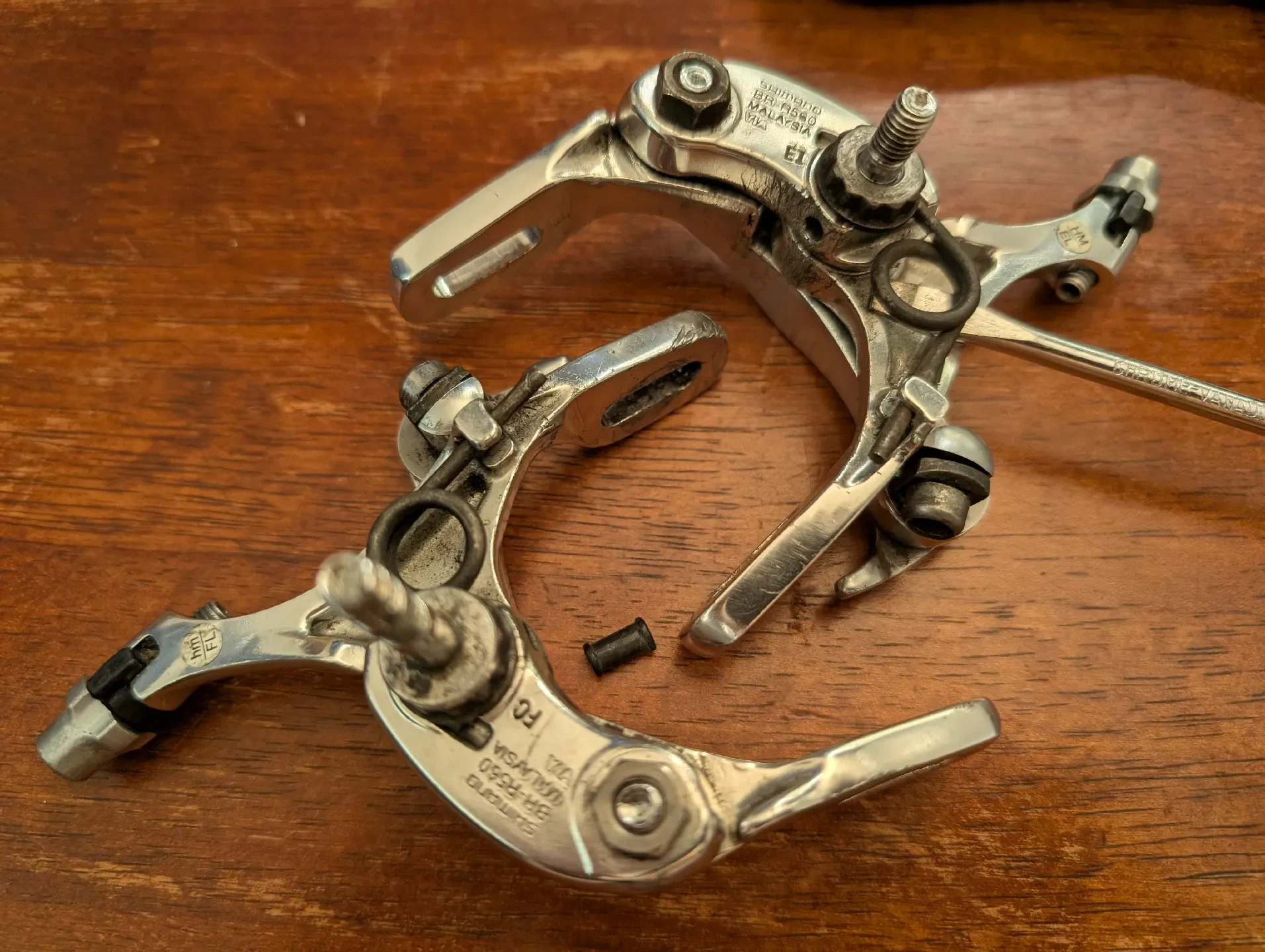

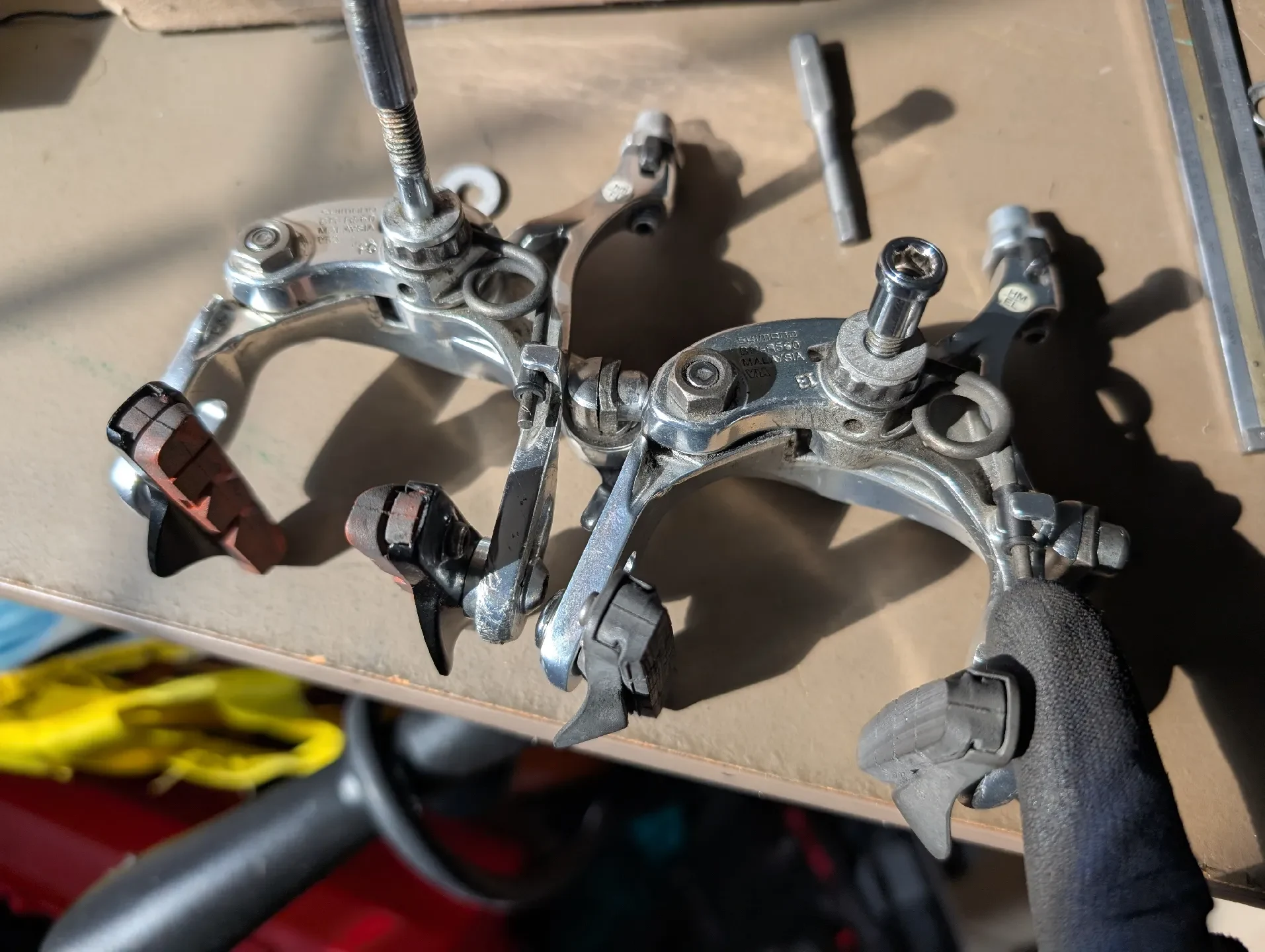

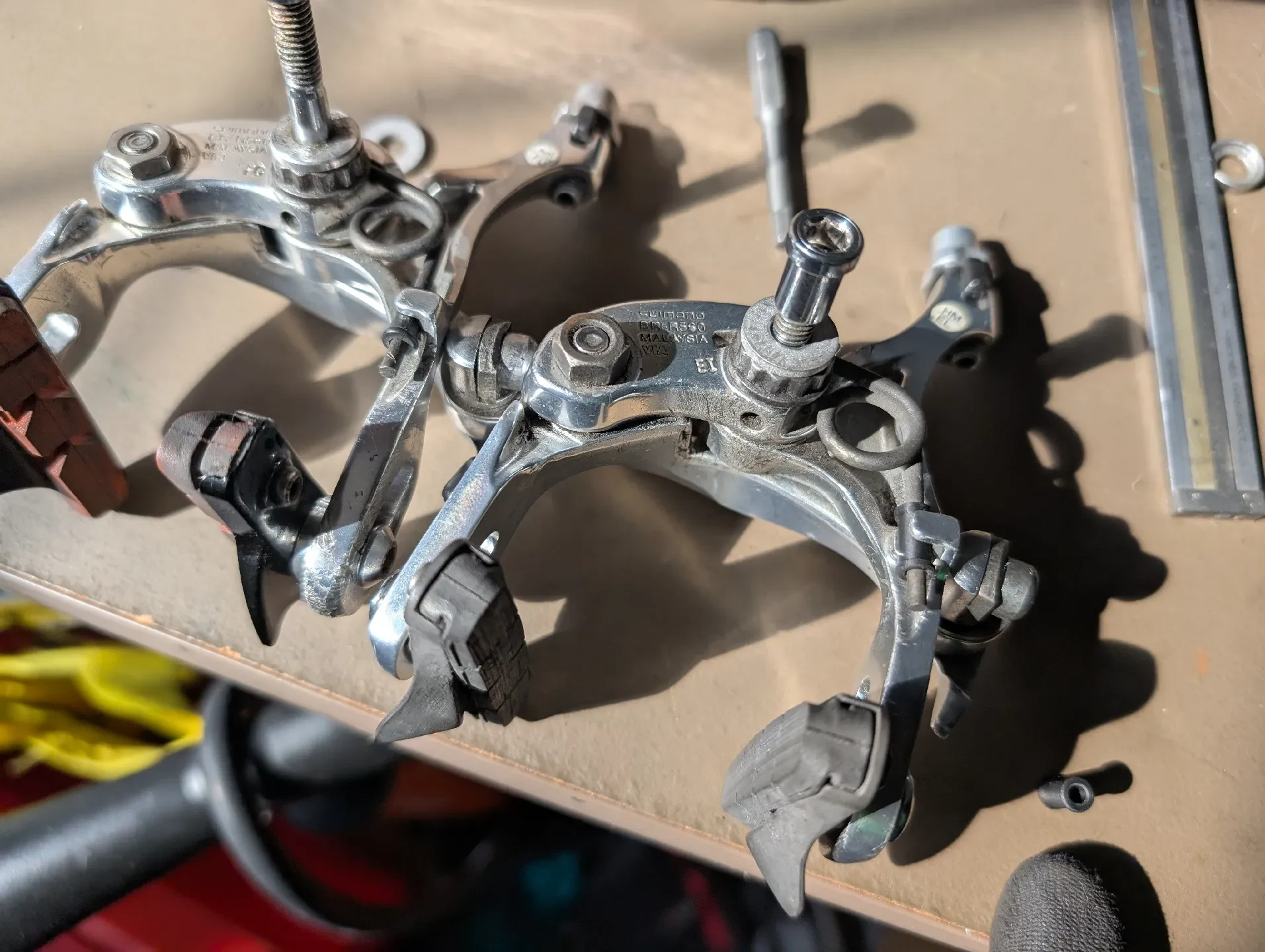

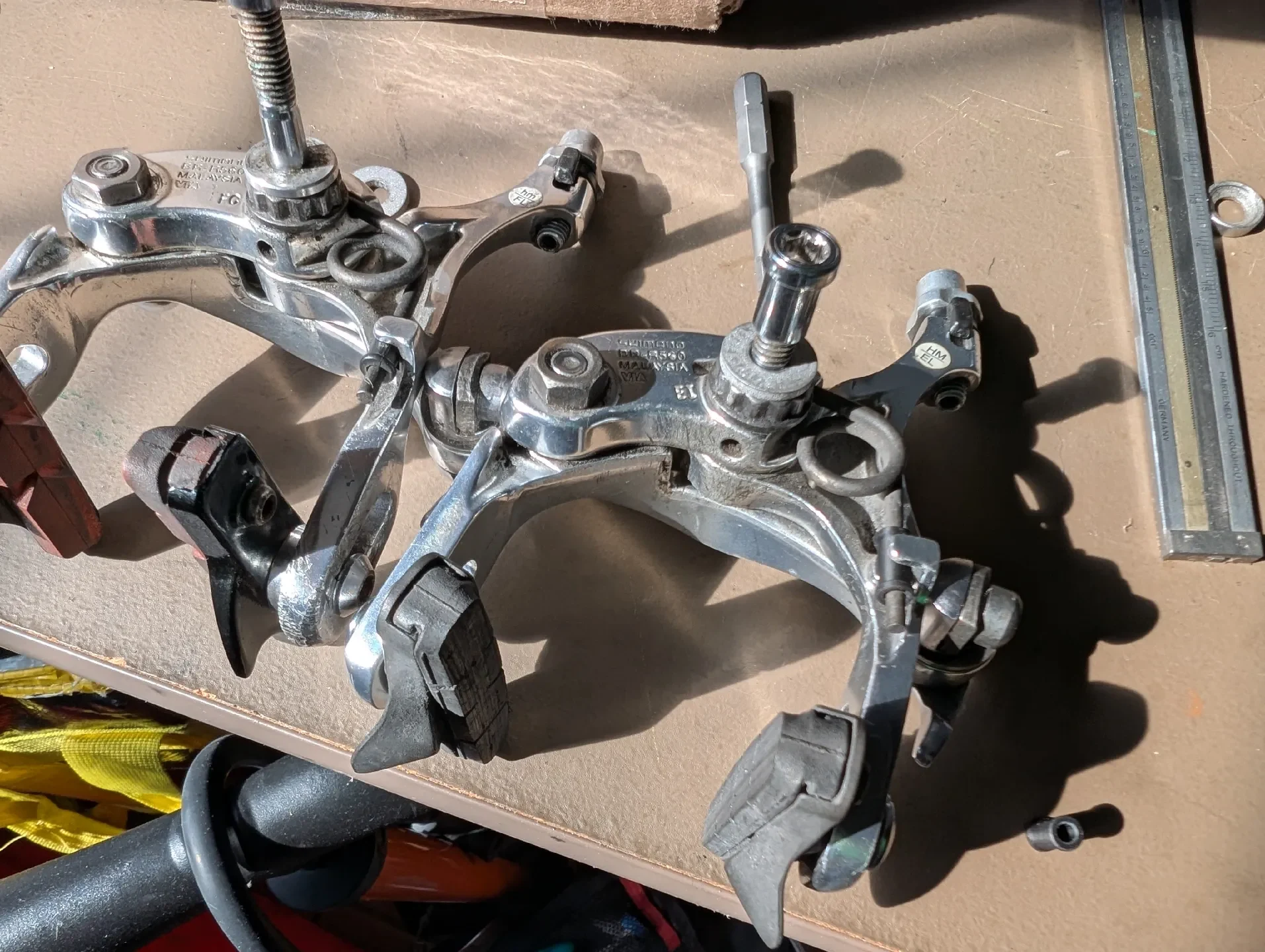

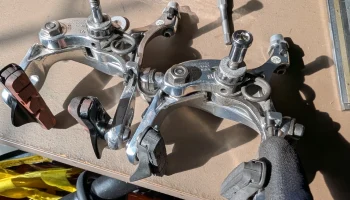

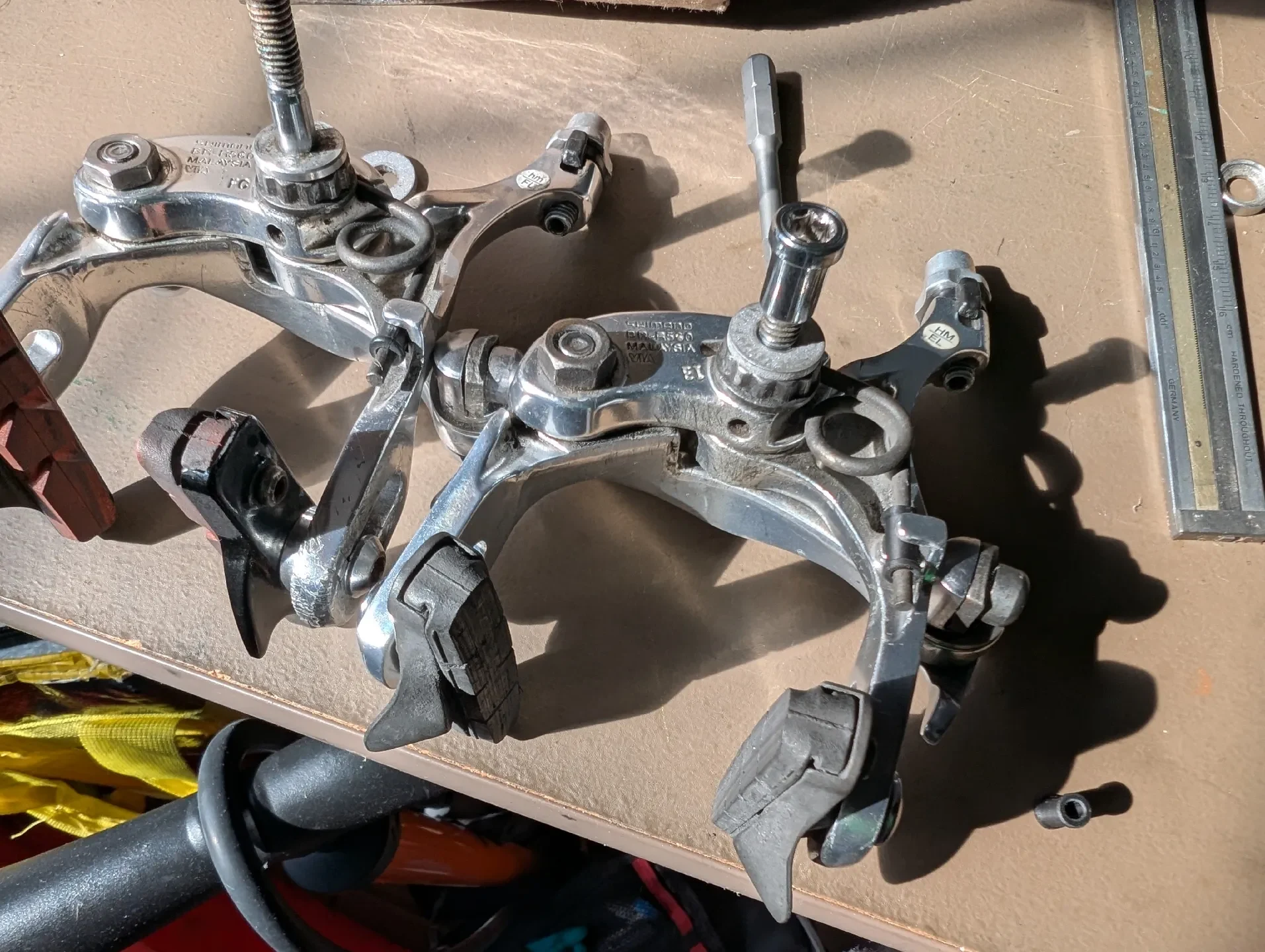

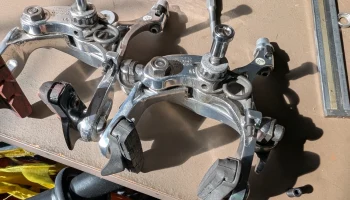

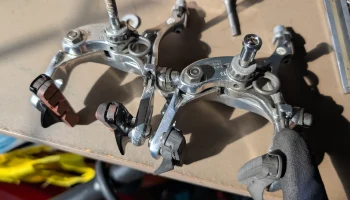

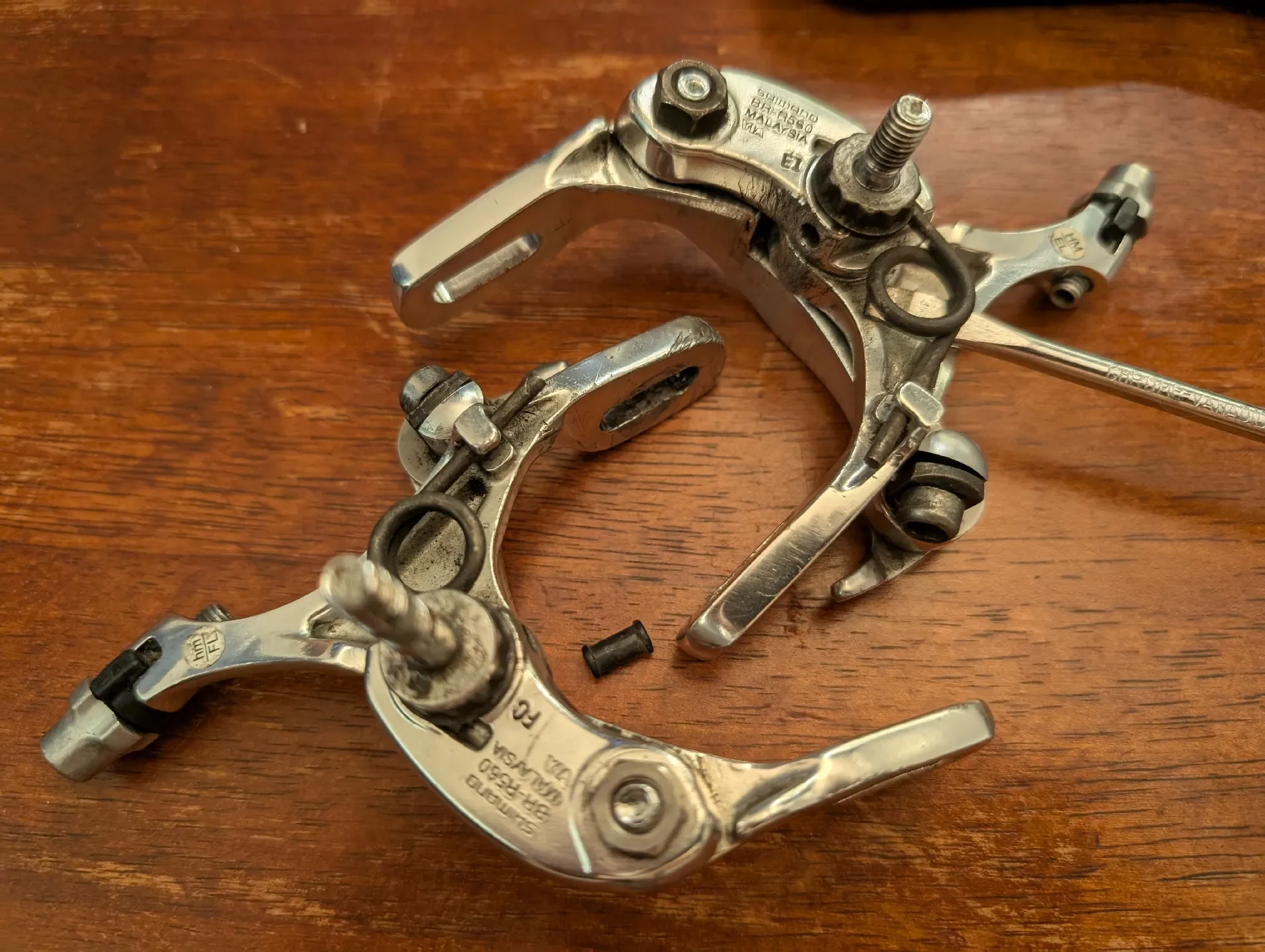

У меня есть комплект тормозов BR-R560, но в одном из них не хватает этой детали — их очень легко потерять, если попытаться снять.

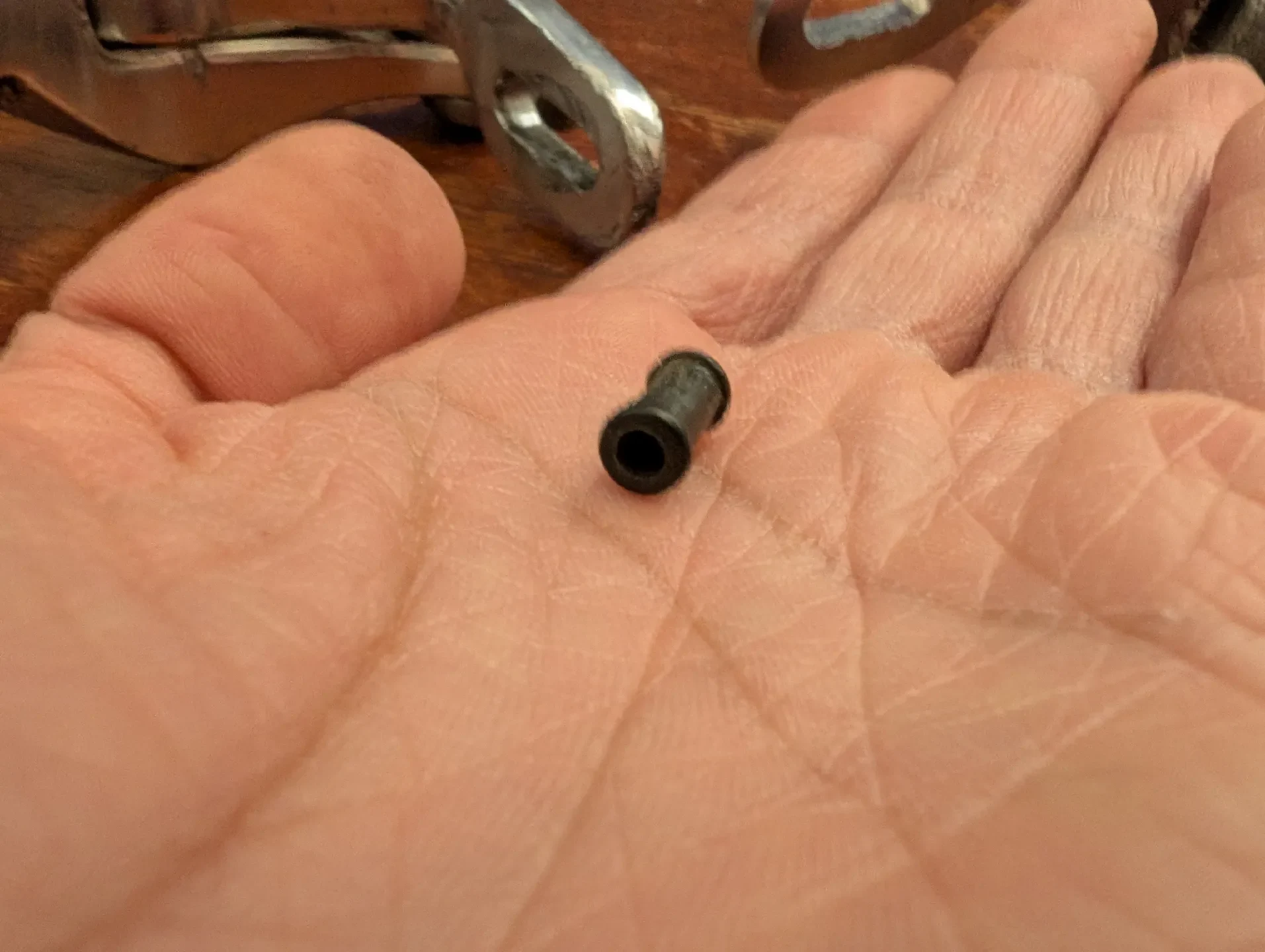

Эти пластиковые втулки/втулки позволяют концу пружины перемещаться с меньшим трением во время работы тормоза.

Будущие улучшения

Тормозные суппорты Shimano BR-6403 имели специальный вариант с асимметричной втулкой, предназначенной для того, чтобы пользователи могли переключаться между низким и высоким натяжением пружины, чтобы компенсировать высокое трение при прокладке троса. Эти файлы дизайна теоретически можно использовать для создания аналогичных, если кому-то это покажется интересным.

Здесь на гильзе стоял Shimano PN 81U 1700.

SI-U-001-000-00-RUS

По какой-то причине в более новых разобранных изображениях Shimano больше не упоминается эта деталь или пружина, как в этом примере.

Совместимость

могут подойти другие тормоза, включая другие суппорты с двойным шарниром, отличные от Shimano.

Печать

Вам почти наверняка понадобятся поля, которые я удалил, вставив деталь в дрель и проведя ею по напильнику, чтобы она выглядела красиво.
